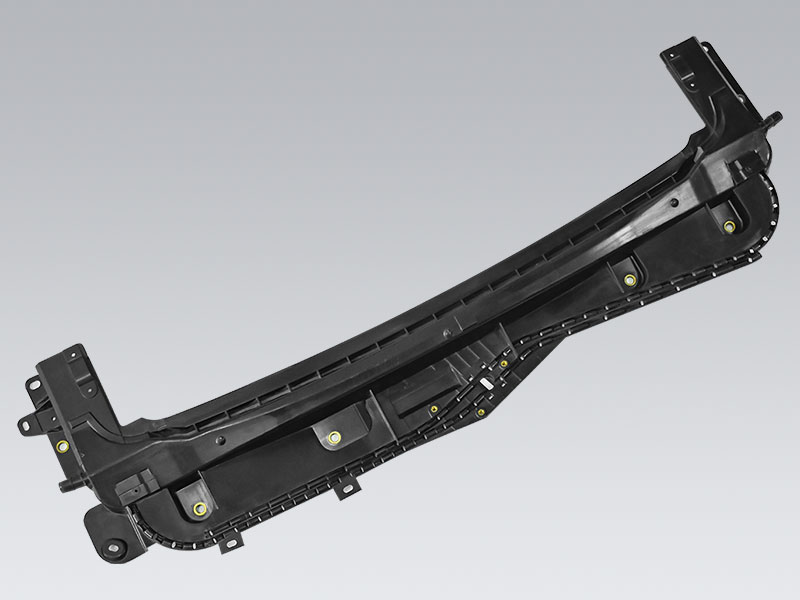

Kfz -Injektionsform für Fahrzeugdachabdeckungen

Unsere Hauptdienste: Schimmeldesign, Kfz -Injektionsform -Form , -Form, Packung und Versand Werkzeugherstellungsprozess: CNC -Bearbeitung, EDM/Draht -EDM -Bearbeitung Teilnahmeprozess: Kunststoffeinspritzformung Schimmelpilzmaterial: P20HH Kunststoffmaterial: PP+30%GF

Kundenhintergrund    Firmenstandort: USA    Anwendung: Fahrzeugdachfeld    : Automobilindustrie    Service: Autodichtungssystem Herstellung und Montage



Projektherausforderung für Automobilinjektionsform

1. Der Kunde hat höhere Anforderungen an die Haltbarkeit und Stabilität des Fahrzeugdaches, was die Gestaltung des Schimmelpilzstruktur des automatischen Schiebedachrahmens stärker herausfordert.

2. Sie brauchen das Kfz -Injektionsform zur Herstellung einer so großen Schiebedachabdeckung. Es ist eine große Herausforderung, die Verformung zu kontrollieren.

Unsere Lösungen für die Kfz -Injektionsform

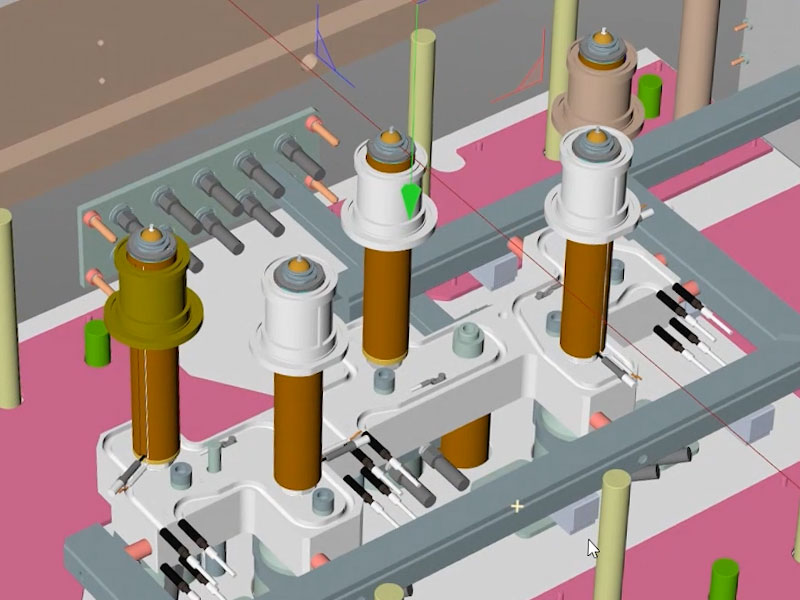

1. adoptiert 5 heiße Ventile

Das Formgestaltung für Kunststoffauto -Dachabdeckungen wurde 5 heiße Ventile eingesetzt. Es hat zwei Vorteile:

1): Es kann die Injektionstorsequenz jeder Düse steuern, das Problem der Schmelzlinie in der Produktion von Injektionsleisten und zunehmender Aufprallfestigkeit und Haltbarkeit von Kunststoffteilen lösen.

2): Der Bereich des Einspritztors ist reibungslos ohne Nachbereitungen beim Schneiden des Einspritztors, wodurch Produkte mit Defekten im Injektionstor vermieden werden können.

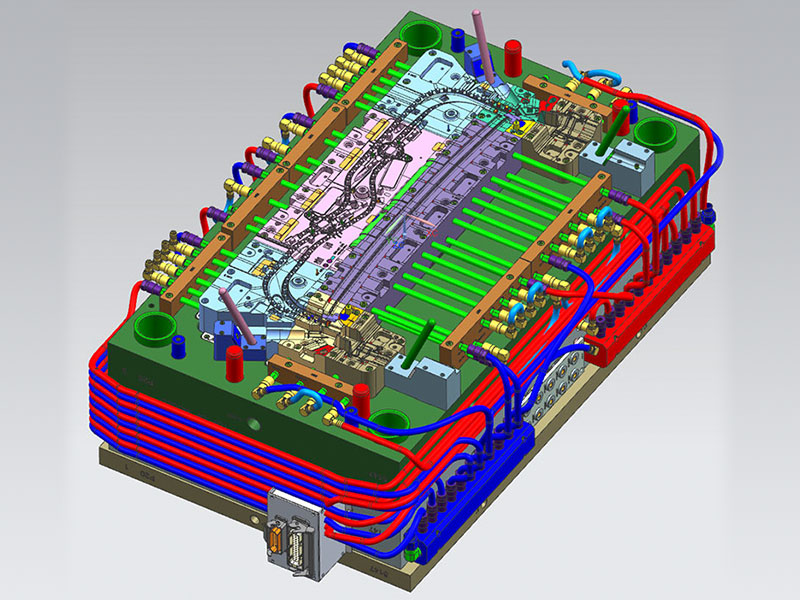

2. Unabhängiges Kühlsystem

Das Kühlsystem ist separat für den in der Form verwendeten Heißläufer und den Hauptläufer mit der Düse der Injektionsformmaschine in Kontakt entwickelt. Dieses unabhängige Kühlsystem kann die Stabilität der Herstellung des Automobildachgehäuses gewährleisten.

3. Analyse vor der Verformung

Die durch Injektionsformung erzeugten Fahrzeugdachenteile können aufgrund der übermäßigen Größe und des PP+30%GF-Materials deformiert werden. Wir müssen eine Vor-Desformationsanalyse durchführen.
Während des Schimmelpilzdesigns wird die Verformung in die entgegengesetzte Richtung korrigiert, um sicherzustellen, dass die Form, die vollständig erzeugt wird, dem Produktdesign entspricht.

Ergebnisse und Vorteile

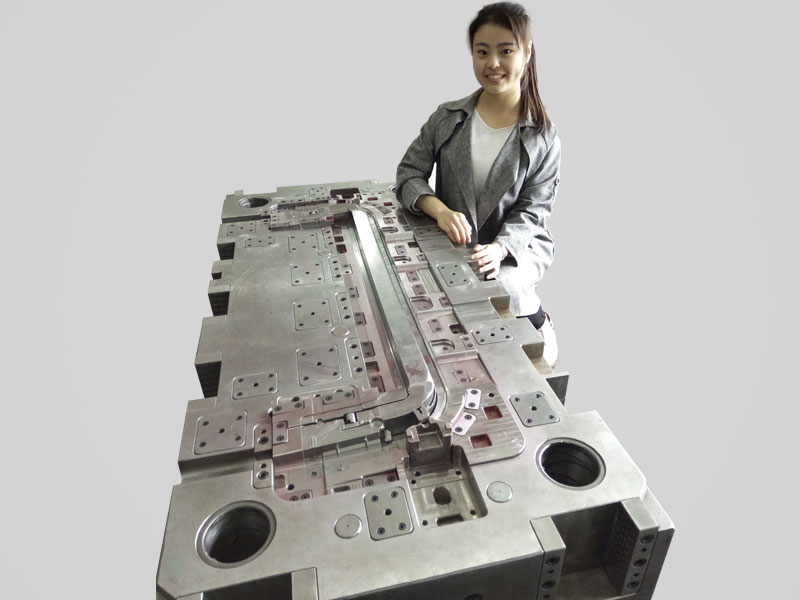

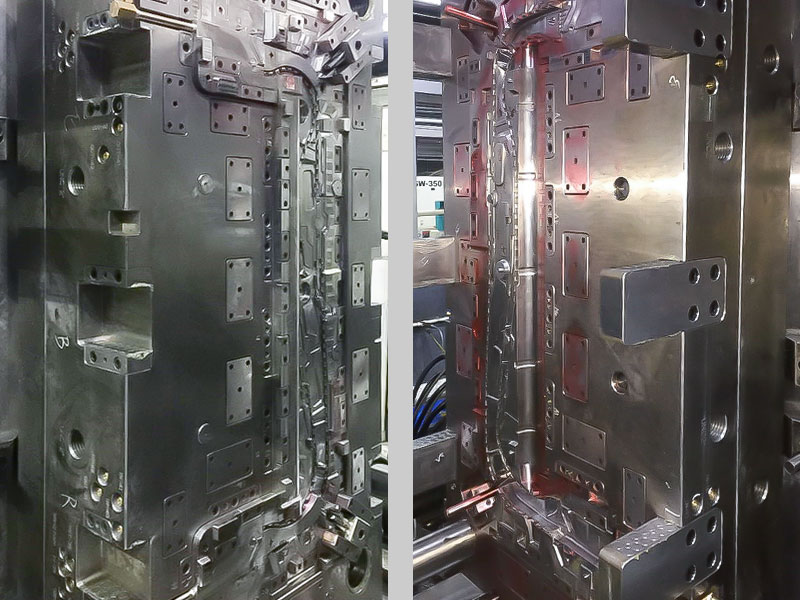

Alpine Mold  stellte unserem Kunden ein professionelles DFM -Feedback zur Verfügung, das ihm hilft, das Risiko zu mildern und seine Kunststoff -Plastikteile des Automobildaches schneller in Produktion zu bringen. Nachdem der Kunde unser DFM- und Formgestaltung bestätigt hatte, begannen wir mit der Herstellung Kfz -Injektionsform . Diese Kunststoffform und T1 -Proben für die Dachabdeckung des Automobils wurden durch unsere hergestellt Strict Quality Management System , das sichergestellt hat, dass unser Kunde schneller für das Dach in die beste Qualität des Automobil -Injektionsforms wurde und ihm hilft, die Zeit und die Kosten zu sparen.  Wenn Sie ein neues Projekt für Kfz -Injektionsform- oder Injektionsformprojekte haben, können Sie sich freigeben Kontaktieren Sie uns !
