플라스틱 사출 금형 제작

플라스틱 사출 금형 제작은 제품 설계를 플라스틱 부품을 안정적이고 일관되게 대량 생산할 수 있는 정밀 도구로 변환하는 프로세스입니다. Alpine Mold 전 세계적으로 고품질의 정확하고 복잡한 사출 성형 툴링을 제공합니다.

 신속한 툴링 및 생산 툴링에 중점

 금형 설계, 금형 제작 및 시험이 모두 사내에서 이루어집니다.

 ±0.01mm 공차에 도달하는 100개 이상의 세계적 수준의 장비

금형 표준에 익숙함: HASCO, DME, MISUMI, LKM.

무실패 기록으로 12,000개 이상의 프로젝트 완료



우리의 역량

Alpine Mold 에서는 단순히 금형을 제작하는 것이 아니라 안정성, 정밀도 및 장기적인 성능을 위해 설계된 생산 준비 도구를 제작합니다.

엔지니어링 무결성

 2D/3D 데이터에서 개발된 금형 설계
 DFM 및 Moldflow 검증
 균형 잡힌 게이팅 및 최적화된 냉각
 대량 생산을 위한 구조적 견고성

안정성은 강철이 절단되기 전에 설계됩니다.

정밀 도구 제작

  고속 CNC, EDM, 와이어 절단, 연삭
 최대 ±0.01mm의 치수 제어
 전 세계 고객에게 10,000개 이상의 금형 제공
 HASCO, DME, LKM 금형 표준에 익숙함

정밀도는 빌드 프로세스 전반에 걸쳐 제어됩니다.

생산용으로 검증됨

 강철 경도 검증
 코어 및 캐비티 치수 검사
 엄격한 품질 관리: IQC, IPQC, FQC
금형 시험 보고서 및 샘플 검사

각 금형은 단지 승인을 위해서가 아니라 검증됩니다.



우리가 제공하는 금형 제조 서비스 유형


맞춤형 플라스틱 부품을 위한 금형은 큰 투자가 될 수 있으므로 투자하기 전에 기본 사출 금형 구성 유형과 이점에 대한 귀중한 이해를 제공할 것입니다.

생산량 기준:

 프로토타입 툴링
시장 불확실성을 해결하기 위해 신속한 프로토타이핑 및 소규모 배치 생산을 위해 설계되었습니다. 이러한 금형의 수명은 일반적으로 수백에서 10,000회에 이릅니다.

 생산 툴링
장기간 안정적인 제조를 목표로 안정적인 대규모 생산을 위해 설계되었습니다. 이러한 금형은 일반적으로 100,000~300만 개 이상의 샷을 초과하는 긴 수명을 가지고 있습니다.



재료별:

 알루미늄 금형
프로토타입 제작 및 중소 규모 배치 생산에 이상적입니다. 비교적 단순한 구조, 신속한 수정, 검증 중심의 제품에 적합합니다.

 강철 금형
장기 및 대규모 생산에 이상적입니다. 복잡한 구조나 요구 사항이 엄격한 제품에 적합합니다. 탁월한 내마모성, 치수 안정성 및 일관된 표면 마감을 제공합니다.


공급 시스템별:

 콜드 러너 금형
제한된 예산, 중소 규모 생산량, 재료 낭비가 큰 문제가 되지 않는 플라스틱 제품 생산에 적합합니다. 구조가 간단하고 비용이 저렴하며 유지 관리가 쉽습니다.

 핫 러너 금형
미적 요구 사항이 까다로운 고급 대용량 플라스틱 부품에 적합합니다. 핫 러너 금형은 스프루 낭비를 제거하고 재료를 절약하여 외관을 개선하고 생산 효율성을 높입니다.
전 세계 많은 고객이 Alpine Mold 에서 다양한 유형의 금형을 제조했습니다.

'지금까지 Z***용 10 + 12 + 1 금형이라는 매우 중요한 프로젝트를 성공적으로 수행한 Yuki에게 축하를 전하고 싶습니다. 이제 우리는 매우 좋은 품질의 사출 부품을 받았고 매우 기쁩니다. 약 한 달 안에 금형(10 + 12)을 받게 되며 Alpine 팀에 기대하는 좋은 품질을 확인할 수 있습니다. 확실히 지금까지 수행한 작업만큼 훌륭합니다. 기대하고 있습니다. Alpine과 함께 새 프로젝트를 개발합니다.'

Z*** 그룹

구매 이사

'저는 자동차 부품을 위한 여러 사출 툴링 프로젝트에서 Alpine Mold 와 협력했습니다. 우리 자동차 부품의 정밀도와 요구 사항은 매우 높지만 Alpine Mold 우리의 엄격한 표준을 충족하는 금형을 일관되게 제공했습니다. 복잡한 툴링, 신뢰할 수 있는 품질, 정시 납품 및 뛰어난 커뮤니케이션에 대한 전문 지식을 갖춘 이 회사는 글로벌 프로젝트에서 신뢰할 수 있는 금형 파트너가 되었습니다. Alpine Mold (를) 적극 추천합니다.'

GM

툴링 엔지니어

직면할 수 있는 과제

과거에는 현재 금형 공급업체와 관련하여 다음과 같은 문제에 직면했을 수 있습니다.

과도한 성형결함

번마크, 플로우라인, 기공, 싱크마크, 미성형, 플래시 등의 문제가 자주 발생합니다.
                                                                숨겨진 비용 증가
주입 주기가 길고 의사소통이 원활하지 않아 숨겨진 비용이 증가합니다.

반복되는 금형 시험

설계 또는 프로세스 문제로 인한 잦은 금형 시험 및 수리로 인해 프로젝트 일정이 지연되는 경우가 많습니다.

지연된 배달 시간
현재 금형 공급업체에서는 다양한 핑계를 대는 경향이 있어 납품 일정이 반복적으로 지연되고 있습니다.

Alpine Mold 이 문제를 해결한 방법

우수한 금형 공급업체를 차별화하는 것은 적극적으로 조정하고 효과적으로 소통하며 문제를 정확하게 해결하는 능력입니다.

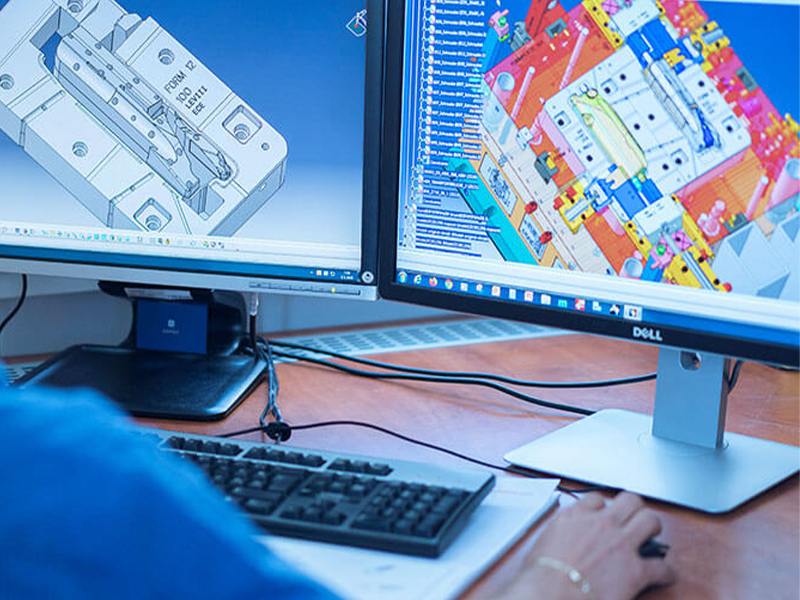

금형 설계
엄격한 금형 설계 프로세스를 통해 대부분의 금형은 단 한 번의 시험 후에 대량 생산이 가능합니다.

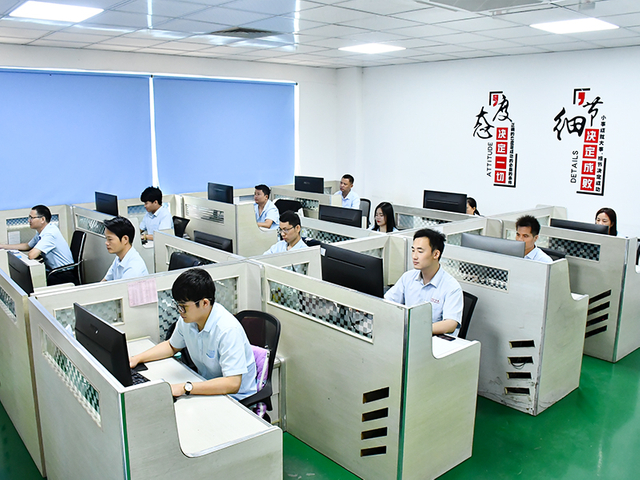

   30년 이상의 금형 설계 경험과 Solid Works.를 포함한 최신 소프트웨어를 갖춘 13명의 엔지니어로 구성된 당사의 사내 금형 설계 팀은 최적의 혁신적인 금형 설계 솔루션을 제공하기 위해 최선을 다하고 있습니다.

  우리는 기능, 성능 및 환경 요구 사항을 이해하기 위해 고객과 긴밀히 협력하고, 제품 품질을 향상하고 생산 비용을 절감하며 지속 가능성을 보장하기 위한 전문적인 재료 선택 권장 사항을 제공합니다.

   제조 가능성을 위한 설계(DFM) 보고서와 금형 흐름 분석을 제공하여 잠재적인 문제를 식별하고 2~3일 이내에 금형 설계를 마무리하며 확인을 위한 3D 금형 도면을 제공합니다.
금형 가공
당사의 세계 최고 수준의 툴링 가공 장비는 최대 0.001mm의 정밀도를 달성합니다.

 우리의 연간 생산량은 HASCO, DME 및 LKM과 같은 산업 표준을 준수하는 800 세트의 금형을 초과합니다. 우리는 주로 유럽, 북미, 남미, 중동, 호주, 러시아, 한국, 터키 등에 금형을 수출합니다.
  고속 CNC 기계, Charmilles 미러 EDM 기계, 와이어 커팅 기계, Zeiss CMM 기계를 포함하여 스위스, 독일, 일본에서 100세트 이상의 고정밀 제조 장비를 수입하여 금형 정확도가 0.001mm에 도달할 수 있도록 보장합니다.

  당사의 금형 시험 기술자는 20년 이상의 실무 경험을 갖고 있어 금형 시험 중에 문제를 신속하게 식별하고 효과적으로 해결할 수 있습니다. 이를 통해 수출 금형의 92% 이상이 첫 번째 시도에서 성공적으로 시험을 통과하여 가동 중지 시간을 줄이고 생산성을 향상시킬 수 있습니다.

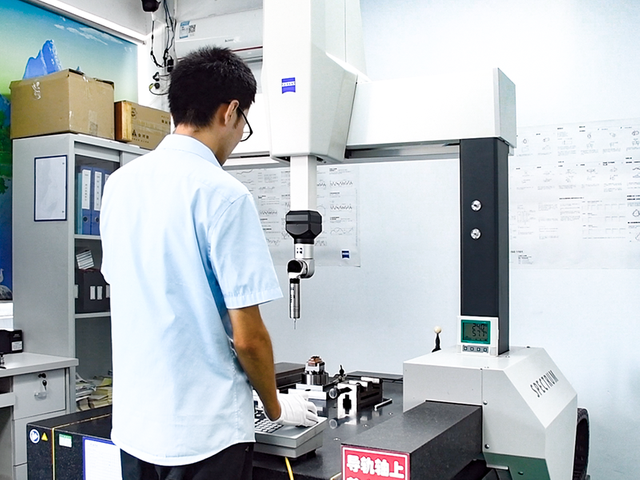

품질 관리

모든 수출 금형에 대한 당사의 주요 품질 관리 절차는 다음과 같습니다.

 금형 설계 제어
 금형강 경도 검사
 열처리 경도 검사
 금형 전극 검사
 ​​​​​금형 코어 및 캐비티 강철 치수 검사

 금형 조립 전 검사
 금형 시험 보고서 및 샘플 검사

​​​​​ 고정 장치 검사

 선적 전 최종 검사
 수출 금형 포장 검사



배달 시간
매주 진행 상황 보고서를 제공하여 항상 상태를 알려드립니다.

  17명의 프로젝트 관리자로 구성된 당사의 전담 프로젝트 관리 팀은 무실패 기록으로 10,000개 이상의 플라스틱 사출 금형 툴링 프로젝트를 성공적으로 완료했습니다.

  각 프로젝트에는 프로젝트 관리자가 지정되며 프로젝트 주기는 일정에 따라 엄격하게 제어됩니다. 자세한 금형 진행 일정과 주간 업데이트를 제공하여 프로젝트 상태를 항상 알려드립니다.

  금형이 어떻게 작동하는지 알려주는 온라인 금형 시험 비디오를 제공하고 확인을 위해 샘플을 보내 요구 사항을 충족하는지 확인합니다.

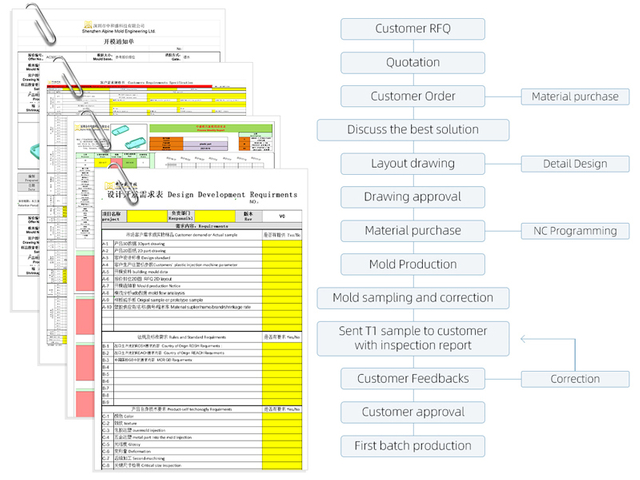

금형 제작 서비스의 작업 흐름

Alpine Mold 에서는 체계적인 금형 제조 워크플로가 정밀 엔지니어링 솔루션을 보장하며 이 프로세스는 일반적으로 6단계로 나뉩니다.

1.DFM 보고서 및 금형 흐름

고객이 주문한 후 당사 엔지니어는 먼저 고객 확인 및 확인을 위해 2D 및 3D 도면을 기반으로 DFM 보고서 및 금형 흐름 분석을 작성합니다. 이를 통해 금형 설계 및 사출 성형 생산에서 잠재적인 위험을 사전에 완화할 수 있습니다.

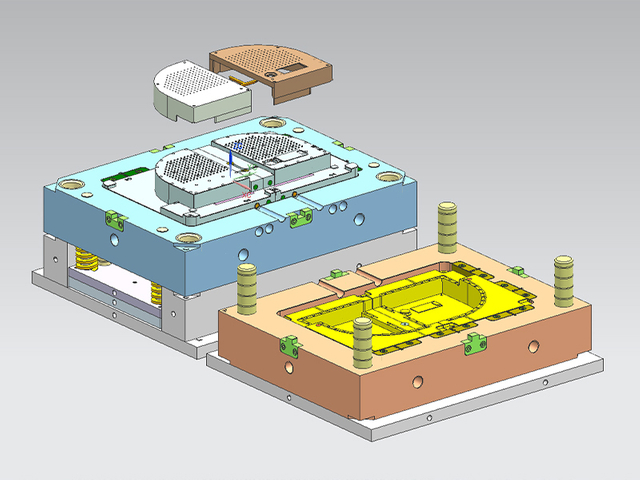

2.3D 금형 도면 설계

고객이 DFM 보고서와 금형 흐름 분석이 올바른지 확인한 후
당사 엔지니어는 금형 설계를 마무리하고 확인을 위해 고객에게 3D 금형 도면을 제공하는 데 약 2~3일이 소요됩니다.


3.정밀 금형 가공

고객이 금형 설계가 올바른지 확인한 후 드릴링, CNC 가공, EDM, 와이어 절단, 연삭, 연마 등을 포함한 금형 제작을 시작합니다. 이 과정에서 매주 금형 가공 보고서를 고객에게 업데이트합니다.

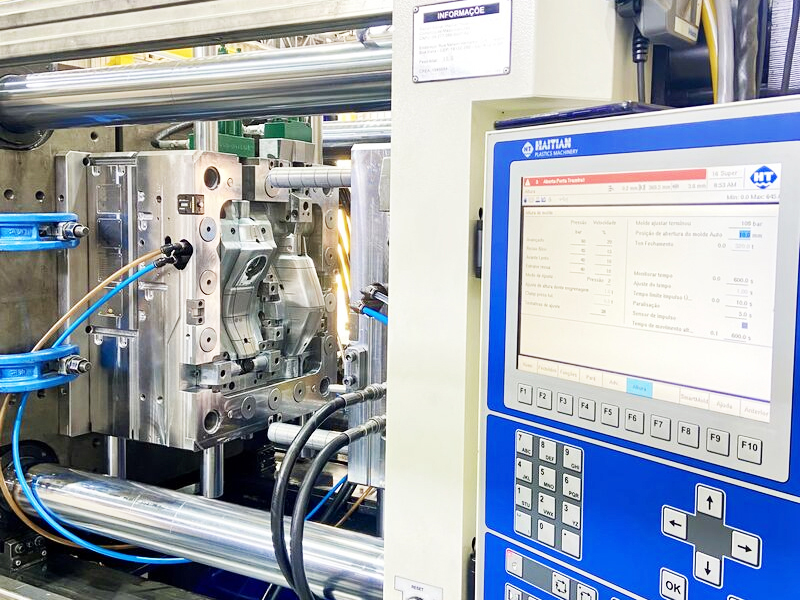

4.금형 조립 및 금형 시험

금형 구성 요소가 조립된 후 포괄적인 금형 조립 검사 및 기능 테스트를 수행합니다. 금형 시험 단계에서 우리는 주요 사출 성형 매개변수를 꼼꼼하게 기록하고 제품 결함을 분석하며 이에 따라 금형과 공정을 최적화합니다.

5.T1 샘플 확인

첫 번째 금형 시험 후 T1 샘플의 치수를 검사하여 고객의 2D 도면에 지정된 공차 요구 사항을 충족하는지 확인합니다. 동시에 검토 및 확인을 위해 완전한 치수 테스트 보고서와 샘플을 고객에게 보냅니다.

6. 포장 및 배송

고객님께 샘플 확인을 받은 후, 금형을 철저하게 청소하고 방청 처리를 실시하며, 충격에 강한 강화된 나무 상자를 사용하여 포장하여 금형이 고객이 지정한 장소까지 안전하고 손상 없이 적시에 배송될 수 있도록 하겠습니다.
우리가 눈에 띄는 이유
Alpine Mold 에서는 강력한 엔지니어링 전문 지식, 첨단 제조 장비, 글로벌 고객을 위한 수출 금형 제조에 대한 광범위한 경험을 결합합니다. 우리 팀은 국제 표준을 충족하고 전 세계 고객의 생산 시설에서 안정적으로 작동하는 정밀 금형을 제공하여 프로젝트 위험을 줄이고 효율성을 향상시키며 제품을 더 빠르게 시장에 출시하도록 돕습니다.

수십년 간의 엔지니어링


창립자인 Richard Lei는 금형 업계에서 33년의 경험을 보유하고 있으며 20년 이상의 전문 지식을 갖춘 6명의 수석 엔지니어를 포함하여 숙련된 25명의 엔지니어링 팀을 이끌고 있습니다.


글로벌 프로젝트 관리


전담 프로젝트 관리팀의 지원을 받아 전체 금형 개발 프로세스에 걸쳐 명확한 일정, 주간 진행 상황 업데이트, 효율적인 커뮤니케이션을 제공하여 전 세계 고객과의 원활한 협업을 보장합니다.

10,000개 이상의 금형 납품


2002년부터 Alpine Mold 전 세계 고객을 대상으로 10,000개 이상의 금형 프로젝트를 성공적으로 완료하여 무실패 기록을 유지했습니다. 이러한 광범위한 프로젝트 경험을 통해 우리는 글로벌 생산의 까다로운 요구 사항을 충족하는 안정적인 툴링 솔루션을 제공할 수 있습니다.

신속한 배송


효율적인 사내 제조와 간소화된 프로젝트 관리를 통해 당사의 표준 금형 리드 타임은 일반적으로 4~6주이므로 높은 정밀도와 신뢰할 수 있는 품질을 유지하면서 빠른 배송을 보장합니다.

우리의 강점

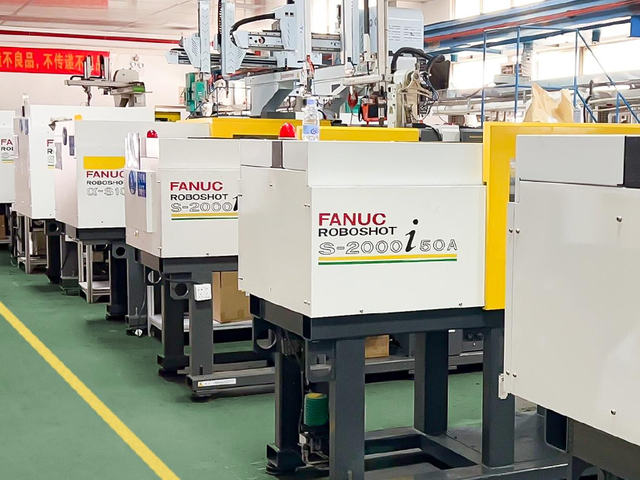

사출 금형 제작 워크샵

40세 이상

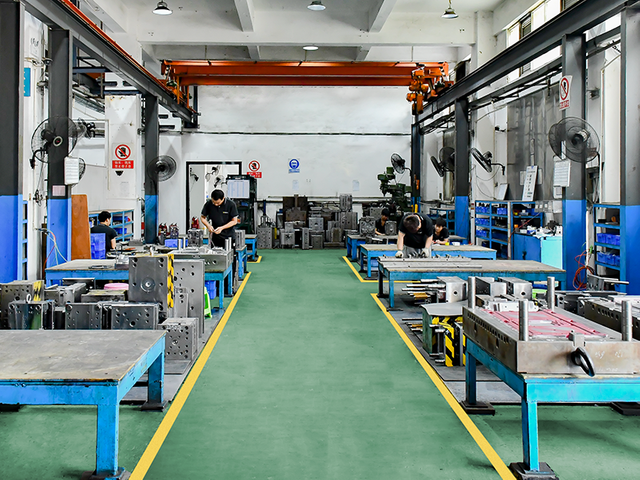

금형 제작
부서

15세 이상

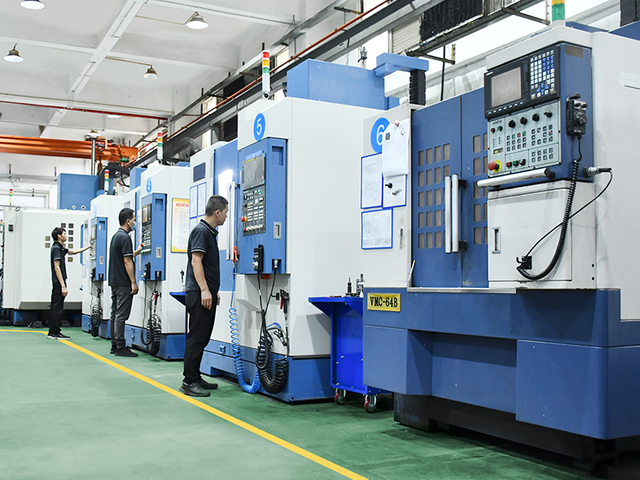

CNC 기계


20+

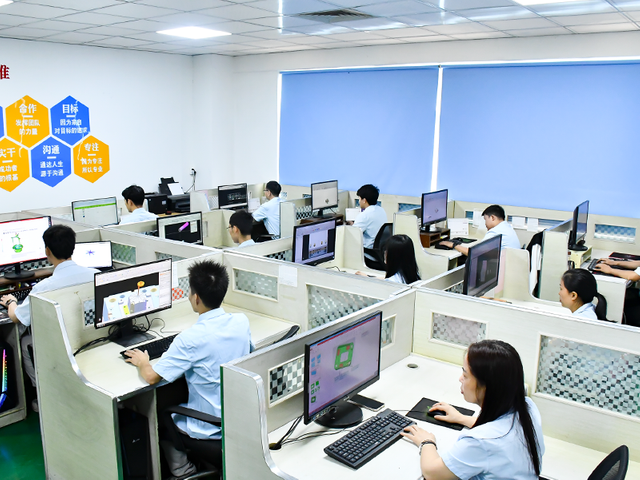

금형설계부

10+

EDM 기계


20+

CNC 가공부

15세 이상

와이어 커팅 머신


10+

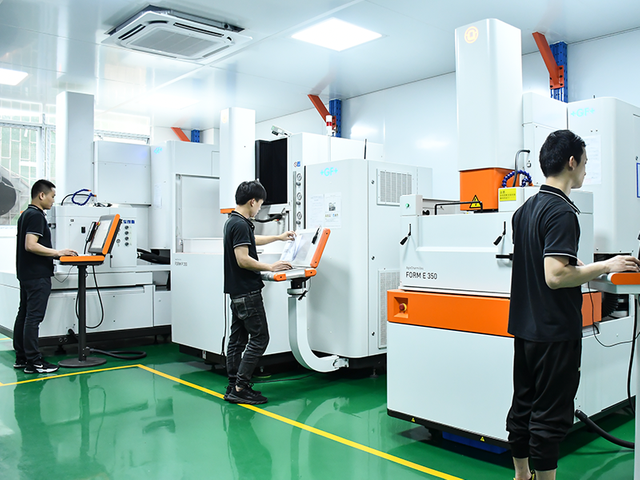

EDM 가공
부서

30세 이상

사출기

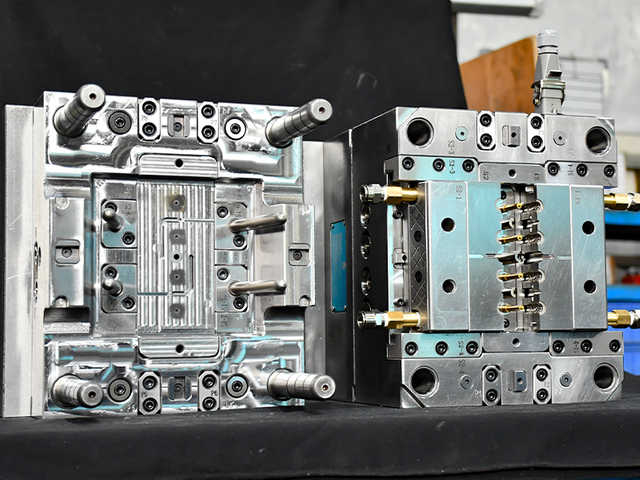

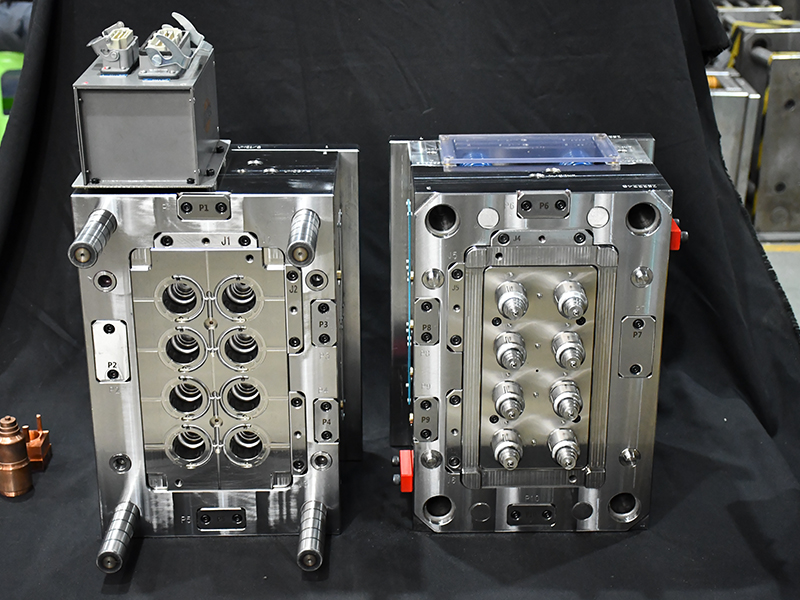

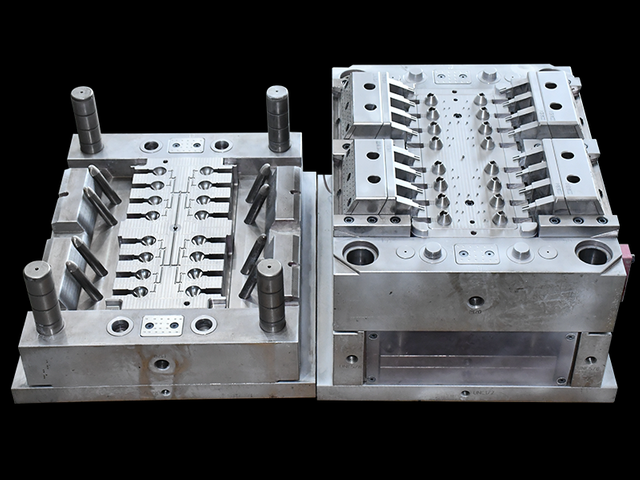

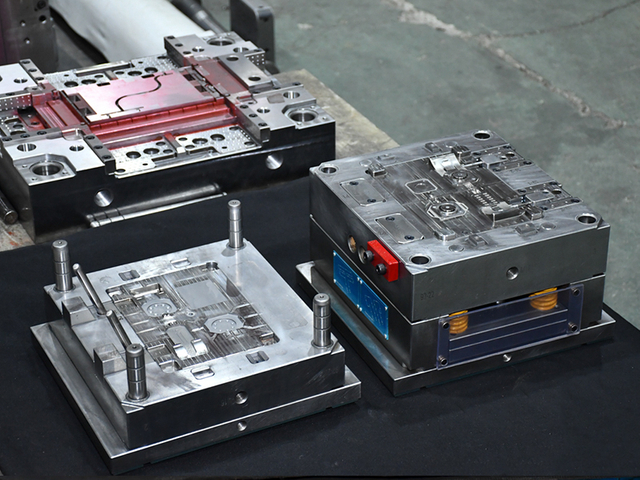

플라스틱 사출 금형 갤러리

플라스틱 사출 금형: 최고의 FAQ 가이드

오늘의 가이드는 플라스틱 사출 금형에 관해 여러분이 궁금해하는 모든 것을 이해하는 데 도움이 될 것입니다.
따라서 플라스틱 사출 금형 전문가가 되고 싶다면 여기에 여러분이 찾고 있던 모든 정보가 있습니다.

플라스틱 사출 금형 제조란 무엇입니까?

플라스틱 사출 금형 제조는 공구강 또는 알루미늄 합금 재료를 플라스틱 부품을 생산할 수 있는 내구성 있고 반복 가능하며 정밀한 금형으로 변환하는 전체 프로세스를 의미합니다. 이는 제품의 2D 및 3D 설계 도면을 기반으로 CNC 가공, EDM, 와이어 절단, 연마, 조립 및 디버깅 등을 포함한 전문적인 금형 설계 및 프로세스를 통해 달성됩니다.

금형이 사출 성형기에 설치되어 작동되면 플라스틱 원료가 가열되어 녹은 다음 고압 하에서 금형 캐비티에 주입됩니다. 냉각 및 응고 후에 원하는 플라스틱 부품이 형성됩니다. 사출 성형 공정의 전반적인 품질과 효율성은 사출 금형 제조의 정밀도에 크게 좌우됩니다.

사출금형 제조에 대한 초기 투자비용은 상대적으로 높지만, 생산량이 증가함에 따라 부품당 비용은 급격히 감소합니다. 대량 요구 사항의 경우 이는 가장 비용 효율적인 제조 솔루션을 나타냅니다.

사출 성형 도구에는 어떤 재료가 사용됩니까?

1. 공구강

공구강은 주로 높은 강도, 우수한 내마모성 및 긴 수명으로 인해 사출 금형에 가장 널리 사용되는 재료입니다. 공구강은 대부분의 엔지니어링 플라스틱 및 장기간 생산에 적합합니다. 이는 일반적으로 중대량 생산 금형에 사용됩니다.
유형: P20, NAK80, 718, 718H, 738, H13, S7, SKD61

2. 스테인레스 스틸

스테인레스강은 공구강보다 가격이 비쌉니다. 스테인레스강은 우수한 내식성, 내마모성, 치수 안정성을 제공하여 수명이 길어집니다. 따라서 광학 제품, 의료 기기 및 식품 등급 부품과 같이 매우 높은 표면 품질과 청결도가 요구되는 프로젝트에 특히 적합합니다.
유형: S136, S136H, 420, 2083, 316L, 304

3. 알루미늄

알루미늄 금형은 공구강 및 스테인레스강보다 비용이 저렴합니다. 알루미늄 합금은 가공이 빠르고 가격도 저렴하지만 경도가 낮고 내마모성이 좋지 않습니다. 프로토타입 금형이나 소규모 배치 생산 금형을 생산하는 데 적합합니다 .  금형 수명이 짧고 리드 타임이 빨라 유형: 7075, 6061, 5052

플라스틱 사출 금형의 장점은 무엇입니까?
이를 통해 제조업체는 공차가 엄격하고 치수 정확도가 뛰어난 부품을 생산할 수 있으므로 전자, 자동차, 의료 기기와 같은 산업의 복잡한 부품에 이상적입니다.

또한 안정적인 사이클 타임으로 대량 생산이 가능하므로 부품당 비용을 효과적으로 절감하고 대규모 생산을 위한 가장 경제적인 제조 방법 중 하나입니다.

또한, 다른 제조 공정으로는 달성하기 어렵거나 불가능한 복잡한 형상, 얇은 벽, 세부적인 특징을 생성할 수 있습니다.

또한 금형에서 직접 매끄러운 표면, 질감 또는 고광택 마감을 얻을 수 있어 종종 2차 마무리 작업이 필요하지 않습니다.

이는 긴 생산 주기를 위해 설계되었으며 적절한 유지 관리와 안정적인 성능으로 수십만 또는 수백만 개의 부품을 생산할 수 있습니다.
플라스틱 사출 금형의 한계는 무엇입니까?
정밀한 설계와 제조가 필요하기 때문에 특히 복잡하거나 다중 캐비티 금형의 경우 초기 툴링 투자가 상대적으로 높을 수 있습니다.

복잡성에 따라 개발 주기는 몇 주 또는 그 이상 걸릴 수 있습니다. 왜냐하면 금형을 생산에 투입하기 전에 금형을 설계, 제조, 조립 및 테스트해야 하기 때문입니다.

초기 툴링 비용이 높기 때문에 사출 금형은 소규모 생산보다는 중대량 생산에 더 적합합니다.
사출 금형을 사용하는 산업은 무엇입니까?
사출 금형은 일관된 품질과 고효율로 고정밀 플라스틱 부품을 대량 생산할 수 있기 때문에 많은 산업 분야에서 널리 사용됩니다.
 자동차 산업: 대시보드, 내부 트림 부품, 커넥터, 센서 하우징, 조명 구성요소 등.
​​​​​  가전제품: 스위치, 커넥터, 장치 하우징, 구조용 플라스틱 구성요소 등.
 의료 산업: 의료 기기, 실험실 장비, 진단 부품, 일회용 의료 플라스틱 부품 등.
 가전 산업: 세탁기 부품, 냉장고 부품, 에어컨 하우징, 주방 가전 부품 등.
 보안 산업: 감시 카메라 하우징, 경보 시스템 구성 요소, 출입 통제 장치, 화재 감지 장비 등.
 포장 산업: 플라스틱 캡, 마개, 용기 및 기타 포장 구성 요소 등.
 산업용 장비: 산업용 기계에 사용되는 기계 하우징, 기어, 내구성 있는 구조용 플라스틱 부품 등.
 소비자 제품: 장난감, 보관 상자, 화장품 포장, 다양한 가정용 플라스틱 제품 등.
플라스틱 사출 금형을 만드는 방법?
플라스틱 사출 금형을 제조하는 것은 정밀한 설계, 가공 및 테스트가 필요한 복잡한 엔지니어링 프로세스입니다. 다음은 고품질 사출 금형을 생산하기 위해 전문 금형 제조업체가 일반적으로 따르는 주요 단계입니다.

  1. 금형 주문 및 도면 수신: 2D 및 3D 부품 도면과 함께 금형 주문을 받고 재료, 공차, 표면 마감 및 예상 생산량을 확인합니다.
  2. DFM 분석 수행: 벽 두께, 구배 각도, 분할선 위치, 게이트 타당성 및 잠재적 성형 위험을 평가하여 설계가 제조에 적합한지 확인합니다.
  3. 고객에게 DFM 확인: 금형 설계를 시작하기 전에 DFM 보고서를 고객에게 보내고 제안된 설계 최적화를 확인합니다.

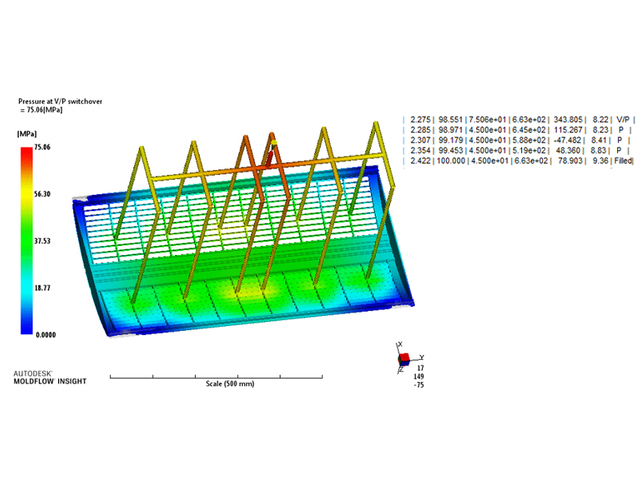

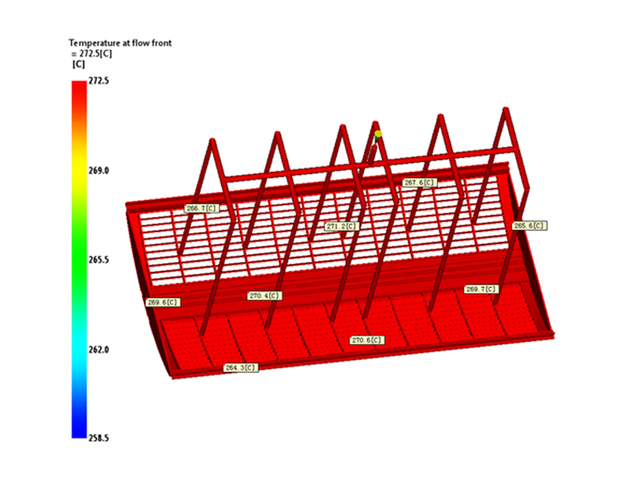

  4. Moldflow 분석 수행: 충전 동작을 시뮬레이션하여 게이트 위치, 흐름 균형, 냉각 레이아웃을 최적화하고 에어 트랩이나 웰드라인과 같은 잠재적인 결함을 방지합니다.
  5. 완전한 금형 설계: 필요한 경우 코어 및 캐비티 구조, 러너 및 게이트 시스템, 냉각 채널, 이젝터 레이아웃 및 측면 동작을 포함한 상세한 금형 설계를 개발합니다.
  6. 금형 설계 승인 획득: 금형 제작을 시작하기 전에 고객에게 금형 설계 도면을 제출하고 공식 승인을 얻습니다.
  7. 금형 재료 준비: 적합한 금형강 및 금형 베이스 표준을 선택하고 필요한 모든 재료 및 표준 금형 구성 요소를 주문합니다.
  8. 기계 금형 구성 요소: CNC 밀링, EDM 및 와이어 EDM 가공을 사용하여 코어, 캐비티 및 정밀 인서트를 제조합니다.
  9. 금형 피팅 및 조립 수행: 모든 금형 구성 요소를 조립하고 정확한 정렬, 적절한 밀봉 및 금형 메커니즘의 원활한 이동을 보장합니다.
  10. 표면 마무리 적용: 플라스틱 부품의 지정된 표면 마무리 요구 사항에 따라 연마 또는 질감 처리를 수행합니다.
  11. 금형 시험 수행: 사출 성형기에서 금형을 테스트하여 부품 품질을 확인하고 성형 매개변수를 최적화합니다.
  12. 고객 샘플 승인: 확인을 위해 고객에게 시험 샘플을 제출하고 부품이 모든 요구 사항을 충족하면 대량 생산을 위해 금형을 승인합니다.

사출 금형은 어떻게 작동합니까?

많은 사람들이 사출 금형이 실제로 어떻게 작동하는지 궁금해합니까? 그것을 분석해 봅시다.

 먼저, 금형이 세팅되면 모든 것이 괜찮은지 확인합니다.
 그런 다음 금형이 사출기에 장착됩니다.
  다음으로, 기계의 호퍼에 플라스틱 펠릿을 붓습니다.
 나사가 회전하면서 앞으로 밀고, 히터는 이를 녹여 액상 플라스틱으로 만듭니다.
 나사가 계속 밀면서 금형 캐비티가 완전히 채워질 때까지 빠르게 채워집니다.
 그러면 냉각 시스템이 작동하기 시작하여 열을 제거하고 부품이 더 빨리 냉각되도록 돕습니다.
 일단 굳으면 이젝터 로드가 핀을 앞으로 밀고 부품이 쉽게 튀어 나옵니다.
 마지막으로 금형이 다시 닫히고 더 많은 부품을 만들기 위해 사이클이 반복됩니다.
플라스틱 사출 금형 비용은 얼마입니까?
플라스틱 사출 금형의 비용은 부품의 복잡성, 금형 크기, 재료 및 제조 요구 사항에 따라 크게 달라질 수 있습니다.

작은 플라스틱 부품을 위한 간단한 금형의 가격은 약 $1,000에서 $5,000 정도입니다.

더 나은 강철과 더 높은 정밀도를 갖춘 중간 복잡성 금형의 가격 범위는 일반적으로 $5,000에서 $20,000입니다.

여러 개의 캐비티, 슬라이더 또는 핫 러너 시스템을 갖춘 매우 복잡한 금형의 비용은 $20,000에서 $100,000 이상이 될 수 있습니다.

금형 강 선택, 캐비티 수, 표면 마감 요구 사항 및 생산량과 같은 추가 요소도 최종 금형 가격에 큰 영향을 미칠 수 있습니다.
플라스틱 사출 금형의 비용이 왜 그렇게 높나요?
플라스틱 사출 금형은 복잡성과 크기에 따라 일반적으로 $1,000에서 $100,000 이상으로 비쌀 수 있습니다.
플라스틱 사출 금형은 다음과 같은 몇 가지 주요 요인으로 인해 비용이 많이 들 수 있습니다.

재료의 품질: 고품질 금형은 내구성이 뛰어나고 정밀한 부품을 생산하는 데 필수적인 항공기 등급 알루미늄 또는 강화 금형강과 같은 고급 금속으로 제작됩니다.
숙련된 노동: 금형 제작자는 기술을 연마하는 데 수십 년은 아니더라도 수년을 보내는 고도로 숙련된 전문가입니다. 이들의 전문 지식은 효과적인 금형을 설계하고 제조하는 데 매우 중요합니다.
고급 도구 및 기술: 금형 제조업체에는 특수 소프트웨어, CNC 기계, 정밀 고정 장치 등 고가의 도구가 필요하며, 이러한 도구는 모두 전체 금형 생산 비용에 영향을 미칩니다.
복잡성 및 크기: 금형을 만드는 데 필요한 시간은 최종 제품의 복잡성과 크기에 따라 며칠에서 몇 주까지 크게 달라질 수 있습니다. 디자인이 복잡할수록 당연히 시간과 노력이 늘어납니다.
금형 비용을 잠재적으로 줄이는 방법은 무엇입니까?
 부품 설계 최적화: 제품 형상을 단순화하고 추가 금형 메커니즘이 필요한 불필요한 언더컷이나 복잡한 구조를 피합니다.
 균일한 벽 두께 유지: 일관된 벽 두께를 설계하여 성형성을 향상시키고 복잡한 게이팅 또는 냉각 시스템의 필요성을 줄입니다.
  측면 작업 최소화: 가능하면 슬라이더, 리프터 또는 나사 풀기 메커니즘의 사용을 줄여 금형 구조를 단순화합니다.
 적절한 금형강 선택: 항상 고급강을 선택하는 대신 생산량과 재료 요구사항을 기준으로 금형강을 선택합니다.
 표준 금형 구성 요소 사용: 표준 금형 베이스와 표준 부품을 적용하여 가공 시간과 구성 요소 비용을 줄입니다.
 표면 마감 요구 사항 감소: 제품 기능에 필요한 경우를 제외하고 불필요한 높은 광택 처리나 특수 질감을 피하십시오.
게이트 및 러너 설계 최적화: 적절한 게이트 배치 및 러너 레이아웃은 충진 균형을 개선하고 금형 복잡성을 줄일 수 있습니다.
 다중 캐비티 금형을 신중하게 고려하십시오. 대량 생산의 경우 다중 캐비티 금형을 사용하여 부품당 비용을 절감하십시오.
 조기 DFM 및 금형 흐름 분석 수행: 설계 문제를 조기에 식별하면 나중에 비용이 많이 드는 금형 수정을 방지하는 데 도움이 됩니다.
숙련된 금형 제조업체와 협력: 숙련된 금형 제조업체는 품질을 유지하면서 비용을 절감하는 설계 최적화를 권장할 수 있습니다.
플라스틱 사출 금형을 만드는 데 얼마나 걸립니까?
플라스틱 사출 금형의 제조 시간은 일반적으로 부품의 복잡성, 금형 크기 및 필요한 금형 구조에 따라 3~8주 정도 소요됩니다.

단순 금형: 구조가 단순하고 부작용이 없는 소형 플라스틱 부품의 경우 금형 제작에 일반적으로 약 3~4주가 소요됩니다.

중간 복잡성 금형: 슬라이더, 리프터 또는 더 높은 정밀도 요구 사항이 포함된 금형의 경우 일반적인 리드 타임은 약 4~6주입니다.


복잡한 금형: 대형 금형, 다중 캐비티 금형 또는 복잡한 메커니즘이 있는 금형의 경우 완성하는 데 6~8주 이상이 걸릴 수 있습니다.

전체 일정에는 일반적으로 DFM 분석, 금형 설계, 강철 준비, CNC 가공, EDM 처리, 금형 피팅, 연마, 조립 및 금형 시험이 포함됩니다.

숙련된 금형 제조업체와 협력하고 설계 검토를 조기에 완료하면 지연을 줄이고 금형을 일정에 맞춰 납품하는 데 도움이 됩니다.
플라스틱 사출 금형의 기대 수명은 얼마입니까?
플라스틱 사출 금형의 기대 수명은 금형 재료, 플라스틱 수지, 금형 설계, 금형 제조 및 유지 관리에 따라 일반적으로 100,000회에서 1,000,000회 이상입니다.

프로토타입 금형: 소량 생산에 사용되는 알루미늄 또는 연강 금형은 일반적으로 약 5,000~50,000주기 동안 지속됩니다.

표준 생산 금형: P20과 같은 사전 경화강으로 제작된 금형은 일반적으로 정상적인 생산 조건에서 약 300,000~500,000주기 동안 지속됩니다.

대량 생산 금형: H13 또는 S136과 같은 경화강 금형은 적절하게 설계하고 유지관리할 경우 1,000,000사이클 이상을 달성할 수 있습니다.

플라스틱 사출용 금형을 설계하는 방법은 무엇입니까?

플라스틱 사출 금형 설계는 금형이 최종 제품 품질, 생산 효율성 및 제조 비용을 결정하기 때문에 사출 성형 공정에서 중요한 단계입니다. 잘 설계된 금형은 안정적인 생산, 정확한 치수 및 일관된 표면 품질을 보장합니다.

사출 금형 설계의 주요 원칙
제품 요구 사항 이해: 금형을 설계하기 전에 엔지니어는 제품 기능, 플라스틱 재료, 공차, 표면 마감 및 예상 생산량을 명확하게 이해해야 합니다.
적절한 구배 각도 보장: 제품이나 금형에 손상을 주지 않고 성형 부품이 원활하게 배출될 수 있도록 수직 표면에 구배 각도를 적용해야 합니다.
균일한 벽 두께 유지: 일관된 벽 두께는 사출 공정 중 뒤틀림, 싱크 마크, 고르지 못한 냉각과 같은 결함을 방지하는 데 도움이 됩니다.
불필요한 복잡성 감소: 금형 설계를 단순화하고 제조 비용을 절감하려면 가능하면 과도한 언더컷이나 복잡한 구조를 피하십시오.
재료 수축 고려: 냉각 중에 다양한 플라스틱 재료가 수축하므로 금형 설계자는 코어 및 캐비티 치수를 생성할 때 수축을 보상해야 합니다.

사출 금형 설계의 기본 프로세스
1. 플라스틱 부품 분석: 3D 모델을 검토하여 제품 형상, 재료 유형, 수축률, 벽 두께 분포 및 전체 성형 타당성을 평가합니다.
2. 금형 구조 결정: 부품 형상에 따라 2플레이트 금형, 3플레이트 금형, 슬라이더나 리프터가 있는 금형 등 적절한 금형 유형을 결정합니다.
3. 분할선 정의: 금형이 쉽게 열리고 성형된 부품이 원활하게 방출될 수 있도록 최적의 분할 표면을 식별합니다.
4. 코어 및 캐비티 설계: 수축 보상 및 치수 공차를 고려하면서 부품 모델을 기반으로 코어 및 캐비티 형상을 생성합니다.
5. 러너 및 게이트 시스템 설계: 균형 잡힌 용융 흐름과 플라스틱 재료의 안정적인 충전을 보장하기 위해 게이트 유형과 러너 레이아웃을 선택합니다.
6. 냉각 시스템 설계: 금형 내에 냉각 채널을 배열하여 균일한 온도 분포를 유지하고 사이클 시간을 줄입니다.
7. 이젝션 시스템 설계: 성형된 부품이 변형이나 표면 손상 없이 풀릴 수 있도록 이젝터 핀, 슬리브 또는 플레이트를 주의 깊게 배치합니다.
8. 벤팅 채널 설계: 주입 중에 갇힌 공기가 빠져나갈 수 있도록 벤트 영역을 추가하고 화상 자국이나 미성형을 방지합니다.
9. 금형 재료 및 구성 요소 선택: 생산 요구 사항에 따라 적합한 금형 강, 금형 베이스 및 표준 구성 요소를 선택합니다.
10. 금형 설계 검증: DFM 검토 및 Moldflow 분석을 수행하여 금형 설계를 검증하고 잠재적인 제조 문제를 식별합니다.

중요한 설계 고려 사항
리브 및 보강재: 리브는 벽 두께를 상대적으로 얇게 유지하면서 구조적 강도를 향상시키는 데 자주 사용됩니다.
모서리 반경 및 필렛: 둥근 모서리는 재료 흐름을 개선하고 성형 부품의 응력 집중을 줄입니다.
표면 마감 요구 사항: 금형 연마 수준은 최종 제품에 필요한 표면 품질과 일치해야 합니다.
생산량: 예상 생산량은 금형강 및 금형 구조 선택에 영향을 미칩니다.

금형을 수출하기 전에 어떤 테스트를 수행해야 합니까?

✅ 곰팡이 모양: 고객 표지판에 따라 운영자 측에 위치합니다.
✅금형 운송: 각 템플릿의 리프팅 구멍이 중앙에 있는지 확인하세요.
✅금형 조립 및 분해 메커니즘: 꼭 맞는 인서트 또는 구성 요소에는 제거 가능한 나사산이나 구멍이 있어야 합니다.
✅푸어링 시스템: 포지셔닝 링의 직경에 대한 사양입니다.
✅냉각 시스템: 수압 테스트에서 누출이 없어야 합니다.
✅배출 시스템 및 재설정: 막힘이나 이상한 소음 없이 원활하게 배출되어야 합니다.
✅슬라이더 메커니즘: 고정 슬라이더 인서트는 옆으로 흔들리지 않아야 합니다.
✅경사형 이젝터 메커니즘: 경사형 이젝터 메커니즘의 부품에는 코드가 표시되어야 합니다.
✅캐비티 및 코어: 도면 요구 사항에 따라 캐비티 및 코어의 경도 값은 표준을 충족해야 합니다.
✅인서트 및 핀: 인서트/핀은 단단히 조립되어야 하며 너무 느슨해서 자유롭게 떨어지지 않아야 합니다.
✅핫 러너 시스템: 내부 캐비티는 날카로운 모서리가 없이 둥근 전환을 가져야 합니다.
✅오일 실린더 및 에어 실린더: 오일 및 에어 실린더에는 위치 안전 장치가 있어야 합니다.
✅기타 구성 요소: 가이드 슬리브 하단은 통풍이 가능하도록 설계되어야 합니다.
도구의 소유자는 누구입니까?
고객은 생산을 위해 제조업체에 남아 있든 고객에게 배송되든 금형 개발 및 제조 비용을 지불하기 때문에 도구를 소유합니다.

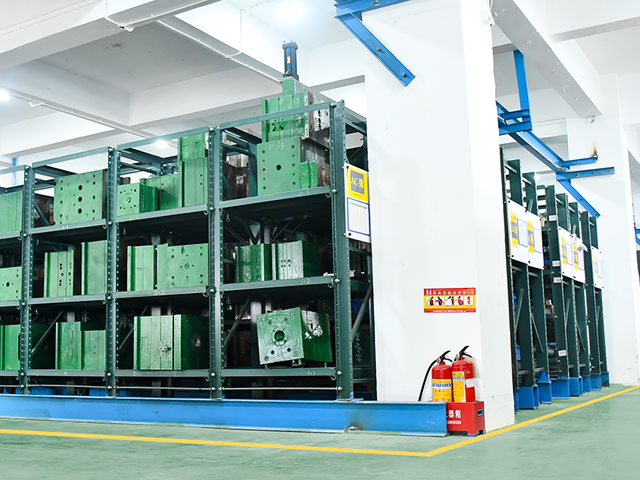

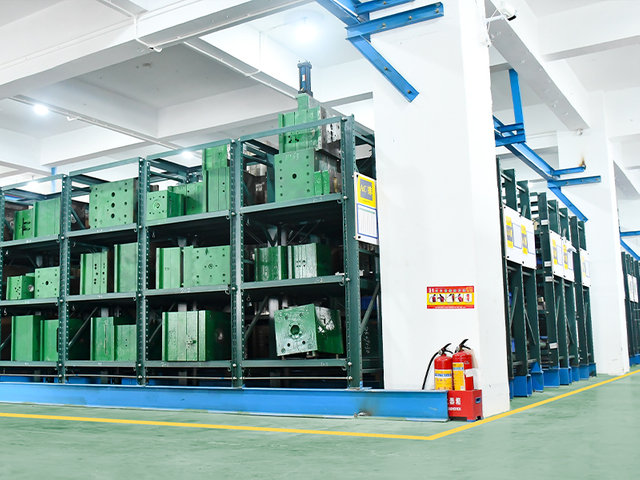

옵션 1: 생산을 위해 공구를 제조업체에 보관합니다.
고객은 금형을 소유하고 제조업체는 생산 계약에 따라 부품을 생산하기 위해 금형을 보관, 유지 및 사용합니다.

옵션 2: 완료 후 고객에게 도구 배송:
고객은 금형을 소유하고 제조업체는 이를 고객에게 배송하여 고객의 자체 공장에서 설치하고 사용할 수 있습니다.
사출 금형 견적을 어떻게 받을 수 있나요?
정확한 사출 금형 견적을 받으려면 금형 제조업체는 일반적으로 제품 및 생산 요구 사항에 대한 몇 가지 주요 정보가 필요합니다.

3D 또는 2D 도면 제공:
엔지니어가 형상 및 금형 구조를 검토할 수 있도록 STEP, IGS 또는 XT와 같은 형식으로 제품 설계 파일을 보냅니다.

플라스틱 재질 확인:
재질에 따라 금형 설계 및 수축에 영향을 미치므로 ABS, PP, PC, PA 또는 기타 수지와 같은 재질 유형을 지정합니다.

생산 수량 추정:
예상 생산량 또는 연간 수요를 공유합니다. 이는 금형 강, 캐비티 수 및 금형 수명을 결정하는 데 도움이 됩니다.

표면 마감 요구 사항:
부품에 광택, 질감, 페인팅 또는 기타 표면 처리가 필요한지 여부를 나타냅니다.

추가 요구 사항 제공:
해당되는 경우 색상, 공차 요구 사항 또는 특수 포장과 같은 정보를 포함합니다.

이러한 세부 정보가 수신되면 금형 제조업체는 설계를 검토하고 필요한 경우 DFM 분석을 수행하며 자세한 견적을 제공할 수 있습니다.
어떤 유형의 금형 표면 마감 옵션을 사용할 수 있습니까?
플라스틱 사출 금형은 제품의 외관, 기능 및 디자인 요구 사항에 따라 다양한 표면 질감으로 마감될 수 있습니다.
Alpine Mold 에서는 SPI 연마 표준, VDI 텍스처, MoldTech 텍스처, Yick Sang 텍스처, 레이저 텍스처링 및 고객 사양에 따른 맞춤형 표면 텍스처를 포함한 광범위한 금형 표면 마감 옵션을 제공합니다.
금형에 대한 지불 조건은 무엇입니까?
우리의 표준 금형 지불 조건은 다음과 같습니다:
금형 제작을 시작하기 전에 T/T로 40% 보증금을 지불합니다.
금형 완성 후 T1(1차 시험) 샘플 발송 전 30% 2차 결제.
고객이 최종 샘플을 승인한 후 최종 잔액 30%.
플라스틱 사출 금형을 어떻게 포장합니까?
플라스틱 사출 금형은 안전한 운송을 보장하고 운송 중 손상을 방지하기 위해 조심스럽게 포장됩니다.
1단계: 운송 중 부식을 방지하기 위해 금형 표면에 방청유를 바르십시오.
2단계: 습기와 먼지로부터 보호하기 위해 금형을 보호용 플라스틱 필름으로 감싸세요.
3단계: 포장된 몰드를 튼튼한 나무 상자에 넣고 배송 중에 움직이지 않도록 단단히 고정합니다.
무료 견적 받기

빠른 링크

산업

기능

문의하기

추가: 중국 광둥성 심천시 공밍 타운 허수이커우 마을 6차 산업 지역 3A 블록

전화: +86 18126252427
WhatsApp: +86 18126157548
이메일:  kerry@alpinemold.com

Copyright © 2024 Alpine Mold Engineering Limited( Alpine Mold ) All Rights Reserved. 사이트맵
