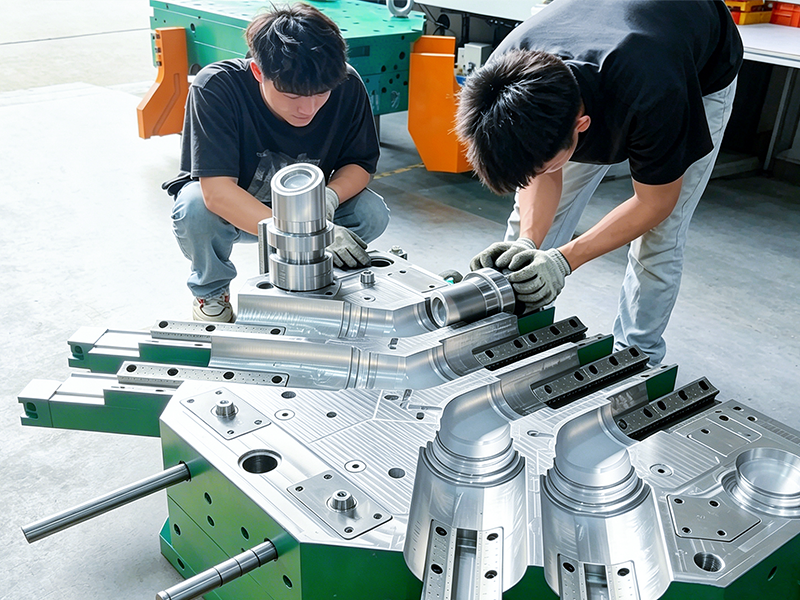

Fabricação de moldes de injeção de plástico

A fabricação de moldes de injeção de plástico é um processo de transformação do design de um produto em uma ferramenta de precisão que pode produzir peças plásticas em massa de maneira confiável e consistente. Alpine Mold fornece ferramentas de molde de injeção complexas, precisas e de alta qualidade globalmente.

Foco em ferramentas rápidas e ferramentas de produção

Projeto de molde, construção de molde e teste interno

Mais de 100 equipamentos de classe mundial para atingir tolerância de ±0,01 mm

Familiarizado com padrões de moldes: HASCO, DME, MISUMI, LKM.

Concluiu mais de 12.000 projetos com registro de zero falhas

Orçamento de fabricação rápida de ferramentas

Nossas capacidades

Na Alpine Mold , não apenas construímos moldes, mas também construímos ferramentas prontas para produção, projetadas para estabilidade, precisão e desempenho de longo prazo.

Integridade de Engenharia

Projeto de molde desenvolvido a partir de seus dados 2D/3D
Validação DFM e Moldflow
Gating balanceado e resfriamento otimizado
Robustez estrutural para produção de alto volume

A estabilidade é projetada antes do corte do aço.

Obtenha uma cotação

Fabricação de ferramentas de precisão

CNC de alta velocidade, EDM, corte de arame, retificação
Controle dimensional de até ±0,01 mm
Mais de 10.000 moldes entregues a clientes globais
Familiarizado com HASCO, DME, LKM Mold Standard

A precisão é controlada durante todo o processo de construção.

Obtenha uma cotação

Validado para produção

Verificação da dureza do aço
Inspeção dimensional do núcleo e da cavidade
Rigoroso controle de qualidade: IQC, IPQC, FQC
Relatório de teste moldado e inspeção de amostra

Cada molde é validado – não apenas para aprovação.

Obtenha uma cotação

Tipos de serviços de fabricação de moldes que oferecemos

O molde para suas peças plásticas personalizadas pode ser um grande investimento, portanto, forneceremos a você uma compreensão valiosa dos tipos básicos de construção de moldes de injeção e dos benefícios antes de investir.

Por volume de produção:

Ferramentas de protótipo

Projetado para prototipagem rápida e produção em pequenos lotes, visando enfrentar as incertezas do mercado. Esses moldes têm uma vida útil curta, normalmente variando de algumas centenas a 10.000 fotos.

Ferramentas de produção

Projetado para produção estável e em grande escala, com o objetivo de garantir uma fabricação estável a longo prazo. Esses moldes têm uma longa vida útil, geralmente excedendo de 100.000 a 3 milhões de disparos.

Por material:

Moldes de alumínio

Ideal para prototipagem e produção em lotes pequenos e médios. Adequado para estruturas relativamente simples, revisões rápidas e produtos focados em validação.

Moldes de aço

Ideal para produção a longo prazo e em grande escala. Adequado para estruturas complexas ou produtos com requisitos rigorosos. Oferece resistência superior ao desgaste, estabilidade dimensional e acabamento superficial consistente.

Por sistema de alimentação:

Moldes de câmara fria

Adequado para a produção de produtos plásticos com orçamentos limitados, volumes de produção pequenos a médios e onde o desperdício de material não é uma grande preocupação. Possuem estrutura simples, baixo custo e fácil manutenção.

Moldes de câmara quente

adequado para peças plásticas de alto volume e alta qualidade com requisitos estéticos exigentes. Os moldes de câmara quente eliminam o desperdício de sprue, economizando material, resultando em melhor aparência e maior eficiência de produção.

molde de câmara quente e molde de câmara fria

Muitos clientes em todo o mundo tiveram vários tipos de moldes fabricados em Alpine Mold

'Quero parabenizar a Yuki pelo ótimo trabalho que tem realizado nesses tão importantes projetos de moldes 10 + 12 + 1 para Z***, até agora. Agora que recebemos as peças injetadas com muito boa qualidade, estamos muito satisfeitos por isso. Dentro de um mês aproximadamente receberemos os moldes (10 + 12) e poderemos comprovar a boa qualidade que esperamos da equipe Alpine. Com certeza estão tão bons quanto o trabalho realizado até agora. Ansiosa pelo desenvolvimento novos projetos com a Alpine.'

Grupo Z***

Diretor de Compras

'Tenho colaborado com Alpine Mold em muitos projetos de ferramentas de injeção para componentes automotivos. A precisão e os requisitos para nossas peças automotivas são extremamente altos, mas Alpine Mold forneceu consistentemente moldes que atendiam aos nossos rígidos padrões. Sua experiência em ferramentas complexas, qualidade confiável, entrega no prazo e excelente comunicação fazem deles um parceiro de molde confiável para nossos projetos globais. Eu recomendo fortemente Alpine Mold .'

GM

Engenheiro de Ferramentas

Desafios que você pode estar enfrentando

No passado, você pode ter enfrentado os seguintes desafios com seus atuais fornecedores de moldes.

Defeitos excessivos de moldagem

Problemas como marcas de queimadura, linhas de fluxo, vazios de ar, marcas de afundamento, disparos curtos e flashes ocorrem com frequência.

Aumento dos custos ocultos

Os longos tempos de ciclo de injeção e a má comunicação levam ao aumento dos custos ocultos.

Desafios que você pode estar enfrentando

Testes repetidos de molde

Testes e reparos frequentes de moldes devido a problemas de projeto ou processo geralmente atrasam os prazos do projeto.

Prazos de entrega atrasados

Seus atuais fornecedores de moldes tendem a fornecer várias desculpas, resultando em repetidos atrasos nas datas de entrega.

Como Alpine Mold resolveu os problemas

O que diferencia um excelente fornecedor de moldes é a sua capacidade de coordenar ativamente, comunicar de forma eficaz e resolver problemas com precisão.

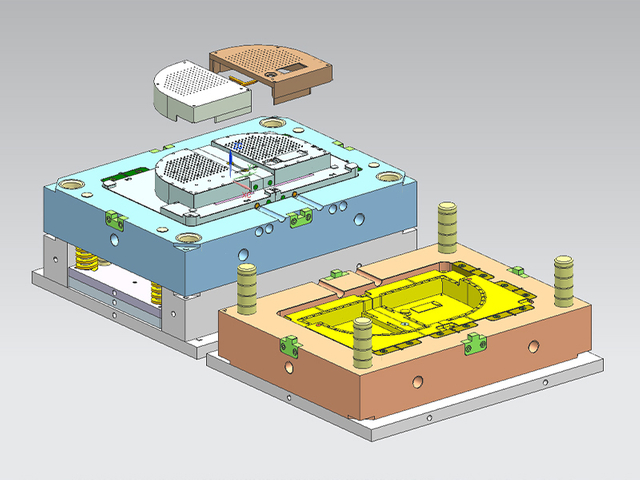

Projeto de molde

Com um rigoroso processo de projeto de molde, a maioria dos moldes está pronta para produção em massa após apenas um teste.

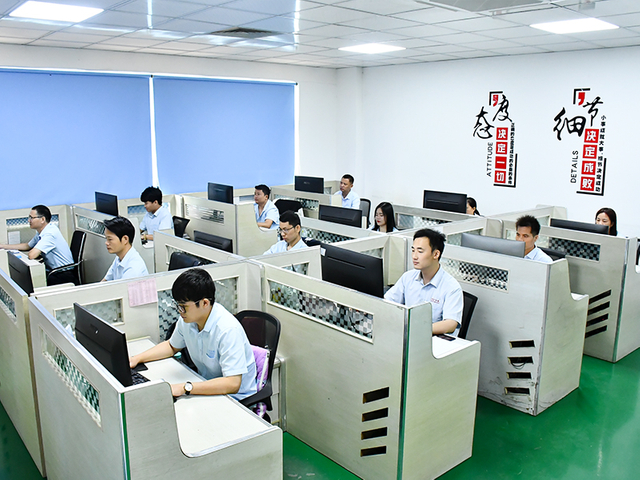

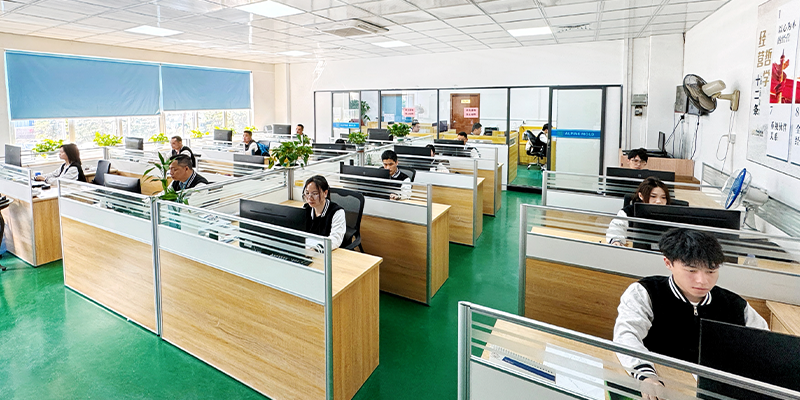

Nossa equipe interna de projeto de moldes, composta por 13 engenheiros, com mais de 30 anos de experiência em projeto de moldes e equipada com software de última geração, incluindo Solid Works., está comprometida em fornecer soluções de projeto de moldes ideais e inovadoras.

Trabalhamos em estreita colaboração com você para entender a funcionalidade, o desempenho e os requisitos ambientais, fornecendo recomendações especializadas de seleção de materiais para melhorar a qualidade do produto, reduzir custos de produção e garantir a sustentabilidade.

Forneça relatórios detalhados de Design for Manufacturability (DFM) e análise de fluxo de molde para identificar possíveis problemas, finalizando projetos de molde dentro de 2 a 3 dias e fornecendo desenhos de molde 3D para sua confirmação.

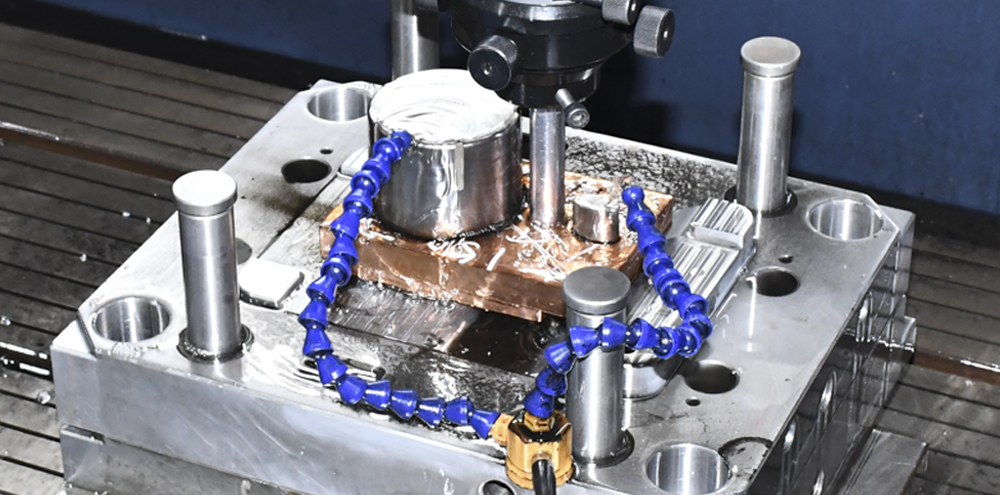

Usinagem de Moldes

Nosso equipamento de usinagem de ferramentas de classe mundial atinge precisão de até 0,001 mm.

Nossa produção anual ultrapassa 800 conjuntos de moldes, aderindo aos padrões da indústria como HASCO, DME e LKM. Exportamos principalmente os nossos moldes para a Europa, América do Norte, América do Sul, Médio Oriente, Austrália, Rússia, Coreia do Sul, Turquia e muito mais.
Importamos mais de 100 conjuntos de equipamentos de fabricação de alta precisão da Suíça, Alemanha e Japão, incluindo máquinas CNC de alta velocidade, máquinas EDM de espelho Charmilles, máquinas de corte de fio e máquinas Zeiss CMM, garantindo que a precisão do molde possa chegar a 0,001 mm.

Nossos técnicos de testes de moldes têm mais de 20 anos de experiência prática, o que lhes permite identificar rapidamente e resolver problemas de forma eficaz durante os testes de moldes, o que permite que mais de 92% dos nossos moldes de exportação passem com sucesso no teste na primeira tentativa, reduzindo o tempo de inatividade e aumentando a produtividade.

Processo de controle de qualidade para cada molde (8)

Processo de controle de qualidade para cada molde (7)

Controle de qualidade

Nossos principais procedimentos de controle de qualidade para cada molde de exportação são os seguintes:

Controle de projeto de molde
Inspeção de dureza de aço de molde
Inspeção de dureza de tratamento térmico
Inspeção de eletrodos de molde
Inspeção de dimensão de aço do núcleo e cavidade do molde

Inspeção de pré-montagem do molde
Relatório de teste do molde e inspeção de amostra

Inspeção de luminárias

Inspeção final antes do envio
Inspeção de embalagens de moldes de exportação

Prazo de entrega

Forneça relatórios semanais de progresso para mantê-lo sempre informado sobre o status.

Nossa dedicada equipe de gerenciamento de projetos, composta por 17 gerentes de projetos, concluiu com sucesso mais de 10.000 projetos de ferramentas para moldes de injeção plástica com um registro de zero falhas.

Cada projeto recebe um gerente de projeto e o ciclo do projeto é estritamente controlado de acordo com o cronograma. Fornecemos um cronograma detalhado do progresso do molde e atualizações semanais, mantendo você sempre informado sobre o status do projeto.

Fornece vídeo de teste do molde on-line para que você saiba como o molde está funcionando e envia as amostras para confirmação, garantindo que atendam às suas necessidades.

equipe de gerenciamento de projetos em Alpine Mold

cronograma de processo de molde e atualização semanal

Fluxo de trabalho dos nossos serviços de fabricação de moldes

Na Alpine Mold , nosso fluxo de trabalho sistemático de fabricação de moldes garante soluções de engenharia precisa, e esse processo é normalmente dividido em seis etapas:

Fluxo de trabalho de serviços de fabricação de moldes

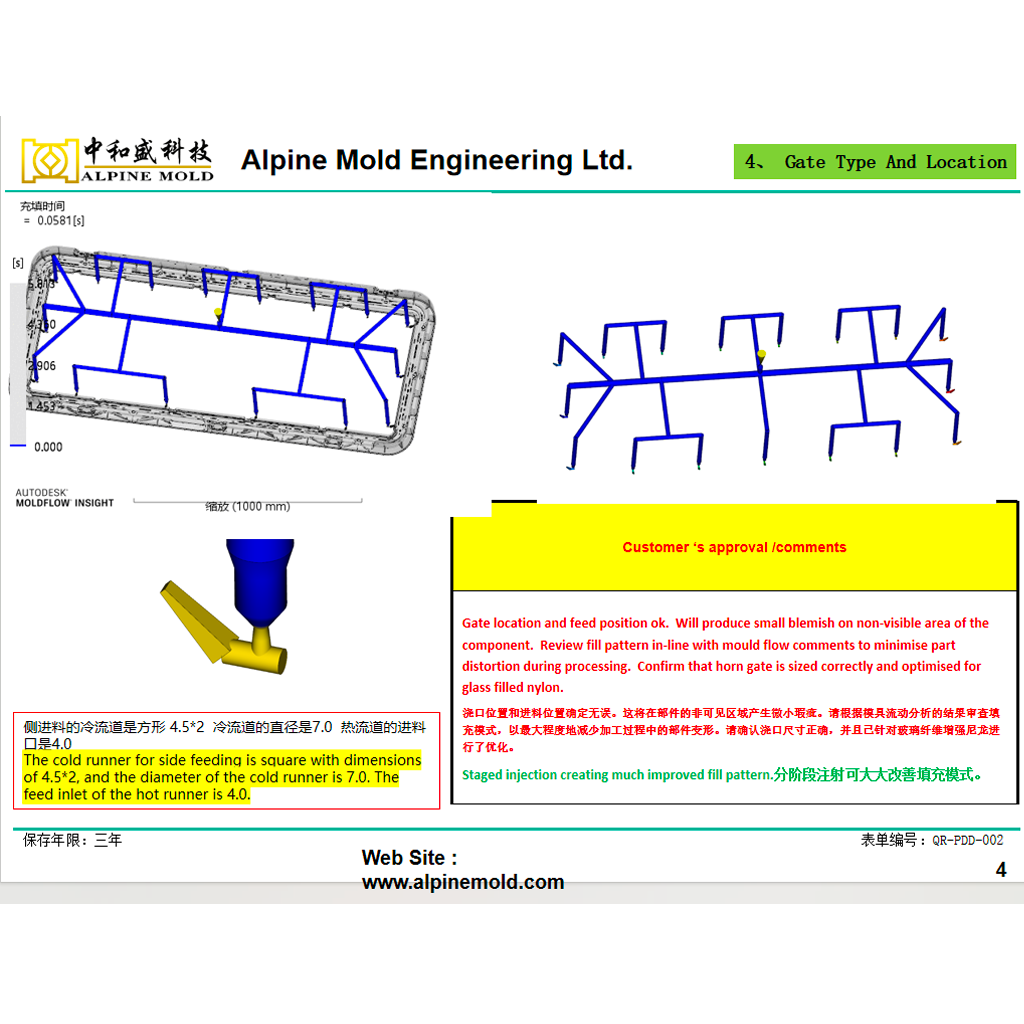

1.Relatório DFM e Fluxo de Molde

Depois que o cliente faz um pedido, nossos engenheiros farão primeiro um relatório DFM e uma análise do fluxo do molde com base nos desenhos 2D e 3D para verificação e confirmação do cliente. Isso nos permite mitigar proativamente riscos potenciais no projeto de moldes e na produção de moldagem por injeção.

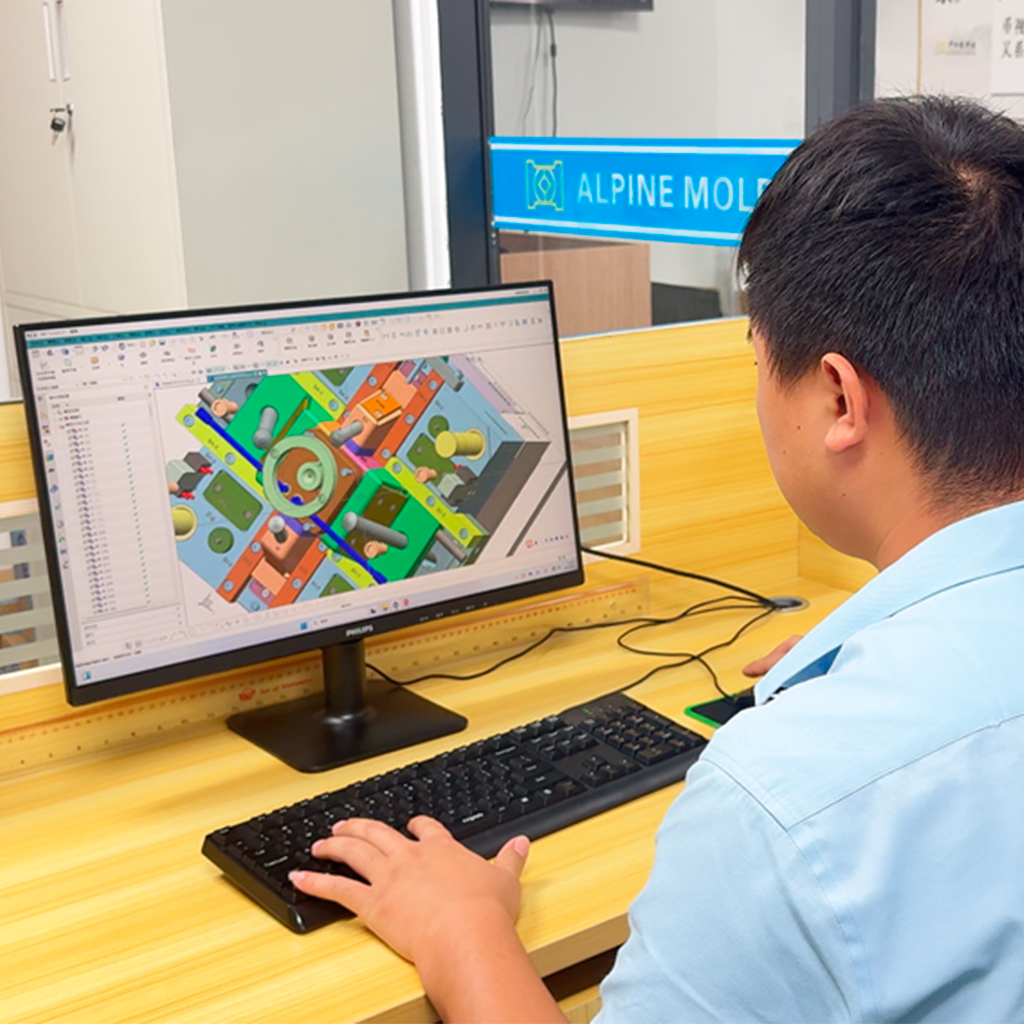

Projeto de desenho de molde 2.3D

Depois que o cliente confirmar que o relatório DFM e a análise do fluxo do molde estão corretos,

nossos engenheiros levarão cerca de 2 a 3 dias

3. Usinagem de molde de precisão

Depois que o cliente confirma que o projeto do molde está correto, iniciamos a fabricação do molde, incluindo perfuração, usinagem CNC, EDM, corte de arame, retificação, polimento, etc. Durante esse processo, atualizaremos nosso cliente com o relatório de processamento do molde todas as semanas.

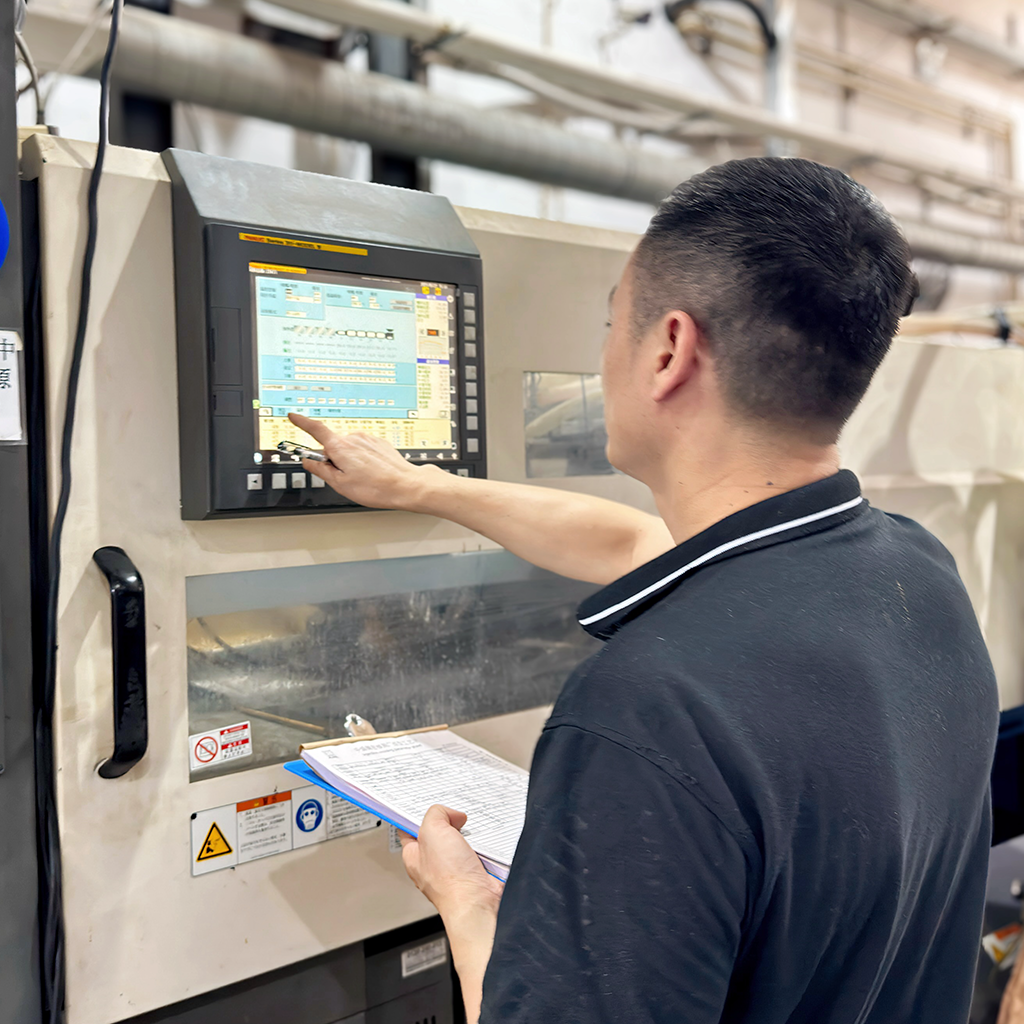

4. Montagem do molde e teste do molde

Após a montagem dos componentes do molde, realizamos uma inspeção abrangente da montagem do molde e testes funcionais. Durante a fase de teste do molde, registramos meticulosamente os principais parâmetros de moldagem por injeção, analisamos defeitos do produto e otimizamos o molde e o processo de acordo.

5. Confirmação de Amostra T1

Após o primeiro teste do molde, inspecionaremos as dimensões das amostras T1 para confirmar se atendem aos requisitos de tolerância especificados nos desenhos 2D do cliente. Ao mesmo tempo, enviaremos um relatório de teste dimensional completo e as amostras ao cliente para revisão e confirmação.

6. Embalagem e envio

Depois de receber a confirmação da amostra do cliente, limparemos completamente e aplicaremos tratamento de prevenção de ferrugem ao molde e usaremos caixas de madeira reforçadas e resistentes a choques para embalagem para garantir que o molde seja entregue com segurança e sem danos no local designado pelo cliente no prazo.

Faça uma cotação agora

Por que nos destacamos

Na Alpine Mold , combinamos forte conhecimento em engenharia, equipamentos de fabricação avançados e ampla experiência na fabricação de moldes de exportação para clientes globais. Nossa equipe fornece moldes de precisão que atendem aos padrões internacionais e apresentam desempenho confiável nas instalações de produção de clientes em todo o mundo, ajudando a reduzir o risco do projeto, melhorar a eficiência e colocar produtos no mercado com mais rapidez.

Serviços de fabricação de moldes de injeção

Décadas de Engenharia

Nosso fundador, Richard Lei, tem 33 anos de experiência na indústria de moldes e lidera uma equipe de engenharia qualificada de 25 pessoas, incluindo 6 engenheiros seniores com mais de 20 anos de experiência.

Gestão de Projetos Globais

Apoiados por uma equipe dedicada de gerenciamento de projetos, fornecemos cronogramas claros, atualizações semanais de progresso e comunicação eficiente durante todo o processo de desenvolvimento de moldes, garantindo uma colaboração tranquila com clientes em todo o mundo.

Mais de 10.000 moldes entregues

Desde 2002, Alpine Mold concluiu com sucesso mais de 10.000 projetos de moldes para clientes em todo o mundo, mantendo um recorde de zero falhas. Esta extensa experiência em projetos nos permite fornecer soluções de ferramentas confiáveis que atendem aos exigentes requisitos da produção global.

Entrega rápida

Com fabricação interna eficiente e gerenciamento de projeto simplificado, nosso prazo de entrega padrão do molde é normalmente de 4 a 6 semanas, garantindo entrega rápida, mantendo alta precisão e qualidade confiável.

Nossa Força

Oficina de fabricação de moldes de injeção

40+

Fabricação de moldes

Departamento

15+

Máquinas CNC

20+

Departamento de Design de Moldes

10+

Máquinas EDM

20+

Departamento de Usinagem CNC

15+

Máquinas de corte de fio

10+

Usinagem EDM

Departamento

30+

Máquinas de injeção

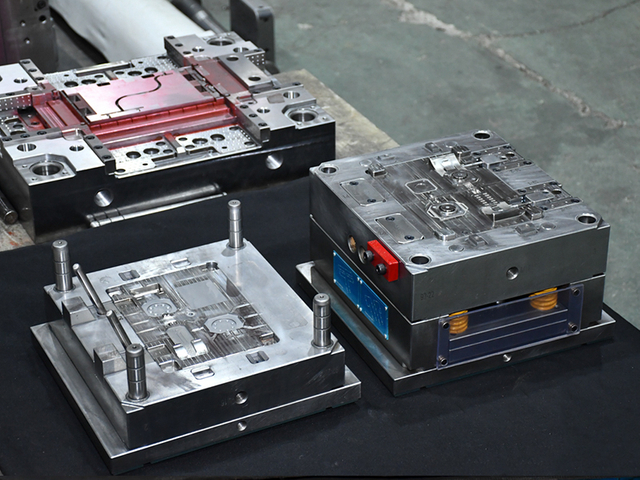

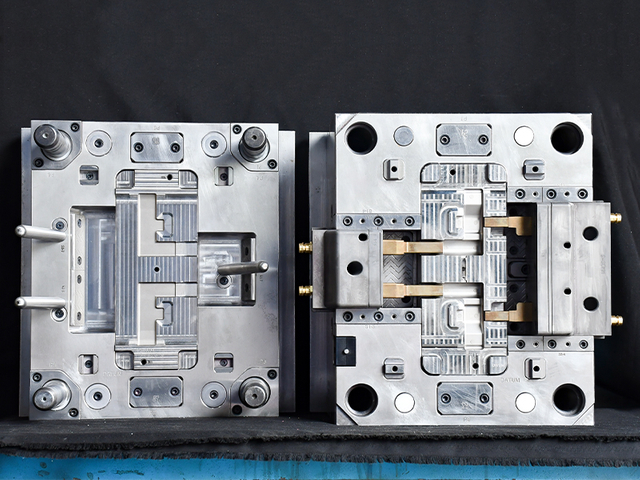

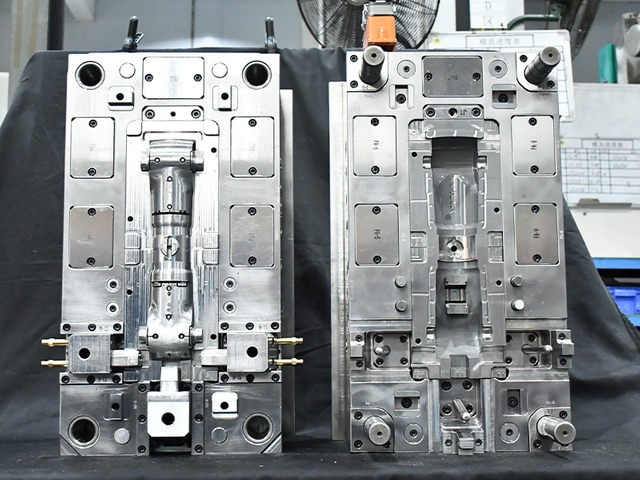

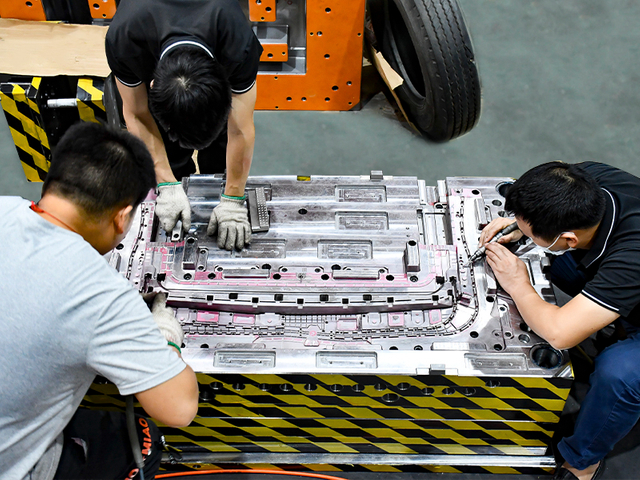

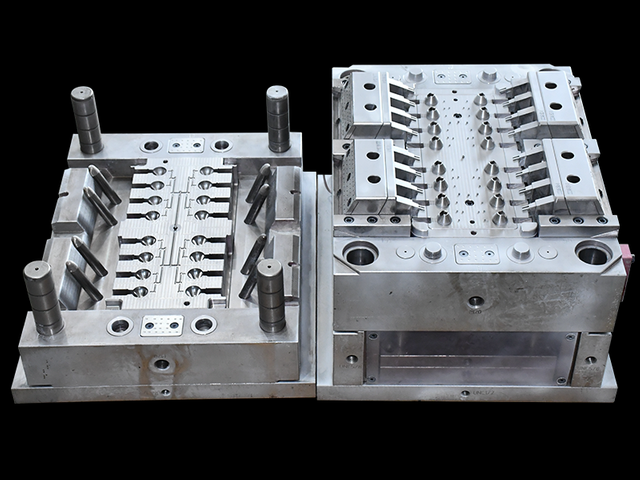

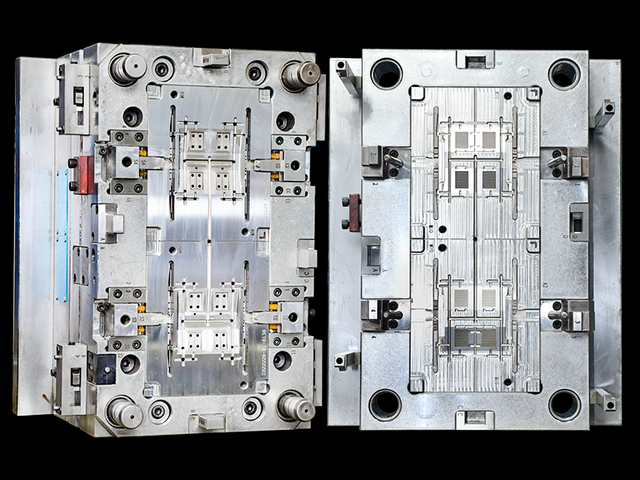

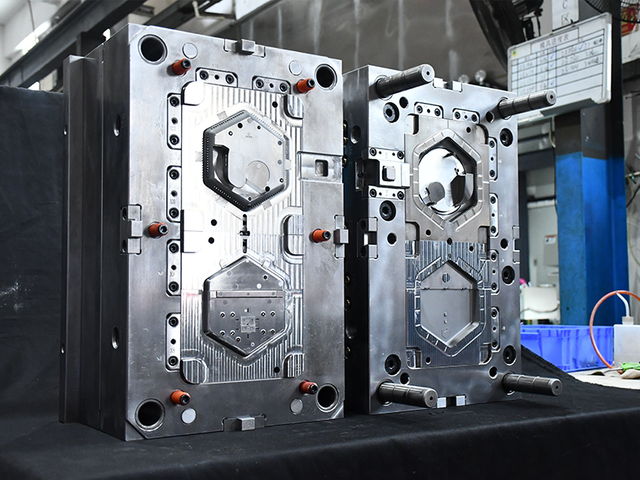

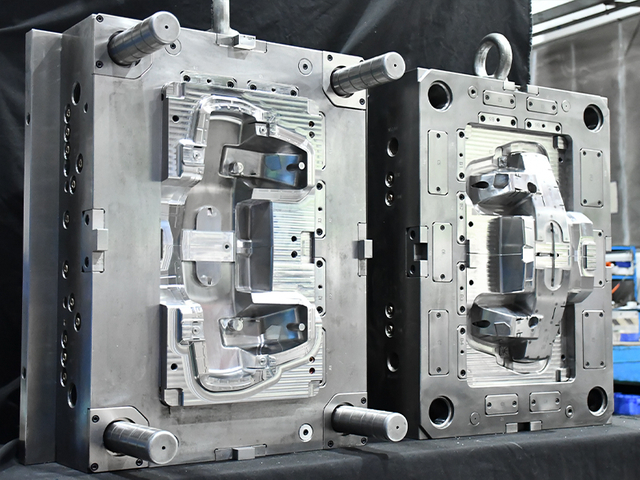

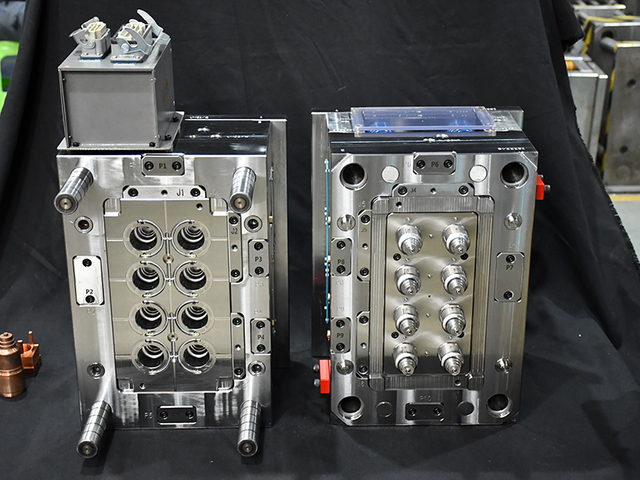

Nossa Galeria de Moldes de Injeção de Plástico

Molde de injeção de plástico: o guia de perguntas frequentes definitivo

O guia de hoje ajudará a entender tudo o que você tem perguntado sobre moldes para injeção de plástico.
Então, se você quer ser um especialista em moldes para injeção de plástico, aqui estão todas as informações que você procura.

O que é fabricação de moldes de injeção de plástico?

A fabricação de moldes de injeção de plástico refere-se ao processo completo de transformação de materiais de aço para ferramentas ou liga de alumínio em um molde durável, repetível e de precisão, capaz de produzir peças plásticas. Isto é conseguido através de projetos e processos profissionais de moldes, incluindo usinagem CNC, EDM, corte de fio, polimento, montagem e depuração, etc., com base nos desenhos de projeto 2D e 3D do produto.

Quando o molde é instalado e executado na máquina de moldagem por injeção, a matéria-prima plástica é aquecida e derretida e, em seguida, injetada na cavidade do molde sob alta pressão. Após resfriamento e solidificação, a peça plástica desejada é formada. A qualidade geral e a eficiência do processo de moldagem por injeção são altamente dependentes da precisão da fabricação do molde de injeção.

Embora o investimento inicial na fabricação de moldes de injeção seja relativamente alto, o custo por peça diminui rapidamente à medida que o volume de produção aumenta. Para requisitos de alto volume, esta representa a solução de fabricação mais econômica.

Quais materiais são usados em ferramentas de moldagem por injeção?

1. Aço ferramenta

2.Aço inoxidável

3. Alumínio

Quais são as vantagens do molde de injeção de plástico?

Ele permite que os fabricantes produzam peças com tolerâncias restritas e excelente precisão dimensional, tornando-o ideal para componentes complexos em indústrias como eletrônica, automotiva e dispositivos médicos.

Ele também permite a produção de alto volume com tempos de ciclo estáveis, reduzindo efetivamente o custo por peça e tornando-o um dos métodos de fabricação mais econômicos para grandes tiragens.

Além disso, pode criar formas complexas, paredes finas e recursos detalhados que seriam difíceis ou impossíveis de serem alcançados com outros processos de fabricação.

Também pode obter superfícies lisas, texturas ou acabamentos de alto brilho diretamente do molde, muitas vezes eliminando a necessidade de operações de acabamento secundário.

Ele foi projetado para longos ciclos de produção e pode produzir centenas de milhares ou até milhões de peças com manutenção adequada e desempenho estável.

Quais são as limitações do molde de injeção de plástico?

Porque requer projeto e fabricação de precisão, o que significa que o investimento inicial em ferramentas pode ser relativamente alto, especialmente para moldes complexos ou com múltiplas cavidades.

Dependendo da sua complexidade, o seu ciclo de desenvolvimento pode demorar várias semanas ou até mais, porque o molde deve ser concebido, fabricado, montado e testado antes de poder ser colocado em produção.

Devido ao alto custo inicial do ferramental, os moldes de injeção são mais adequados para produção de médio a alto volume do que para pequenas tiragens.

Quais são as indústrias que utilizam moldes de injeção?

Os moldes de injeção são amplamente utilizados em muitas indústrias porque permitem a produção em massa de peças plásticas de alta precisão com qualidade consistente e alta eficiência.
Indústria automotiva: como painéis, peças de acabamento interno, conectores, caixas de sensores e componentes de iluminação.
Eletrônicos de consumo: como interruptores, conectores, caixas de dispositivos e componentes plásticos estruturais.
Indústria Médica: como dispositivos médicos, equipamentos de laboratório, componentes de diagnóstico e peças plásticas médicas descartáveis.
Indústria de eletrodomésticos: como componentes de máquinas de lavar, peças de refrigeradores, caixas de ar condicionado e componentes de eletrodomésticos de cozinha.
Indústria de segurança: como caixas de câmeras de vigilância, componentes de sistemas de alarme, dispositivos de controle de acesso e equipamentos de detecção de incêndio.
Indústria de embalagens: como tampas plásticas, fechos, recipientes e outros componentes de embalagens.
Equipamentos Industriais: como carcaças de máquinas, engrenagens e peças plásticas estruturais duráveis usadas em máquinas industriais.
Produtos de consumo: como brinquedos, caixas de armazenamento, embalagens de cosméticos e diversos produtos plásticos domésticos.

Como fazer um molde de injeção de plástico？

A fabricação de um molde de injeção de plástico é um processo de engenharia complexo que requer projeto, usinagem e testes precisos. Abaixo estão as principais etapas normalmente seguidas pelos fabricantes de moldes profissionais para produzir um molde de injeção de alta qualidade.

Receber pedido de molde e desenhos: Receba o pedido de molde junto com os desenhos das peças 2D e 3D e confirme material, tolerâncias, acabamento superficial e volume de produção esperado.
Execute a análise DFM: avalie a espessura da parede, ângulos de inclinação, posição da linha de partição, viabilidade da porta e riscos potenciais de moldagem para garantir que o projeto seja adequado para fabricação.
Confirme o DFM com o cliente: Envie o relatório DFM ao cliente e confirme as otimizações de projeto propostas antes de iniciar o projeto do molde.
Conduza a análise do fluxo do molde: simule o comportamento do enchimento para otimizar a localização da porta, o equilíbrio do fluxo, o layout de resfriamento e evite possíveis defeitos, como armadilhas de ar ou linhas de solda.
Projeto completo do molde: Desenvolva o projeto detalhado do molde, incluindo estrutura do núcleo e da cavidade, sistema de canais e portas, canais de resfriamento, layout do ejetor e ações laterais, se necessário.
Obtenha a aprovação do projeto do molde: Envie os desenhos do projeto do molde ao cliente e obtenha a aprovação formal antes de iniciar a fabricação do molde.
Prepare os materiais do molde: Selecione o aço do molde e os padrões de base do molde adequados e solicite todos os materiais necessários e componentes padrão do molde.
Componentes do molde da máquina: Use fresagem CNC, EDM e usinagem EDM com fio para fabricar o núcleo, a cavidade e as pastilhas de precisão.
Execute o ajuste e montagem do molde: Monte todos os componentes do molde e garanta o alinhamento preciso, a vedação adequada e o movimento suave dos mecanismos do molde.
Aplicar Acabamento de Superfície: Realize polimento ou texturização de acordo com os requisitos de acabamento de superfície especificados da peça plástica.
Conduza o teste do molde: teste o molde em uma máquina de moldagem por injeção para verificar a qualidade da peça e otimizar os parâmetros de moldagem.
Aprovação de amostra do cliente: Envie amostras de teste ao cliente para confirmação e aprove o molde para produção em massa assim que as peças atenderem a todos os requisitos.

Como funcionam os moldes de injeção?

Muitas pessoas estão curiosas para saber como realmente funciona um molde de injeção? Vamos decompô-lo.

Primeiramente, uma vez montado o molde, verificamos tudo para ter certeza de que está tudo bem.

Em seguida, o molde é montado na máquina de injeção.
Em seguida, os pellets de plástico são despejados na tremonha da máquina.
O parafuso gira e empurra-os para frente, enquanto o aquecedor os derrete em plástico líquido.
O parafuso continua empurrando, enchendo rapidamente a cavidade do molde até que esteja completamente cheia.
Em seguida, o sistema de refrigeração começa a funcionar, retirando o calor e ajudando a peça a esfriar mais rápido.

Depois de solidificada, a haste ejetora empurra os pinos para frente e a peça sai facilmente.
Finalmente, o molde fecha novamente e o ciclo se repete para fazer mais peças.

Quanto custa um molde de injeção de plástico?

O custo de um molde de injeção de plástico pode variar amplamente dependendo da complexidade da peça, tamanho do molde, materiais e requisitos de fabricação.

Moldes simples para pequenas peças plásticas podem custar cerca de US$ 1.000 a US$ 5.000.

Moldes de média complexidade com melhor aço e maior precisão normalmente variam de US$ 5.000 a US$ 20.000.

Moldes altamente complexos com múltiplas cavidades, controles deslizantes ou sistemas de canais quentes podem custar de US$ 20.000 a US$ 100.000 ou mais.

Fatores adicionais, como seleção do aço do molde, número de cavidades, requisitos de acabamento superficial e volume de produção também podem influenciar significativamente o preço final do molde.

Por que os moldes de injeção de plástico custam tanto?

Os moldes de injeção de plástico podem ser caros, normalmente variando de US$ 1.000 a mais de US$ 100.000, dependendo da complexidade e do tamanho.
Os moldes de injeção de plástico podem ser caros devido a vários fatores principais:

Qualidade dos materiais: Os moldes de alta qualidade são construídos a partir de metais premium, como alumínio para aeronaves ou aços para moldes endurecidos, que são essenciais para a produção de peças duráveis e precisas.
Mão de obra qualificada: Os fabricantes de moldes são profissionais altamente qualificados que muitas vezes passam anos, senão décadas, aprimorando seu ofício. Sua experiência é crucial para projetar e fabricar moldes eficazes.
Ferramentas e tecnologia avançadas: Os fabricantes de moldes exigem ferramentas caras, incluindo software especializado, máquinas CNC e acessórios de precisão, que contribuem para o custo geral de produção de moldes.
Complexidade e tamanho: O tempo necessário para criar um molde pode variar significativamente, variando de alguns dias a várias semanas, dependendo da complexidade e do tamanho do produto final. Projetos mais complexos aumentam naturalmente o tempo e o esforço envolvidos.

Como reduzir potencialmente os custos do molde?

Otimize o design da peça: simplifique a geometria do produto e evite cortes desnecessários ou estruturas complexas que exigem mecanismos de molde adicionais.
Mantenha uma espessura de parede uniforme: Projete uma espessura de parede consistente para melhorar a moldabilidade e reduzir a necessidade de sistemas complexos de comporta ou resfriamento.
Minimize as ações laterais: Reduza o uso de controles deslizantes, elevadores ou mecanismos de desparafusamento sempre que possível para simplificar a estrutura do molde.
Selecione o aço para molde apropriado: Escolha o aço para molde com base no volume de produção e nos requisitos de material, em vez de sempre selecionar aços de alta qualidade.
Use componentes de molde padrão: aplique bases de molde padrão e peças padrão para reduzir o tempo de usinagem e os custos dos componentes.
Reduza os requisitos de acabamento superficial: Evite polimento excessivo desnecessário ou texturas especiais, a menos que seja necessário para a função do produto.
Otimize o design da comporta e do canal: O posicionamento adequado da comporta e o layout do canal podem melhorar o equilíbrio do enchimento e reduzir a complexidade do molde.
Considere cuidadosamente os moldes com múltiplas cavidades: Use moldes com múltiplas cavidades para grandes volumes de produção para reduzir o custo por peça.
Conduza análises antecipadas de DFM e fluxo de molde: identificar problemas de projeto antecipadamente ajuda a evitar modificações caras no molde posteriormente.
Trabalhe com um fabricante de moldes experiente: um fabricante de moldes experiente pode recomendar otimizações de projeto que reduzam custos e, ao mesmo tempo, mantenham a qualidade.

Quanto tempo leva para fazer um molde de injeção de plástico?

O tempo de fabricação de um molde de injeção de plástico normalmente varia de 3 a 8 semanas, dependendo da complexidade da peça, do tamanho do molde e da estrutura necessária do molde.

Moldes simples: Para pequenas peças plásticas com estrutura simples e sem ações laterais, a fabricação do molde geralmente leva cerca de 3 a 4 semanas.

Moldes de média complexidade: Para moldes que incluem controles deslizantes, elevadores ou requisitos de maior precisão, o prazo de entrega típico é de cerca de 4 a 6 semanas.

Moldes complexos: Moldes grandes, moldes com múltiplas cavidades ou moldes com mecanismos complexos podem exigir de 6 a 8 semanas ou mais para serem concluídos.

O cronograma geral geralmente inclui análise DFM, projeto de molde, preparação de aço, usinagem CNC, processamento EDM, ajuste de molde, polimento, montagem e teste de molde.

Trabalhar com um fabricante de moldes experiente e concluir as revisões do projeto antecipadamente pode ajudar a reduzir atrasos e garantir que o molde seja entregue dentro do prazo.

Qual é a expectativa de vida de um molde de injeção de plástico?

A expectativa de vida de um molde de injeção de plástico normalmente varia de 100.000 a mais de 1.000.000 de ciclos, dependendo do material do molde, da resina plástica, do projeto do molde, da fabricação e da manutenção do molde.

Moldes de protótipo: moldes de alumínio ou aço macio usados para produção de baixo volume geralmente duram cerca de 5.000 a 50.000 ciclos.

Moldes de produção padrão: Os moldes feitos de aço pré-endurecido, como o P20, geralmente duram cerca de 300.000 a 500.000 ciclos em condições normais de produção.

Moldes de produção de alto volume: Moldes de aço endurecido, como H13 ou S136, podem atingir 1.000.000 de ciclos ou mais quando projetados e mantidos adequadamente.

Como projetar um molde para injeção de plástico？

Projetar um molde de injeção de plástico é uma etapa crítica no processo de moldagem por injeção porque o molde determina a qualidade do produto final, a eficiência da produção e o custo de fabricação. Um molde bem projetado garante produção estável, dimensões precisas e qualidade de superfície consistente.

Princípios-chave do projeto do molde de injeção
Compreenda os requisitos do produto: Antes de projetar o molde, os engenheiros devem compreender claramente a função do produto, o material plástico, as tolerâncias, o acabamento superficial e o volume de produção esperado.
Garanta ângulos de inclinação adequados: Os ângulos de inclinação devem ser aplicados em superfícies verticais para que a peça moldada possa ser ejetada suavemente sem danificar o produto ou o molde.
Mantenha a espessura uniforme da parede: A espessura consistente da parede ajuda a evitar defeitos como empenamento, marcas de afundamento e resfriamento irregular durante o processo de injeção.
Reduza a complexidade desnecessária: Evite cortes excessivos ou estruturas complicadas sempre que possível para simplificar o projeto do molde e reduzir os custos de fabricação.
Considere o encolhimento do material: Diferentes materiais plásticos encolhem durante o resfriamento, portanto, os projetistas de moldes devem compensar o encolhimento ao criar as dimensões do núcleo e da cavidade.

Processo Básico de Projeto de Molde de Injeção
1. Analise a Peça Plástica: Revise o modelo 3D para avaliar a geometria do produto, o tipo de material, a taxa de encolhimento, a distribuição da espessura da parede e a viabilidade geral da moldagem.
2. Determinar a estrutura do molde: Decida o tipo de molde apropriado, como molde de duas placas, molde de três placas ou moldes com controles deslizantes ou elevadores, dependendo da geometria da peça.
3. Defina a linha de partição: Identifique a superfície de partição ideal para que o molde possa abrir facilmente e a peça moldada possa ser liberada suavemente.
4. Projete o núcleo e a cavidade: Crie a geometria do núcleo e da cavidade com base no modelo da peça, considerando a compensação de contração e as tolerâncias dimensionais.
5. Projete o sistema de corredor e portão: Selecione o tipo de portão e o layout do corredor para garantir um fluxo de fusão equilibrado e um enchimento estável do material plástico.
6. Projete o sistema de resfriamento: Organize canais de resfriamento dentro do molde para manter a distribuição uniforme da temperatura e reduzir o tempo de ciclo.
7. Projete o sistema de ejeção: Posicione os pinos, luvas ou placas ejetoras com cuidado para que a peça moldada possa ser liberada sem deformação ou danos à superfície.
8. Projete canais de ventilação: Adicione áreas de ventilação para permitir que o ar preso escape durante a injeção e evitar marcas de queimaduras ou disparos curtos.
9. Selecione materiais e componentes do molde: Escolha aço para molde, bases de molde e componentes padrão adequados de acordo com os requisitos de produção.
10. Valide o projeto do molde: execute a revisão do DFM e a análise do Moldflow para verificar o projeto do molde e identificar possíveis problemas de fabricação.

Considerações importantes de projeto
Nervuras e reforços: Nervuras são frequentemente usadas para melhorar a resistência estrutural, mantendo a espessura da parede relativamente fina.
Raios e filetes de canto: cantos arredondados melhoram o fluxo de material e reduzem a concentração de tensão em peças moldadas.
Requisitos de acabamento superficial: O nível de polimento do molde deve corresponder à qualidade superficial exigida para o produto final.
Volume de produção: A quantidade de produção esperada influencia a seleção do aço do molde e da estrutura do molde.

Quais testes precisam ser feitos antes de exportar moldes?

✅ Aparência do Molde: Conforme sinalização do cliente, localizada na lateral do operador.
✅Transporte do molde: certifique-se de que os orifícios de levantamento de cada modelo estejam centralizados.
✅Mecanismo de montagem e desmontagem do molde: Inserções ou componentes bem ajustados devem ter roscas ou furos removíveis.
✅Sistema de vazamento: Especificações para o diâmetro do anel de posicionamento.
✅Sistema de resfriamento: O teste de pressão da água não deve mostrar vazamentos.
✅Sistema de Ejeção e Reset: A ejeção deve ser suave, sem travamentos ou ruídos incomuns.
✅Mecanismo deslizante: as inserções deslizantes fixas não devem oscilar lateralmente.
✅Mecanismo Ejetor Inclinado: Partes do mecanismo ejetor inclinado devem ser marcadas com códigos.
✅Cavidade e núcleo: De acordo com os requisitos do desenho, os valores de dureza da cavidade e do núcleo devem atender aos padrões.
✅Inserções e pinos: as inserções/pinos devem ser bem montadas e não muito soltas para cair livremente.
✅Sistema Hot Runner: A cavidade interna deve ter transições arredondadas, sem cantos vivos.
✅Cilindros de óleo e cilindros de ar: Cilindros de óleo e ar devem ter dispositivos de segurança de posicionamento.
✅Outros componentes: A parte inferior da manga guia deve ser projetada para ventilação.

Quem é o proprietário da ferramenta?

O cliente é proprietário da ferramenta porque paga pelos custos de desenvolvimento e fabricação do molde, quer ela permaneça no fabricante para produção ou seja enviada ao cliente.

Opção 1: Manter a ferramenta no fabricante para produção:
O cliente possui o molde e o fabricante o armazena, mantém e utiliza para produzir peças de acordo com o contrato de produção.

Opção 2: Enviar a ferramenta ao cliente após a conclusão:
O cliente possui o molde e o fabricante o envia ao cliente para que possa ser instalado e usado na própria fábrica do cliente.

Como posso obter uma cotação de molde de injeção?

Para receber uma cotação precisa do molde de injeção, o fabricante do molde geralmente precisa de várias informações importantes sobre o produto e os requisitos de produção.

Forneça desenhos 3D ou 2D:
Envie os arquivos de projeto do produto em formatos como STEP, IGS ou XT para que os engenheiros possam revisar a geometria e a estrutura do molde.

Confirme o material plástico:
Especifique o tipo de material como ABS, PP, PC, PA ou outras resinas porque diferentes materiais afetam o design e o encolhimento do molde.

Estime a quantidade de produção:
compartilhe o volume de produção esperado ou a demanda anual, pois isso ajuda a determinar o aço do molde, o número de cavidades e a vida útil do molde.

Requisitos de acabamento de superfície:
indique se a peça requer polimento, textura, pintura ou outros tratamentos de superfície.

Forneça requisitos adicionais:

inclua informações como cor, requisitos de tolerância ou embalagem especial, se aplicável.

Assim que esses detalhes forem recebidos, o fabricante do molde poderá revisar o projeto, realizar uma análise DFM, se necessário, e fornecer um orçamento detalhado.

Que tipos de opções de acabamento de superfície de molde estão disponíveis?

Os moldes de injeção de plástico podem ter acabamento com diferentes texturas de superfície, dependendo da aparência, funcionalidade e requisitos de design do produto.
Na Alpine Mold , oferecemos uma ampla gama de opções de acabamento de superfície de molde, incluindo padrões de polimento SPI, textura VDI, textura MoldTech, textura Yick Sang, texturização a laser e texturas de superfície personalizadas de acordo com as especificações do cliente.

Quais são as suas condições de pagamento para molde?

Nossas condições padrão de pagamento de molde são as seguintes:

Depósito de 4

Segundo pagamento de 30% após a conclusão do molde e antes do envio das amostras T1 (primeiro teste).

Saldo final de 30% após aprovação do cliente das amostras finais.

Como você embala moldes de injeção de plástico?

Os moldes de injeção de plástico são cuidadosamente embalados para garantir um transporte seguro e evitar danos durante o transporte.

Passo 1: Aplique óleo antiferrugem nas superfícies do molde para evitar corrosão durante o transporte.

Passo 2: Enrole o molde com filme plástico protetor para protegê-lo da umidade e poeira.

Etapa 3: Coloque o molde embrulhado em uma caixa de madeira forte e fixe-o com segurança para evitar movimentos durante o transporte.

Fabricação de moldes de injeção de plástico

Nossas capacidades

Na Alpine Mold , não apenas construímos moldes, mas também construímos ferramentas prontas para produção, projetadas para estabilidade, precisão e desempenho de longo prazo.

Integridade de Engenharia

Fabricação de ferramentas de precisão

Validado para produção

Tipos de serviços de fabricação de moldes que oferecemos

Por volume de produção:

Por material:

Por sistema de alimentação:

Desafios que você pode estar enfrentando

Como Alpine Mold resolveu os problemas

Fluxo de trabalho dos nossos serviços de fabricação de moldes

1.Relatório DFM e Fluxo de Molde

Projeto de desenho de molde 2.3D

3. Usinagem de molde de precisão

4. Montagem do molde e teste do molde

5. Confirmação de Amostra T1

6. Embalagem e envio

Décadas de Engenharia

Gestão de Projetos Globais

Mais de 10.000 moldes entregues

Entrega rápida

40+

15+

20+

10+

20+

15+

10+

30+

Nossa Galeria de Moldes de Injeção de Plástico

Molde de injeção de plástico: o guia de perguntas frequentes definitivo

O que é fabricação de moldes de injeção de plástico?

Quais materiais são usados ​​em ferramentas de moldagem por injeção?

1. Aço ferramenta

2.Aço inoxidável

3. Alumínio

Como funcionam os moldes de injeção?

Como projetar um molde para injeção de plástico？

Quais testes precisam ser feitos antes de exportar moldes?

Links rápidos

Indústrias

Capacidades

Contate-nos

Quais materiais são usados em ferramentas de moldagem por injeção?
