自動車用射出成形サービス

Alpine Moldは、精密自動車プラスチック部品向けのワンストップの自動車射出成形ソリューションを提供します。社内での金型設計や工具の製造から射出成形の製造まで、安定した寸法、厳しい公差、一貫した品質の実現をお手伝いします。

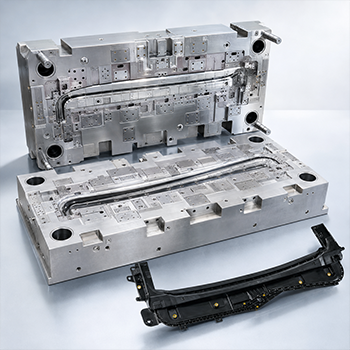

当社の自動車用射出成形ソリューション

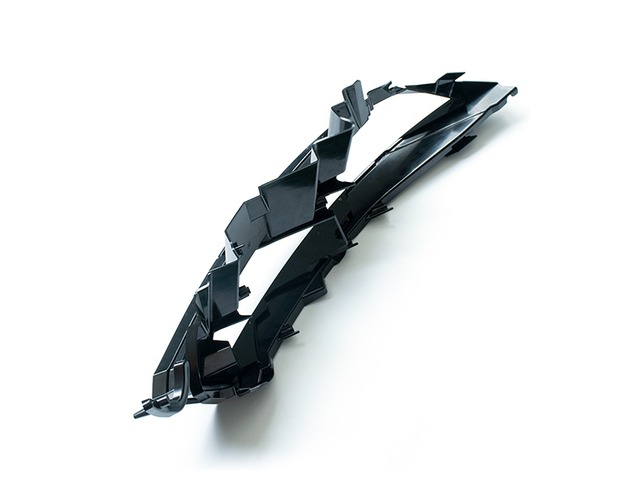

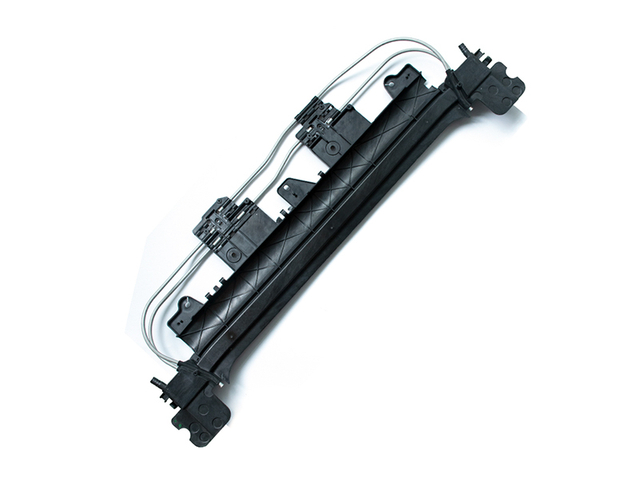

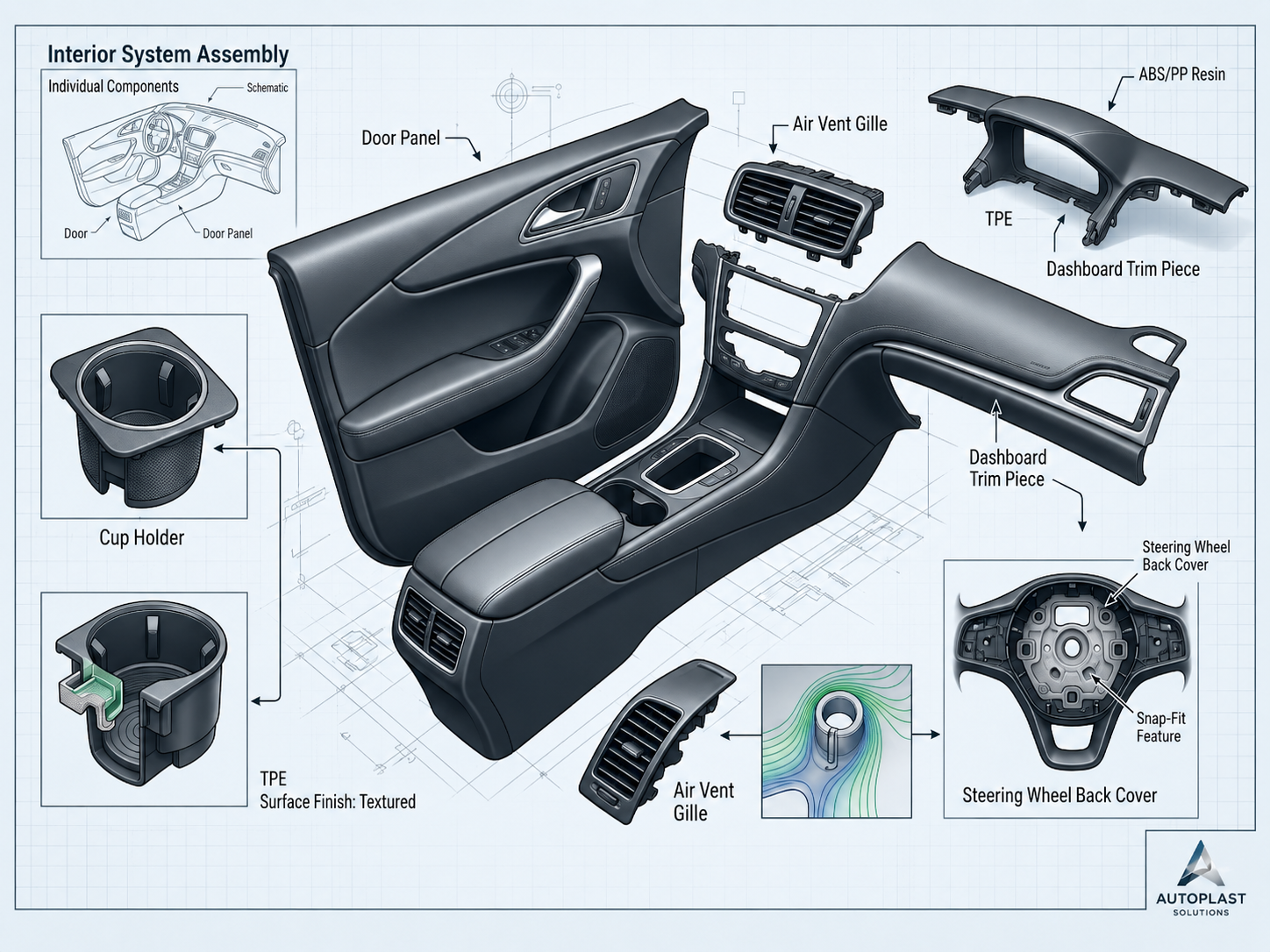

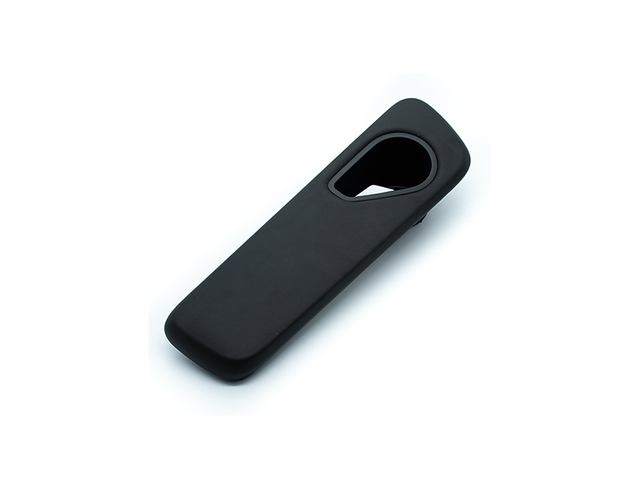

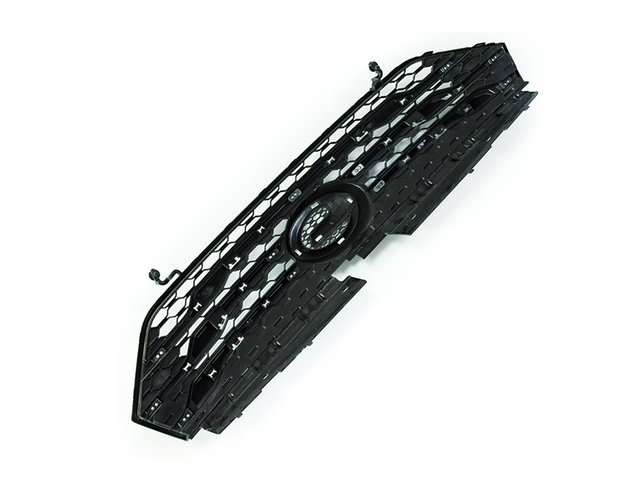

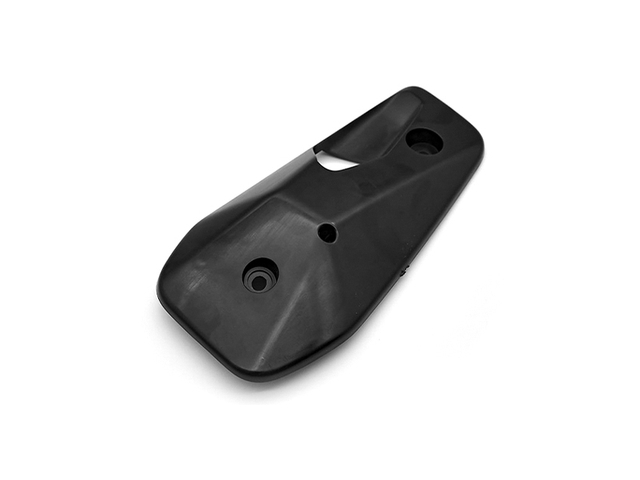

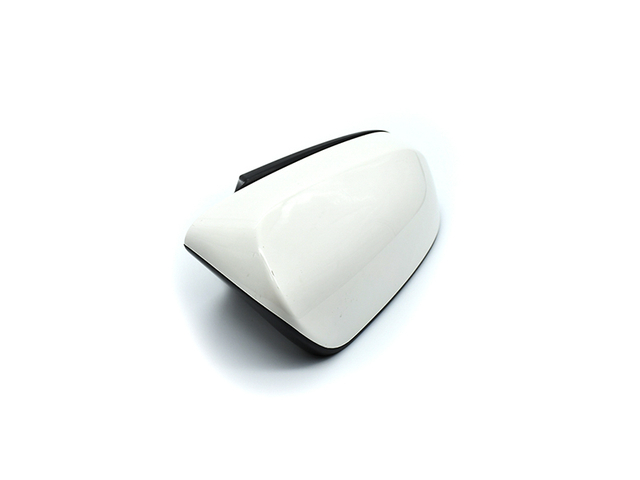

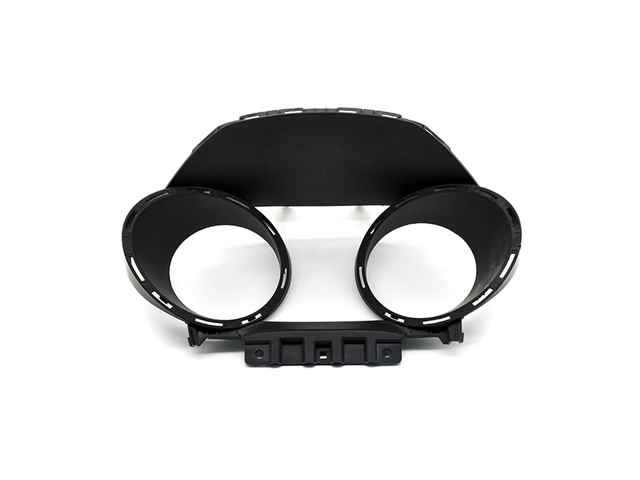

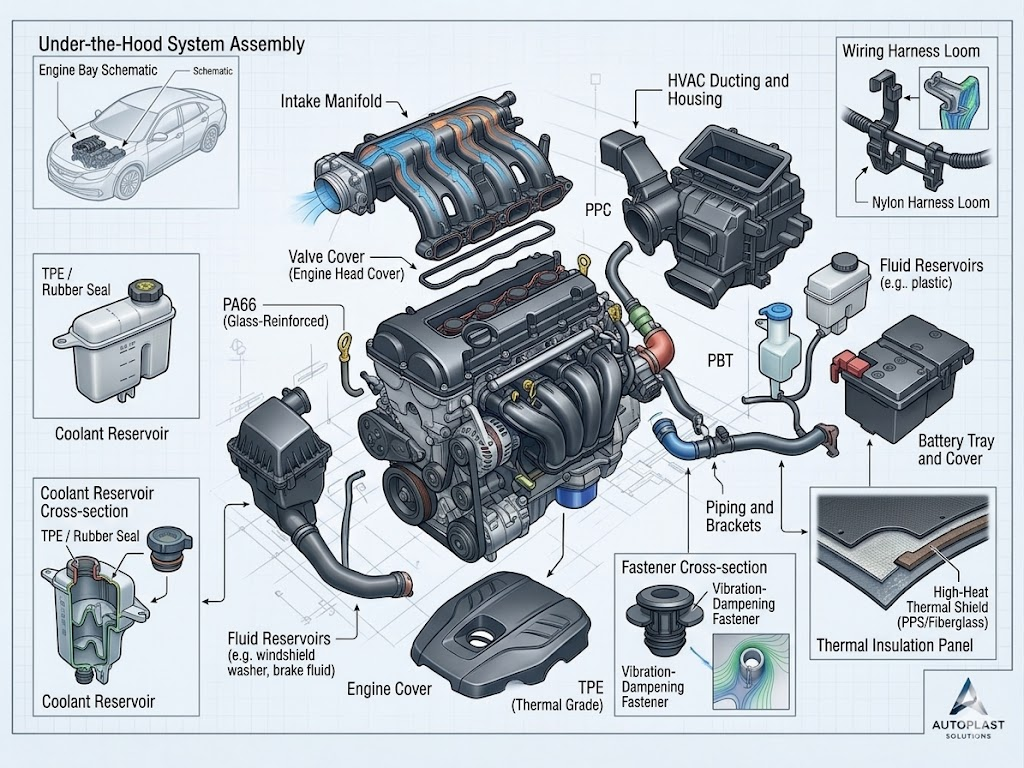

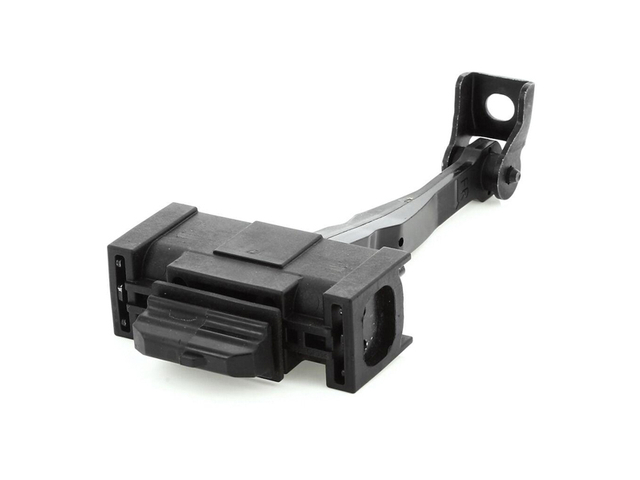

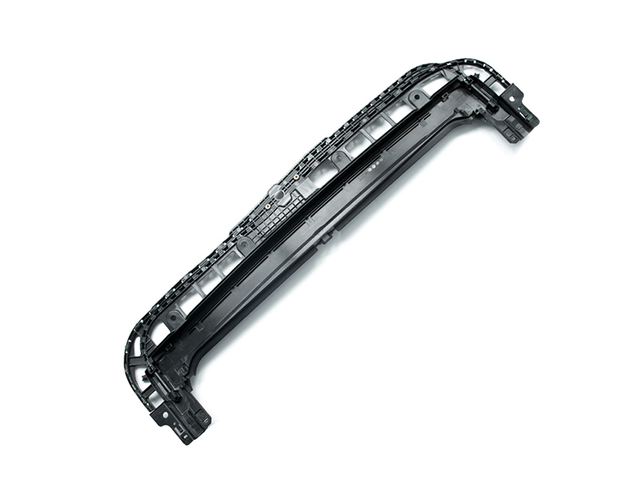

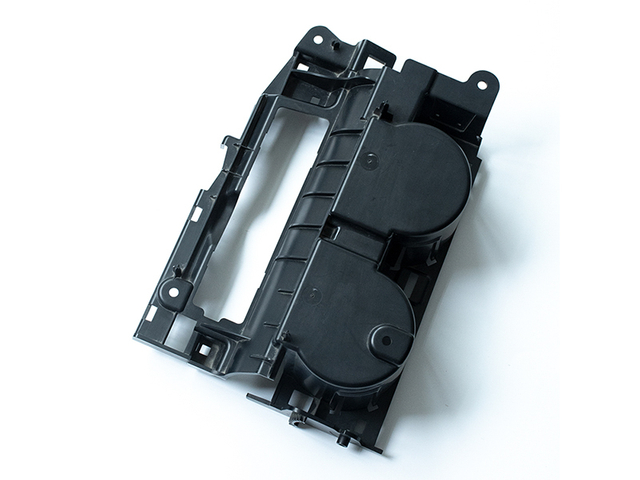

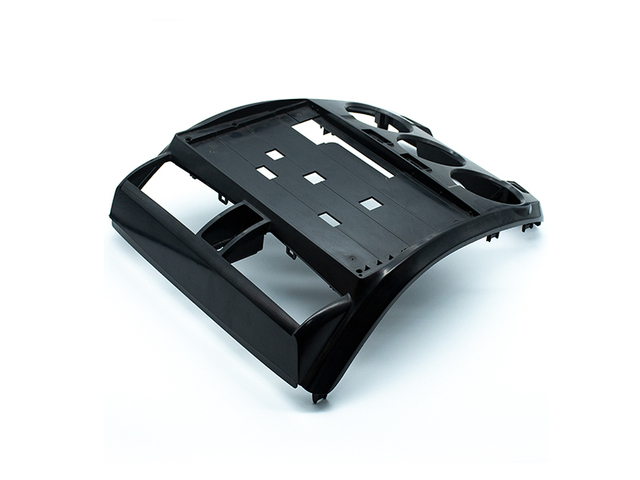

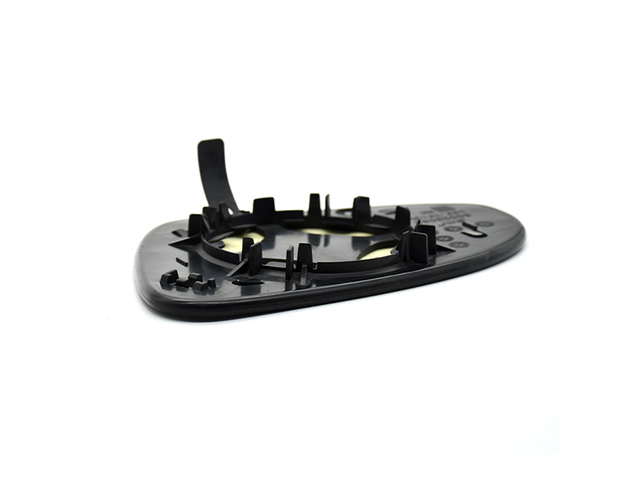

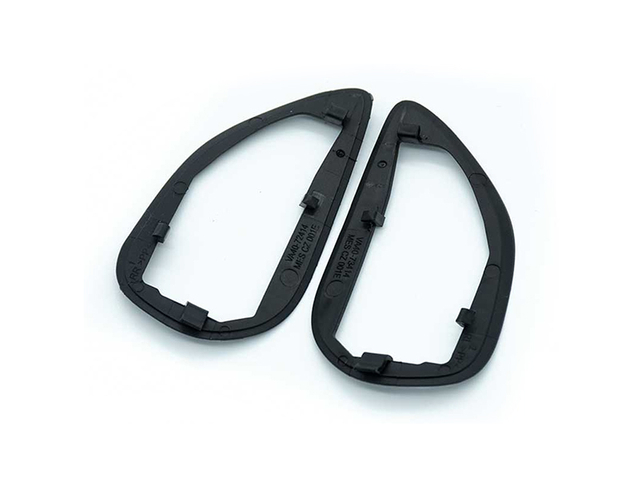

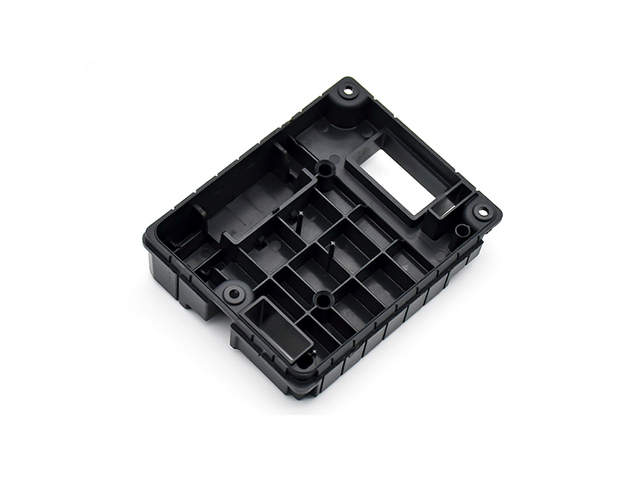

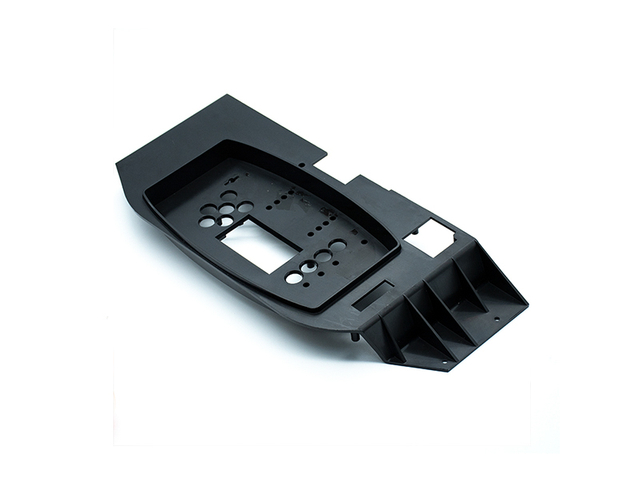

当社が製造する射出成形自動車部品の種類

表面および後処理オプション

映り込みが少なく、指紋が目立ちにくくなっています。自動車のハウジングによく使われます。

表面のグリップ力を高め、欠陥を隠します。

高光沢から鏡面仕上げまで。 SPI-A2 は自動車製品の注文の 70% で使用されています。

弊社が提供できる標準書類

Alpine Mold 、明確なコミュニケーション、透明性、および製造検証を保証するために、金型開発および自動車射出成形製造全体にわたって標準的な技術文書と品質文書を提供します。





当社はお客様のご注文の品質を保証することに尽力しており、必要に応じて証明書やレポートを提供することができます。当社は以下のドキュメントとレポートを提供しています:

   DFM 解析レポート
   モールド フロー解析レポート

  3D 金型設計図
  詳細なツーリング スケジュールとタイムライン
 オリジナルの鋼材証明書

  熱処理硬度証明書
  フルモールド試作レポート (T1、T2、およびさらなる改訂版)

成形サンプルの寸法検査報告書                                                                           サンプル検査報告書

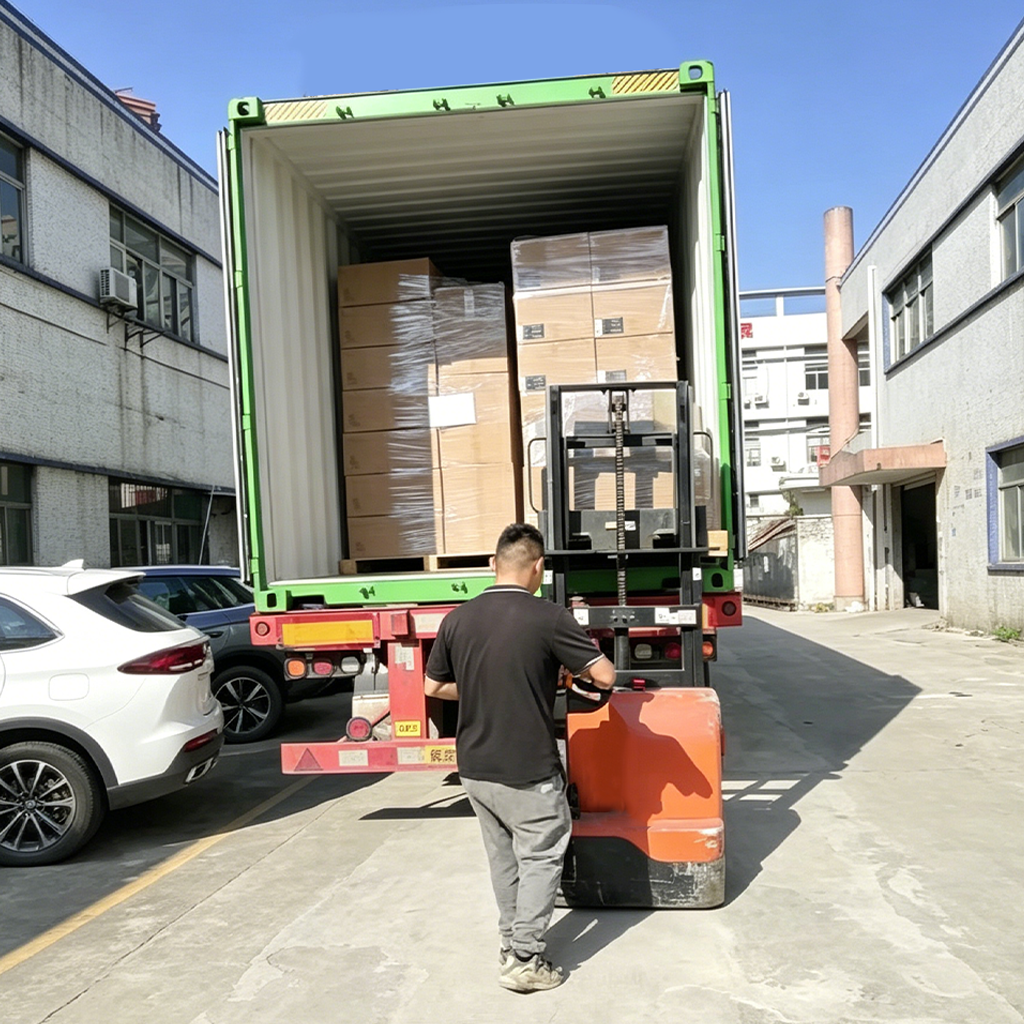

  納品前の最終梱包および出荷書類



自動車用射出成形品の品質管理

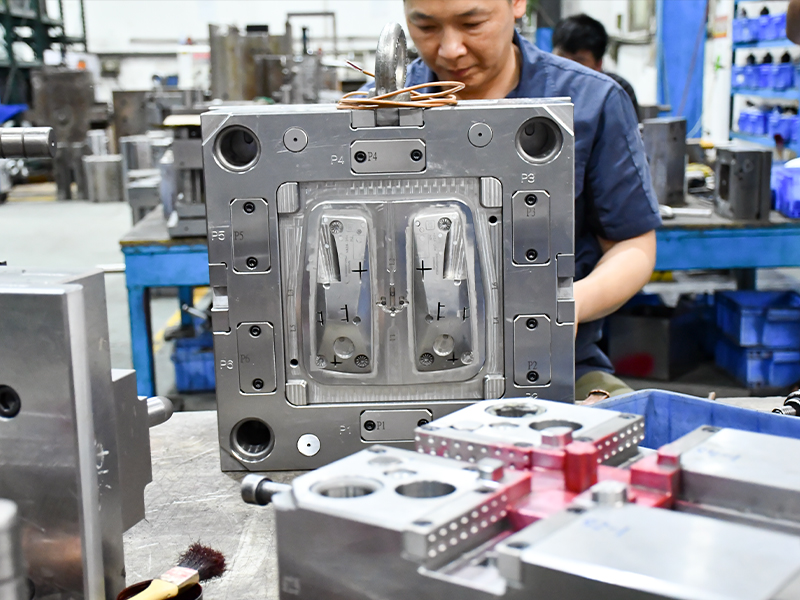

自動車用金型の品質管理

 金型鋼の硬さ検査

 証明書付き熱処理硬さ検査

 鋼加工の工程内検査

  銅電極の検査

 金型コアとキャビティの寸法検査

 古い組立前検査

 金型試作報告書とサンプル検査

 出荷前の最終検査
 金型のメンテナンス
 完全で追跡可能な文書



射出成形の品質管理

 信頼できるサプライヤーと認定された原材料

 製造前に材料の乾燥条件を確認する

 安定した設定を備えた先進の射出成形機

  厳格な生産工程管理

 SOP と品質管理チェックポイントに従います

 2時間ごとにランダム検査を実施

 材料や製造記録のトレーサビリティを維持
 出荷前に最終検査（FQC）を実施







にAlpine Moldを使用する理由 自動車 射出成形

自動車射出成形: 究極のガイド

今日のガイドは、自動車射出成形についての質問をすべて理解するのに役立ちます。
したがって、自動車用射出成形の専門家になりたい場合は、探していたすべての情報がここにあります。

自動車用射出成形とは何ですか?

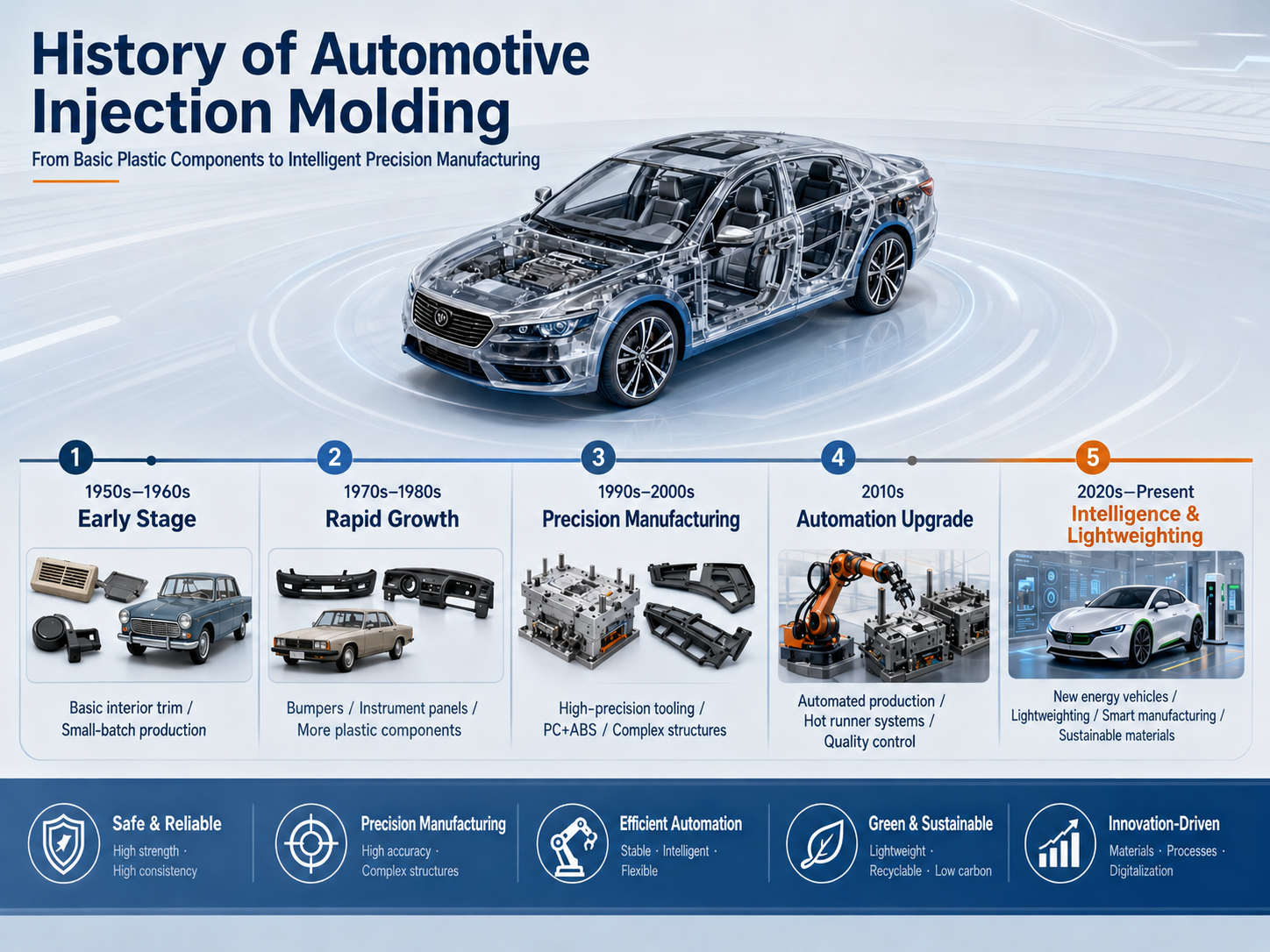

自動車用射出成形の歴史とは何ですか?

自動車用射出成形の利点は何ですか?

自動車射出成形は、自動車のプラスチック部品の製造にいくつかの重要な利点をもたらします。これは、自動車メーカーが大量生産において安定した性能を備えた、軽量で複雑な高品質のプラスチック部品を製造するのに役立ちます。

自動車用射出成形プロセスとは何ですか?

自動車射出成形は、プラスチック樹脂を溶かしてカスタム設計の金型に射出することで、プラスチック製の自動車部品を製造するために使用される製造プロセスです。冷却および固化後、成形部品が取り出され、自動車の内装、外装、電子機器、照明、または機能用途に使用できます。

ステップ 1: プラスチック材料の選択と準備
このプロセスは、部品の用途と性能要件に応じて適切なプラスチック材料を選択することから始まります。一般的な自動車材料には、PP、ABS、PC/ABS、PA、PBT、POM、ガラス繊維強化プラスチックなどがあります。
材料によっては、成形前に水分を除去するために適切に乾燥させる必要があります。これにより、気泡、シルバーストリーク、機械的強度の弱さ、または表面品質の低下などの欠陥を回避できます。

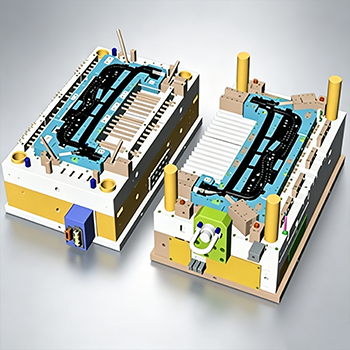

ステップ 2: 金型設計とツーリングエンジニアリング
製品設計が確認された後、エンジニアは部品構造、公差要件、表面仕上げ、生産量に基づいて射出成形金型を設計します。
金型設計の重要な要素には、ゲートの位置、ランナー システム、冷却チャネル、通気、突き出し方法、スライダー、リフター、パーティング ラインの設計が含まれます。自動車部品の場合、金型設計は寸法安定性、組立精度、長期的な生産信頼性に直接影響します。

ステップ 3: 射出成形機のセットアップ
金型を射出成形機に設置し、材料と部品の要件に従って機械パラメータを設定します。
これらの設定には、バレル温度、金型温度、射出圧力、射出速度、保持圧力、冷却時間、型締力が含まれます。パラメータが不安定だと、バリ、ショートショット、ヒケ、反り、サイズのばらつきなどの欠陥が発生する可能性があるため、適切なマシンのセットアップは非常に重要です。

ステップ 4: 射出および充填プロセス
射出中、プラスチック材料は溶融状態に加熱され、高圧下で金型キャビティに射出されます。溶融プラスチックは、キャビティを完全に満たすまでランナーとゲートを通って流れます。
複雑な構造をもつ自動車部品の場合、バランスのとれた充填が非常に重要です。充填が不十分だと、ウェルド ライン、空気の閉じ込め、焼け跡、不均一な収縮、または成形品の弱い部分が発生する可能性があります。

ステップ 5: 梱包、保持、冷却
キャビティが充填された後、機械はプラスチックが冷えるにつれて材料の収縮を補うために保持圧力を加えます。このステップにより、寸法精度が向上し、ヒケが減少します。
その後、成形品が取り出せるほど固体になるまで金型内で冷却を続けます。不均一な冷却は反り、変形、寸法の不安定を引き起こす可能性があるため、自動車の射出成形では冷却設計が特に重要です。

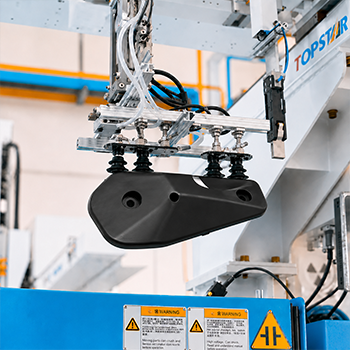

ステップ 6: 部品の取り出しと取り扱い
部品が冷えると、金型が開き、エジェクター システムが成形部品を金型から押し出します。部品の構造に応じて、エジェクタピン、エジェクタプレート、リフター、またはスライダーが使用される場合があります。
自動車部品の場合、傷、変形、ストレスマーク、またはクリップや薄肉構造への損傷を避けるために、排出は安定して制御されなければなりません。

ステップ 7: 後処理と二次作業
一部の自動車用プラスチック部品は、成形後に追加の処理が必要な場合があります。これには、トリミング、塗装、印刷、レーザー彫刻、超音波溶接、組み立て、表面処理、梱包などが含まれます。
部品の納品前や量産での使用前には、寸法、外観、組み立てのフィット感、機能的性能をチェックする最終検査も行われます。

自動車射出成形における主要なプロセスパラメータとは何ですか?

自動車射出成形における課題は何ですか?

自動車射出成形では、寸法精度、表面品質、材料性能に関する課題に直面することがよくあります。重要なのは、金型設計、材料選択、工程管理を通じて真の原因を見つけて解決することです。

自動車射出成形の将来を形作るトレンドは何ですか?

自動車射出成形の将来は、より軽量で、よりスマートで、より持続可能なプラスチック部品に対する自動車業界の需要によって推進されています。

1. 軽量車両設計
自動車メーカーは、従来の金属部品の一部を置き換えるために、より多くのプラスチック部品を使用しています。これにより、車両の重量が軽減され、燃料効率が向上し、電気自動車の航続距離が長くなります。

2. 電気自動車の開発
電気自動車の成長により、バッテリーハウジング、充電コンポーネント、コネクタ、センサーハウジング、熱管理コンポーネントなどの精密プラスチック部品の需要が増加しています。

3. 持続可能で高性能な材料
自動車メーカーは、リサイクル可能なプラスチック、材料廃棄物の削減、耐熱性、強度、難燃性、寸法安定性に優れたエンジニアリングプラスチックにますます注目しています。
