Come realizzare uno stampo per pressofusione di alluminio di alta precisione

Sommario

I. Introduzione

II. Comprendere i requisiti del prodotto

III. Considerazioni sulla progettazione dello stampo

IV. Selezione dei materiali dello stampo e trattamento termico

V. Processo di lavorazione ad alta precisione

VI. Controllo e ispezione di qualità

VII. Casting e ottimizzazione di prova

VIII. Manutenzione e pianificazione della longevità

IX. Conclusione

I. Introduzione

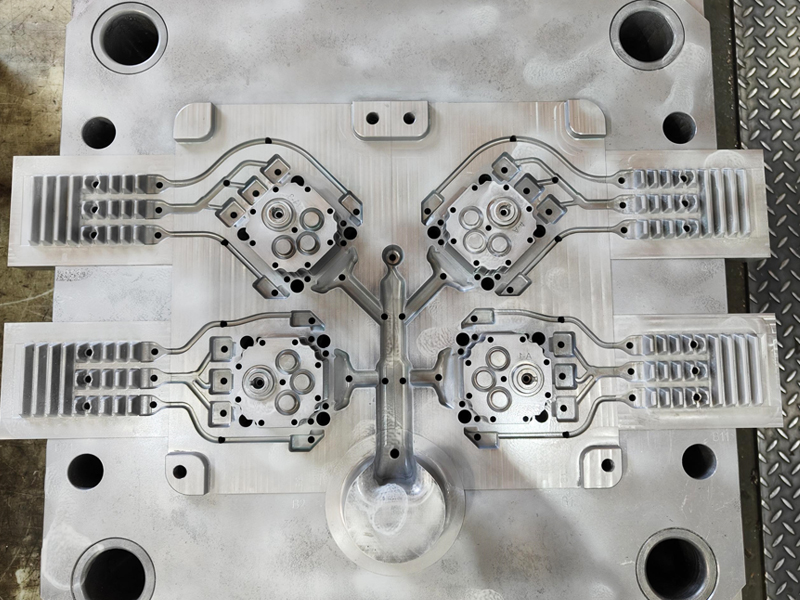

Gli stampi per pressofusione di alluminio sono strumenti essenziali per la produzione di parti complesse e durevoli ampiamente utilizzate nei settori automobilistico, elettronico, leggero, delle telecomunicazioni, degli elettrodomestici e delle applicazioni industriali. La qualità di questi stampi influenza direttamente non solo le prestazioni finali del prodotto ma anche l'efficienza complessiva della produzione e il rapporto costo-efficacia.

Noi di Alpine Mold riconosciamo che per i nostri clienti ottenere un'elevata precisione è assolutamente fondamentale. Stampi precisi garantiscono che le parti si adattino perfettamente, riducono notevolmente la necessità di costose lavorazioni successive e forniscono costantemente prodotti affidabili che soddisfano rigorosi standard di qualità. Anche piccole deviazioni dimensionali nello stampo possono causare problemi di assemblaggio o difetti funzionali, che incidono direttamente sulle prestazioni del prodotto e sulla soddisfazione del cliente.

Ecco perché Alpine Mold si impegna a padroneggiare ogni dettaglio nella creazione di stampi per pressofusione di alluminio ad alta precisione. In questo blog condivideremo il nostro approccio comprovato, che copre la progettazione ottimizzata degli stampi, la rigorosa selezione dei materiali, la lavorazione avanzata di precisione e un rigoroso controllo di qualità, per garantire che ogni stampo che produciamo soddisfi i più elevati standard di precisione e durata.

II. Comprendere i requisiti del prodotto

Noi di Alpine Mold crediamo che una profonda comprensione dei requisiti del tuo prodotto sia la base per produrre uno stampo per pressofusione di alluminio ad alta precisione. Iniziamo esaminando attentamente i tuoi modelli 3D e disegni 2D, prestando molta attenzione alle tolleranze dimensionali e ai dettagli critici. Valutiamo attentamente la complessità del pezzo, i requisiti di finitura superficiale e l'ambiente in cui verrà utilizzato il pezzo.

Lavorando a stretto contatto con voi per confermare le dimensioni chiave e le aree funzionali, garantiamo che il design dello stampo soddisfi pienamente le vostre aspettative ed eviti costose revisioni su tutta la linea. Di seguito un riepilogo dei principali fattori su cui ci concentriamo in questa importante fase:

Aspetto chiave	Descrizione
Modelli 3D e tolleranze 2D	Analisi approfondita dei modelli 3D e dei disegni 2D del cliente, concentrandosi su tolleranze dimensionali e dettagli geometrici per garantire una comprensione precisa dei requisiti delle parti.
Complessità della parte	Valutazione della complessità della struttura della parte, comprese pareti sottili, sottosquadri e forme complesse che influiscono sulla progettazione dello stampo e sui processi di produzione.
Requisiti di finitura superficiale	Comprendere la finitura superficiale richiede di decidere se sono necessari trattamenti superficiali speciali o lucidatura per scopi estetici o funzionali.
Ambiente operativo	Analisi delle condizioni di utilizzo della parte come temperatura, stress meccanico ed esposizione chimica per guidare la selezione dei materiali dello stampo e l'ottimizzazione della progettazione.
Dimensioni e caratteristiche critiche	Stretta comunicazione con i clienti per confermare dimensioni critiche e aree funzionali, garantendo che la progettazione dello stampo soddisfi le aspettative di precisione e funzionali ed eviti errori o rielaborazioni successive.

III. Considerazioni sulla progettazione dello stampo

In Alpine Mold , la progettazione degli stampi è la base del nostro successo nella fornitura di stampi per pressofusione di alluminio ad alta precisione. Comprendiamo che le prestazioni superiori degli stampi iniziano con una progettazione intelligente e orientata ai dettagli. Ecco perché attribuiamo grande importanza all'integrazione fin dall'inizio delle migliori pratiche ingegneristiche e di strumenti di analisi avanzati.

Seguiamo rigorosamente gli standard di stampo riconosciuti a livello internazionale, tra cui DME, HASCO e LKM , per garantire la compatibilità degli stampi, l'intercambiabilità e la durata a lungo termine su tutte le piattaforme globali. Questi standard supportano inoltre una manutenzione più semplice e la sostituzione dei componenti per i nostri clienti internazionali.

1. Analisi DFM e Mold Moldflow per la convalida della progettazione

Per convalidare ogni progetto prima dell'inizio della produzione dello stampo, eseguiamo un'analisi DFM (Design for Manufacturability) completa , che aiuta a identificare potenziali problemi relativi alla geometria della parte, agli angoli di sformo, allo spessore delle pareti e ai sottosquadri. Ciò garantisce che ogni stampo non solo sia fabbricabile ma anche ottimizzato per una produzione efficiente e una durata di vita prolungata.

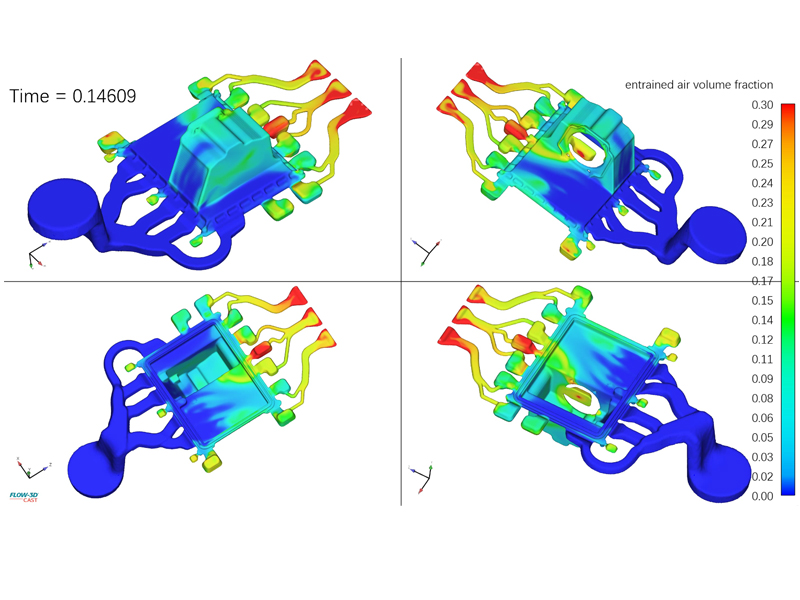

Basandoci sulle informazioni ottenute dall'analisi DFM, utilizziamo anche l'analisi Moldflow s per simulare il processo di pressofusione. Questo potente strumento ci consente di prevedere e affrontare problemi quali intrappolamenti d'aria, chiusure fredde, linee di saldatura e difetti da ritiro in fase di progettazione, riducendo la necessità di costose modifiche successive e migliorando i tassi di successo al primo colpo. Combinando solidi standard di progettazione con strumenti ingegneristici avanzati, Alpine Mold offre soluzioni di stampo che superano le aspettative in termini di precisione, efficienza e affidabilità.

I punti chiave dell’analisi includono:

Elemento di analisi	Scopo	Impatto sulla progettazione dello stampo
Posizione del cancello	Determina le migliori posizioni del punto di iniezione per un flusso di metallo fuso regolare ed equilibrato.	Previene lo squilibrio del flusso, riduce la turbolenza e minimizza l'erosione e le linee di saldatura.
Modello di riempimento	Visualizza come il metallo fuso riempie la cavità, verificando la presenza di colpi brevi o riempimenti incompleti.	Identifica le aree a rischio di riempimento insufficiente, guidando le modifiche alla dimensione o al posizionamento del cancello.
Trappola d'aria/sfiato	Rileva aria o gas intrappolati all'interno della cavità dello stampo durante il riempimento.	Guida il posizionamento di prese d'aria o sistemi di aspirazione per evitare porosità e vuoti.
Formazione della linea di saldatura	Prevede le posizioni in cui si incontrano i fronti fusi, che potrebbero indebolire la resistenza della parte o la qualità della superficie.	Consente il riposizionamento di cancelli o percorsi di flusso per ridurre al minimo le linee di saldatura e migliorare l'integrità strutturale.
Efficienza di raffreddamento	Analizza la distribuzione della temperatura e la velocità di raffreddamento in tutto lo stampo.	Ottimizza la disposizione dei canali di raffreddamento per garantire un raffreddamento uniforme, ridurre la deformazione e abbreviare i tempi di ciclo.
Troppo pieno e alzata	Identifica le posizioni migliori per i pozzi di troppopieno per catturare impurità e colpi di freddo.	Migliora la qualità della fusione prevenendo difetti e garantendo parti finali più pulite.
Pressione e temperatura	Simula la distribuzione della pressione e le variazioni termiche durante l'iniezione e la solidificazione.	Aiuta a prevedere potenziali deformazioni, restringimenti e a ottimizzare i parametri di processo.

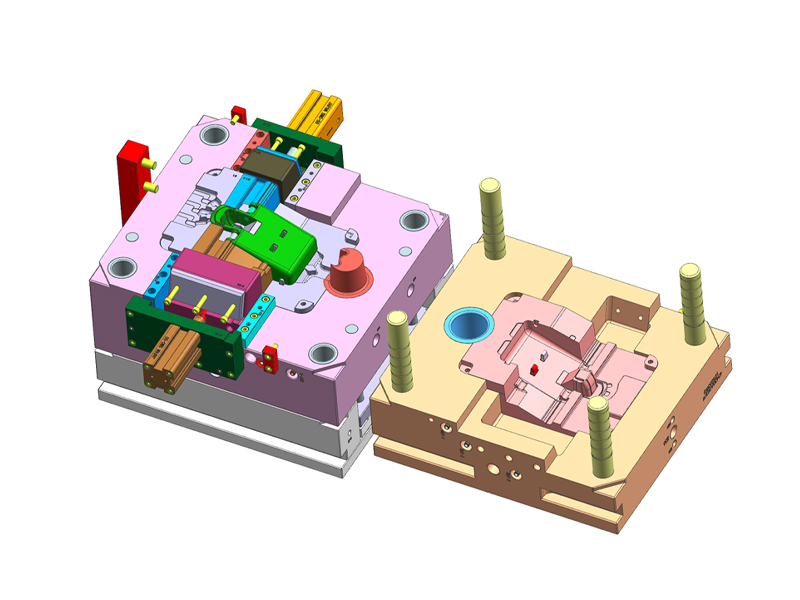

2. Progettazione dettagliata della struttura dello stampo

Dopo aver completato l'analisi DFM e Moldflow, si passa alla fase di progettazione dello stampo. In questa fase, il nostro esperto team di ingegneri integra tutti i dati convalidati, come cavità e nucleo ottimizzati. linea di giunzione, guida e posizionamento, strategia di ventilazione e layout di raffreddamento, in una pratica struttura di stampo che garantisce producibilità, prestazioni e durata a lungo termine.

2.1 Progettazione della cavità e del nucleo

Progettiamo la cavità in modo che si adatti perfettamente alla geometria del prodotto, evitando spigoli vivi e cambiamenti improvvisi nello spessore della parete che potrebbero causare concentrazione di stress o porosità da ritiro. Gli angoli di sformo (tipicamente 0,5°–3° ) vengono applicati per facilitare l'espulsione.

I nuclei sono rinforzati per garantire una resistenza sufficiente, in particolare nelle aree sottili, per prevenire la deformazione durante l'iniezione ad alta pressione.

2.2 Selezione della linea di divisione

Puntiamo alla linea di giunzione più semplice possibile per ridurre la complessità di flash e post-elaborazione. La linea di giunzione è posizionata in modo da evitare interferenze con superfici funzionali o estetiche, mantenendo così la precisione dimensionale e l'integrità della parte.

2.3 Sistema di guida e localizzazione

Utilizziamo colonne di guida, boccole e perni di posizionamento di precisione con gioco controllato ( 0,01–0,03 mm ) per garantire un allineamento accurato dello stampo, prevenendo disallineamento e usura.

2.4 Progettazione del sistema di raffreddamento e ventilazione

Sistema di raffreddamento

Progettiamo canali di raffreddamento vicino alla superficie della cavità ( 15–25 mm ) e li disponiamo in modo uniforme, soprattutto attorno alle zone calde come nuclei e cancelli.

I diametri dei canali variano generalmente da 8 a 12 mm , con velocità di flusso da 1 a 5 m/s per garantire un raffreddamento efficace e prevenire l'accumulo di calcare.

Sistema di ventilazione

Durante la fusione vengono generati gas come aria e sostanze volatili della vernice. Incorporiamo scanalature di ventilazione nelle aree di accumulo del gas (ad esempio, estremità delle cavità, linee di saldatura, angoli morti) con profondità di 0,05–0,1 mm e larghezze di 5–20 mm per garantire uno scarico adeguato e prevenire porosità o riempimento incompleto.

2.5 Progettazione di sistemi di gate e troppopieno

Progettazione del cancello

In base alla geometria della parte e ai requisiti di fusione, selezioniamo il tipo di accesso ottimale (ad esempio, accesso laterale, centrale o sottomarino) per garantire un flusso di metallo regolare, un riempimento bilanciato ed evitare erosione e turbolenza.

Sistema di troppopieno

Collochiamo pozzetti di troppopieno nelle posizioni di riempimento finali per raccogliere getti freddi, gas intrappolati e impurità, riducendo efficacemente i difetti di fusione e migliorando la qualità delle parti.

2.6 Meccanismo di espulsione e sformatura

Progettazione del sistema di espulsione

Distribuiamo uniformemente i perni di espulsione per evitare sollecitazioni e deformazioni localizzate. Tutti i componenti di espulsione (ad esempio perni di espulsione, piastre) sono realizzati in acciai resistenti all'usura come SKD61. Viene mantenuto uno spazio di montaggio adeguato per evitare bave e garantire un'espulsione regolare.

IV. Selezione dei materiali dello stampo e trattamento termico

La scelta di acciai per stampi di alta qualità è fondamentale per garantire durata, precisione e prestazioni dello stampo. Presso Alpine Mold selezioniamo attentamente materiali come H13, 8407, 2344 e 8418 , a seconda dei requisiti specifici di stampaggio, del volume della parte, del flusso del materiale e delle sollecitazioni termiche. Questi acciai per utensili di prima qualità sono noti per la loro eccellente tenacità, resistenza all'usura e resistenza alla fatica termica, che li rendono ideali per stampi a iniezione e pressofusione ad alte prestazioni.

Per migliorare ulteriormente le proprietà dei componenti dello stampo, implementiamo un preciso processo di trattamento termico , tra cui tempra e rinvenimento . La tempra aumenta la durezza e la resistenza dell'acciaio, mentre la tempra riduce lo stress interno e migliora la tenacità, garantendo stabilità dimensionale e prevenendo fessurazioni o deformazioni premature durante il funzionamento dello stampo.

Inoltre, seguiamo rigorose raccomandazioni sul controllo della durezza sia per le basi dello stampo che per gli inserti con cavità/nucleo. In genere, le basi dello stampo vengono mantenute a 28–32 HRC , mentre la cavità e i componenti del nucleo vengono trattati termicamente per raggiungere 46–52 HRC , a seconda dell'applicazione. Questo equilibrio di durezza non solo migliora la longevità dello stampo, ma mantiene anche un'elevata precisione dimensionale e resistenza all'usura in cicli ripetuti.

Combinando materiali di alta qualità con un trattamento termico ottimizzato e un controllo della durezza, Alpine Mold garantisce che ogni stampo che produciamo offra durata, stabilità e affidabilità eccezionali in condizioni di produzione impegnative.

Selezione dell'acciaio per stampi per stampi per pressofusione di alluminio

Grado d'acciaio	Standard equivalenti	Caratteristiche chiave per la pressofusione	Vantaggi per gli stampi per pressofusione di alluminio	Durezza dopo il trattamento termico (HRC)
H13	AISI H13/DIN 1.2344	Buona durezza a caldo, resistenza agli shock termici	Scelta conveniente, prestazioni stabili a caldo	46-50 HRC
8407	ASSAB 8407/ESR 1.2344	ESR raffinato, ottima tenacità, elevata lucidabilità	Maggiore resistenza alla fatica, maggiore durata dello stampo	46–52 HRC
2344	DIN 1.2344/JIS SKD61	Grado standard, resistenza termica affidabile	Adatto per produzioni moderate di pressofusione	45–50 HRC
8418	ASSAB 8418 / Acciaio per utensili premium	Elevata resistenza al controllo termico e al grippaggio, elevata resistenza all'usura	Ideale per la pressofusione complessa dell'alluminio ad alta pressione	48–52 HRC

V. Processo di lavorazione ad alta precisione

Noi di Alpine Mold sfruttiamo oltre 20 anni di esperienza nella produzione di stampi per pressofusione di alluminio impiegando tecniche avanzate di lavorazione di precisione per soddisfare i più elevati standard di precisione e qualità della superficie.

• Manteniamo tolleranze dimensionali entro i gradi IT7–IT8 , garantendo che i componenti critici dello stampo siano lavorati con una precisione generalmente entro ±0,01 mm.




• Le finiture superficiali sono controllate fino a una rugosità Ra ≤ 0,8 μm , ottenuta attraverso una combinazione di fresatura CNC a 5 assi ad alta precisione e lavorazione a scarica elettrica (EDM), ottenendo superfici della cavità lisce che facilitano un eccellente flusso di metallo e il rilascio delle parti.

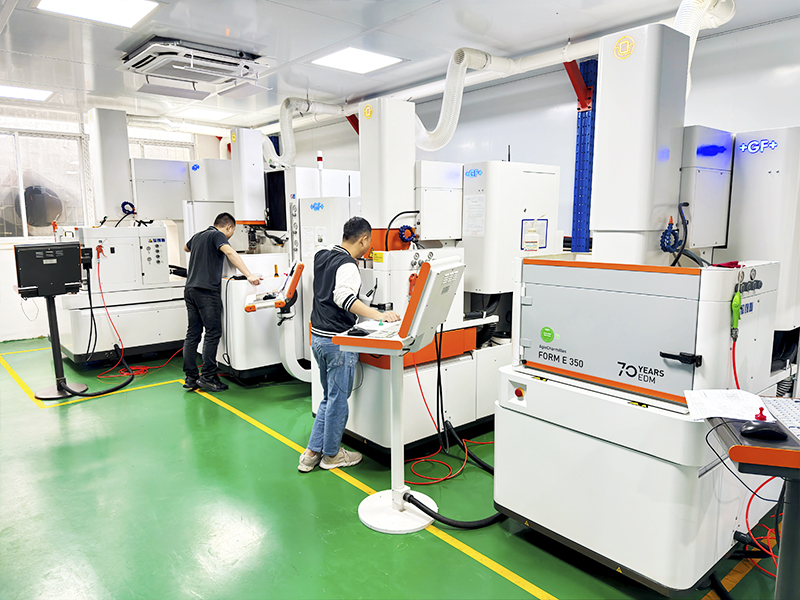

• Le nostre macchine per elettroerosione a filo lento migliorano ulteriormente la precisione con tolleranze di taglio strette fino a ±0,002 mm, fondamentali per produrre caratteristiche fini e bordi affilati senza introdurre distorsioni termiche.




• Dopo la lavorazione, i componenti dello stampo vengono sottoposti a compensazione dimensionale e controllo della deformazione, garantendo che la distorsione totale indotta dalla lavorazione sia limitata a meno di 0,01 mm, preservando la stabilità dimensionale su geometrie complesse.

Le superfici di accoppiamento dello stampo sono rifinite con molatura di precisione e lucidatura manuale per ottenere tolleranze di adattamento comprese tra 3 e 5 micron (μm), prevenendo bave e garantendo un assemblaggio ottimale dello stampo.

Oltre alla precisione della lavorazione, Alpine Mold offre trattamenti superficiali specializzati per prolungare la durata dello stampo e migliorare la qualità della fusione:



• I processi di tempra di nitrurazione aumentano la durezza superficiale fino a HV800–1000, migliorando significativamente la resistenza all'usura e alla fatica termica.




• I rivestimenti PVD, come il nitruro di cromo (CrN), forniscono un'eccellente durezza superficiale e riducono l'adesione dell'alluminio, migliorando le prestazioni di sformatura e riducendo i tempi di ciclo.




Integrando un rigoroso controllo delle tolleranze, attrezzature di lavorazione avanzate e trattamenti superficiali durevoli, Alpine Mold fornisce stampi per pressofusione di alluminio con precisione, durata ed efficienza produttiva eccezionali, soddisfacendo pienamente i requisiti esigenti della produzione moderna.

VI. Controllo e ispezione di qualità

Presso Alpine Mold , un rigoroso controllo di qualità è parte integrante dell'intero processo di produzione degli stampi per garantire precisione, affidabilità e coerenza.

Durante la lavorazione dei pezzi, il controllo dimensionale viene rigorosamente mantenuto utilizzando apparecchiature metrologiche avanzate come le macchine di misura a coordinate (CMM). Ciò garantisce che tutti i componenti siano conformi alle tolleranze specificate e ai requisiti geometrici prima di procedere all'assemblaggio.

Dopo l'assemblaggio dello stampo, i parametri critici, tra cui concentricità e parallelismo, vengono attentamente controllati per garantire il corretto allineamento e adattamento dei componenti dello stampo, essenziali per un funzionamento regolare e una durata a lungo termine.

Dopo i cicli di prova dello stampo (prova di pressofusione), viene condotto un processo dettagliato di verifica dimensionale e di debug. Questo passaggio conferma che le parti stampate soddisfano le specifiche di progettazione e i requisiti funzionali, consentendo eventuali modifiche necessarie per ottimizzare le prestazioni dello stampo.

Documentiamo meticolosamente ogni fase della produzione e dell'ispezione degli stampi, compilando report completi che includono grafici di controllo statistico del processo (SPC), dati di misurazione e registri di ispezione. Questi documenti fungono da prova tracciabile della qualità e supportano iniziative di miglioramento continuo.

VII. Casting e ottimizzazione di prova

Presso Alpine Mold , la fusione di prova è un passaggio fondamentale per convalidare le prestazioni dello stampo e ottimizzare la qualità delle parti prima della produzione di massa. Affrontiamo questa fase con un processo sistematico e guidato dall’ingegneria:

Focus chiave dell'ispezione durante la prova iniziale

Durante la prima prova, esaminiamo attentamente le parti fuse per rilevare difetti superficiali come porosità, giunture fredde, linee di saldatura e segni di flusso. Parallelamente, eseguiamo ispezioni dimensionali utilizzando strumenti di precisione (ad esempio calibri, CMM) per verificare che la parte soddisfi i requisiti di tolleranza. Valutiamo anche le prestazioni di riempimento, assicurandoci che non vi siano riprese brevi o sezioni incomplete, che potrebbero indicare problemi con la progettazione del cancello o lo sfiato.

Impatto dell'ottimizzazione dei parametri sulla precisione della parte

Il nostro team di ingegneri regola e mette a punto i parametri di pressofusione, tra cui velocità di iniezione, pressione di mantenimento, temperatura di fusione, temperatura dello stampo e tempo di raffreddamento, per migliorare la stabilità dimensionale, ridurre lo stress interno e migliorare la finitura superficiale. Queste ottimizzazioni sono particolarmente importanti per le leghe di alluminio, che sono sensibili al ritiro e alla deformazione.

Problemi tipici e soluzioni efficaci

Vengono analizzati approfonditamente problemi comuni come la deformazione delle parti, le cavità da ritiro e il disallineamento dello stampo. Le soluzioni includono modifiche alla struttura dello stampo (ad esempio, pozzi di troppopieno, regolazioni dei canali di raffreddamento), riprogettazione dei punti di iniezione o ricalibrazione del processo. I nostri ingegneri esperti utilizzano l'analisi delle cause profonde combinata con dati di produzione in tempo reale per risolvere i problemi in modo rapido ed efficace.

Convalida del cliente e approvazione finale dello stampo

Una volta completate le prove e gli aggiustamenti interni, inviamo al cliente campioni di prova e rapporti di ispezione completi per la revisione. Accogliamo con favore il feedback dei clienti e, se necessario, eseguiamo la messa a punto finale per soddisfare tutti i requisiti tecnici ed estetici. Dopo l'approvazione del cliente, iniziamo la produzione di massa (se Alpine Mold è responsabile anche della produzione delle parti) oppure imballiamo e spediamo lo stampo completamente convalidato alla struttura del cliente per la produzione interna.

VIII. Manutenzione e pianificazione della longevità

Noi di Alpine Mold comprendiamo che le prestazioni a lungo termine degli stampi dipendono non solo dalla qualità della produzione ma anche da una manutenzione efficace. Per supportare i nostri clienti nel massimizzare la durata dello stampo e ridurre al minimo i tempi di fermo, forniamo una guida completa per la cura e la manutenzione dello stampo.

Raccomandazioni per la manutenzione quotidiana

Per gli stampi per pressofusione di alluminio di alta precisione, consigliamo la pulizia e l'ispezione quotidiana dopo ogni turno di produzione. Ciò include:

1. Rimozione di residui di alluminio, polvere o lubrificanti dalle superfici delle cavità e dalle parti mobili

2. Ispezione dei perni di espulsione, dei cursori e degli alzavalvole per verificare che non siano usurati o incollati

3. Applicazione di olio antiruggine e rilubrificazione dei componenti mobili critici

Piani di ispezione programmata

Consigliamo di implementare un programma di ispezione periodica basato sul volume di produzione (ad esempio, ogni 20.000–50.000 scatti), tra cui:

1. Controllo dell'usura su linee di giunzione, nuclei e superfici della cavità

2. Misurazione di dimensioni critiche per monitorare usura o deformazione

3. Verifica dell'allineamento delle piastre dello stampo, dei pilastri di guida e dei canali di raffreddamento

Elenco dei pezzi di ricambio consigliati

Per garantire una produzione ininterrotta e un rapido ripristino da problemi legati all'usura, forniamo un elenco di parti di ricambio personalizzato con ogni stampo. Gli articoli tipici consigliati includono:

1. Elettrodi di rame

2. Perni di espulsione

3. Molle di ritorno

4. Colonne guida e boccole

5. Guarnizioni e O-ring

6. Inserti o cursori centrali (se applicabile)

Combinando protocolli di manutenzione chiari, programmi di ispezione proattivi e supporto per pezzi di ricambio ben preparato, Alpine Mold aiuta i clienti a proteggere il proprio investimento e a prolungare la durata produttiva di ogni stampo che forniamo.

IX. Conclusione

La produzione di stampi per pressofusione di alluminio ad alta precisione è un processo di ingegneria completo e sistematico. Il raggiungimento dell'eccellenza richiede la perfetta integrazione di ogni fase, dalla convalida del progetto e la selezione dei materiali alla lavorazione di precisione, al controllo di qualità e all'ottimizzazione delle prove.

Noi di Alpine Mold comprendiamo che la vera precisione dello stampo non si ottiene in un unico passaggio, ma attraverso la stretta collaborazione di più discipline e processi:

1. Progettazione: l'accurata analisi DFM e Moldflow getta le basi per la producibilità e le prestazioni.

2. Selezione dei materiali: gli acciai di alta qualità come H13, 8407 e 8418 garantiscono durata e stabilità termica.

3. Lavorazione: stretto controllo delle tolleranze (entro IT7-IT8) e apparecchiature avanzate come CNC a 5 assi ed EDM garantiscono la precisione dimensionale.

4. Ispezione: la documentazione CMM e SPC a processo completo garantisce che ogni dettaglio sia verificato.

5. Ottimizzazione: la fusione di prova e la messa a punto dei parametri eliminano i problemi prima della produzione completa.

6. Pianificazione della manutenzione: un attento supporto del ciclo di vita prolunga la longevità dello stampo e garantisce risultati affidabili.

Con oltre 23 anni di esperienza nel settore, Alpine Mold si impegna ad aiutare i clienti a raggiungere il successo anche nei progetti più impegnativi di stampi per pressofusione ad alta precisione. Uniamo competenza tecnica, gestione efficiente del progetto e rigoroso controllo di qualità per fornire stampi che funzionino in modo coerente e superino le aspettative. Che tu abbia bisogno di tempi di consegna rapidi, tolleranze strette o lunga durata dello stampo Alpine Mold è il tuo partner di fiducia per soluzioni di stampi per pressofusione di alluminio ad alta precisione. Contattaci oggi per ottenere un preventivo gratuito!
