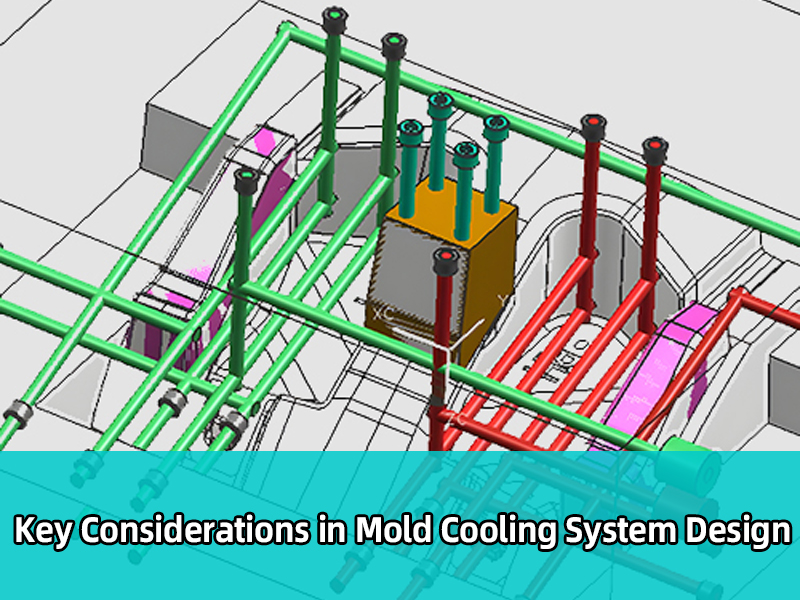

Durante processo de fabricação de moldagem por injeção , a temperatura do molde não apenas governa diretamente o comportamento do fluxo de fusão do polímero e a qualidade do produto final, mas também determina criticamente o tempo do ciclo e a eficiência da produção. Portanto, o projeto do sistema de resfriamento deve aderir ao princípio fundamental de obter um resfriamento uniforme em toda a estrutura do molde. Essencialmente, o controle de temperatura em ferramentas de moldagem por injeção de plástico é fundamentalmente alcançada por meio de projetos de canais de resfriamento de engenharia de precisão combinados com seleção estratégica de meios, onde o meio de resfriamento – seja água em temperatura ambiente, água gelada (para resfriamento rápido), água quente com temperatura controlada ou óleo termostático (para regulação de alta precisão) – é sistematicamente escolhido com base nas necessidades específicas de gerenciamento térmico e requisitos de solidificação de polímeros.
Para atingir esses objetivos, os seguintes princípios de projeto devem ser priorizados ao desenvolver um sistema eficaz de resfriamento de moldes:

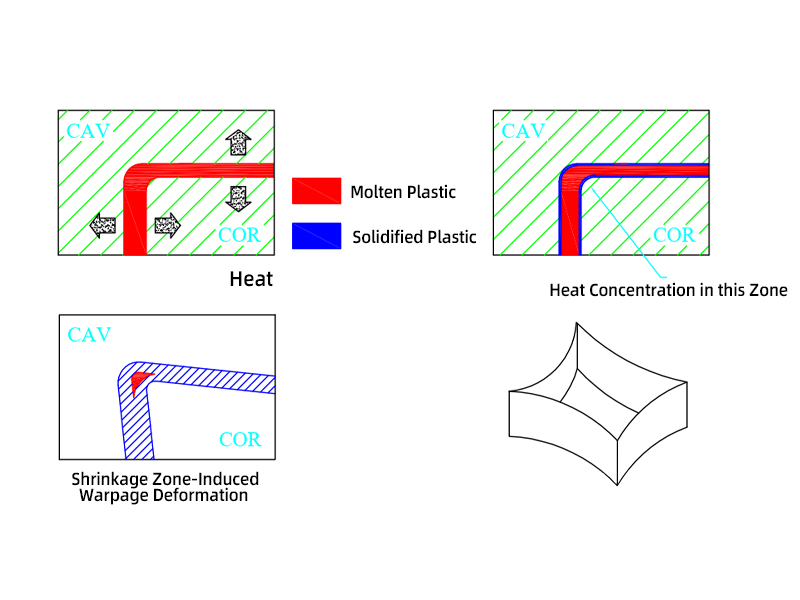

- Identifique áreas de alto calor (por exemplo, seções espessas, regiões de portas) para priorizar o resfriamento direcionado.

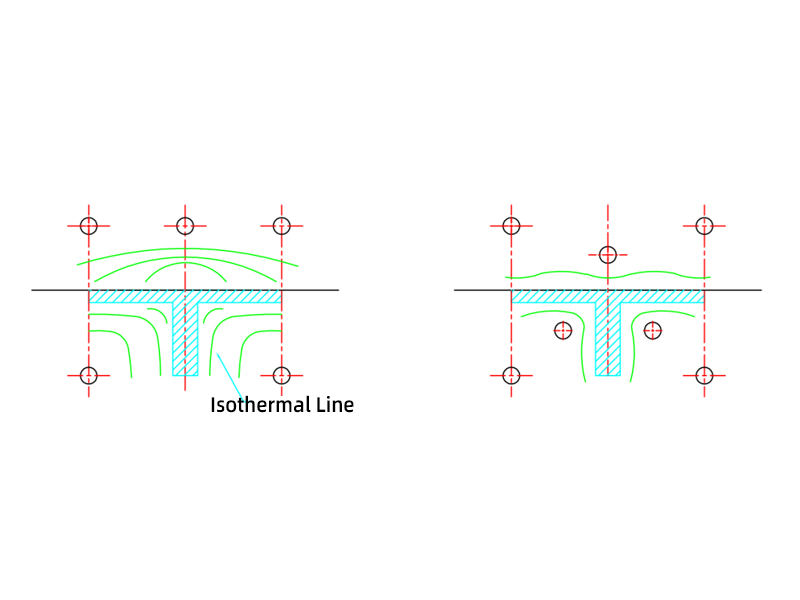

O princípio fundamental no projeto do sistema de resfriamento de moldes reside na obtenção de um resfriamento uniforme, o que requer adesão estrita a duas diretrizes críticas:
(1) Posicionamento estratégico do canal: Os canais de resfriamento devem ser posicionados próximos a zonas de alto fluxo de calor para maximizar a eficiência da extração de calor.
(2) Isolamento da Zona Térmica: Mantenha simultaneamente isolamento suficiente de áreas de baixa carga térmica para evitar efeitos de resfriamento desiguais.
Esta metodologia de abordagem dupla estabelece gradientes térmicos otimizados e aumenta a eficiência do resfriamento em toda a estrutura do molde.

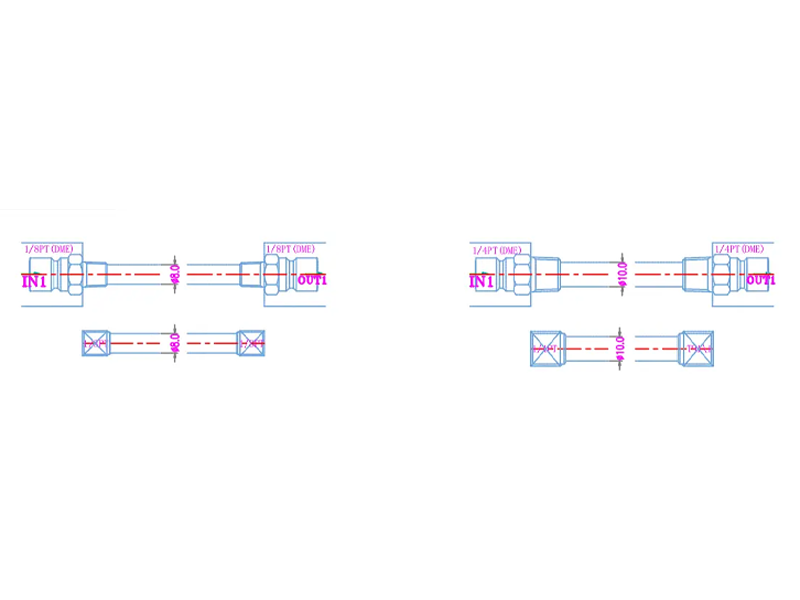

Os diâmetros padrão do canal de resfriamento são 6,0 mm, 8,0 mm, 10,0 mm e 12,0 mm, sendo 8,0 mm e 10,0 mm as seleções preferidas para condutividade térmica ideal e equilíbrio de queda de pressão. As especificações correspondentes da rosca do tubo são as seguintes:
Canais de Ø6,0/8,0 mm: 1/8' NPT (Rosca de Tubo Nacional)
Canais de Ø10,0 mm: 1/4' NPT
Canais de Ø12,0 mm: 3/8' NPT
Para sistemas de resfriamento com temperatura controlada do óleo, as operações de escareamento estão isentas de instalações de conectores de refrigerante.

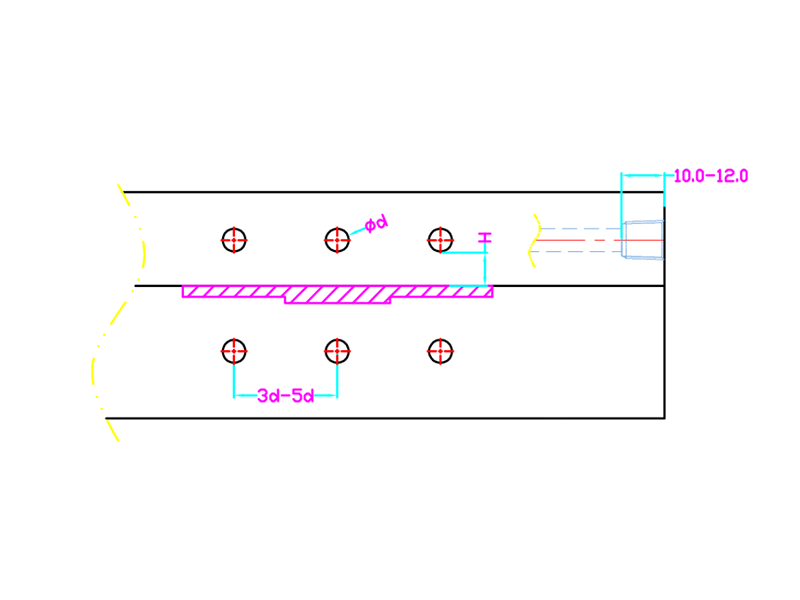

Projeto Teórico: Mantenha uma folga de 15–20 mm entre os canais de resfriamento e as superfícies da cavidade
Implementação Prática: Folga padrão de 10–12 mm (mínimo absoluto de 8 mm).
Requisito de materiais endurecidos: folga ≥20 mm obrigatória para aços ferramenta temperados (por exemplo, DIN 1.2344).

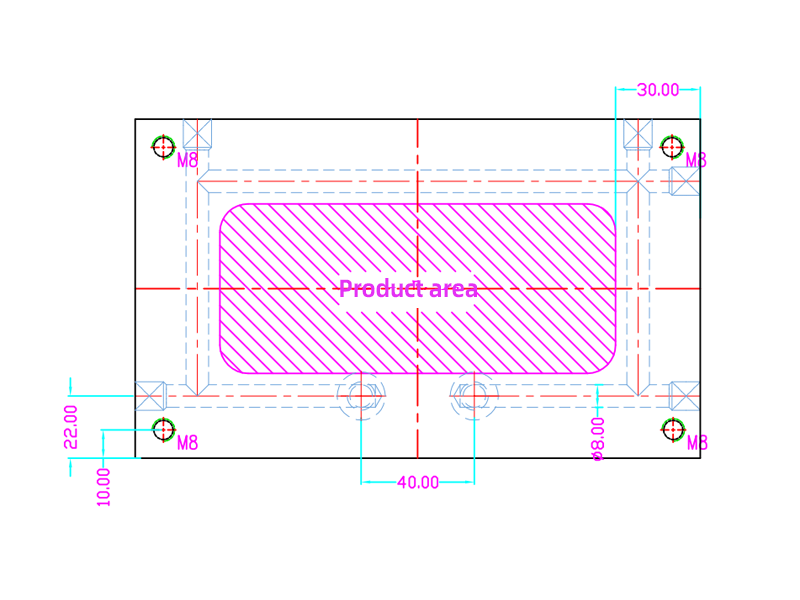

Especificações de proximidade de borda:
Distância ideal: >12 mm das bordas do núcleo.
Tolerância mínima: 10 mm (limiar crítico) para facilitar a vedação do tampão de cobre (ISO 4032) ou a instalação do tampão roscado (normas NPT).

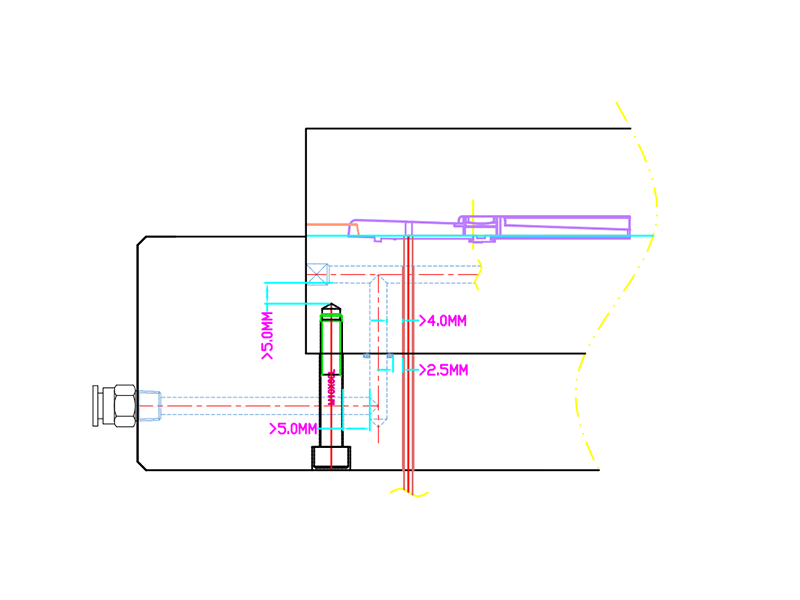

- Folga mínima entre canais de resfriamento e furos de folga dos parafusos: 5 mm
Folga mínima dos orifícios de folga do pino ejetor: 4 mm
Distância da vedação de água (o-ring) das bordas do orifício do pino ejetor: ≥2,5 mm
Espaçamento de canal convencional
A distância centro a centro entre canais de resfriamento adjacentes deve ser **3–5 vezes o diâmetro do canal (por exemplo, 30–50 mm para um canal de φ10 mm).
Essa faixa de espaçamento garante dissipação de calor uniforme, reduz a tensão térmica do molde e equilibra a eficiência do resfriamento com a integridade estrutural, evitando superaquecimento localizado ou deformação de usinagem devido a espaçamento insuficiente.

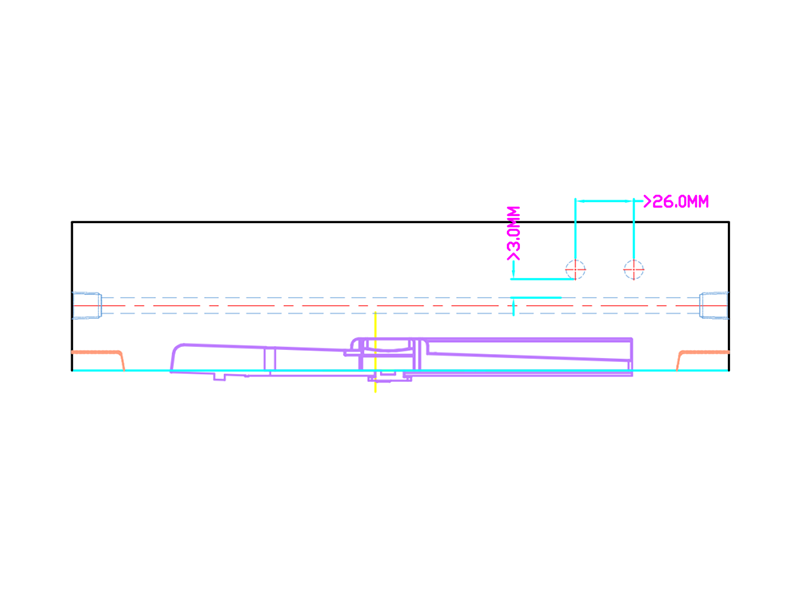

Cruzando o espaçamento entre canais
Folga Mínima de Cruzamento Planar:
-Canais curtos (≤150 mm de comprimento): ≥3 mm (para garantir viabilidade de usinagem).
- Canais longos (>150 mm de comprimento): ≥5 mm.
Para acomodar a instalação embutida de acessórios para tubos de água dentro da base do molde, deve ser mantida uma folga mínima de 26 mm entre canais de resfriamento adjacentes.
Mudanças direcionais: Cada canal de resfriamento independente não deve exceder 15 voltas (cada defletor conta como 4 voltas).
- Diferencial de temperatura:
- Para moldes grandes/médios: Diferença ideal de temperatura de entrada-saída ≤5°C.
- Para moldes de precisão: Diferença de temperatura ≤2–3°C.
-Comprimento do canal: Mantenha os canais de resfriamento abaixo de 1,2–1,5 metros sempre que possível.
Sequência de prioridade para conexões de linha de água: Lado não operador > Lado operador > Lado piso > Lado superior.
Por que evitar o lado superior?
Preocupações com vazamento de água causando corrosão do núcleo do molde.
Interferência potencial com movimentos do braço robótico durante a produção automatizada.
Por que evitar o lado do chão?
Risco de esmagamento das conexões durante o içamento do molde se as tubulações de água não estiverem desconectadas.
Possibilidade de os produtos ficarem presos nas tubulações de água durante a ejeção automatizada.
Do ponto de vista da segurança e da eficiência da produção, o lado não-operador tem prioridade sobre o lado do operador. Os moldes de exportação são obrigados a ter conexões de água estritamente do lado não-operador, enquanto os moldes domésticos não possuem tal especificação.

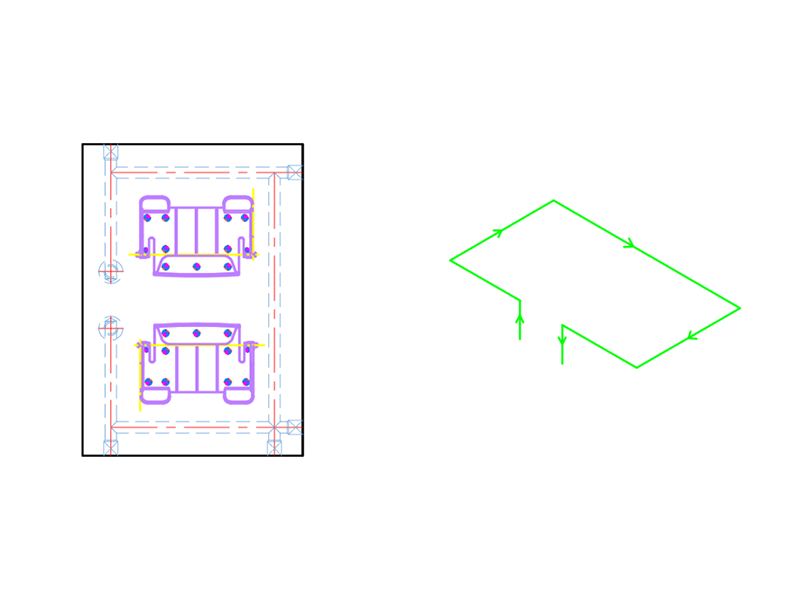

①Resfriamento de perímetro (canais serpentinos): Usado em placas de núcleo/cavidade.

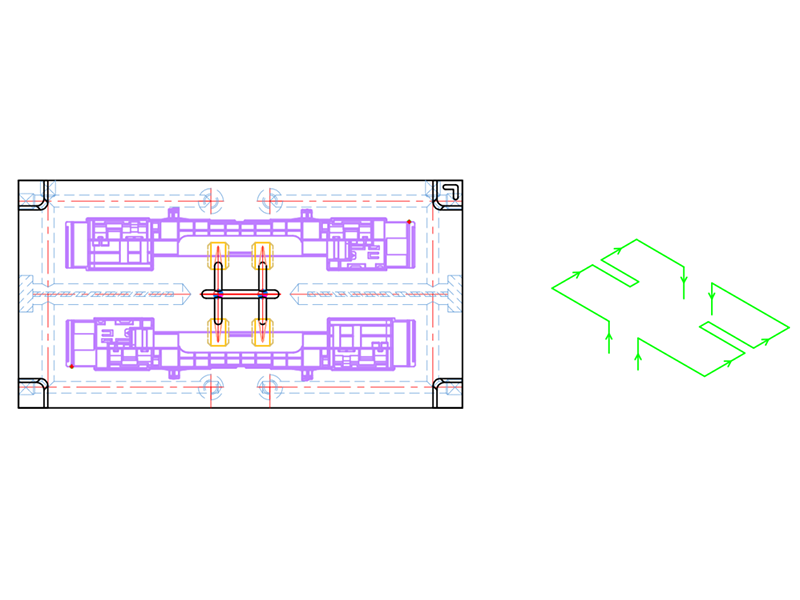

②Canal de resfriamento central: Para peças pequenas com múltiplas cavidades (adiciona um poço central em um layout serpentino).

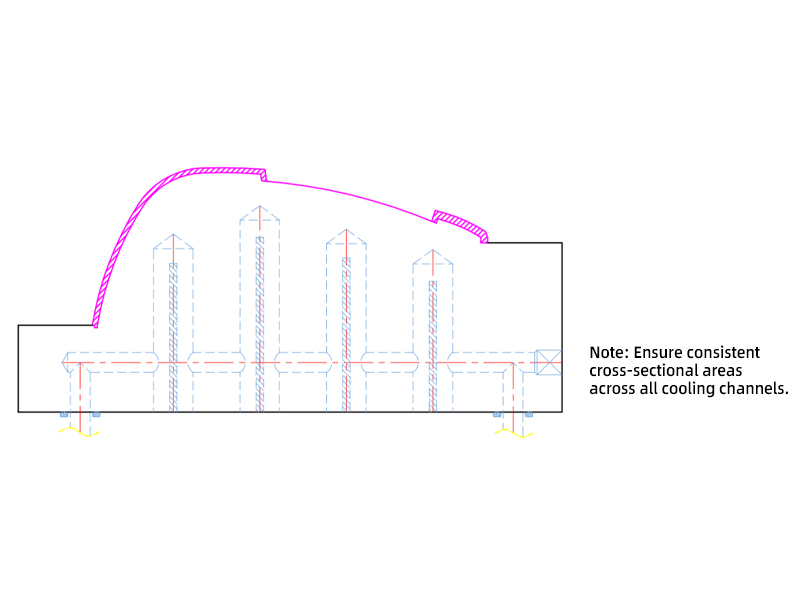

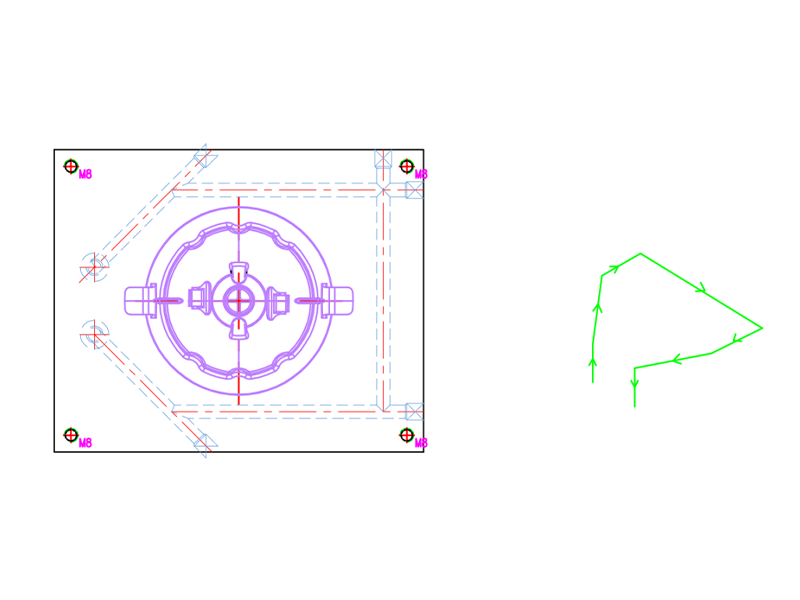

③Canais contornados: seguem a geometria da peça (requer perfuração em ângulo).
④ Resfriamento Multicamadas: Para peças altas com variações de altura (canais de camada dupla).
⑤Resfriamento de Reservatórios (“Lagoas de Água”): Para núcleos profundos (reservatórios interligados).

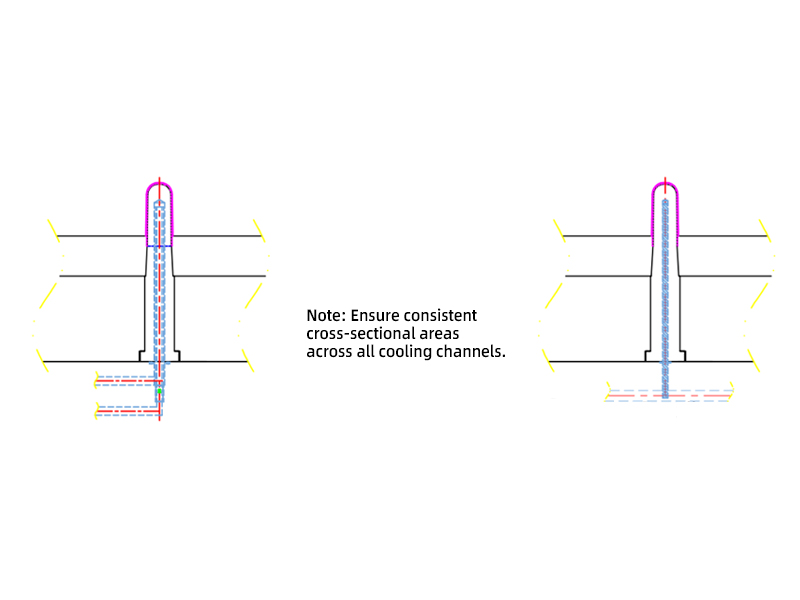

⑥ Núcleos delgados: Use tubos de resfriamento ou pinos de dissipação de calor.

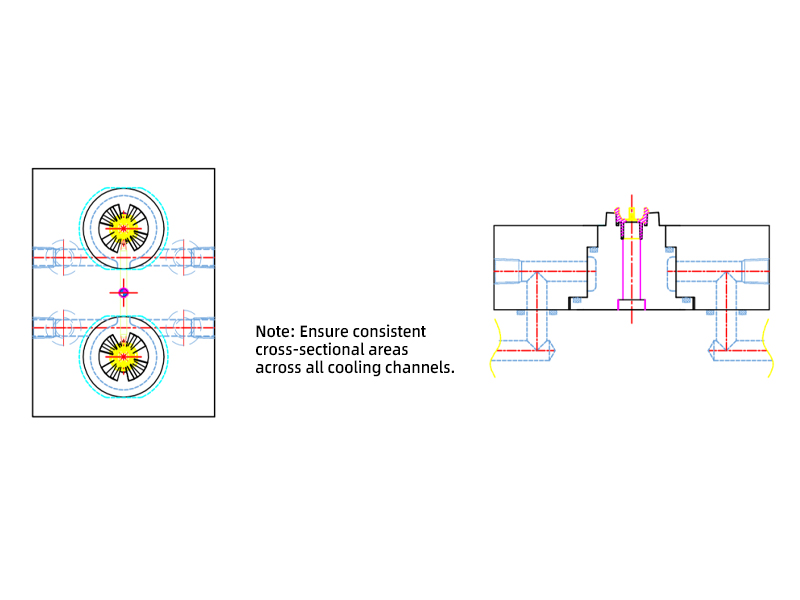

⑦ Insertos Cilíndricos: Canais de resfriamento concêntricos ou espirais.

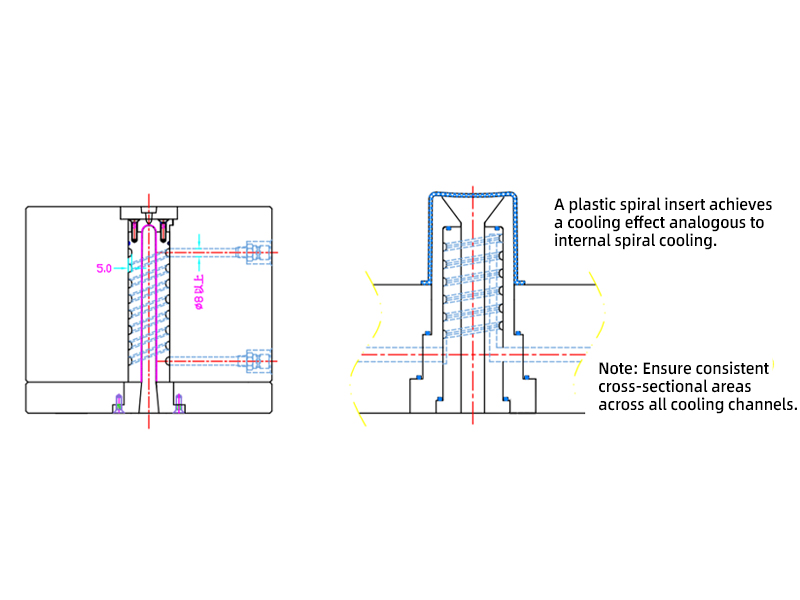

⑧Inserções cilíndricas grandes: canais espirais externos/internos.

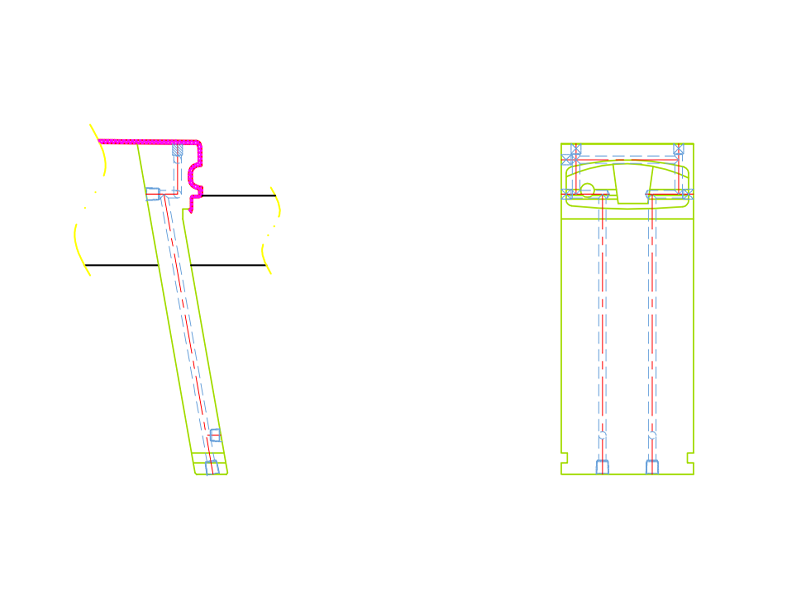

⑨ Resfriamento em elevadores angulares: elevadores grandes e angulares requerem canais de resfriamento integrados.

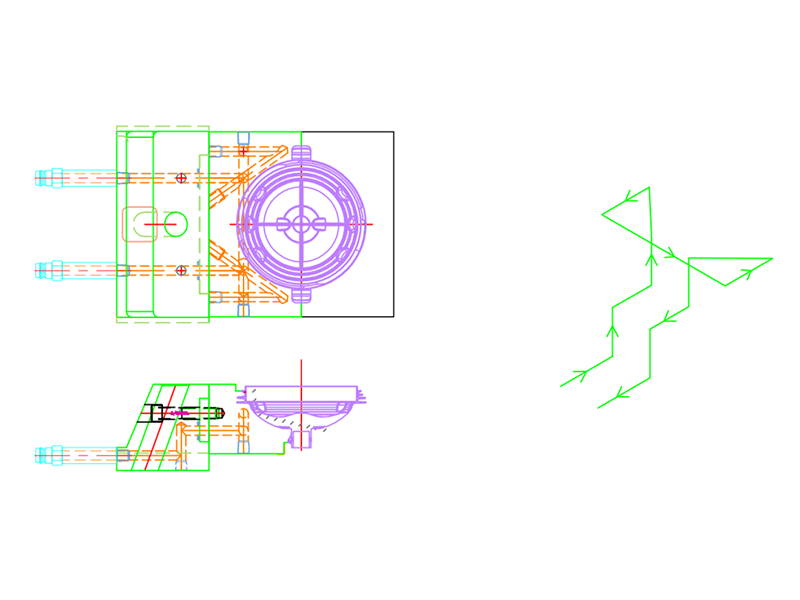

⑩ Projeto de resfriamento em controles deslizantes: Os canais de resfriamento devem ser priorizados em controles deslizantes sempre que possível.

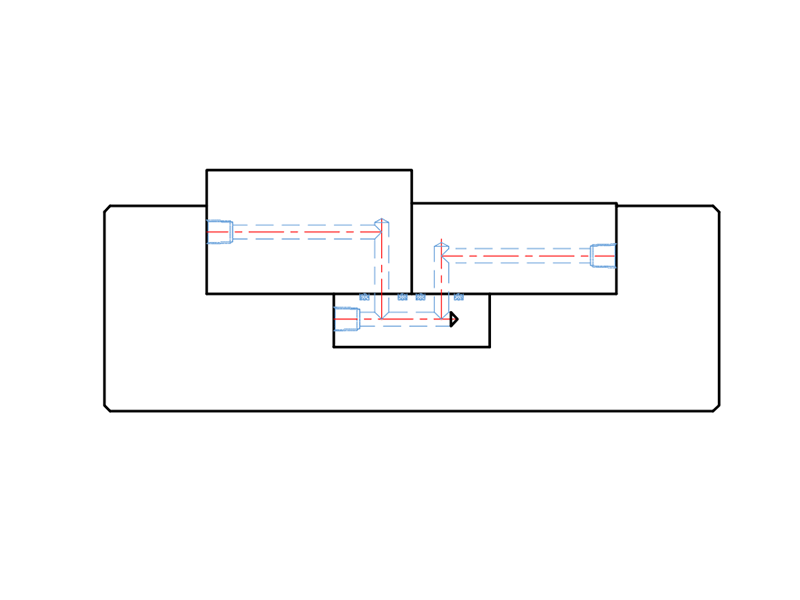

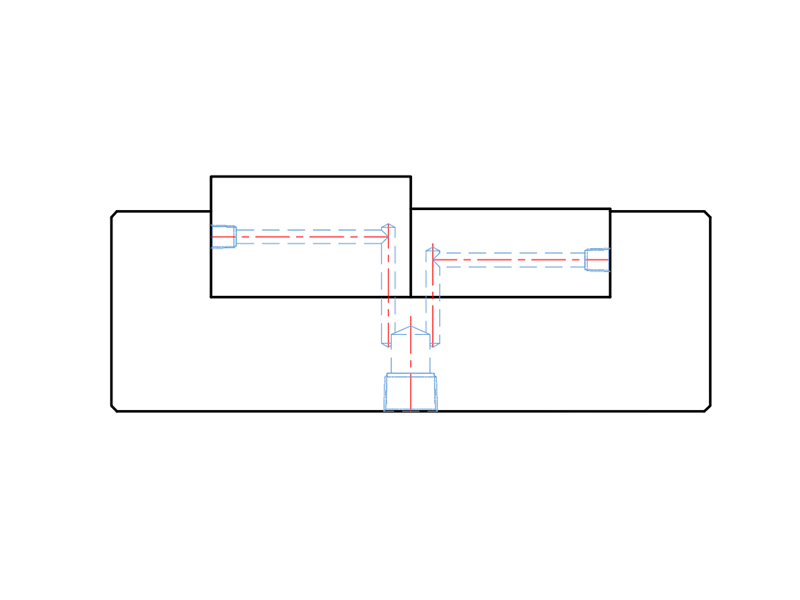

①Usinagem em ângulo: Requer inclinação da base do molde durante o processamento, comumente usada para moldes pequenos.
② Usinagem no verso: Processado no verso, adequado para moldes de pequeno/médio tamanho.

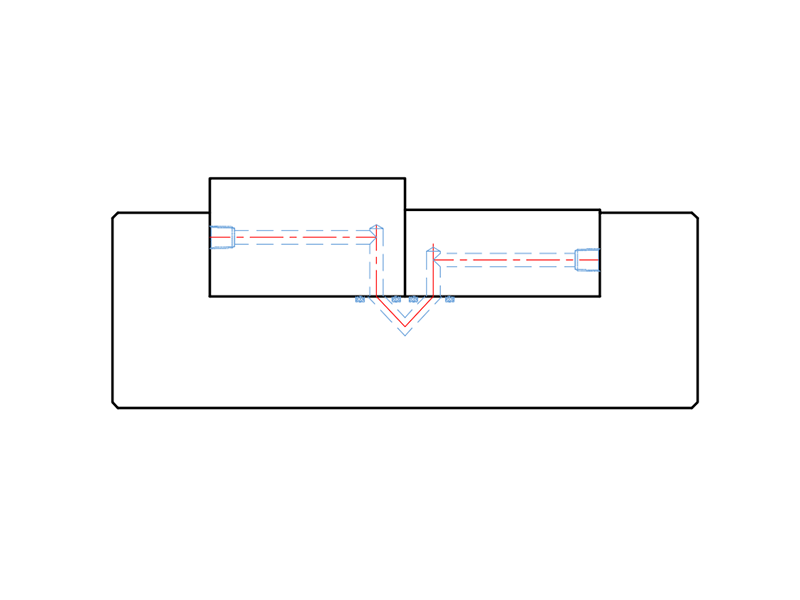

③ Inserções de transferência de água: Inserções de resfriamento adicionais adicionadas (requer usinagem mais complexa), recomendadas para moldes grandes.

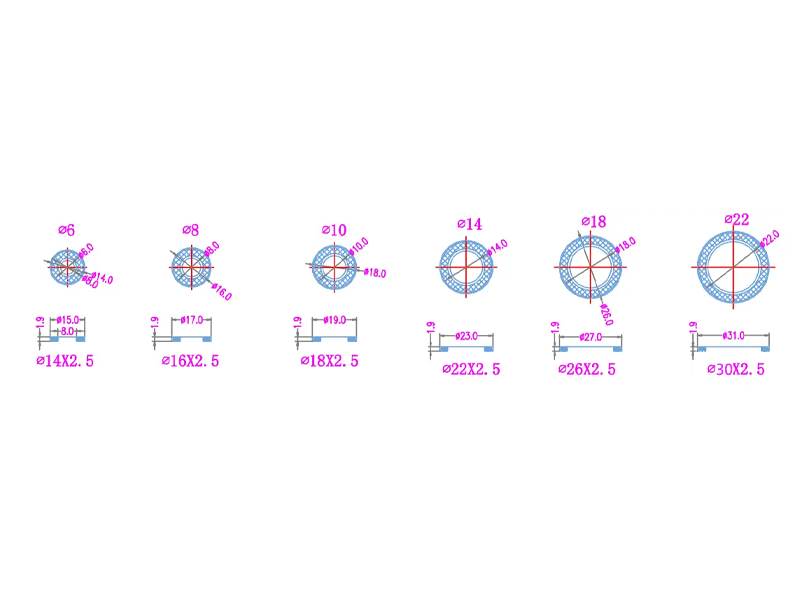

① Especificações do O-ring e dimensões da ranhura
Os anéis de vedação requerem pré-compressão de 0,4 mm (padrão).
Princípio de instalação: Os anéis de vedação devem ser montados em componentes estacionários para facilitar a montagem/desmontagem.

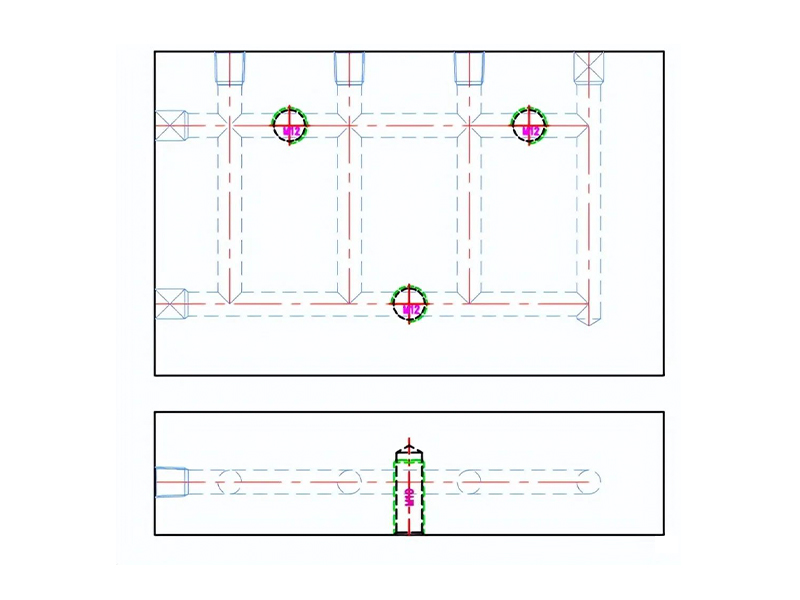

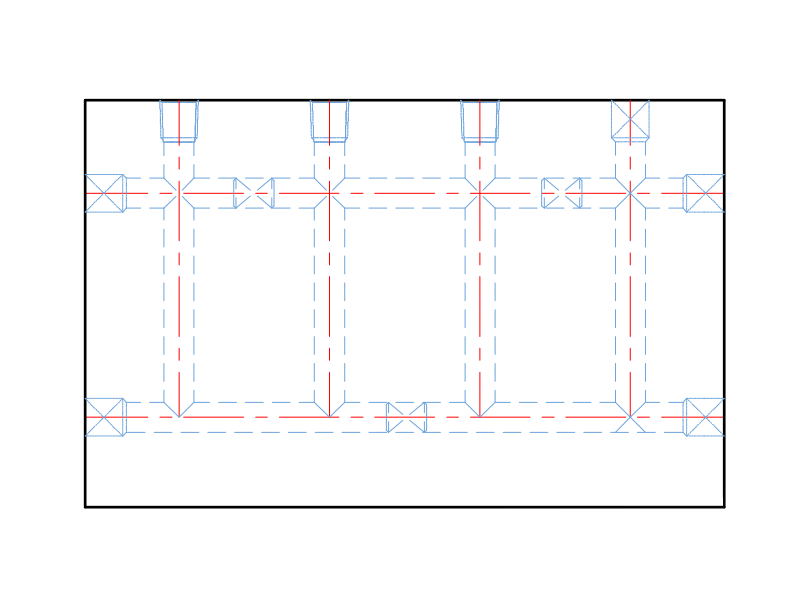

② Vedação com tampões:
Use tampões de canal de resfriamento (rosqueados ou encaixados por pressão) para vedação localizada.
③ Vedação da barra de cobre:
Vede os canais colocando barras de cobre nas posições designadas.
① Resfriamento para peças planas ou alongadas:
Priorize canais de resfriamento retos distribuídos uniformemente em configurações de múltiplos circuitos para minimizar empenamentos e instabilidade dimensional.
② Resfriamento da placa do corredor:
Incorpore dois circuitos de resfriamento independentes na placa do corredor para sistemas de porta fina.
③ Resfriamento de câmara quente:
Sempre que possível, integre canais de refrigeração nas mangas dos bicos nos sistemas de câmara quente.
