Просмотры: 0 Автор: редактор сайта. Публикация Время: 2025-06-30 Происхождение: Сайт
Оглавление
1. Введение |
| 2. Коммонные проявления несоответствий текстуры литья в инъекционном формовании |
| 3. Причины несоответствий текстуры литье литье |
| 4. Соответствия непоследовательной текстуры литья под давлением |
| 5. КОНКЛИЗ |
В инъекционных формованных продуктах текстура поверхности не только определяет визуальную привлекательность и тактильный опыт, но и является важной частью первого впечатления от качества продукта клиента. Тем не менее, в реальном производстве непоследовательная текстура литья инъекционного литья часто становится одной из основных причин жалоб клиентов и косметических дефектов. Такие проблемы, как неровный блеск, локализованные тусклые или глянцевые пятна, размытые текстуры или очевидные различия в партиях, могут значительно снизить стоимость продукта и увеличить скорость переработки или отрезка.
Эта статья предлагает всесторонний анализ коренных причин несоответствий текстуры в инъекционная форма форма Инъекционная конструкция плесени , производственные процессы, параметры литья под давлением и контроль материала. Опираясь на наш 23 -летний опыт работы в отрасли, мы также представляем практические решения, которые производители могут реализовать для улучшения качества поверхности. Если вы сталкиваетесь с аналогичными проблемами, это руководство послужит ценной ссылкой.
Единообразие текстуры поверхности является критическим показателем качества продукта и Стандарты производства плесени в инъекционном формовании. Любое несоответствие в текстуре может не только ухудшить визуальную привлекательность, но и вызвать жалобы клиентов, увеличить скорость переработки и потенциально повредить имидж бренда. Ниже приведены четыре типичных проявления проблем с текстурой литья под давлением, наблюдаемых во время производства:

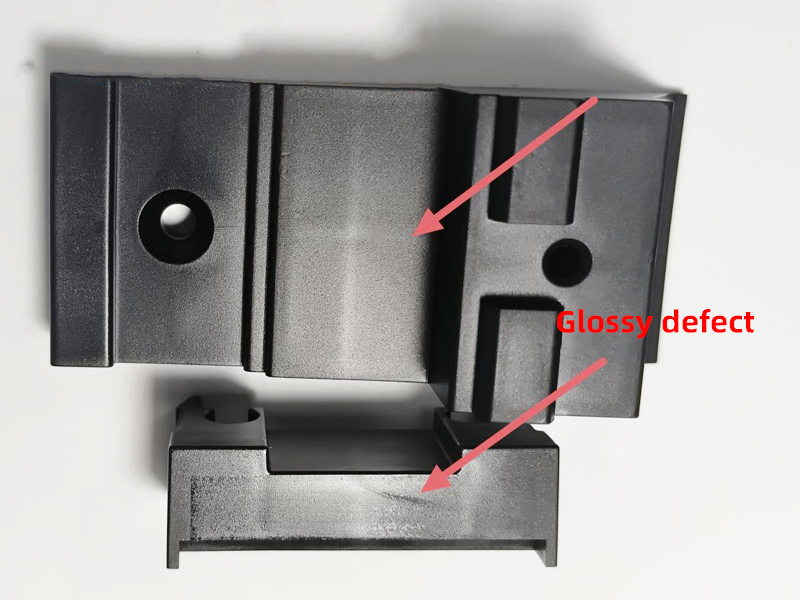

2.1 смутные или глянцевые пятна
Локализованная невозмутимость, яркие пятна или внезапные изменения блеска на формованных частях являются одними из наиболее распространенных дефектов текстуры формования. Они обычно встречаются из -за следующих факторов:
Неравномерная температура плесени : плохая конструкция системы охлаждения может вызвать значительные температурные различия в полости плесени, что приведет к непоследовательным скоростям охлаждения, которые изменяют эффект текстуры.
Остаток высвобождения или загрязнение плесени: остатки от агентов высвобождения плесени, масляных пятен или пыли предотвращают правильный контакт между расплавленным пластиком и поверхностью плесени, что приводит к нерегулярностям блеска.
Нестабильный материал заполнение: Непоследовательный поток расплавленного пластика, особенно в тонких или сложных областях, предотвращает равномерный контакт с поверхностью текстуры плесени.
Эта проблема особенно заметна в деталях, требующих матовой или высокой глянцевой отделки, таких как автомобильные панели HVAC или корпуса домашних приборов.
2.2 размытие или отсутствие текстуры в местных областях
Эта проблема относится к областям, где текстура выглядит слабым или полностью отсутствует. Это относительно сложная проблема для контроля и может быть вызвана:
Неровная глубина травления на поверхности плесени: противоречивые процессы песочной обработки или травления могут привести к неровным схемам текстуры на форме, что затем плохо переносится на детали.
Чрезмерное повреждение поверхности или повреждения поверхности плесени: неправильное обращение во время сборки или технического обслуживания может повредить исходную текстуру, влияя на его репликацию.
Низкое давление впрыска или неполное заполнение: недостаточное давление упаковки или недостатка, особенно в краях или зонах низкого давления, приводит к потере текстуры или размытости.
Такие несоответствия неприемлемы для продуктов с высокими эстетическими стандартами и часто требуют повторного или корректировки процесса для коррекции.

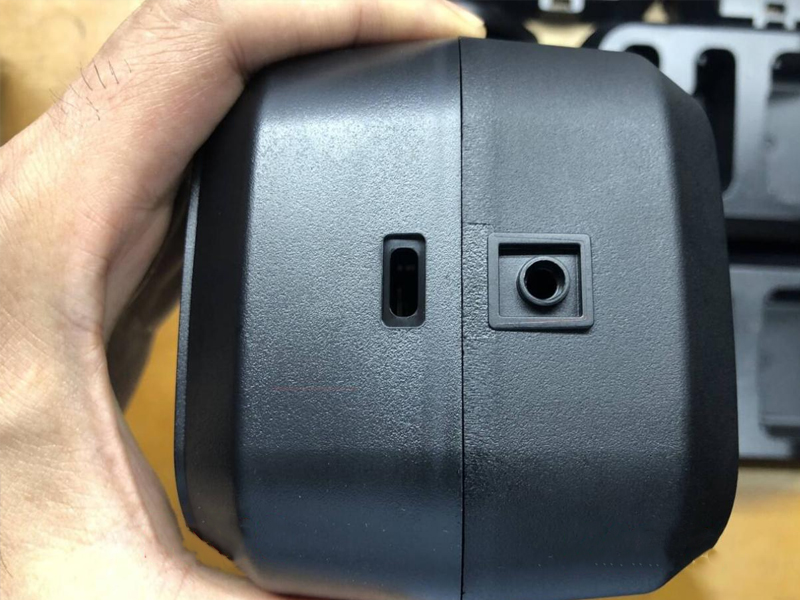

2.3 Изменение текстуры между производственными партиями
Даже при использовании одной и той же формы, литые литые детали могут показать заметные различия в текстуре поверхности в разных производственных партиях из -за:
Нестабильность сырья: разные партии - даже с одинаковой степенью - могут варьироваться в зависимости от потока расплава, усадки или аддитивных уровней, которые влияют на внешний вид текстуры литья под давлением.
Колебания машины или параметров: изменения температуры формы, давления упаковки или скорости впрыска могут привести к несоответствию текстуры.
Неадекватное обслуживание плесени: со временем текстуры плесени могут искажены или искажены, если они не будут должным образом очищены или повторно.
Различия операторов: противоречивые настройки или методы настройки между сдвигами или операторами также могут привести к несоответствиям текстуры.
Эти несоответствия партии к партии очень чувствительны в большом объеме и могут легко вызвать споры во время проверки качества. Установление стандартизированных процедур контроля текстуры и документации имеет важное значение для обеспечения повторяемости и согласованности.
Обеспечение однородного инъекционного литья текстуры между частями и производственными партиями требует тщательного контроля над несколькими взаимосвязанными факторами. На практике изменения текстуры поверхности часто связаны с колебаниями сырья, параметров процесса и условий плесени. Ниже приведены основные причины несоответствий текстуры:
3.1 Материальные факторы
Стабильность и консистенция сырья играют решающую роль в качестве текстуры литья под давлением. Даже небольшие различия в индексе потока расплава, вязкости или содержания влаги между партиями могут привести к заметным изменениям внешнего вида поверхности. Кроме того, ненадлежащий контроль над добавками, такими как цветный мастер -батч, наполнители или огнезащитные вещества, могут изменить поверхностное натяжение и поведение охлаждения, что приводит к противоречивой репликации текстуры.
Использование переработанного пластика усугубляет эти проблемы. Материалы, которые часто содержат примеси, имеют противоречивое поведение расплава и различаются по цветовому тону. Эти проблемы увеличивают риск дефектов текстуры, таких как шероховатость поверхности, яркие пятна или искаженные паттерны, что сильно влияет как на эстетические, так и функциональные характеристики.
3.2 Параметры процесса формования
Настройки процесса литья под давлением напрямую влияют на то, как течет расплавленной пластик, заполняет плесень и охлаждает. Эта динамика имеет решающее значение для точной и последовательной передачи текстуры от поверхности плесени в готовую часть.
Скорость впрыска: слишком низкая скорость может вызвать неполное заполнение, особенно в текстурированных или замысловатых областях, что приводит к размытым или сломанным схемам.
Удерживание давления и времени: недостаточное давление с удержанием или короткое время удержания может привести к неадекватной репликации поверхности плесени, особенно вблизи линий прощания или на тонких стенках.
Флуктуации температуры плесени и расплава: значительное изменение может повлиять на то, насколько хорошо пластик соответствует текстуре плесени, создавая несоответствия блеска или пятнистые области текстуры.
Распределение давления: неравномерное давление во время заполнения может привести к тому, что на поверхности текстуры может привести к потоковым знакам или направленным полосам.
Только при стабильных и точно настроенных параметрах процесса может быть последовательно и точно воспроизведена текстура литья под давлением.
3.3 Факторы плесени
Дизайн и качество самой формы являются основой для достижения равномерной текстуры. Несоответствия часто происходят из:
Неравномерная глубина текстуры или плохая обработка поверхности: если протравленная или взорванная текстура варьируется по глубине или направлению, полученная поверхность детали будет казаться непоследовательной.
Некачественная полировка: чрезмерно поливальная или неправильная обработка полости плесени может стереть или исказить текстуру, влияя на точность переноса.
Неравномерная температура пресс -формы: плохо спроектированная система охлаждения может вызвать локализованные температурные различия, что приводит к изменению блеска и неоднородной текстуре
появление.
Плохое вентиляция: неадекватное вентиляционное отверстие может улавливать газы во время литья, вызывая поверхностные дефекты, такие как серебряные полосы или потоки, которые мешают предполагаемым
Текстурная отделка.
Обеспечение оптимального контроля температуры плесени, правильного вентиляции и точной обработки текстуры имеет важное значение для поддержания консистенции текстуры инъекционного литья.
Достижение последовательной текстуры в формованных частях для инъекций требует систематического контроля от проектирования до массового производства. Ниже представлена комплексная стратегия для решения несоответствий текстуры литья инъекционного литья на всех этапах производства.
4.1 Фаза проектирования
Первоначальный этап проектирования играет решающую роль в обеспечении однородной текстуры литья. Установив четкие стандарты текстуры и оптимизируя конструкцию плесени, потенциальные дефекты могут быть минимизированы на ранних этапах.
Мастер -стандартизация текстуры
В начале проекта важно подтвердить стандарт мастер -текстуры с клиентом. Мы рекомендуем использовать глобально признанные текстурные справочные платы, такие как стандарты VDI (Verein Deutscher Ingenieure и SPI (Общество пластмассовой индустрии). Они должны указывать код текстуры, уровень шероховатости поверхности (например, RA), глубину (обычно 0,02 мм-0,2 мм) и уровень блеска (например, показания измерителя глянцевых измерителей 60 градусов). Клиенты в идеале должны предоставлять оригинальные цифровые текстуру (например, файлы STL) вместо сканированных изображений, чтобы обеспечить точную и повторяемую гравюру, особенно для текстур направленного или градиента.
Финал тип |
Описание |
Шероховатость Усреднение |
Комментарии |
A-1 |
Бюровой бафф класса № 3 |
0-1 |
· Для зеркала или оптической отделки · Большинство трудоемких и дорогостоящих отделов для достижения · Стальная оценка важна для результатов (DME № 3 или № 5 Сталь рекомендуется) |
А-2 |
Алмаз -бафф класса № 6 |
1-2 |
|
A-3 |
Оценка № 15 Diamond Buff |
2-3 |
|
B-1 |
600 Grit Baper |
2-3 |
· Удаление всех инструментов и марок обработки · Предоставляет хороший выпуск плесени · Световая отражающая отделка на формованной части, немного блеска |
B-2 |
400 Grit Baper |
4-5 |
|
B-3 |
320 Grit Baper |
9-10 |
|
C-1 |
600 Stane |
10-12 |
· Удаление всех инструментов и марок обработки · Предоставляет хороший выпуск плесени · Незрелый финиш на формованной части, нет блеска |
C-2 |
400 Stane |
25-28 |
|
| C-3 | 320 Стейн |
38-42 |
|
D-1 |
Сухое бласточное стеклянное бусин (8 'расстояние при 100 фунтов на квадратный дюйм: 5 секунд) |
10-12 |
· Для декоративной отделки · Помогает скрыть смягченные знаки и другие недостатки · Перетухательная отделка на плесени или литой части |
D-2 |
Оксид сухого взрыва № 240 (5 'расстояние при 100 фунтов на квадратный дюйм; 6 с) |
26-32 |
|
| D-3 | Сухой взрыв № 24 оксид (6 'расстояние при 100 фунтов на квадратный дюйм: 6 секунд) |
190-230 |
Ключевые соображения в дизайне плесени
Прощание линии. Избегание: проектируйте плесень, чтобы линия прощания не пересекалась с основными областями текстуры. В случае неизбежных, следует использовать методы после лечения или маскировки.
Проект угла навыка: примените соответствующие рафы на основе глубины текстуры. Для стандартных частей оболочки рекомендуется минимальный проект 3 °; Для более глубоких текстур (VDI 36 или SPI D3), 5 ° –8 ° .
VDI |
Угол для черновика-на сторону |
||||
VDI# |
Ra (мкм) |
RZ (мкм) |
АБС |
ПК |
PA (нейлон) |
12 |
0.4 | 1.5 | 0,5 ° | 1 ° | 0 ° |
| 15 |
0.56 | 2.4 | 0,5 ° | 1 ° | 0,5 ° |
| 18 | 0.8 | 3.3 | 0,5 ° | 1 ° | 0,5 ° |
| 21 | 1.12 | 4.7 | 0,5 ° | 1 ° | 0,5 ° |
| 24 | 1.6 |
6.5 | 1 ° | 1,5 ° | 0,5 ° |
| 27 | 2.24 | 10.5 | 1,5 ° | 2 ° | 1 ° |
| 30 | 3.15 | 12.5 | 2 ° | 2 ° | 1,5 ° |
| 33 | 4.5 | 17.5 | 2,5 ° | 3 ° | 2 ° |
| 36 | 6.3 | 24 | 3 ° | 4 ° | 2,5 ° |
| 39 | 9 | 34 |
4 ° | 5 ° | 3 ° |
| 42 | 12.5 | 48 | 5 ° | 6 ° | 4 ° |
| 45 | 18 | 69 | 6 ° | 7 ° | 5 ° |
Оптимизация конструкции затвора: поместите ворота от текстурированных поверхностей, чтобы избежать сварных линий или отметок, которые влияют на непрерывность текстуры.
Внедряя эти элементы управления проектированием, производители закладывают прочную основу для точности текстуры и последовательности.
4.2 MO LD Изготовление и обработка текстур
Высокая изготовление плесени и стандартизированные методы обработки текстур необходимы для точной репликации текстуры литья под давлением.
Химическое травление
Принцип: использует сильные кислотные растворы для корродирования поверхностей плесени в соответствии с предварительно определенными паттернами.
Функции:
· Предлагает высокую точность текстуры, способную реплицировать сложные и рафинированные поверхностные эффекты, такие как кожаное зерно, тканевое плетение и узоры дерева.
· Идеально подходит для крупномасштабной передачи текстуры с участием сложных конструкций, что делает его основным решением для высокопоставленных деталей, таких как автомобильные интерьерные компоненты и электронные корпусы.
· Требует, чтобы поверхность плесени была покрыта коррозионными устойчивыми к фоточувствительным чернилам, за которыми следуют процессы воздействия и развития для точного определения зон текстуры литье в инъекционном формовании до выполнения химического травления.

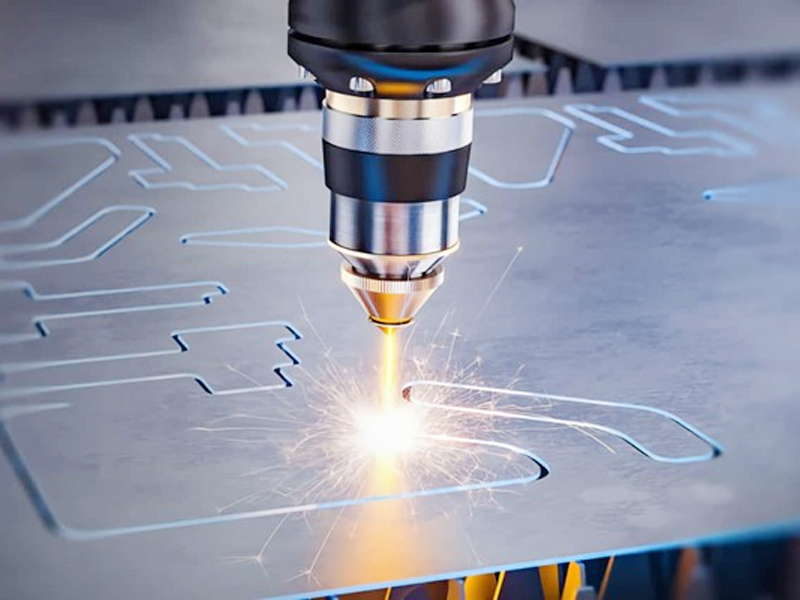

Лазерная гравировка
Принцип: использует лазерные балки для сжигания схем в поверхности плесени с точным контролем над энергией и путем.
Функции:
· Обеспечивает высокую текстуру литья под давлением с сильными трехмерными эффектами и контролируемой глубиной, идеально подходит для микроструктур, таких как логотипы и анти скользит.
· Предлагает быстрая скорость обработки, что делает его хорошо подходящим для настройки мелкой партии или пресс-форм со сложными конструкциями, такими как 3D-тиснения.
· Требуется высококлассная сталь плесени со строгой твердостью и характеристиками термической обработки, обычно используемых в высококлассных приложениях, таких как корпуса смартфона и компоненты медицинского устройства.
EDM травление (обработка электрической разрядки)
Принцип: использует эрозию искры, чтобы сформировать текстуры на поверхности плесени.
Функции:
· Создает относительно грубую текстуру литья впрыска, подходящую для схемы поверхности крупной области или глубокости.
· Обычно используется в формах для крупных структурных компонентов, таких как автомобильные бамперы и корпуса домашних приборов, для повышения функциональности против скольжения.
· Хотя эффективность обработки относительно низкая, она остается незаменимым методом для создания крупномасштабных функций текстуры.

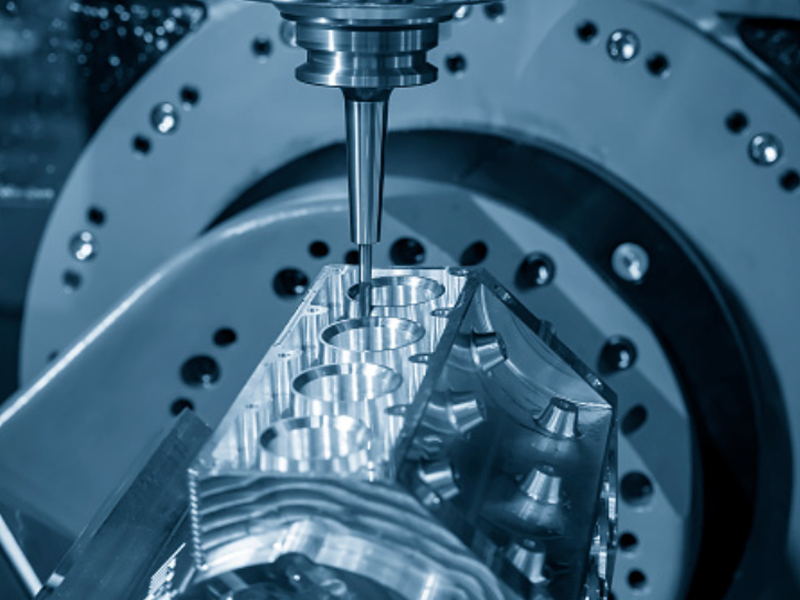

Механическая обработка
Принцип: использует инструменты измельчения или прокатки для создания текстур с помощью резки или сжатия.
Функции:
· Генерирует очень регулярные паттерны текстуры литья под давлением, такие как прямые линии, кросс -матч и текстуры сетки, что делает его подходящим для стандартизированного производства.
· Обычно применяется к функциональным областям текстуры, таким как анти-скользящие ручки и декоративные линии.
· Процесс прост и экономически эффективен, хотя он предлагает ограниченную возможность для репликации сложных или подробных моделей.
4.3 Испытание и проверка плесени
Испытания плесени необходимы для проверки как качества плесени, так и консистенции текстуры литья под давлением.
Проверка текстуры первой статьи
Используйте высоко определенные 3D-профилировщики поверхности (например, Keyence VR-3000), чтобы сравнить текстуру формованной части с утвержденным основным стандартом. Ключевые показатели включают:
Глубина текстуры: влияет на глубину визуального и тактильного качества.
Шероховатость поверхности (SA/SQ): указывает на тонкость текстуры и однородность.
Ориентация текстуры: обеспечивает последовательность в направленных шаблонах.
Сравните измеренные данные с одобренной клиентом панели мастер-текстуры, и рекомендуется поддерживать следующие пределы допуска: отклонение глубины текстуры ≤ ± 5%и отклонение шероховатости поверхности (RA) ≤ ± 0,1 мкм. Если какие -либо значения превышают эти ограничения, процесс текстуры литья под давлением или условия поверхности плесени следует незамедлительно рассмотрено, чтобы предотвратить вступление в массовое производство дефектных текстур.
Проверка окна процесса
Параметры впрыска ключей точной настройки:
Температура расплава: держите в пределах оптимального диапазона (например, ABS ≤230 ° C), чтобы избежать несоответствия блеска или размытия текстуры.
Удерживание давления: избегайте сглаживания тонких текстур; Обычно держит менее 80 МПа.
Время охлаждения: должно составлять 1,5–2,5 секунды на мм толщины стены, чтобы избежать деформации или неровной текстуры.
Создайте проверенный лист спецификации параметров (Spec) в качестве ориентира для производства.
4.4 Консистенция массового производства
Без надлежащего контроля во время массового производства, износ плесени, изменчивости машины или сдвига сырья могут со временем ухудшить текстуру литья впрыска.
Рекомендации по техническому обслуживанию плесени
Плесень представляет собой прямую среду для переноса текстуры литья под давлением, а его поверхностное состояние оказывает решающее влияние на долговечность и консистенцию текстуры. Во время выработки больших объемов, частые циклы инъекций, термическое расширение и сокращение, а также демольдское трение могут вызвать микро-одежду в текстурированных областях, что приводит к исчезновению текстуры или искажению с течением времени.
Чтобы предотвратить такие проблемы, рекомендуется установить обычный протокол проверки текстуры. В частности, проверка глубины текстуры должна проводиться каждые 50 000 циклов формования. Если обнаружено деградация текстуры более 5%, необходимо провести немедленное повторное переработку или восстановление текстуры, чтобы избежать накопления поверхностных дефектов в готовых изделиях.
Во время технического обслуживания плесени легкая полировка и очистка поверхности являются стандартными процедурами. Тем не менее, неправильные инструменты могут нанести необратимый ущерб области текстуры. Использование материалов с высокой абразивностью, таких как бриллиантовая полировальная паста, строго запрещено. Вместо этого шерстяное колесо в сочетании с полировкой оксида алюминия (Al₂o₃), с размером зерна между W3 и W1, рекомендуется для подкраски с низким воздействием. Это обеспечивает первоначальную шероховатость и ориентацию текстуры литья под давлением постоянно сохраняются в течение всего срока службы плесени.
Мониторинг процесса формования инъекций
В высокоскоростной массовой продукции только ручная выборка недостаточна для обнаружения колебаний в реальном времени в текстуре литья под давлением. Следовательно, реализация встроенной системы мониторинга является очень эффективной стратегией контроля качества.
Рекомендуется устанавливать метры глянцевых изделий в режиме реального времени (например, серия Byk-MAC) на формованных машинах, чтобы непрерывно контролировать поверхностные уровни блеска в формованных деталях. Установив верхние и нижние пределы управления (например, ± 2 глянцевые блоки), система может быстро обнаружить аномалии в температуре формы, дрейфа параметров или загрязнении поверхности, что позволяет своевременно регулировать перед дефектами текстуры.
Чтобы дополнительно защитить поверхность текстуры плесени от физического повреждения, металлический сепаратор должен быть установлен в сечении подачи ствола. Это предотвращает попадание металлических загрязняющих веществ, таких как заявки на железом, медные частицы и провода из нержавеющей стали. Такое загрязнение особенно проблематично при использовании цветных мастер -матч, армированных наполнителей или переработанных материалов, что значительно увеличивает риск повреждения поверхности.
Внедряя комплексный рабочий процесс обслуживания плесени и научную систему мониторинга процессов, производители могут обеспечить постоянную текстуру литья под давлением в производственных партиях, тем самым повышая качество внешнего вида продукта и общую удовлетворенность клиентов.
Достижение постоянного инъекционного литья текстуры никогда не является случайностью. Это требует дальновидной конструкции плесени, строгой обработки поверхности и стандартизированных методов производства. Установив четкие стандарты текстуры в начале проекта, применяя высокие технологии передачи текстуры, стабилизируя параметры литья и усиление протоколов обслуживания плесени, производители могут значительно снизить дефекты текстуры и повысить как качество продукции, так и конкурентоспособность рынка.
В качестве фабрики с 23 -летним опытом работы в производстве пластиковой инъекции, Alpine Flom понимает, что каждая текстура представляет собой приверженность точности и вниманию к деталям. Мы предлагаем сквозные услуги-от дизайна плесени до массового производства-и обладаем обширным опытом в отделке VDI и SPI текстуры, поддерживая клиентов в разработке продуктов с высокой консистенцией и требованиями к поверхности.
Если вы ищете партнера, который понимает как инструменты, так и эстетику поверхности, мы приглашаем вас связаться. Мы готовы предоставить вам профессиональные растворы плесени впрыскивания и помочь вам создать высокие значения, высококачественные литые продукты.
