1. Introduction |
| 2. Qu'est-ce que le polycarbonate (PC)? |
| 3. Grates matériels et additifs |
| 4. Comparaison: Polycarbonate vs d'autres plastiques transparents |
| 5. Applications de moulure d'injection de polycarbonate |
| 6. Concevoir des conseils pour les pièces en polycarbonate |
| 7. Conditions de traitement pour le moulage par injection de polycarbonate |
| 8. Succéder avec moulure d'injection de polycarbonate |

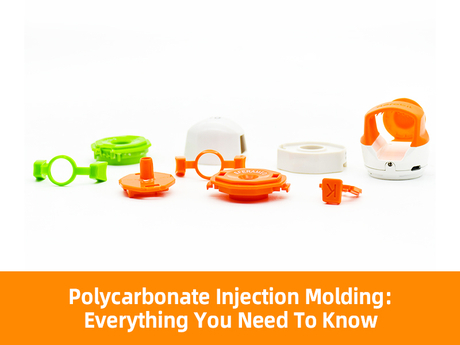

Moulure d'injection en polycarbonate (PC) est un processus de fabrication efficace utilisé pour produire des pièces en plastique durables, transparentes et résistantes à l'impact avec une excellente stabilité dimensionnelle et une clarté optique. Ce processus est idéal pour les applications qui exigent à la fois des performances élevées et une apparence attrayante, telles que des boîtiers médicaux clairs, des objectifs de phares automobiles et des enceintes électroniques premium - tout en offrant une flexibilité de conception et une durabilité durable.
Ce guide est conçu pour les concepteurs de produits, les ingénieurs en mécanique, les chefs de projet, les acheteurs et toute personne impliquée dans le développement de pièces en plastique. Que vous exploriez le moulage par injection de polycarbonate pour un nouveau projet ou que vous visiez à améliorer les performances de votre produit existant, cet article couvre tout ce que vous devez savoir - des propriétés des matériaux essentiels aux conseils de conception pratiques et aux conditions de traitement optimales.
Le polycarbonate (PC) est un thermoplastique d'ingénierie haute performance connu pour sa résistance à l'impact exceptionnel, sa clarté optique, sa résistance thermique et sa stabilité dimensionnelle. En tant que polymère amorphe contenant des groupes de carbonate dans sa structure moléculaire, PC offre une combinaison unique de ténacité et de transparence. Contrairement aux plastiques cristallins, il offre des propriétés mécaniques cohérentes sans avoir besoin de post-traitement, ce qui le rend idéal pour les applications de moulage par injection qui exigent à la fois la force et l'esthétique.
Le moulage en plastique PC offre une résistance à l'impact bien au-delà de nombreux autres plastiques, jusqu'à 850–950 J / m - et maintient la ténacité même à basse température. Cette résistance à la fissuration, à l'éclatement et à la déformation le rend idéal pour les pièces nécessitant une durabilité et une sécurité.
Avec une transmittance légère atteignant jusqu'à 90%, le polycarbonate est parfait pour fabriquer des composants clairs ou translucides. Contrairement à l'acrylique, il conserve également la ténacité dans les conceptions de paroi mince.
Les pièces moulées sur PC maintiennent leur forme et leur taille de manière cohérente, même sous des fluctuations mécaniques de contrainte ou de température, garantissant un contrôle de tolérance serré.
Le PC dispose d'une température de déflexion de chaleur élevée (HDT) d'environ 130 ° C, soutenant une utilisation à long terme dans des applications exposées à la chaleur sans compromettre les performances.
La résine PC offre d'excellentes caractéristiques d'écoulement, en particulier dans les grades à haut débit - permettant des géométries complexes, des caractéristiques d'incapacité et des moulures d'insérer facilement.
Les notes ignifuges (par exemple, UL 94 V-0) et les versions stabilisées UV sont disponibles, ce qui rend PC adapté aux environnements extérieurs et aux composants critiques de la sécurité.
PC fournit une résistance diélectrique élevée, ce qui le rend idéal pour les boîtiers et les couvertures dans des applications électroniques nécessitant une isolation fiable.
Le PC est hygroscopique, ce qui signifie qu'il absorbe l'humidité de l'air. Il doit être séché à 120 ° C pendant 3 à 4 heures avant le moulage pour prévenir les défauts de surface tels que l'éclat, les bulles ou les stries.
PC a une résistance limitée aux alcalis forts, aux solvants et à certains hydrocarbures. La conception et la sélection des matériaux doivent prendre en compte l'environnement chimique d'utilisation finale.
Avec un prix typique de 3,5 à 4,5 $ / kg, le polycarbonate est plus cher que les plastiques à usage général comme l'ABS, ce qui peut avoir un impact sur les projets sensibles aux coûts.
Le PC standard jaune et se dégradera sous une exposition aux UV à long terme, sauf si elle est protégée avec des stabilisateurs UV ou des revêtements. Pour une utilisation extérieure, sélectionnez toujours les notes résistantes aux UV.
Le choix de la bonne note du matériau PC est essentiel pour assurer les performances, la durabilité et la sécurité des pièces moulées par injection. Les résines en polycarbonate sont disponibles dans une large gamme de grades, chacune adaptée à des exigences mécaniques, optiques, thermiques ou environnementales spécifiques. La sélection de la résine en polycarbonate appropriée et de tous les additifs nécessaires dépend en grande partie de l'application prévue.
Il s'agit de la note la plus utilisée dans le moulage en plastique PC, connu pour son excellente résistance à l'impact, transparence et stabilité dimensionnelle. Il est idéal pour les enclos à usage général, les gardes de sécurité, les couvertures et les produits de consommation.
Le PC résistant aux UV comprend des additifs ou des revêtements qui protègent le matériau du jaunissement, de la fissuration ou de la dégradation lorsqu'ils sont exposés à la lumière du soleil ou aux environnements extérieurs. Cette note est couramment utilisée dans les couvercles d'éclairage, les panneaux extérieurs et les applications automobiles.
Pour les applications qui exigent la sécurité incendie, telles que les boîtiers électriques, les couvertures de batterie ou les connecteurs, un PC ignifuge est essentiel. Il contient des additifs qui ralentissent l'allumage et réduisent la propagation des flammes tout en conservant la résistance mécanique du PC.
Cette note offre une clarté supérieure et une biréfringence minimale, ce qui le rend adapté aux objectifs, aux fenêtres des dispositifs médicaux, aux guides légers et aux boucliers transparents. Dans le moulage par injection de polycarbonate, il nécessite des moules hautement polis et un contrôle de température serré pour obtenir des pièces sans défaut.
Des mélanges tels que PC + ABS combinent la résistance à l'impact et la résistance à la chaleur du PC avec l'amélioration de la transformation et la rentabilité des AB. Ces grades PC modifiés sont largement utilisés dans les intérieurs automobiles, les boîtiers électroniques et les appareils portables où une résistance mécanique élevée et une bonne finition de surface sont nécessaires.
Lorsque vous choisissez la bonne note du matériau PC pour votre projet de moulage par injection de polycarbonate, considérez les facteurs clés suivants:
Utilisation extérieure: sélectionnez le polycarbonate stabilisé UV pour assurer une excellente résistance aux intempéries et empêcher le jaunissement ou la dégradation lorsqu'il est exposé au soleil.
Environnements de chaleur élevés: Pour les applications nécessitant une durabilité à des températures élevées, optez pour des notes PC résistantes à la chaleur élevée ou ignifuges qui répondent aux normes de sécurité.
Pièces claires ou optiques: Utilisez du polycarbonate de qualité optique combinée à des commandes de moulage précises pour atteindre une clarté supérieure et des défauts minimaux dans des composants transparents.
Impact élevé avec contrôle des coûts: un mélange PC + ABS offre une solution équilibrée, offrant une forte résistance à l'impact et une transformation améliorée à un coût compétitif.
Industries réglementées: Pour les produits médicaux, les contacts alimentaires ou la sécurité, garantissent que la note PC sélectionnée est conforme aux certifications UL, FDA ou ISO pour répondre aux exigences réglementaires.
Avec les 23 ans d'expérience de {T3]} dans le moulage par injection de polycarbonate personnalisé, nous aidons les clients à choisir la note PC la plus appropriée pour leur application, qu'elle soit pour la résistance à l'impact, la clarté, la résistance chimique ou le retard de flamme.
Voici le tableau de comparaison pour le polycarbonate (PC) vs PMMA (acrylique) par rapport à PETG sur les propriétés clés:
Propriété |
Polycarbonate (PC) |
PMMA (acrylique) |
Pivot |
Comparaison clé |
Transparence / clarté optique |
Élevé (≈90%), légère teinte jaune |
Excellent (≈92%), en verre |
Élevé (≈90%), pas de teinte inhérente |
PMMA> PETG ≈ PC |
Résistance à l'impact |
Exceptionnel (≈850 J / m) |
Pauvre (cassant, se brise facilement) |
Bon (≈100–200 J / m) |
PC> PETG (4–8x)> PMMA |
Résistance aux intempéries |
Bon (nécessite un revêtement UV pour éviter le jaunissement) |
Excellent (résistant aux UV, plus de 10 ans en plein air) |
Bon (meilleure résistance aux UV que PC) |
PMMA> PETG> PC (non couché) |
Résistance à la chaleur |
Élevé (HDT ≈135–140 ° C) |
Modéré (THA ≈90–105 ° C) |
Faible (THA ≈70–80 ° C) |
PC> PMMA> PETG |
Résistance chimique |
Pauvre (sensible aux solvants, alcalis) |
Pauvre (attaqué par des alcools, des cétones) |
Excellent (résiste aux huiles, désinfectants, acides / bases faibles) |
PETG> PMMA ≈ PC |
Transformation |
Difficile (moulure à température élevée, fissuration de contrainte) |
Modéré (coupe / thermoformage facile, mauvais débit) |
Facile (thermoformes, liaisons, imprimés bien) |
PETG> PMMA> PC |
Coût |
Élevé (≈ 3,5 à 4,5 $ / kg) |
Modéré (≈ 2,0 à 3,0 $ / kg) |
Faible (≈ 1,5 à 2,5 $ / kg) |
PC> PMMA> PETG |
Applications primaires |
Équipement de sécurité, vitrage résistant aux balles, pièces automobiles |
Affichages, signalisation, objectifs, aquariums |
Emballage alimentaire, dispositifs médicaux, affichages de points de vente |
PC: Force / Heat |
Grâce à son équilibre unique de force, de clarté et de résistance à la chaleur, le polycarbonate est largement utilisé dans divers secteurs par le moulage par injection. Vous trouverez ci-dessous quelques-unes des zones d'application les plus courantes et les plus émergentes du moulage en plastique PC:
Industrie |
Applications spécifiques |
Propriétés clés utilisées |
Automobile |
Lentilles de phares, couvercles de feu arrière, objectifs de grappes d'instruments |
Transparence élevée, résistance à la chaleur (130 ° C +), sécurité d'impact |
Médical |
Boîtiers d'instruments chirurgicaux, connecteurs IV, composants de dialyse transparente |
Stérilisabilité (autoclavable), clarté, résistance chimique |

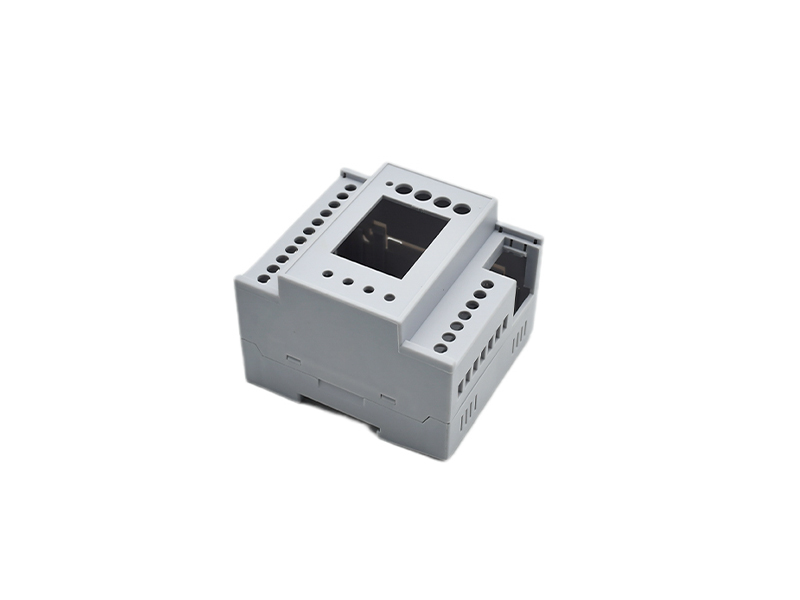

Électrique et électronique |
Couvoirs de prise d'alimentation, panneaux d'interrupteur, boîtiers de disjoncteurs |
UL94 V-0 Drivance de flamme, résistance diélectrique, résistance au fluage |
Électronique grand public |
Étuis pour smartphone, supports d'objectif de la caméra, gardes d'hélice de drone |
Absorption légère et impact, stabilité dimensionnelle |
Industriel et sécurité |
Boucons de sécurité des machines, casques anti-émeute / boucliers faciaux, composants respirateurs |
Résistance aux balles / impact (ISO 16933), clarté optique, durabilité |
Champs émergents |
Chamorations de batterie EV, visières AR / VR, fenêtres de dispositif biométrique |
Boundage EMI / RF (lorsqu'il est revêtu), précision optique, capacité de moulage à paroi mince |
La conception de pièces pour le moulage par injection de polycarbonate nécessite plus qu'une simple compréhension mécanique - elle exige une profonde conscience de la façon dont le PC se comporte pendant le processus de moulage. En raison de sa rigidité, de sa clarté optique et de sa sensibilité à l'humidité, une mauvaise conception de composants PC peut entraîner un stress interne, un warpage ou des défauts cosmétiques. Voici des conseils de conception clés pour vous assurer que vos projets de moulage en plastique en polycarbonate obtiennent des performances optimales:
Dans le moulage en plastique PC, l'épaisseur de paroi inégale peut entraîner des déformation, des vides ou des marques d'évier visibles, en particulier en pièces claires. Visez une épaisseur de paroi entre 1,0 mm et 3,8 mm et la transition progressivement si les changements sont inévitables. Les transitions lisses aident à maintenir la stabilité dimensionnelle et la consistance du débit pendant le moulage par la pièce en polycarbonate.
Les coins nets concentrent le stress et réduisent la résistance du matériau, en particulier dans les applications à fort impact. Dans la conception de moulure en polycarbonate, utilisez des filets avec un rayon minimum de 0,5 à 1,0 mm pour améliorer le débit des matériaux et réduire le risque de fissuration. Cela améliore également l'esthétique des composants PC clairs.
Étant donné que les pièces de moulage par injection de polycarbonate peuvent s'en tenir aux parois verticales des moisissures, appliquez un angle de trait d'au moins 1 à 2 ° sur toutes les faces verticales. Pour les surfaces texturées, augmentez le projet à 2 à 5 ° pour permettre une éjection lisse et empêcher les marques de traînée. Une bonne conception de brouillon améliore le temps de cycle et protège la qualité de la surface des pièces.
Les côtes et les boss renforcent les pièces sans ajouter un poids excessif, mais ils doivent être soigneusement proportionnés. Dans la conception de la pièce en plastique PC, l'épaisseur des côtes doit être de 50 à 60% du mur adjacent pour éviter les marques d'évier. Les boss doivent être soutenus avec des goussets et ont des bases rayonnantes pour éviter la concentration de contrainte dans le processus de moulage.
Le PC a une excellente rigidité mais une flexibilité limitée par rapport aux matériaux comme PP. Lors de l'intégration des caractéristiques instantanées dans des pièces moulées par injection de polycarbonate, permettez une distance de déviation adéquate et évitez les caractéristiques de verrouillage vives. Cela empêche le blanchiment ou la fissuration du stress et assure une durée de vie de produit plus longue.
Pour les composants moulés par PC grands ou complexes, le positionnement des portes est essentiel pour éviter les lignes de soudure ou l'hésitation des flux. Utilisez des outils d'analyse du flux de moisissures au début des étapes de conception de moulage en polycarbonate pour identifier les emplacements de grille idéaux qui garantissent un remplissage équilibré et une contrainte interne minimale.
Aspect de conception |
Ligne directrice |
But |
Épaisseur de paroi |
1,0 à 3,8 mm |
Écoulement équilibré, refroidissement, intégrité structurelle |
Conception des côtes |
50–60% d'épaisseur; ≤3 × hauteur de mur |
Renforce la force sans problèmes de puits |
Rayon d'angle |
≥3 mm |
Réduit la concentration de stress et améliore le remplissage des moisissures |

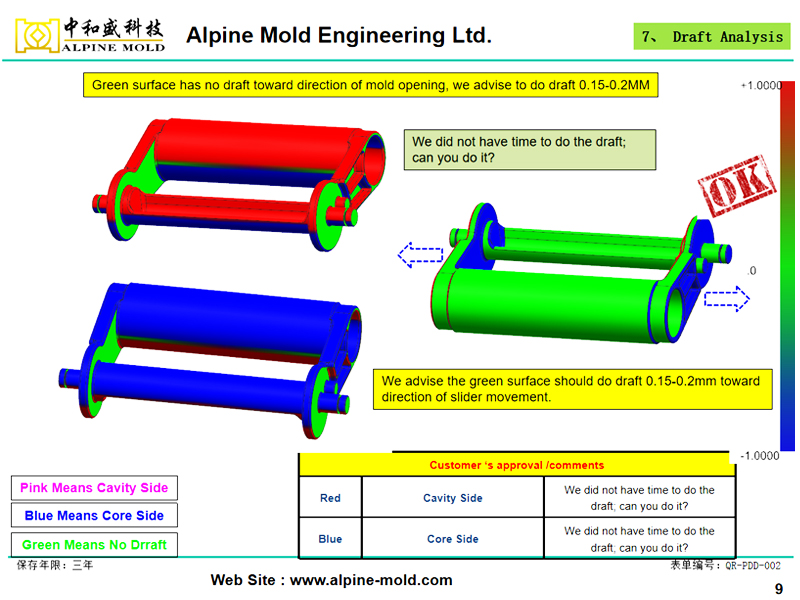

Angle de projet |
0,5–1 ° Standard, jusqu'à 3 ° avec texture |
Soulage le démêlage et empêche les dommages de la surface |
Placement de porte |
Utiliser des outils de simulation |
Assure un flux égal, moins de lignes de soudure et de points de contrainte |
Finition de surface |
Brillant ou mat avec un brouillon supplémentaire pour la texture |
Équilibre l'attrait visuel et la fonctionnalité |

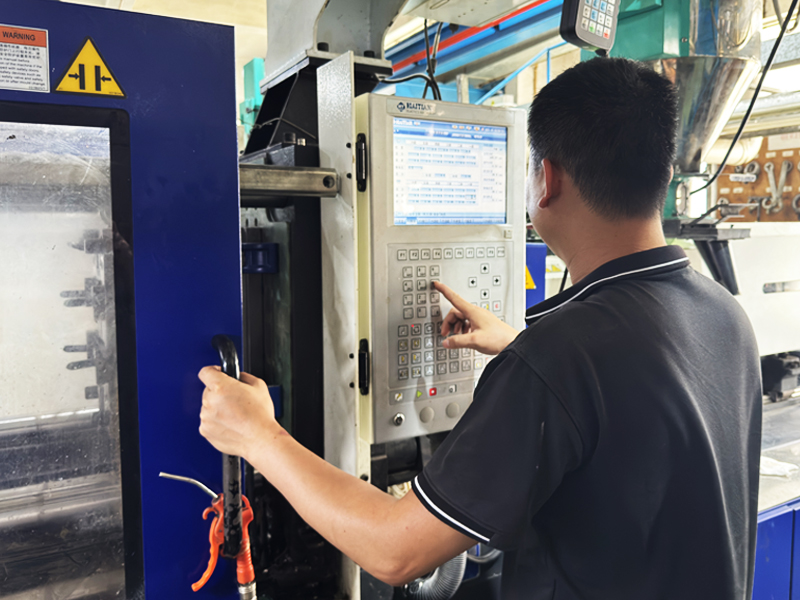

Le polycarbonate (PC) est un plastique d'ingénierie robuste et polyvalent, mais sa moulure réussie dépend d'un contrôle strict des paramètres de traitement. En raison de sa sensibilité à l'humidité, de sa viscosité à fond élevée et de ses applications optiques, le moulage en plastique PC nécessite un séchage approprié, des températures optimisées et un contrôle précis de l'injection.
Un contrôle inadéquat des conditions de moulage en polycarbonate peut entraîner une chaîne de chaîne, une contrainte interne ou des défauts de surface comme l'éclats et les bulles. Pour le PC de qualité optique ou les pièces de haute précision, ces conditions deviennent encore plus critiques.
Voici les paramètres d'injection de polycarbonate standard que les mouleurs d'injection doivent suivre pendant le processus de moulage:
Paramètres de traitement recommandés pour le moulage par injection PC |
||
Paramètre |
Gamme recommandée |
But / notes |
Séchage des matériaux |
100–120 ° C pendant 3 à 4 heures |
Sec à l'humidité <0,02% en utilisant le séchoir déshumidifiant; critique pour prévenir l'hydrolyse |
Faire fondre |
260–310 ° C |
Évitez de dépasser 320 ° C pour éviter la dégradation et le jaunissement |
Température de moisissure |
90–120 ° C |
Améliore l'écoulement, la clarté et réduit le stress interne; PC optique peut nécessiter> 100 ° C |
Pression d'injection |
80–120 MPa (≈800–1200 bar) |
Ajuster en fonction de l'épaisseur de la pièce et du déclenchement; une pression excessive peut induire un stress |
Vitesse d'injection |
Moyen à élevé |
La vitesse modérée évite le jet; régler les sections de paroi épaisses / fines |
Pression arrière |
5–15 MPa (≈50–150 bar) |
Aide à faire fondre l'homogénéité et l'élimination de l'air |
Vitesse de vis |
30–80 tr / min |
Les vitesses plus lentes réduisent le chauffage et la dégradation du cisaillement |
Force de serrage |
4 à 5 tonnes / in⊃2; de zone projetée |
Des causes trop faibles, trop élevées, peuvent déformer les pièces PC à paroi mince |
Temps de refroidissement |
12–25 sec, selon l'épaisseur de la paroi |
Le sur-refroidissement augmente le temps de cycle sans améliorer la qualité |
Regrind Use |
Max 10–20% (doit être séché) |
Le PC recyclé doit être propre et sec pour éviter les défauts cosmétiques et structurels |
Matériau de purge |
HDPE ou PMMA |
Les matériaux de purge claire empêchent les dépôts de carbone en baril et en buse |
Toujours sécher les pellets PC avant le moulage. Même la trace d'humidité peut provoquer une hydrolyse, conduisant à la fragilité ou aux défauts de surface visibles.
Utilisez les contrôleurs de température de moisissure pour maintenir des outils supérieurs à 80 ° C, en particulier pour les pièces optiques comme les lentilles ou les couvercles en moulure d'injection de polycarbonate.
Évitez les temps de séjour longs à des températures de fusion élevées pour réduire le risque de jaunissement ou de dégradation.
Considérez la simulation de flux de moisissure pour la conception de déclenchement et de ventilation, en particulier pour les pièces moulées en polycarbonate de mur épais ou complexes.
Pour les pièces transparentes, utilisez des cavités de moisissure polies et maintenez un contrôle étroit sur toutes les zones thermiques.
Succéder à la moulure par injection de PC nécessite non seulement la sélection du matériau en polycarbonate droit, mais également la conception de moisissure d'injection de polycarbonate experte et un contrôle précis des conditions de traitement, tels que le séchage complet de l'humidité, les températures précises de la fusion et les moisissures, la vitesse et la pression d'injection appropriées, et une gestion minutieuse du temps de cycle. Ces facteurs critiques garantissent la stabilité dimensionnelle, la clarté optique et la résistance mécanique. Un mauvais contrôle peut entraîner des défauts tels que le warpage, les imperfections de surface ou les contraintes internes pendant le processus de moulage en plastique en polycarbonate.
Avec plus de 23 ans d'expérience, Alpine Mold est un fournisseur de moisissures en plastique de confiance et un partenaire de moulage par injection offrant des solutions de bout en bout - de l'analyse DFM détaillée à un contrôle précis des moulures. Que votre projet implique des pièces de qualité optique ou des composants à fort impact, travailler avec un fabricant de moisissures expérimenté garantit une qualité cohérente et un délai de marché plus rapide. Alpine Mold est prêt à soutenir votre succès en moulure en polycarbonate avec des connaissances expertes et une assistance technique complète, Contactez-nous dès aujourd'hui !
