보기 : 0 저자 : 사이트 편집기 게시 시간 : 2025-08-15 원산지 : 대지
목차
1. 소개 |
2. 사출 성형을위한 PVC 유형 이해 |
3. PVC 주입 성형 공정 : 단계별 |
4. PVC의 맞춤형 플라스틱 부품에 대한 설계 팁 |
5. 신뢰할 수있는 PVC 금형 제조업체와 협력 |
6. 사례 연구 : 유럽 시장을위한 맞춤형 PVC 파이프 피팅 프로젝트 |
7. Alpine Mold로 PVC 주입 성형 프로젝트를 시작하십시오. |
폴리 비닐 클로라이드 (PVC)는 플라스틱 산업에서 가장 다양하고 비용 효율적인 재료 중 하나입니다. ~ 안에 PVC 주입 성형 , 제조업체는 다양한 경도, 유연성 및 내구성을 갖춘 다양한 맞춤형 플라스틱 부품을 만들 수 있습니다. 단단하거나 유연한 형태로 PVC는 탁월한 화학 저항, 전기 절연 및 날씨를 제공하여 가정 기기, 자동차 부품, 의료 기기 및 산업용 피팅에 적용 할 수있는 선호 선택입니다.
생산 관점에서, PVC의 적응성은 잘 설계된 PVC 금형과 쌍을 이룰 때 정확한 형성과 일관된 품질을 허용합니다. 이를 통해 강도 또는 표면 마감에 손상되지 않고 대량 부품을 생성 할 수 있습니다. 성능과 비용 효율성을 모두 추구하는 회사의 경우 PVC 주입 몰딩은 혁신적인 디자인을 신뢰할 수있는 최종 제품으로 바꾸는 실용적인 솔루션으로 두드러집니다.
PVC (폴리 비닐 클로라이드)는 고유 한 비용, 내구성 및 다양성의 고유 한 균형으로 인해 주입 성형에 널리 사용되는 열가소성 중합체입니다. 맞춤형 플라스틱 부품을 제조 할 때는 강성 PVC 및 유연한 PVC의 두 가지 주요 범주가 사용됩니다.
강성 PVC (UPVC)는 뛰어난 기계적 강도, 치수 안정성 및 화학 부식에 대한 저항성을 제공합니다. 전기 정션 박스, 기기 하우징, 산업 밸브 및 워터 파이프 피팅과 같은 구조적 무결성이 필요한 제품에 대해 종종 선택됩니다. 이 재료의 경도는 PVC 곰팡이의 고정밀 성형에 적합하여 대량 생산에서도 일관된 치수를 보장합니다.
반면에 Flexible PVC에는 탄력성과 부드러움을 향상시키는 가소제가 포함되어있어 개스킷, 튜브, 보호 캡 및 와이어 절연과 같은 유연성이 중요한 응용 분야에 적합합니다. 가소제 함량을 조정하여 부드러움의 정도를 제어 할 수 있으며, 제조업체는 특정 응용 분야에 대한 재료의 경도 (해안 A 또는 해안 D)를 사용자 정의 할 수 있습니다.
주입 성형에 대한 올바른 PVC 제형을 선택할 때 제조업체는 다음을 고려해야합니다.
용융 흐름 특성 - PVC의 상대적으로 낮은 용융 흐름 지수는 주입 속도 및 압력을 신중하게 제어해야합니다.
수축 거동 - PVC는 많은 플라스틱에 비해 수축이 낮지 만, 차원 정확도를 유지하려면 정확한 PVC 금형 설계가 필수적입니다.
첨가제 및 안정제 - 열 안정제, UV 저항제, 화염 지연제 및 컬러 안료는 기능적 및 미적 요구 사항을 충족시키기 위해 통합 될 수 있습니다.
최종 환경-화학 물질, 온도 극단 또는 햇빛에 노출되면 단단하고 유연한 PVC 사이의 선택에 영향을 줄 수 있습니다.
이러한 PVC 재료 변화와 처리 행동을 이해하면 PVC 주입 성형 프로젝트는 특히 재료 과학 및 곰팡이 엔지니어링에서 경험이있는 제조업체와 함께 일할 때 최적의 성능, 일관된 품질 및 비용 효율성을 달성 할 수 있습니다.

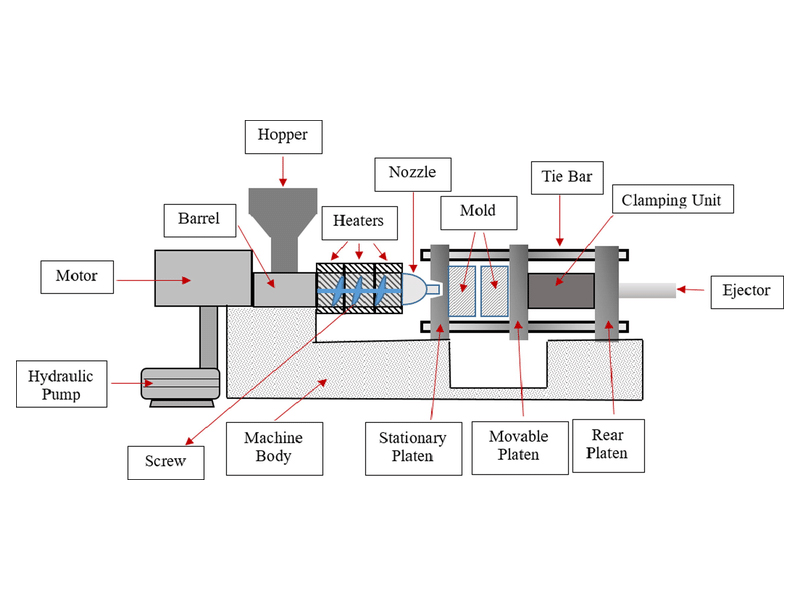

PVC 주입 성형의 기본은 다른 열가소성과 유사하지만 PVC의 고유 한 재료 특성은 특별한 취급, 정확한 공정 제어 및 최적화 된 금형 설계가 필요합니다. 일관된 품질을 보장합니다. 다음은 프로세스를 단계별로 살펴보고 Alpine Mold이 모든 프로젝트에서 성공을 보장하는 방법입니다.

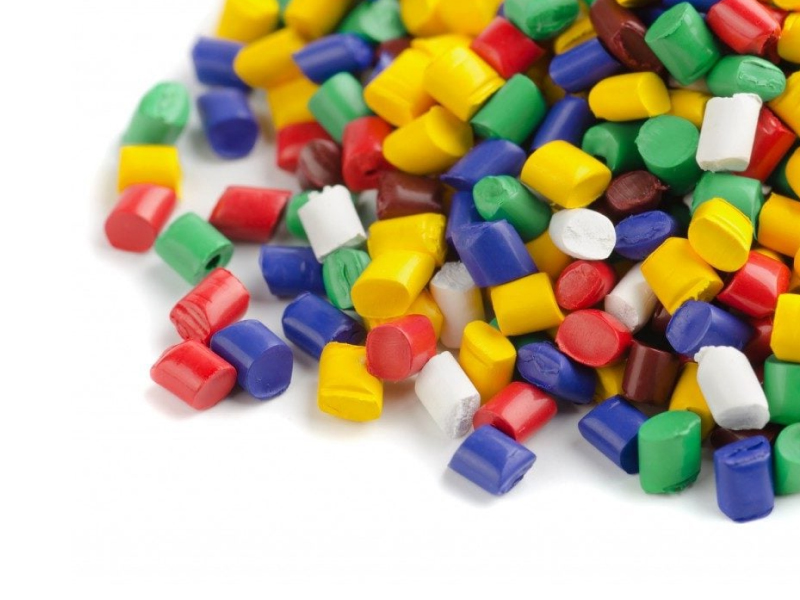

PVC는 열에 민감하여 과열되면 하이드로 클로르산 분해 및 방출이 가능합니다. 성형하기 전에, 원시 PVC 펠릿 (강성 또는 유연성)은 종종 열 안정제, 윤활제 및 충격 수정 자와 같은 첨가제로 사전 혼합된다. Alpine Mold에서, 우리는 모든 원자재가 신뢰할 수있는 공급 업체에서 나오고 오염을 방지하기 위해 기후 제어 환경에 저장되도록합니다. 우리 팀은 일관된 품질 표준을 유지하기 위해 생산 전에 모든 재료 배치를 평가합니다.
고품질 PVC 몰드는 재료의 낮은 용융 흐름과 과도한 전단 하에서 분해되는 경향을 설명해야합니다. 여기에는 다음이 포함됩니다.
부드러운 재료 흐름을위한 관대 한 게이팅 및 러너 크기
스트레스 농도를 줄이기 위해 최소한의 날카로운 모서리
갇힌 공기와 화상 자국을 피하기 위해 적절한 환기
균일 한 온도 제어를위한 최적화 된 냉각 채널
Alpine Mold에서 엔지니어링 팀은 고급 3D 금형 흐름 시뮬레이션과 20 년 이상의 금형 설계 경험을 사용하여 PVC의 충전 패턴 및 수축을 예측합니다. 이를 통해 제조 전에 금형 구조를 미세 조정하여 생산 중에 비용이 많이 드는 시행 착오를 줄일 수 있습니다.
PVC 처리는 다른 플라스틱과 비교하여 배럴 온도가 낮습니다. 일반적으로 강성 PVC의 경우 160 ° C에서 200 ° C 사이입니다. 우리는 과도한 전단 가열을 피하기 위해 PVC 용으로 설계된 온도 모니터링 시스템과 나사가 장착 된 전용 사출 성형기를 사용합니다. 우리의 공정 엔지니어들은 치수 안정성과 우수한 표면 마감을 보장하기 위해 주입 압력과 유지 시간을 신중하게 설정했습니다.
소재는 연소를 방지하기 위해 제어 된 속도로 주입 한 다음 캐비티가 완전히 채워 지도록 포장 단계가 이어집니다. Alpine Mold의 프로세스 제어 시스템은 실시간 공동 압력 판독 값에 따라 포장 압력을 자동으로 조정하여 사용자 정의 플라스틱 부품의 공극 또는 싱크 표시와 같은 결함을 줄입니다.
균일 한 냉각은 PVC 부품이 뒤틀림을 피하기 위해 필수적입니다. 우리의 금형에는 부품 품질을 손상시키지 않고 사이클 시간을 단축시키기 위해 사내에서 설계된 최적화 된 냉각 채널이 장착되어 있습니다. 이젝터 시스템은 특히 유연한 PVC 구성 요소에 대한 변형을 피하기 위해 정밀 엔지니어링됩니다.
제품에 따라 트리밍, 디버링, 인쇄 또는 어셈블리와 같은 보조 작업이 필요할 수 있습니다. Alpine Mold에서, 우리는 치수 검사, 초음파 청소 및 맞춤형 포장을 포함한 완벽한 원 스톱 서비스를 제공하여 모든 PVC 주입 성형 배치가 즉시 사용할 수 있도록 준비되도록합니다.
요컨대, Alpine Mold은 PVC 부품 만 만들지 않고 정밀 엔지니어링 솔루션을 제공합니다. 엄격한 재료 선택, 고급 금형 설계, 최적화 된 프로세스 제어 및 완전 처리 기능을 결합함으로써 고객은 기술 요구 사항과 비용 목표를 모두 충족하는 내구성있는 고품질 부품을받을 수 있도록합니다.
PVC 주입 성형을위한 부품을 설계하려면 재료의 행동과 응용 프로그램의 특정 요구에 대한 명확한 이해가 필요합니다. 잘 최적화 된 설계는 부품 품질을 향상시킬뿐만 아니라 제조 비용과 생산 시간을 줄입니다. 다음은 Alpine Mold가 실제 프로젝트에 적용하는 방법과 함께 몇 가지 필수 지침입니다.
벽 두께가 너무 많이 변하면 PVC는 내부 응력이 발생하기 쉽다. 대부분의 강성 PVC 응용의 경우 벽 두께를 1.5mm에서 4mm 사이로 유지하면 적절한 흐름과 냉각 균형이 보장됩니다. Alpine Mold에서 엔지니어는 CAD 분석 및 금형 흐름 시뮬레이션을 사용하여 툴링이 시작되기 전에 두께 변화를 식별하고 조정합니다.
방출 중에 부분적으로 고착 및 표면 손상을 방지하기 위해 표면 질감에 따라 최소 1 ° –3 °의 초안이 권장됩니다. 우리는 종종 DFM (Design for Manufacturability) 검토 중에 드래프트 각도를 미세 조정하여 제품의 의도 된 모양과 기능을 유지하면서 원활한 출시를 보장합니다.
부품이 산업 또는 자동차 사용을위한 맞춤형 플라스틱 부품과 같은 기계적 스트레스를 경험하면 갈비뼈, 거렛 및 필렛을 추가하여 얇은 영역을 강화할 수 있습니다. Alpine Mold은 FEA (유한 요소 분석)를 사용하여 불필요하게 재료 중량을 증가시키지 않고 강화 배치를 확인합니다.
PVC는 일부 엔지니어링 플라스틱에 비해 충격 저항이 낮으므로 날카로운 모서리는 응력 집중점이 될 수 있습니다. 부드러운 전환과 방사선 가장자리는 스트레스를보다 고르게 분배하여 부품 내구성을 향상시키는 데 도움이됩니다. 당사의 설계 팀은 곰팡이 절단 전에 모든 CAD 파일이 이러한 요소에 대해 최적화되도록합니다.
강성 PVC는 일반적으로 수축률이 0.2%–0.6%이지만 정확한 값은 곰팡이 온도, 냉각 속도 및 제제에 따라 다릅니다. 설계 단계에서 예상 수축을 계산하므로 완성 된 부품은 광범위한 사후 처리없이 고객의 치수 요구 사항을 충족합니다.
스냅 피트, 프레스 피트 또는 스레드 섹션과 같은 어셈블리가 필요한 부품의 경우 공차와 착용감에주의를 기울이는 것이 중요합니다. Alpine Mold은 고객과 긴밀히 협력하여 금형을 마무리하기 전에 3D 프로토 타입의 어셈블리 설계를 테스트하여 대량 생산의 완벽한 호환성을 보장합니다.
디자인 지원의 장점
Alpine Mold에서, 우리는 좋은 디자인이 훌륭한 제조의 기초라고 생각합니다. 그것이 우리가 제공하는 이유입니다.
곰팡이 제조 전의 무료 DFM 분석
흐름, 냉각 및 수축을 예측하기위한 전문 금형 흐름 시뮬레이션
설계 검증을위한 빠른 프로토 타이핑 서비스
잠재적 인 문제를 조기에 발견하기위한 20 년 이상의 곰팡이 제작 경험
엔지니어링 팀과 직접 커뮤니케이션하여 개발 시간을 단축
설계 전문 지식을 제조 노하우와 통합함으로써 고객은 비용, 품질 및 생산 효율성에 최적화 된 고성능 PVC 부품을 달성 할 수 있도록 도와줍니다.
최상위 PVC 금형 제조업체는 기본 툴링 이상의 것을 제공해야합니다. 심층적 인 노하우, 고급 장비 및 실제 제조 문제 해결에 대한 입증 된 기록이 필요합니다. 다음은 찾아야 할 사항과 Alpine Mold가 지속적으로 더 높은 표준에서 어떻게 전달되는지입니다.
1. 깊은 PVC 자료 및 프로세스 전문 지식
유능한 제조업체는 강성 PVC 및 유연한 PVC의 다양한 특성, 특정 처리 창 및 첨가제가 성능에 미치는 영향을 이해해야합니다. 장기 안정성에 영향을 미치지 않고 안정제, 가소제, UV 보호제, 화염 지연제 및 안료를 권장 할 수 있어야합니다. 마찬가지로 나사 설계, 온도 프로파일 및 윤활을 최적화하여 PVC 분해 (HCL 릴리스)를 피하는 방법을 아는 것입니다.
Alpine Mold에서는
복잡한 산업 구성 요소 및 소비자 제품을 포함하여 PVC 주입 성형에 대한 23 년 이상의 실습 경험이 있습니다. 우리의 엔지니어는 원료 공급 업체와 긴밀히 협력하여 각 프로젝트의 제형을 조정하여 최대의 기계적 강도, UV 저항 및 일관된 색상을 보장합니다. 열에 민감한 PVC의 경우 온도 구역 설정 및 나사 형상을 미세 조정하여 연소, 황변 또는 가스 형성을 방지합니다. 올바르게 처리하지 않으면 생산 품질을 망칠 수있는 발행입니다.
2. 고급 금형 설계 기능
탁월한 PVC 금형 메이커는 강철 절단 전에 DFM (제조 가능성 설계)과 금형 흐름 시뮬레이션을 적용해야합니다. 이를 통해 수축률, 흐름 균형 및 용접 라인이 예측되고 최소화됩니다. PVC는 다른 플라스틱보다 열 안정성이 낮기 때문에 적절한 게이트 유형, 러너 시스템, 환기 및 냉각 설계가 중요합니다.
at Alpine Mold
사내 디자인 팀은 고급 CAD/CAM 및 MoldFlow 소프트웨어를 사용하여 실제 처리 조건에서 각 금형의 성능을 시뮬레이션합니다. PVC의 경우 온도를 정확하게 제어하기 위해 최적화 된 냉각 채널을 설계하여 휘파선을 방지하고 더 빠른 사이클 시간을 보장합니다. 우리는 파이프 피팅, 전기 하우징 및 밀봉 부품을위한 고용품 PVC 금형을 성공적으로 전달했습니다.
3. 정밀 도구 및 표면 마감
신뢰할 수있는 제조업체에는 사내 CNC 가공, EDM 및 연마 기능이 있어야 정밀도를 달성해야합니다. 곰팡이 강철 (예 : H13, S136) 및 열처리의 선택은 특히 연마성 PVC 화합물에 대한 곰팡이 내구성을 결정합니다. 표면 마감은 기능적 및 미용 요구 사항을 모두 충족해야합니다.
Alpine Mold에서는

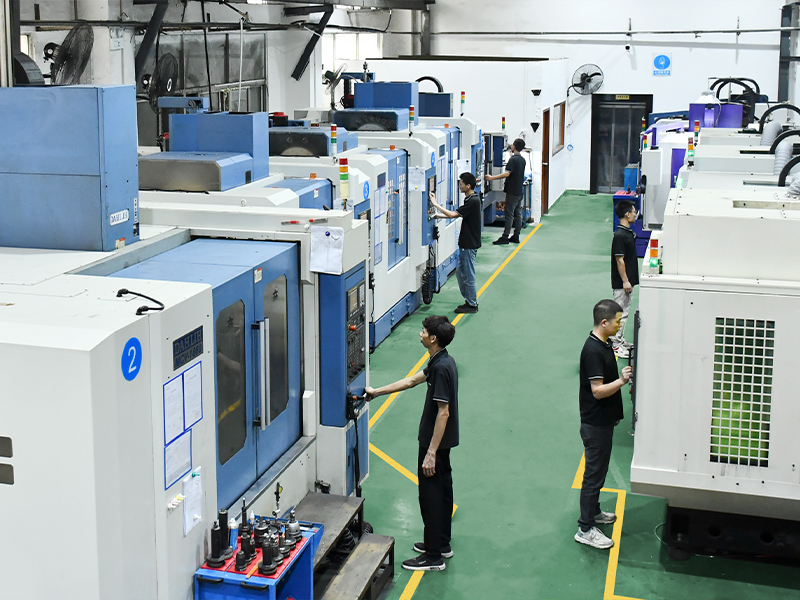

고속 CNC 머신, Mitsubishi EDM 및 Precision Wire-Cutting Systems를 사용하여 완비 된 툴링 워크샵을 운영합니다. PVC의 연마제 필러의 경우, 우리는 종종 곰팡이 수명을 연장하기 위해 단단한 크롬 도금과 함께 부식성 강철을 사용합니다. 마무리 팀은 SPI A1 미러 광택에서 VDI 텍스처로 텍스처를 제공하여 맞춤형 플라스틱 부품을 완벽하게 작동 할뿐만 아니라 프리미엄으로 보이도록 할 수 있습니다.
4. 통제 된 시험 및 프로세스 최적화
PVC의 좁은 처리 창은 곰팡이 시험이 올바른 온도, 사출 속도 및 냉각 시간으로 전화를 걸기 위해 필수적입니다. 좋은 제조업체는 사내에서 시험을 실행하고 데이터를 수집하며 고객에게 완전히 최적화 된 프로세스를 넘겨줍니다.
Alpine Mold에서
우리는 50T에서 800T 범위의 전용 주입 프레스를 사용하여 모든 PVC 금형에 대해 최소 2 개의 전체 시험 실행 (T0 및 T1)을 수행합니다. 시험 중에는 프로세스 매개 변수를 기록하고 수축 및 휘출을 확인하고 정확한 조정을합니다. 이를 통해 금형이 배송되거나 대량 생산을 처리 할 때주기 시간과 제품 품질이 이미 잠겨 있습니다.
5. 포괄적 인 품질 보증
생산 외에도 전문 PVC 금형 제조업체는 치수 측정, 육안 검사 및 성능 테스트를 포함한 철저한 품질 점검을 제공해야합니다.
Alpine Mold at

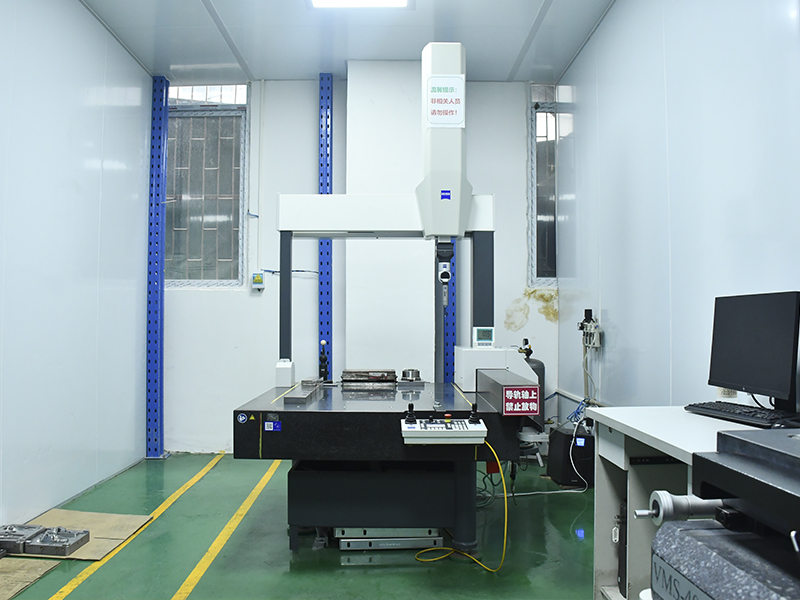

우리는 ISO 9001 품질 관리 표준을 따르고 CMM (좌표 측정기) 보고서, 시각적 검사 사진 및 기능 테스트 결과를 모든 배송으로 제공합니다. Alpine Mold와 파트너 관계를 맺으면 깊은 기술 전문 지식, 고급 금형 설계, 정밀 도구 및 엄격한 품질 제어를 결합한 PVC 금형 제조업체를 선택합니다. 이는 생산 문제가 적고 프로젝트 처리가 더 빠르며 매번 정확한 사양을 충족하는 맞춤형 플라스틱 부품을 의미합니다.

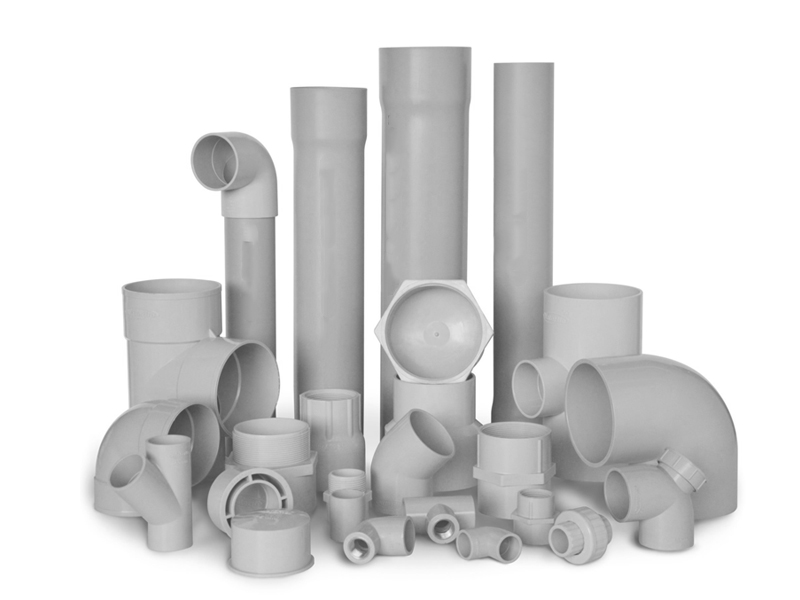

영국 기반의 배관 부품 회사가 맞춤형 PVC 파이프 피팅을 위해 우리에게 접근했을 때, 누출 방지 연결을 보장하기위한 차원 정확도, 수압 및 화학적 노출을 견딜 수있는 장기 내구성이라는 두 가지 우선 순위가있었습니다.
수축 제어 - PVC의 고유 한 수축은 특히 소켓 및 스피소 영역에 대해 일관된 내부 및 외부 직경을 유지하기 위해 정확하게 관리해야했습니다.
단단한 차원 공차 - 기존 파이프 시스템과의 호환성을 보장하기 위해 ± 0.02 mm 정확도가 필요했습니다.
표면 마감-피팅은 고무 개스킷으로 적절한 밀봉을 보장하기 위해 부드럽고 결함이없는 표면이 필요했습니다.
재료 최적화 - 우리는 고객과 협력하여 균형 잡힌 충격 저항 및 강성을 가진 엄격한 PVC 등급을 선택하면서 UV 안정제를 추가하여 실외 응용 분야의 변색을 방지했습니다.
Moldflow Analysis - 엔지니어링 팀은 재료 흐름을 분석하고 수축을 예측하며 게이트 위치를 조정하여 균일 한 충전을 달성하기 위해 전체 금형 흐름 시뮬레이션을 수행했습니다.
정밀 금형 제조-곰팡이는 부식성 스테인레스 스틸 (S136)으로 제작되어 광택 된 공동 표면을 통합하여 부드러운 마감을 달성했습니다. 냉각 채널은 온도를 유지하기 위해 최적화되어 펀드를 방지했습니다.
시험 및 미세 조정-우리는 두 번의 시험 실행 (T0, T1), 주입 속도, 온도 프로파일 및 냉각 시간 조정을 수행하여 수축을 최소화하고 정확한 공차를 달성했습니다.
이 프로젝트는 설계 승인 후 5 주 이내에 완료되었습니다. 피팅은 모든 차원 점검 및 압력 테스트를 통과했으며, 샘플의 100%에서 누출이 0이되었습니다. 고객은 이후 반복 주문을 받았으며 곰팡이는 주요 유지 보수없이 대량 생산에서 계속 효율적으로 실행됩니다.
이 프로젝트는 Alpine Mold의 정밀도 및 기능적 신뢰성을 갖춘 복잡한 PVC 부품을 제공 할 수있는 능력을 보여 주므로 산업 응용 분야를 요구하는 신뢰할 수있는 PVC 금형 제조업체가됩니다.
배관, 전기 부품, 의료 기기 또는 산업 응용 분야 용 맞춤형 플라스틱 부품이 필요한 경우 올바른 PVC 금형 제조업체를 선택하는 것이 성공적인 프로젝트의 첫 단계입니다. Alpine Mold에서 우리는 딥 재료 전문 지식, 고급 제조 장비 및 고객 중심의 접근 방식을 결합하여 최고 수준을 충족하는 금형 및 부품을 제공합니다.
우리 팀은 단지 곰팡이를 구축 할뿐만 아니라 개념에서 대량 생산에 이르기까지 다음을 제공합니다.
자료 및 프로세스 상담 - 최적의 PVC 등급 및 처리 매개 변수를 선택할 수 있도록 도와줍니다.
맞춤형 금형 설계 - 제품의 고유 한 형상, 공차 및 생산량에 맞게 조정됩니다.
정밀 제조-고급 강, 고급 CNC 가공 및 엄격한 품질 관리 사용.
빠른 처리 - 품질이 손상되지 않은 짧은 리드 타임.
장기 지원-도구 수명을 연장하기위한 곰팡이 유지 관리 및 수정 서비스.
우리는 23 년 이상의 글로벌 고객에게 서비스를 제공 한 경험을 통해 광범위한 산업을 위해 수천 개의 고정밀 금형을 성공적으로 제공했습니다. PVC 제품 아이디어를 현실로 바꿀 준비가 되었다면 Alpine Mold에게 문의하십시오 . 무료 상담 및 견적은 오늘
