Dünyasında Plastik enjeksiyon kalıplama , kalıp tipi seçimi bir projenin başarısını tanımlayabilir. Bir şirket tüketici malları, otomotiv parçaları veya tıbbi cihazlar üretiyor olsun, arasındaki karar aile kalıpları ve tek boşluk kalıpları maliyet, verimlilik, parça kalitesi ve üretim zaman çizelgelerini etkiler.
Bu iki kalıp tipi farklı amaçlara hizmet eder. Bir aile kalıbı, üreticilerin bir döngüde birden fazla farklı parça üretmesine izin verirken, tek bir boşluk kalıbı, maksimum kıvamla döngü başına sadece bir parça üretmeye odaklanır. Her yaklaşım avantaj ve sınırlamalarla birlikte gelir ve en iyi çözüm belirli projenin gereksinimlerine bağlıdır.
Lider olarak Enjeksiyon kalıp üreticisi 20 yılı aşkın deneyime sahip Alpine Mold , maliyet, kaliteyi ve üretim verimliliğini dengelemek için doğru kalıp stratejisini seçmede dünya çapında müşterileri desteklemiştir.

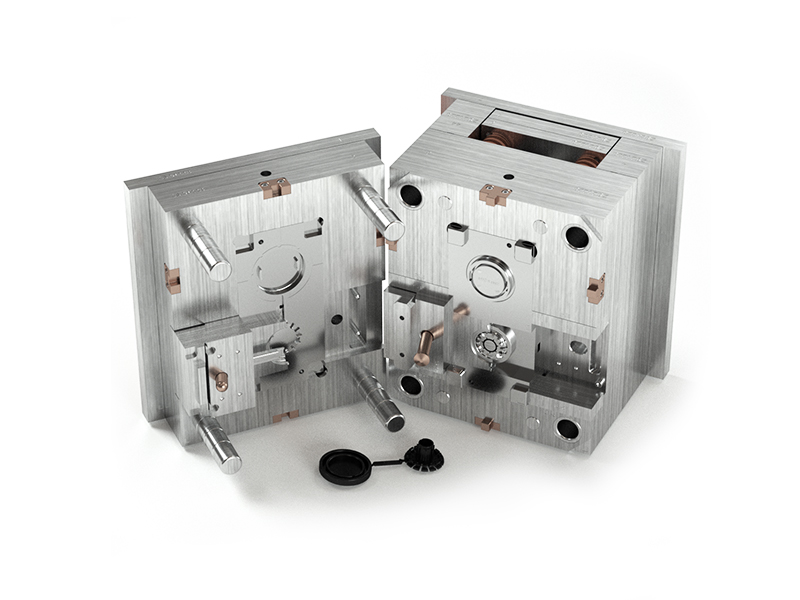

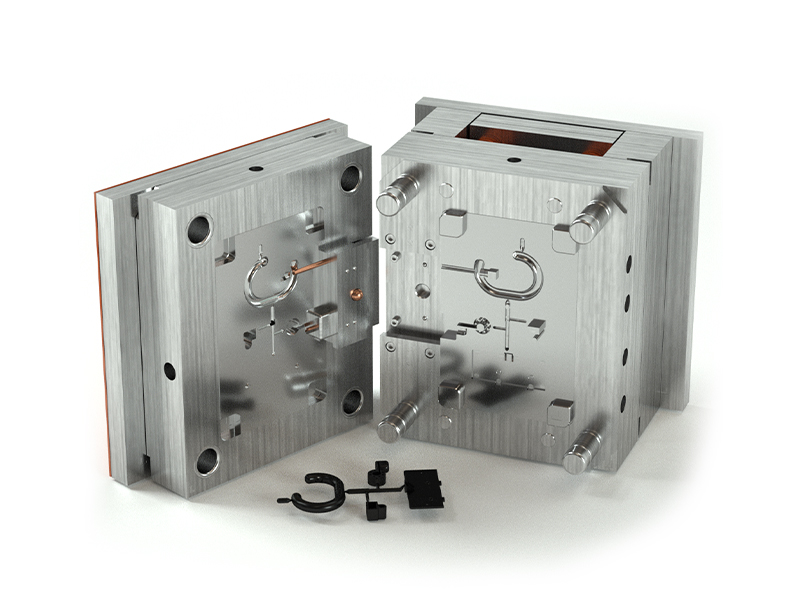

Bir aile kalıbı, her biri farklı bir parça için şekillendirilmiş iki veya daha fazla boşluk içeren tek bir araçtır. Bu parçalar genellikle tamamlayıcıdır veya üst ve alt kapak veya sol ve sağ ayna muhafazası gibi aynı montaja aittir. Her döngü sırasında, erimiş plastik aynı anda tüm boşlukları doldurur ve aynı anda birden fazla farklı parça üretir.
 |
 |
üretir Aynı döngüde farklı parçalar .
Parçalar genellikle aynı ürün düzeneğine aittir.
Boşluklar akışı ve soğutmayı dengelemek için düzenlenmiştir.
Aile kalıpları şunlarda idealdir: - Bir ürün benzer miktarlarda birden fazla parça gerektirir. -Parçalar küçük ila orta boyuttadır ve benzer malzeme gereksinimlerini paylaşır. - Proje, takım ve döngü verimliliğinde maliyet tasarrufu gerektirir.
Örnekler: - Tüketici Elektronik Muhafazaları. - Tıbbi cihaz muhafazaları. - Otomotiv aksesuar bileşenleri.
 |
 |

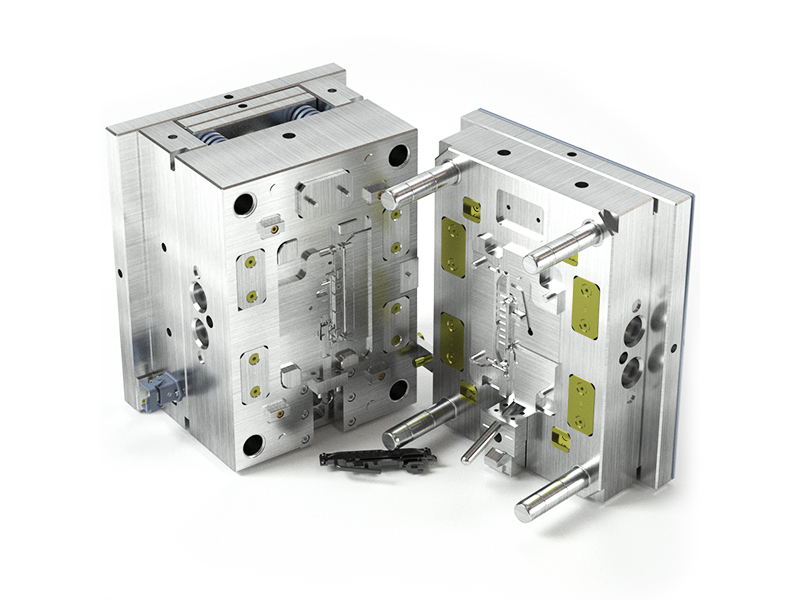

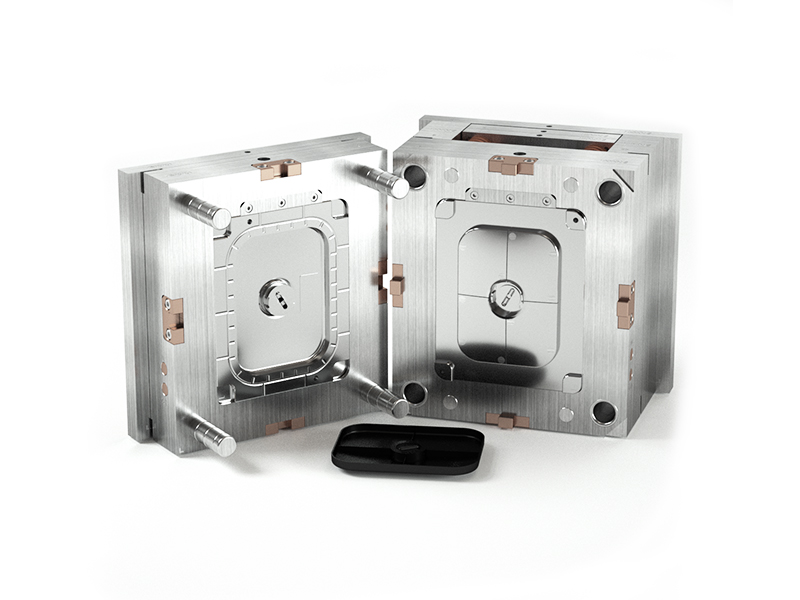

Tek boşluklu bir kalıp sadece bir boşluğa sahiptir ve döngü başına bir parça üretir. Bu tasarımın sadeliği, yüksek hassasiyet ve tekrarlanabilirlik sağlar, bu da onu karmaşık veya kritik bileşenler için tercih edilen seçimdir.
 |
 |
üretir Döngü başına bir parça .
Parça kalitesi üzerinde maksimum kontrol sunar.
Tasarlanması, üretilmesi ve bakımı daha kolay.
Tek boşluk kalıpları en uygun olanıdır: - Sıkı toleranslı karmaşık parçalar. - Kalite kontrolünün kritik olduğu projeler. - Erken aşama prototipleri veya doğrulama çalışmaları.
Örnekler: - Otomotiv güvenlik bileşenleri. - Havacılık ve Savunma Parçaları. - Yüksek hassasiyetli tıbbi bileşenler.
 |
 |
Proje |
Kalıp tipi |
Üretilen parçalar |
Çıktı/yıl |
Güçlü yönler |
Zorluklar |
Araba iç kaplama (sol ve sağ paneller) |
Aile kalıbı |
2 parça/döngü |
500.000 |
Maliyet tasarrufu, dengeli üretim |
Gerekli hassas akış dengesi |
Hava yastığı konutu |
Tek boşluk kalıbı |
1 parça/döngü |
1.000.000 |
Hassasiyet, yüksek güvenlik standartları |
Daha yüksek makine saatleri |
Anahtar paket: İç kaplama gibi dengeli, eşleştirilmiş parçalar için aile kalıpları daha ekonomiktir. -Hava yastığı gövdeleri gibi güvenlik açısından kritik parçalar için, tek boşluk kalıpları tek güvenilir seçimdir.
Daha düşük takım maliyeti
Şirketler, her bir parça için ayrı kalıplara yatırım yapmak yerine, birden fazla boşluğu bir kalıpta birleştirebilir.
Alpine Mold, müşterilerin aile kalıbı çözümleri aracılığıyla takım yatırımlarında% 30'a varan tasarruf sağladı.
Tam montajların daha hızlı üretimi
Bir ürün için gereken çoklu parçalar birlikte kalıplanır ve birden fazla kalıp ayrı ayrı çalıştırma ihtiyacını azaltır.
Makine zamanının verimli kullanımı
Bir döngü birden fazla parça üretir ve makine kaynaklarının daha iyi kullanılmasına yol açar.
Azaltılmış envanter ve kullanım
İlgili tüm parçalar aynı anda mevcuttur, montaj süreçlerini basitleştirir ve lojistik karmaşıklığı azaltır.
Daha yüksek hassasiyet ve tutarlılık
Döngü başına sadece bir parça kalıplanmış olarak, mühendisler son derece sıkı toleranslar elde etmek için koşulları ince ayarlayabilir.
Daha az kalite kontrol sorunu
Birden fazla boşluk arasındaki akışın dengelemesi gerekmez, eşit olmayan doldurma, çözgü veya kozmetik kusurlar riskini azaltır.
Daha basit bakım
Tek boşluklu bir aletin, çok boşluklu bir aile kalıbına kıyasla temizlenmesi, onarılması ve korunması daha kolaydır.
Üretimde esneklik
Üreticiler, eşzamanlı olarak eşlik eden parçalar üretmeye bağlı olmadan gerektiğinde parçaları çalıştırabilirler.
Özellik |
Aile kalıbı |
Tek boşluk kalıbı |
Takım maliyeti |
Alt (paylaşılan taban) |
Daha yüksek (çoklu araç) |
Üretim hızı |
Meclisler için daha yüksek |
Alt (döngü başına bir parça) |
Kesinlik |
Orta, dengelenmesi daha zor |
Yüksek, sıkı toleranslar |
Bakım |
Karmaşık, kesinti tüm parçaları etkiler |
Daha kolay, bir parçaya izole edilmiş |
Esneklik |
Düşük (tüm parçalar birlikte çalışır) |
Yüksek (bağımsız koşular) |
En iyisi |
Dengeli parça hacimleri olan montajlar |
Eleştirel, karmaşık veya yüksek hassasiyetli parçalar |
Takım Maliyetleri
Aile kalıpları, birden fazla parça gerektiğinde genel olarak daha az pahalıya mal olur, çünkü sadece bir kalıp tabanı gereklidir.
Tek boşluk kalıpları, birden fazla kalıp gerektiğinde daha pahalıya mal olur, ancak hurda ve kusurla ilgili kayıpları azaltabilirler.
Üretim maliyeti
Aile kalıpları montaj başına döngü süresini azaltır, ancak talep dengesizse verimsizlik yaratabilir.
Tek boşluk kalıpları parça başına daha pahalıdır, ancak daha yüksek kalite ve daha düşük ret oranlarından maliyet tasarrufu sağlayabilir.
Bakım ve yaşam döngüsü maliyetleri
Aile kalıpları onarımı pahalı olabilir, çünkü sorunlar çoklu boşlukları etkilemektedir.
Tek boşluk kalıpları ayrı ayrı korunması daha kolay ve daha ucuzdur.
Benzer miktarlarda çoklu ilgili parçalara ihtiyaç vardır.
Öncelik, takım maliyetlerini en aza indirmektir.
Parçalar aşırı karmaşık veya hassas-kritik değildir.
Montaj verimliliği önemlidir.
Parçalar karmaşık, kritik veya yüksek hassasiyettir.
Her parça için farklı üretim miktarları gereklidir.
Bütçe daha yüksek takım yatırımlarına izin verir.
Esneklik ve kalite en önemli önceliklerdir.
Otomotiv
Aile kalıbı örneği : sol ve sağ iç iç döşeme parçaları.
Tek boşluk kalıp örneği : Hava yastığı muhafazaları gibi güvenlik açısından kritik bileşenler.
Tıbbi
Aile kalıp örneği : Taşınabilir tıbbi cihazlar için muhafazalar.
Tek boşluk kalıp örneği : Cerrahi araç bileşenleri gibi yüksek hassasiyetli parçalar.
Tüketici Elektroniği
Aile kalıp örneği : Uzaktan kumandalar için ön ve arka kapaklar.
Tek boşluk kalıp örneği : Tutarlı kozmetik kalite gerektiren hassas parçalar.
Bir aile kalıbı ve tek boşluklu bir kalıp arasında seçim yapmak, tek bedene uyan bir karar değildir. Proje gereksinimleri, kısmen karmaşıklığı, beklenen hacimler, maliyet hedefleri ve kalite standartlarının dikkatli bir şekilde değerlendirilmesini gerektirir.
Aile kalıpları, benzer hacimlerde birden fazla tamamlayıcı parçaya ihtiyaç duyulduğunda maliyet tasarrufu ve bisiklet verimliliği sağlar.
Tek boşluk kalıpları , özellikle karmaşık veya kritik bileşenler için eşsiz hassasiyet ve esneklik sağlar.
te Alpine Mold ' , bu karar verme sürecinde müşterilere veri odaklı öneriler, küf akışı analizi ve onlarca yıllık uygulamalı üretim deneyimi ile rehberlik ediyoruz. Kalıp seçimini genel ürün ve iş stratejisi ile hizalayarak, üreticiler maliyet, verimlilik ve kalite arasında doğru dengeyi elde edebilirler.
