صب الحقن مقابل. الصب القالب: المواد والتكاليف والتطبيقات

جدول المحتويات

1. مقدمة

2. ما هو صب الحقن؟

3. ما هو الصب المموت؟

4. الاختلافات الرئيسية بين صب الحقن والتموت الصب

5. كيفية اختيار العملية الصحيحة: صب الحقن مقابل الصب

6. الخلاصة

1. مقدمة

في التصنيع الحديث ، يعد صب الحقن والموت من عمليات التكوين الأكثر أهمية لإنتاج أجزاء دقيقة على نطاق واسع. يتضمن صب الحقن التدفئة وحقن البلاستيك المنصهر في قالب ، حيث يبرد ويصلب في الشكل المطلوب. تستخدم هذه الطريقة على نطاق واسع لإنتاج مكونات بلاستيكية ومعروفة بكفاءتها العالية والاتساق. على النقيض من ذلك ، فإن صب القالب هو تقنية تشكيل المعادن حيث يتم حقن المعدن المنصهر-الألومنيوم أو الزنك بشكل عام-في قالب فولاذي تحت الضغط العالي ، مما يخلق أجزاء معدنية قوية ودقيقة الأبعاد.

يتم تفضيل كلتا العمليتين بشكل كبير في الصناعات مثل السيارات والفضاء واله الإلكترونيات الاستهلاكية والأجهزة الطبية. عادةً ما يتم استخدام صب الحقن لتصنيع مكونات بلاستيكية خفيفة الوزن مثل العلب والأغلفة والأغلفة ، في حين أن صب موت الألومنيوم مثالي لإنتاج أجزاء عالية القوة مثل مكونات المحرك والإطارات والأجهزة الهيكلية.

يعد فهم الاختلافات الأساسية بين صب القبلة مقابل الحقن أمرًا ضروريًا لاختيار العملية الأنسب لمشروعك. تقدم هذه المقالة مقارنة شاملة لكلا الطريقتين من وجهات نظر المواد والتكاليف وكفاءة الإنتاج ومدى ملاءمة التطبيق. سواء كنت تعمل على قولبة حقن منخفضة في الحجم أو مكونات صب الألمنيوم المنتجة بشكل كبير ، فإن رؤيتنا ستساعدك على اتخاذ قرار تصنيع مستنير وفعال من حيث التكلفة.

2. ما هو صب الحقن؟

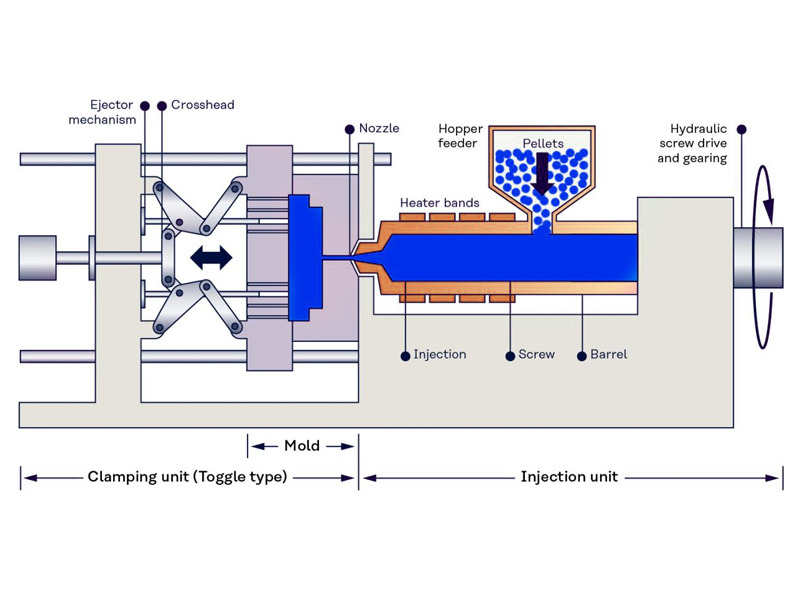

2.1 نظرة عامة على العملية

صب الحقن هو عملية تصنيع عالية الكفاءة تستخدم لإنتاج أجزاء بلاستيكية معقدة بكميات كبيرة. يتضمن المبدأ الأساسي تسخين مواد الصب الحرارية للحرارة أو حرارة الترموسيت حتى تنام منصير ، ثم حقن المادة في قالب دقيق تحت الضغط العالي. بمجرد تبريده وتوطيده ، يفتح القالب لإخراج الجزء الأخير.

تكون العملية برمتها مؤتمتة للغاية وقابلة للتكرار ، مما يجعلها مثالية لقولبة الحقن الدقيقة في الصناعات التي تكون دقة الأبعاد وجودة السطح أمرًا بالغ الأهمية. أوقات الدورات قصيرة ، مما يتيح إنتاجًا كبيرًا في التكاليف منخفضة نسبيًا لكل وحدة.

2.2 مواد مناسبة

تكمن إحدى المزايا الرئيسية في صب الحقن في توافقها الواسع مع مجموعة واسعة من مواد صب الحقن ، بما في ذلك:

• البلاستيك الحراري: مثل ABS ، polypropylene (PP) ، البولي إيثيلين (PE) ، PC ، و PA. يمكن إذابة هذه المواد وإعادة تشكيلها عدة مرات ، مما يجعلها مناسبة للتطبيقات القابلة لإعادة التدوير والمرونة.

• الحراري: مثل راتنجات الفينول والإيبوكسي. تخضع هذه المواد لتغيير كيميائي أثناء القولبة ، مما يشكل شكلًا دائم لا يمكن إعادة صياغته-وهو مثالي للتطبيقات عالية الحرارة وعالية القوة.

يعد اختيار المواد البلاستيكية المناسبة أمرًا بالغ الأهمية ، حيث يوفر كل منها خصائص ميكانيكية وكيميائية وحرارية مختلفة. يؤثر اختيار المواد بشكل مباشر على أداء المنتج والتصنيع والمتانة على المدى الطويل.

2.3 مجالات التطبيق الرئيسية

بفضل مرونتها وسرعة وتنوع المواد ، يتم استخدام صب الحقن على نطاق واسع عبر الصناعات بما في ذلك:

• السيارات: الألواح الداخلية ولوحات المعلومات ومصداته وفتحات الهواء

• الإلكترونيات: أغلفة الهاتف ، الموصلات ، الأجهزة الطرفية للكمبيوتر

• الأجهزة الطبية: محاقن يمكن التخلص منها ، حاويات ، العلب التشخيصية

• SMART HOME & IOT: لوحات التبديل ، علب الجهاز التوجيه ، أغلفة المستشعرات

سواء كنت تقوم بتصنيع أجزاء سلعة بسيطة أو صب الدقة للحقن للإلكترونيات المتطورة ، فإن هذه العملية توفر قابلية التوسع والتخصيص غير المتوفرة.

2.4 المزايا الرئيسية

• كفاءة الإنتاج العالية: يتيح صب الحقن أوقات الدورة السريعة والتشغيل المستمر - على كل من الإنتاج الضخم وقولبة حقن منخفضة الحجم للمكونات المتخصصة.

• من حيث التكلفة على نطاق واسع: في حين أن استثمار القالب الأولي يمكن أن يكون مرتفعًا ، فإن التكلفة لكل وحدة تنخفض بشكل كبير مع الحجم ، مما يجعلها جذابة اقتصاديًا للتشغيل المتوسطة إلى الزائدة.

• براعة التصميم: يدعم صب الحقن الأشكال الهندسية المعقدة ، وقوائم التقويض ، والقوام الدقيقة ، والتحمل الضيق - مما يجعلها واحدة من أكثر العمليات المرونة المتاحة للتصنيع.

2.5 القيود

• تكلفة الأدوات المرتفعة المقدمة: تصميم العفن والتصنيع كثيف رأس المال ، خاصة بالنسبة للأدوات المعقدة متعددة التجويف. هذا هو اعتبار للشركات الناشئة أو الإنتاج منخفض الأدار.

• قد تكون هناك حاجة إلى المعالجة الثانوية : في حين أن صب الحقن يوفر دقة جيدة ، فقد تتطلب بعض الأجزاء العالية أو المصقولة عمليات ما بعد التمديد مثل الآلات أو التشطيب.




على الرغم من هذه القيود ، لا يزال صب الحقن هو الطريقة المفضلة لإنتاج الأجزاء البلاستيكية عالية الجودة بكفاءة-خاصة عندما تكون الدقة والتكرار ومرونة المواد ضرورية.

3. ما هو الصب المموت؟

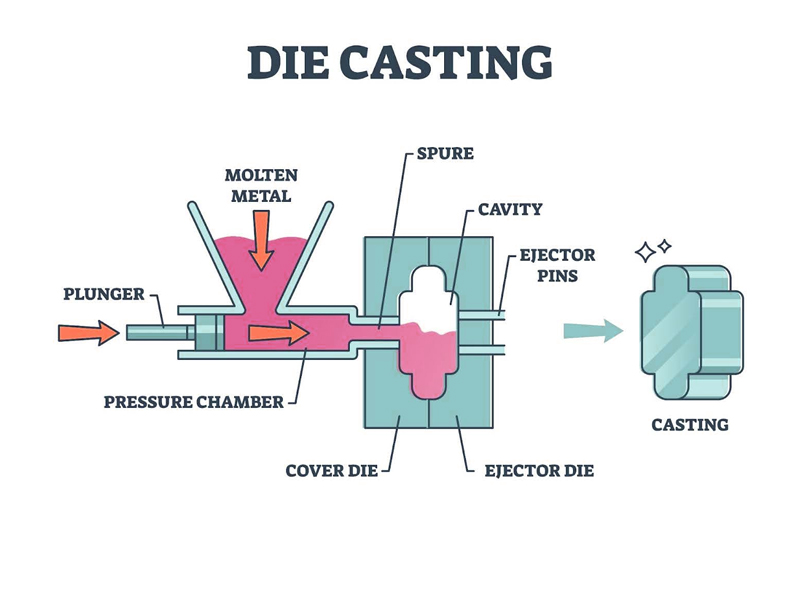

3.1 نظرة عامة على العملية

عملية الصب القاتلة هي تقنية عالية الكفاءة ودقيقة لتشكيل المعادن تستخدم لإنتاج أجزاء معقدة وعالية القوة عن طريق حقن المعدن المنصهر في قالب فولاذي قابل لإعادة الاستخدام المعروف باسم قالب صب يموت. يتم تنفيذ هذه العملية تحت الضغط العالي ، مما يضمن دقة أبعاد ممتازة والحد الأدنى من المعالجة. اعتمادًا على المواد والتطبيق ، قد يستخدم المصنعون إما الغرفة الساخنة أو الغرفة الباردة. عادةً ما يتم استخدام صب الغرفة الباردة في صب ألومنيوم يموت ، في حين أن أنظمة الغرفة الساخنة أكثر ملاءمة لسبائك النقطة المنخفضة مثل الزنك. إن مزيج أوقات الدورة السريعة ، والإنتاج الآلي ، والتكرار العالي يجعل يموت يلقي أحد أكثر الحلول فعالية من حيث التكلفة لإنتاج كميات كبيرة من المكونات المعدنية بجودة متسقة.

3.2 مواد مناسبة

يشيع استخدام الصب الشائع مع المعادن غير الحديدية ، وخاصة تلك التي لديها نقاط ذوبان معتدلة. تشمل مواد صب الألمنيوم الأكثر استخدامًا على نطاق واسع:

• سبائك الألومنيوم: معروفة بكونها خفيفة الوزن ، مقاومة للتآكل ، وتقدم نسبًا ممتازة من القوة إلى الوزن. يستخدم على نطاق واسع في إلكترونيات السيارات والفضاء والاستهلاك.

• سبائك الزنك: مثالية للزنك يموت من الأجزاء الصغيرة الدقيقة. يوفر الزنك قابلية التمثيل الممتازة ، والاستقرار الأبعاد ، والتشطيب السطحي.

• سبائك المغنيسيوم: من بين أخف المعادن الهيكلية ، التي تستخدم غالبًا حيث يلزم الحد من الوزن الشديد ، كما هو الحال في الإلكترونيات الاستهلاكية ومكونات السيارات عالية الأداء.

توفر هذه المواد أداءً ميكانيكياً ممتازاً ويتم اختيارهم بناءً على الاحتياجات الخاصة بالتطبيق.

3.3 مجالات التطبيق الرئيسية

تلعب عملية الصب التي تموت دورًا حاسمًا في العديد من القطاعات الصناعية ، بما في ذلك:

• السيارات: كتل المحرك ، وعلب النقل ، وأنظمة الأقواس ، والبثاعة الهيكلية

• الطيران: أنظمة الدعم الخفيفة الوزن والأجزاء الهيكلية الدقيقة

• المعدات الصناعية: علب التروس ، أغلفة السيارات ، والمكونات الميكانيكية المتينة

• بناء الأجهزة: إطارات النوافذ ومقابض الأبواب وأقفال الأمان

بفضل دقة وقوة صب الألمنيوم وصب الزنك المموت ، يمكن للمصنعين تحقيق التحمل الضيق والأسطح السلسة والتعقيد الوظيفي دون تصنيع مفرط.

3.4 المزايا الرئيسية

القوة الفائقة والمتانة: الأجزاء المميتة-وخاصة من مواد صب الألومنيوم-تُعزز قوة الشد العالية والاستقرار الأبعاد.

• الانتهاء من السطح الممتاز: يمكن استخدام العديد من الأجزاء المصبوبة بالموت على أنها صب أو مع الحد الأدنى من التشطيب ، مما يقلل من الحاجة إلى تصنيع أو تلميع إضافي.

• يدعم الأشكال الهندسية المعقدة: يتيح الصب المميت إنشاء هياكل رقيقة الجدران معقدة مع ميزات مدمجة مثل الرؤساء والأضلاع والخيوط.

• التكرار وقابلية التوسع: بمجرد تصنيع قالب صب يموت ، يمكن إنتاج آلاف الأجزاء بجودة متسقة.

3.5 القيود

• تكلفة الأدوات العالية: نظرًا لمتطلبات المتانة والإجهاد الحراري ، فإن قوالب الصب مكلفة لتصميمها وتصنيعها ، وغالبًا ما تكون اقتصادية فقط للإنتاج ذو الحجم الكبير.

• غير مناسب للإنتاج المنخفض الحجم: نظرًا للاستثمار الأولي ، يكون الصب أقل فعالية من حيث التكلفة لتصنيع الحجم المنخفض ما لم تكن الأدوات القابلة لإعادة الاستخدام متوفرة.

• القيود المفروضة على الجدران الرفيعة للغاية: على الرغم من ممتازة للهندسة التفصيلية ، فإن التصلب السريع للمعادن المنصهرة يمكن أن يجعل الأجزاء ذات الجدران الرقيقة من الصعب تشكيلها باستمرار.

على الرغم من هذه التحديات ، تظل عملية الصب الممولة هي المعيار الذهبي للتصنيع المعدني عالي القوة وعالية الدقة-خاصةً عندما تكون الانتهاء من السطح ، ودقة الأبعاد ، وسرعة الإنتاج أمرًا بالغ الأهمية.

4. الاختلافات الرئيسية بين صب الحقن والتموت الصب

معايير المقارنة	صب الحقن	يموت الصب
مواد	البلاستيك الحراري (ABS ، PP ، الكمبيوتر ، إلخ) ، الحرارية. تستخدم على نطاق واسع مواد صب الحقن.	المعادن غير الحديدية مثل الألومنيوم والزنك والمغنيسيوم. (مواد صب الألومنيوم ، يموت الزنك الصب)
درجة حرارة المعالجة	150 درجة مئوية - 350 درجة مئوية (نطاق ذوبان البلاستيك)	380 درجة مئوية - 680 درجة مئوية اعتمادًا على المعادن (صوب يموت الألومنيوم: ~ 580-680 درجة مئوية)
حقن/ضغط الضغط	70-200 ميجا باسكال	الغرفة الباردة: 30-150 ميجا باسكال ؛ الغرفة الساخنة: 15-35 ميجا باسكال (عملية الصب المميتة)
تكلفة الأدوات	متوسطة إلى عالية (5000 - 100000 دولار+)	مرتفع جدًا (20،000 - 200،000 دولار+). يتطلب القالب المتين يموت الصب
الأداة الحياة	100،000-1،000،000+ دورة (ارتداء منخفض من البلاستيك)	50000 - 150،000 دورة (تخضع للتآكل والتعب الحراري)
الحد الأدنى سمك الجدار	≥0.5 مم (يتجنب الطلقات القصيرة)	≥0.6 مم (يمنع التصلب المبكر)
دقة الأبعاد	± 0.1-0.5 مم (تتأثر بالانكماش البلاستيكي)	± 0.05-0.2 مم (مستقر بسبب صلابة العفن العالية)
الانتهاء من السطح	ممتاز (يمكن أن يكرر القوام الدقيقة واللمعان ، مثالي لقولبة الحقن الدقيقة)	معتدلة (قد تتطلب معالجة ما بعد المعالجة مثل الرمل أو الطلاء)
وقت الدورة	15 ثانية - 2 دقيقة لكل جزء	5 ثوان - دقيقة واحدة لكل جزء (تبريد المعادن السريعة)
انهيار التكلفة لكل وحدة	تكلفة المواد تهيمن (البلاستيك أرخص)	تهيمن تكلفة الأدوات والمعدات (ولكن دورات أسرع تعوض بعض النفقات)
حجم الدُفعة الاقتصادية	> 10000 جزء (يمكن أن يكون صب الحقن منخفض الحجم قابلاً للتطبيق باستخدام أدوات معيارية)	> 5000 جزء (لإطفاء تكاليف الأدوات العالية)
المنتجات النموذجية	حالات الهاتف ، التروس البلاستيكية ، المحاقن ، السلع الاستهلاكية	أقواس المحرك ، أحواض الحرارة ، الأجهزة ، مكونات صب الألومنيوم
القوة الميكانيكية	منخفضة إلى متوسطة (20-100 ميجا باسكال قوة الشد)	قوة عالية (200-400 ميجا باسكال لألومنيوم صب)
المقاومة الحرارية	عمومًا <120 درجة مئوية (تصل إلى 200 درجة مئوية للبلاستيك عالي الإعداد)	> 200 درجة مئوية (متأصلة في المعادن)
الاعتبارات البيئية	تلوث البلاستيك الدقيق ، إعادة تدوير محدودة للحرارة	استخدام الطاقة العالية ، ولكن إعادة تدوير ممتازة للمعادن (مصنعي صب الألومنيوم)
عيوب شائعة	علامات الحوض ، خطوط اللحام ، تزييف	المسامية ، الإغلاق البارد ، الشقوق الحرارية

5. كيفية اختيار العملية الصحيحة: صب الحقن مقابل الصب

يعد اختيار عملية التصنيع الأنسب أمرًا ضروريًا لموازنة التكلفة والأداء والكفاءة والاستدامة. عند اتخاذ قرار بين صب الحقن والتموت ، ينبغي النظر في العديد من العوامل الرئيسية:

5.1 اختر استنادًا إلى متطلبات المنتج

نوع المادة ：

إذا كان منتجك يحتاج إلى مكونات بلاستيكية ، لا سيما باستخدام مواد صب الحقن المرنة أو القابلة لإعادة التدوير ، فإن صب الحقن هو الخيار الأفضل. من ناحية أخرى ، إذا كان يجب صنع المنتج من المعادن مثل الألومنيوم أو الزنك أو المغنيسيوم ، فسيكون الصب أكثر ملاءمة.

القوة الميكانيكية والتوقعات الجمالية ：

إذا كان التصميم الخاص بك يتطلب قوة ميكانيكية عالية ، أو متانة هيكلية ، أو مقاومة للحرارة (مثل لمكونات صب الألومنيوم في التطبيقات السيارات أو الصناعية) ، فإن الصب المموت هو الملاءمة الصحيحة.

بالنسبة للمنتجات ذات التركيز على الأشكال المعقدة ، والهياكل الخفيفة ، والتشطيبات السطحية المكررة (على سبيل المثال ، إلكترونيات المستهلك أو علب الأجهزة) ، يقدم صب الحقن الدقيق نتائج فائقة مع مرونة التصميم.

5.2 اختر بناءً على الميزانية

تكاليف الأدوات

تكلف قوالب الحقن عمومًا أقل من قوالب الصب ، على الرغم من أن كلاهما يتطلب استثمارًا أوليًا كبيرًا. ومع ذلك ، يجب أن تصمد قوالب الصب التي تموت عليها الحرارة والضغط الشديد ، مما يزيد من تعقيدها وتكلفتها.

تحسن تكلفة الوحدة

للإنتاج الضخم ، يسمح كل من صب الحقن والموت بتقليل التكلفة لكل وحدة عن طريق إطفاء نفقات الأدوات.

ومع ذلك ، بالنسبة لإنتاج الحجم المنخفض ، فإن قولبة الحقن المنخفض في الحجم غالباً ما يثبت فعالية التكلفة بسبب انخفاض تكاليف المواد ومتطلبات الطاقة. يموت الصب أقل ملاءمة للدفعات الصغيرة ما لم يتم إعادة استخدام قوالب الصب القائمة.

5.3 اختر استنادًا إلى حجم الإنتاج

الإنتاج المنخفض مقابل الحجم الكبير ：

تستفيد كلتا الطريقتين من عمليات التشغيل على نطاق واسع ، لكن صب الحقن المنخفض في الحجم يوفر مزيدًا من المرونة للنماذج الأولية والإنتاج التجريبي والتصنيع على المدى القصير باستخدام أدوات قابلة للتبديل.

على النقيض من ذلك ، فإن صب Die هو الأمثل للإنتاج الضخم ، لا سيما عند العمل مع مصنعو صب الألمنيوم الذين يمكنهم التوسع بسرعة مع الأنظمة الآلية.

5.4 اعتبارات التأثير البيئي

قابلية إعادة التدوير ：

يموت مواد الصب مثل الألومنيوم والزنك توفر قابلية لإعادة التدوير. يمكن إعادة صياغة المعادن الخردة وإعادة استخدامها بأقل قدر من التحلل ، وتتوافق بشكل جيد مع أهداف الاستدامة.

في صب الحقن ، يمكن إعادة تدوير اللدائن الحرارية جزئيًا ، على الرغم من أن البلاستيك الحراري أكثر صعوبة في استعادته. كما يتم فحص المخاوف البيئية مثل نفايات البلاستيك الدقيقة بشكل متزايد.

نفايات المواد ：

يموت الصب عادة ما ينتج عنه نفايات أقل ، ويمكن استرداد المعادن الزائدة بكفاءة. في المقابل ، قد يولد صب الحقن الرواتب والمتسابقين ونفايات البوابة التي تتطلب إجراءات إعادة التدوير أو التخلص الإضافية.

عند الاختيار بين صب الحقن والموت ، من الضروري النظر في العديد من العوامل الرئيسية: نوع المواد المطلوبة ، وتوقعات الأداء ، وميزانية المشروع ، وحجم الإنتاج ، والتأثير البيئي.

• إذا كان منتجك يحتاج إلى بناء خفيف الوزن ، أو تصميم معقد ، أو استخدام مواد صب الحقن المرنة ، فإن صب الحقن هو الخيار المفضل. توفر هذه العملية مرونة ممتازة في التصميم وهي مناسبة تمامًا للصناعات مثل الإلكترونيات الاستهلاكية والأجهزة الطبية والمنتجات المنزلية الذكية.

• إذا كان منتجك يتطلب قوة عالية ، أو متانة ، أو مصنوعة من المعدن ، فإن الصب المموت - بما في ذلك يموت الألومنيوم يموت ويموت الزنك - هو الحل الأكثر ملاءمة. توفر عملية الصب القاتلة سلامة هيكلية استثنائية ودقة الأبعاد والأداء طويل الأجل.

• بالنسبة للتصنيع ذي الحجم الكبير ، يمكن أن تقلل كلتا الطريقتين بشكل كبير من التكلفة لكل وحدة من خلال الأتمتة وأوقات الدورة الفعالة. ومع ذلك ، فإن صب الحقن مفيد أيضًا للإنتاج المنخفض للحجم عند دمجه مع أدوات معيارية أو قواعد العفن الموحدة.

• من منظور بيئي ، يتمتع الصب بالموت بميزة ملحوظة بسبب إمكانية إعادة التدوير العالية لمواد صب الألومنيوم والمعادن الأخرى غير الحديدية. هذا يجعلها خيارًا أكثر استدامة مقارنة ببعض المواد البلاستيكية المستخدمة في القولبة.

من خلال تحديد متطلباتك الفنية وقيود الميزانية وأهداف الاستدامة بوضوح ، يمكنك اتخاذ قرار أكثر استنارة بين صب الصب مقابل الحقن ، مما يؤدي في النهاية إلى تحسين استراتيجية الإنتاج الخاصة بك وتعزيز القدرة التنافسية للمنتج.

6. الخلاصة

صب الحقن والموت هما عمليتان أساسيتان للتصنيع ، كل منهما يقدم مزايا فريدة مصممة لتطبيقات مختلفة. يركز صب الحقن بشكل أساسي على المواد البلاستيكية ويتفوق على إنتاج تصميمات خفيفة الوزن ومعقدة ومرنة ، مما يجعله مثاليًا للإلكترونيات والسلع الاستهلاكية والأجهزة الطبية. من ناحية أخرى ، يستخدم الصب المموت المعادن مثل الألومنيوم والزنك والمغنيسيوم لتصنيع مكونات عالية القوة ودائمة ودقيقة شائعة الاستخدام في السيارات والفضاء والمعدات الصناعية.

يوفر صب الحقن مرونة أكبر في التصميم وتكاليف المواد المنخفضة ، وخاصةً مناسبة لمشاريع صب الحقن المنخفضة الحجم ، في حين يوفر الصب المموت قوة فائقة وقابلية لإعادة التدوير. يعد فهم الاختلافات في عملية الصب ومواد صب الحقن أمرًا بالغ الأهمية عند اتخاذ قرار بين صب الصب مقابل صب الحقن. غالبًا ما يتم تفضيل الصب المموت من الألومنيوم ، وصب الزنك ، وغالبًا ما يفضل قوالب الصب المرتبطة بها للتطبيقات التي تتطلب مكونات صب قوية للألومنيوم.

في Alpine Mold ، نحن متخصصون في تقديم حلول عالية الجودة لكل من صب الحقن الدقيق والتموت. سواء كنت تحتاج إلى قطع غيار مخصصة من مصنعي صب الألمنيوم أو مواد صب الحقن المتقدمة لمنتجك ، فإننا نخصص خدماتنا لتلبية احتياجاتك الدقيقة. اتصل Alpine Mold اليوم لاستكشاف أفضل عملية تصنيع لنجاح منتجك.
