Plastik ürünler sektöründe temel üretim araçları olan enjeksiyon kalıplarının, ürünlerin nihai fiyatını ve işletmelerin kar marjlarını doğrudan etkileyen maliyetleri bulunmaktadır. Enjeksiyon kalıp maliyetlerinin bileşimini ve optimizasyon yöntemlerini anlamak üreticiler, alıcılar ve endüstri profesyonelleri için önemlidir. Bu makale, işletmelerin harcamaları daha etkili bir şekilde kontrol etmesine ve rekabet gücünü artırmasına yardımcı olmak için enjeksiyon kalıp maliyetlerinin çeşitli yönlerini kapsamlı bir şekilde analiz edecektir.
| İçindekiler |
1. Temel Maliyet Kompozisyonu |
| 2. Kalıp Tasarım Aşamasındaki Maliyetler |
3. Hammadde Maliyet Analizi |
| 4. Üretim İşleme Maliyetleri |
| 5. Kalıp Ömrü ve Bakım Maliyetleri |
| 6. Gizli Maliyetlerin Analizi |
| 7. Farklı Enjeksiyon Kalıp Türlerinin Maliyet Karşılaştırması |
| 8. Sektör Trendleri ve Geleceğe Bakış |
| 9. Sonuç |
Enjeksiyon kalıplarının toplam maliyeti, her biri toplam maliyetin farklı bir kısmını oluşturan birkaç temel unsurdan oluşur. Bu maliyet unsurlarının iyice anlaşılması, kalıpların toplam maliyetinin doğru bir şekilde değerlendirilmesi ve etkili bir şekilde kontrol edilmesi için çok önemlidir.
Kalıp Tasarım Maliyetleri
Kalıp tasarımı, tüm kalıp üretim sürecinin başlangıç noktasıdır ve genellikle toplam maliyetin %10-15'ini oluşturur. Tasarım maliyetleri esas olarak kalıbın karmaşıklığına, hassasiyet gereksinimlerine ve tasarım ekibinin uzmanlığına bağlıdır. Yüksek kaliteli bir tasarım planı önemli miktarda ön yatırım gerektirse de sonraki üretim ve hata ayıklama aşamalarındaki sorunları etkili bir şekilde önleyebilir ve sonuçta uzun vadede toplam maliyetleri azaltabilir.
Hammadde Maliyetleri
Hammadde maliyetleri genellikle toplam kalıp maliyetinin %30-40'ını oluşturur ve ana bileşendir. Kalıp çeliğinin, standart bileşenlerin ve çeşitli yardımcı malzemelerin seçimi, kalıbın performansını ve ömrünü doğrudan etkileyerek uzun vadeli kullanım maliyetlerini etkiler.
Üretim İşleme Maliyetleri
İşleme aşaması, kaba işleme, son işlem ve ısıl işlem gibi birden fazla işlemi içerir ve toplam maliyetin yaklaşık %35-45'ini oluşturur. CNC teknolojisinin gelişmesiyle birlikte işleme doğruluğu iyileşti ve otomasyon seviyesi arttı, bu da artan işçilik maliyetlerinin baskısını bir miktar hafifletti.
Kalıp Testi ve Hata Ayıklama Maliyetleri
Kalıp testi ve hata ayıklama genellikle toplam maliyetin %5-10'unu oluşturur. Bu aşama, özellikle yüksek hassasiyetli ve yüksek gereksinimli kalıplar için kalıp kalitesinin sağlanması açısından çok önemlidir. Yeterli test ve ince ayar, daha sonraki üretim sorunlarını önemli ölçüde azaltabilir.
Kalıp Kabul ve Kalite Kontrol Maliyetleri
Kabul ve kalite kontrol aşaması toplam maliyetin yaklaşık %3-5'ini oluşturur. Sıkı kalite kontrol süreçleri ön maliyetleri artırabilir, ancak kalıp kullanıma alındıktan sonra arıza oranını etkili bir şekilde azaltır, kalıbın ömrünü uzatır ve genel ekonomik verimliliği artırır.
Kalıp tasarım aşaması maliyet kontrolünün önemli bir parçasıdır; Makul tasarım, sonraki üretim süreçlerini optimize edebilir, malzeme tüketimini azaltabilir ve kalıp performansını iyileştirebilir.

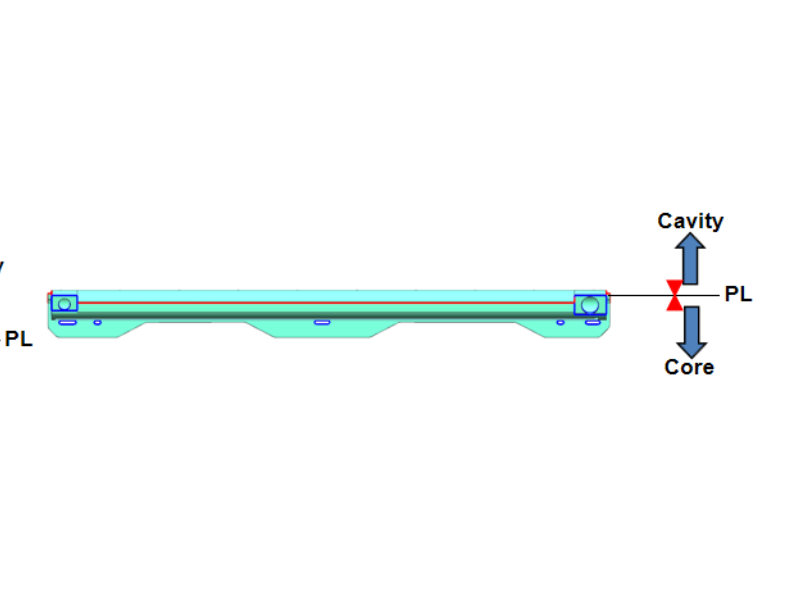

Konsept Tasarım Maliyetleri
Konsept tasarım aşaması, ayırma hattı tasarımı ve besleme sistemi planlaması gibi temel çalışmaları içeren kalıp yapı şemasının belirlenmesini içerir. Bu aşamada maliyetler nispeten düşük olsa da sonraki çalışmalara önemli bir etkisi vardır. Makul bir konsept tasarımı, daha sonra büyük miktarda yeniden çalışmayı önleyebilir.
 |
 |
3D Modelleme ve Mühendislik Çizimi Maliyetleri
3D modelleme ve detaylı mühendislik çizimleri genellikle profesyonel mühendisler tarafından tamamlanır. Kalıp karmaşıklığı ve hassasiyet gereksinimlerine bağlı olarak maliyetler birkaç bin ile on binlerce yuan arasında değişmektedir. Eksiksiz bir 3D model ve doğru mühendislik çizimleri, kalıp işleme kalitesinin sağlanması için ön koşullardır.

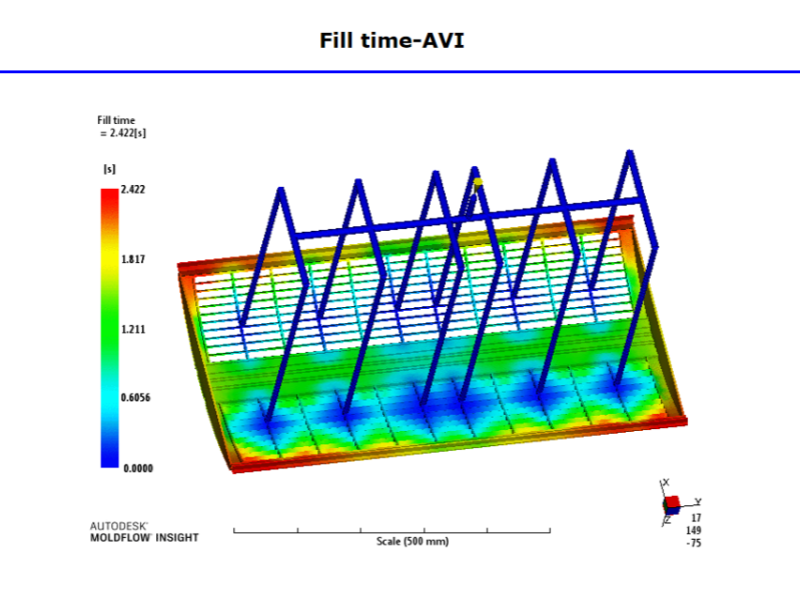

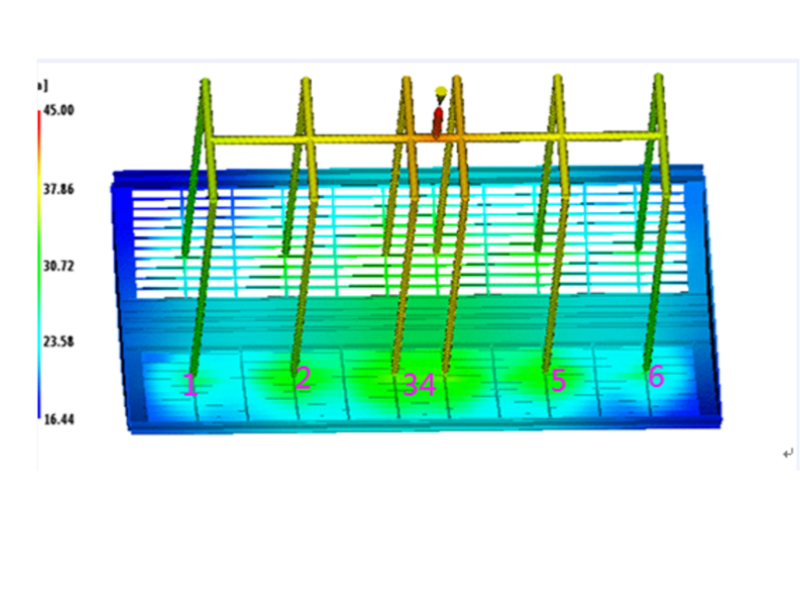

Kalıp Akış Analizi Maliyetleri
Kalıp akışı analizi, kalıp üretiminden önce plastik akışını simüle ederek olası sorunları tahmin eder. Kalıp akış analizi yazılımı ve yetenek maliyetleri yüksek olsa da bu yatırım, karmaşık kalıplar veya yüksek gereksinimli ürünler için test etme ve hata ayıklama aşamasının zamanını ve maliyetini önemli ölçüde azaltabilir.
Tasarım Değişiklik ve Optimizasyon Maliyetleri
Tasarım değişiklikleri ve optimizasyonları, özellikle müşterilerle iletişim kurulduktan veya kalıp akışı analizi sırasında sorunların keşfedilmesinden sonra tekrarlanan süreçlerdir. Her değişiklik ek maliyetlere neden olur, dolayısıyla erken aşamalarda etkili iletişim ve ayrıntılı planlama bu harcamaları önemli ölçüde azaltabilir.
Tasarım Yazılım ve Ekipman Yatırımı
Profesyonel CAD/CAM yazılım lisanslarına ve yüksek performanslı bilgi işlem ekipmanlarına yapılan yatırım da kalıp tasarım maliyetinin bir parçasıdır. Bunlar bir defalık veya dönemsel yatırımlar olsa da kalıp başına tahsis edildiğinde yine de tasarım maliyetinin önemli bir kısmını oluşturmaktadır.
Hammadde maliyetleri, enjeksiyon kalıplarının üretim sürecinde kalıbın dayanıklılığını, işleme performansını ve üretim verimliliğini doğrudan etkileyen önemli bir bileşendir. Hammaddeleri akıllıca seçip kullanarak, ürün kalitesi gereklilikleri karşılanırken maliyetler de etkili bir şekilde kontrol edilebilir.
Fiyatlar, kullanım ömürleri ve tipik uygulama senaryoları da dahil olmak üzere kalıp çeliğinin özelliklerine dayalı ayrıntılı bir karşılaştırma tablosunu burada bulabilirsiniz:
Çelik Türü |
Fiyat (10.000 yuan/ton) |
Ömrü (10.000 döngü) |
Kullanım Senaryoları |
S136 |
3,2-3,8 (yerli) / 4,5-5,5 (ithal) |
50-80 |
Optik lensler, tıbbi cihazlar, yüksek parlaklık gerektiren şeffaf parçalar (örn. maden suyu şişesi kalıpları) |
718H |
1,8-2,2 (yerli) / 3,5-4,0 (ithal) |
40-60 |
Otomotiv iç parçaları, ev aletleri kasaları, sıradan elektronik parçalar (örn. TV kasa kalıpları) |
P20 |
1,2-1,5 (yerli) / 2,0-2,5 (ithal) |
30-50 |
Günlük ihtiyaç kalıpları, oyuncaklar, düşük hassasiyetli plastik parçalar (örneğin, plastik saklama kutusu kalıpları) |
NAK80 |
2,5-3,0 (yerli) / 4,0-5,0 (ithal) |
80-120 |
Elektronik ürün kılıfları, ayna kalıpları (örneğin cep telefonu kılıfları, kozmetik ambalaj kalıpları) |
H13 |
1,5-1,8 (yerli) / 2,8-3,5 (ithal) |
50-70 (kaplama gerektirir) |
Basınçlı döküm kalıpları, yüksek sıcaklıktaki ortamlardaki plastik parçalar (örneğin, alüminyum alaşımlı basınçlı döküm kalıpları) |
S50C |
0,6-0,8 (yerli) |
10-20 |
Basit kalıplar, deneme kalıpları (örneğin, küçük parti numune kalıpları) |

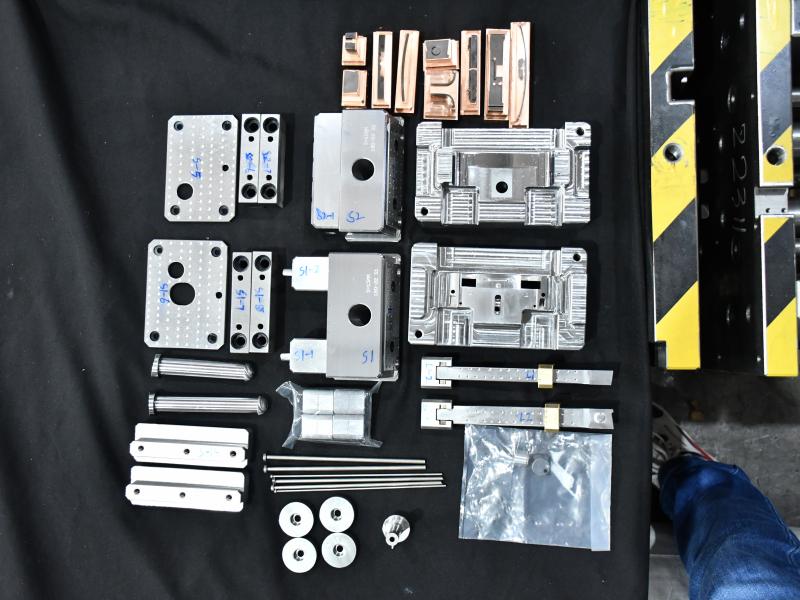

Standart Bileşen Maliyetleri
Standart bileşenler, kılavuz direkleri, kılavuz manşonları, yaylar vb. dahil olmak üzere kalıplar için doğrudan satın alınabilen genel parçalardır. Uygun kalite standardı bileşenlerin seçilmesi, kalıp performansı sağlanırken maliyetlerin kontrol edilmesine yardımcı olabilir.
Standart Parça Tipi |
Yerli Marka Fiyatı (yuan/set) |
İthal Marka Fiyatı (yuan/set) |
Performans Farkları |
Kılavuz Direk Sistemi |
800-1.500 |
2.000-5.000 |
İthal markalar daha yüksek hassasiyete ve daha uzun hizmet ömrüne sahiptir |
İtici Mekanizması |
500-1.000 |
1.200-3.000 |
İthal markalar daha iyi malzemelere ve daha yüksek stabiliteye sahiptir |
Kalıp Sıcaklık Kontrol Sistemi |
1.500-4.000 |
5.000-15.000 |
İthal markalar daha yüksek sıcaklık kontrol hassasiyetine ve daha düşük enerji tüketimine sahiptir |
Yardımcı Malzeme Maliyetleri
Yardımcı malzemeler arasında çeşitli sızdırmazlık bileşenleri, konektörler, soğutma boruları vb. yer alır. Birim fiyatları düşük olmasına rağmen bunların büyük miktarları önemli maliyetlere neden olabilir. Düşük kaliteli malzemeden kaynaklanan kalıp arızalarını önlemek için satın alma sırasında kalite ve fiyat kapsamlı bir şekilde dikkate alınmalıdır.
İmalat işleme aşaması, çeşitli işleme teknikleri ve ekipmanlarını içeren, kalıp maliyetlerinin önemli bir bileşenidir. İşleme kalitesi kalıp performansını doğrudan etkilerken işleme verimliliği doğrudan kalıp teslim döngüleriyle ilgilidir.

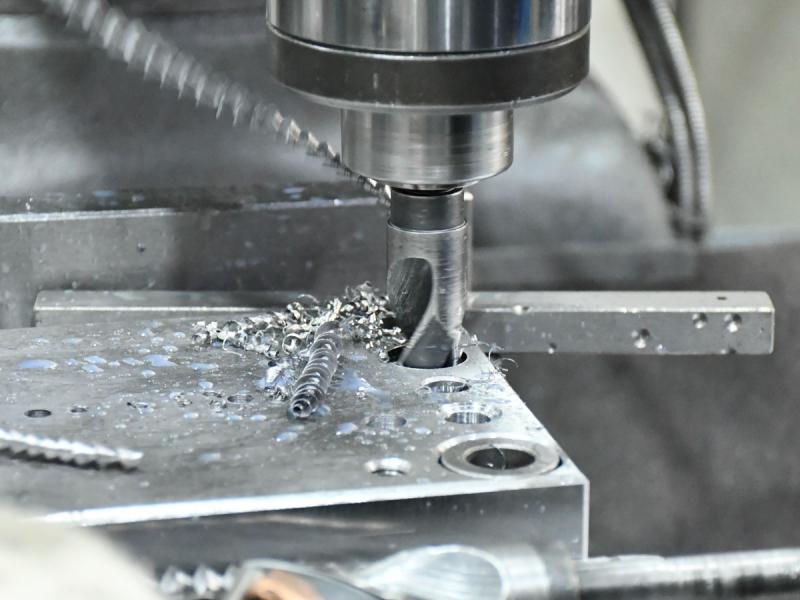

Kaba İşleme Maliyetleri
Kaba işleme, kalıp imalatındaki ilk adımdır; esas olarak fazla malzemeyi çıkarmak ve bir ön şekil oluşturmak için kalıp hammaddelerinin kesilmesini, testereyle kesilmesini ve frezelenmesini içerir.
Proses Özellikleri: Kaba işlemede genellikle büyük freze makineleri, testereler veya torna tezgahları kullanılır ve esas olarak yüksek hassasiyet olmadan verimlilik elde edilir.
Maliyet Kompozisyonu: Kaba işleme maliyetleri temel olarak ekipman kullanım maliyetlerini, takım tüketimini ve işçilik maliyetlerini içerir.
Etkileyen Faktörler: Kalıp boyutu ne kadar büyükse ve ham madde ne kadar sertse, o kadar fazla zaman ve ekipman aşınması söz konusu olacak ve bu da daha yüksek maliyetlere yol açacaktır. Büyük kalıplar için kaba işleme, toplam işleme maliyetlerinin yaklaşık %20'sini oluşturabilir.
 |
 |

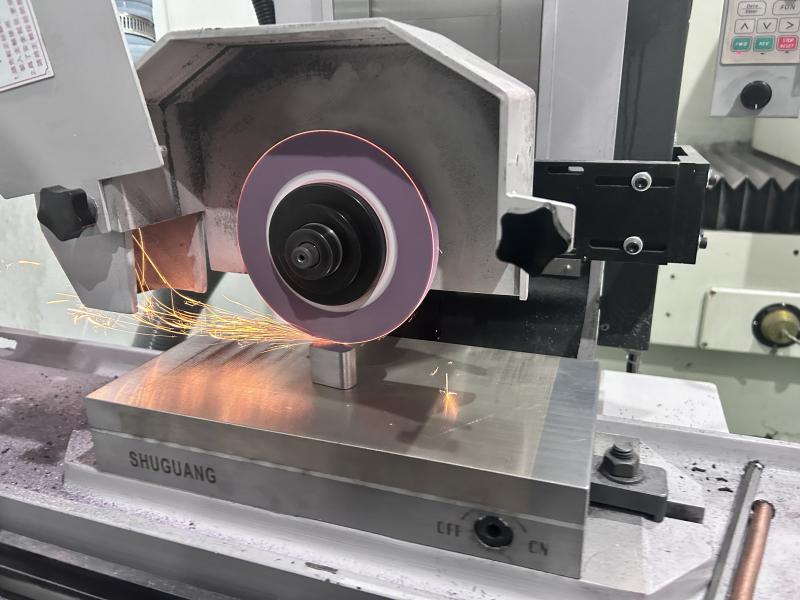

Bitirme Maliyetleri
Bitirme, kalıbın nihai doğruluğunu ve kalitesini belirleyen, kalıp işlemenin temel aşamasıdır. İşleme yöntemine bağlı olarak, esas olarak CNC işleme, EDM kıvılcım işleme ve tel kesmeyi içerir.

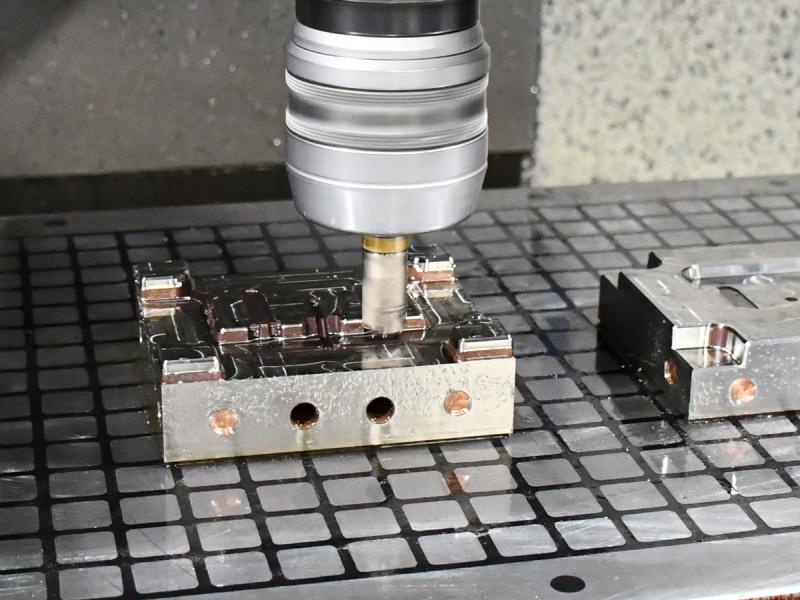

CNC İşleme
Proses Özellikleri: CNC (Bilgisayarlı Sayısal Kontrol) işleme, maçalar ve oyuklar gibi yüksek hassasiyetli kalıp bileşenlerinin işlenmesinde kullanılan bitirme işleminin ana yöntemidir. CNC işleme, karmaşık yüzey ve yüksek hassasiyet gereksinimlerini karşılayabilir.
Maliyet Kompozisyonu: CNC işleme maliyetleri, ekipman amortismanını, programlama maliyetlerini, takım tüketimini ve işçilik maliyetlerini içerir.
Etkileyen Faktörler: Kalıp yapısının karmaşıklığı ve hassasiyet gereklilikleri ana etkileyen faktörlerdir. Örneğin, karmaşık 3 boyutlu yüzey işleme, daha üst düzey CNC makineleri ve daha uzun işlem süreleri gerektirir, dolayısıyla maliyetler artar.

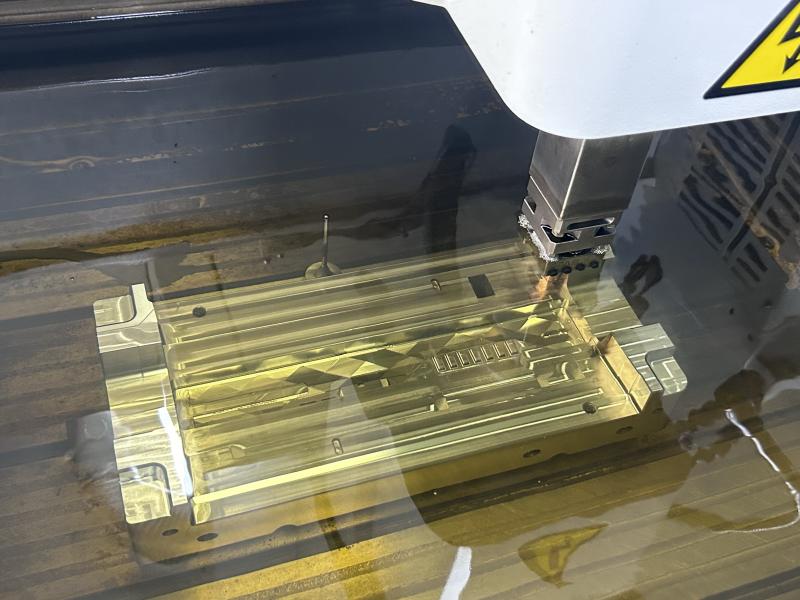

Erozyon İşleme
Proses Özellikleri: EDM işleme, kalıplardaki derin boşluklar, keskin açılar ve küçük bileşenler gibi karmaşık yapıların ve işlenmesi zor alanların işlenmesi için uygundur.
Maliyet Bileşimi: EDM işleme maliyetleri temel olarak elektrot malzemeleri (örneğin, bakır veya grafit), ekipman aşınması ve işçilik maliyetlerinden oluşur.
Etkileyen Faktörler: İşleme alanının karmaşıklığı, elektrot tasarımının zorluğu ve işleme derinliğinin tümü maliyetleri etkiler.

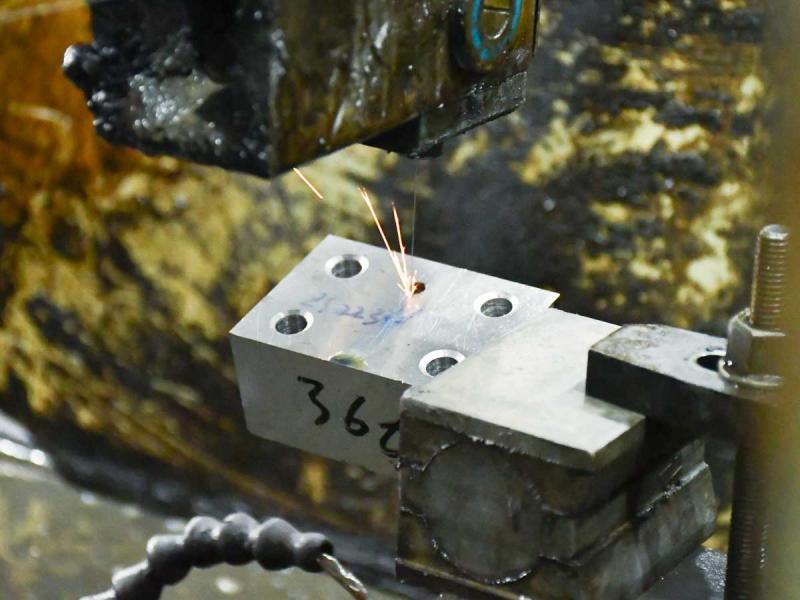

Tel Kesme
Proses Özellikleri: Tel kesme, kalıplardaki yüksek hassasiyetli düz veya kavisli bileşenleri kesmek için kullanılır ve genellikle kalıp işlemede ±0,002 mm'ye ulaşan hassasiyetle kullanılır.
Maliyet Kompozisyonu: Maliyetler temel olarak kablo tüketimini (örn. molibden veya bakır tel), ekipman işletme maliyetlerini ve işçilik maliyetlerini içerir.
Etkileyen Faktörler: İşleme kalınlığı, hassasiyet gereksinimleri ve kesme yollarının karmaşıklığı maliyetleri etkiler.
Isıl İşlem Maliyetleri
Isıl işlem, kalıp çeliğinin performansını artırmak, sertliğini, mukavemetini ve aşınma direncini arttırmak için önemli bir işlemdir.
Ortak Prosesler: Kalıp malzemesi ve kullanım gereksinimlerine göre seçilen farklı ısıl işlem prosesleriyle su verme, temperleme, karbürleme, nitrürleme vb.
Maliyet Kompozisyonu: Isıl işlem maliyetleri, ısıl işlem süreci için enerji maliyetlerini, ekipman amortismanını ve ısıl işlem sonrası boyut düzeltme maliyetlerini içerir.
Etkileyen Faktörler: Kalıp malzemesinin türü ve ısıl işlem gereksinimleri (örneğin, sertlik seviyesi, karbürleme derinliği) ısıl işlem maliyetlerini doğrudan etkiler. Örneğin, yüksek sertlikteki kalıp malzemeleri, karmaşık, çok adımlı ısıl işlem prosesleri gerektirir ve bu da nispeten yüksek maliyetlere neden olur.
Yüzey İşlem Maliyetleri
Yüzey işleme, esas olarak parlatma, kaplama işlemi ve nitrürleme dahil olmak üzere kalıp performansını ve ürün kalitesini artırmak için önemli bir adımdır.

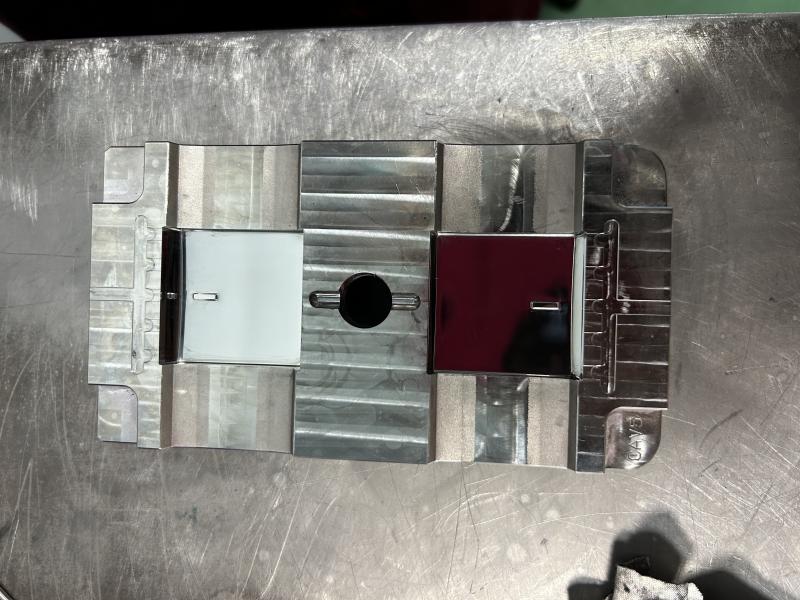

Parlatma Maliyetleri: Parlatma, plastik ürünlerin estetik gereksinimlerini karşılamak amacıyla kalıpların yüzey düzgünlüğünü artırmak için kullanılır. Parlatma maliyetleri kalıp yüzeyinin karmaşıklığı ve pürüzsüzlük gereklilikleri ile yakından ilgilidir; hassas cilalama maliyetlidir.
Kaplama İşlemi Maliyetleri: Kalıpların korozyon direncini ve aşınma direncini artırmak için bazı kalıp yüzeyleri krom kaplama, nikel kaplama veya PVD kaplama işlemine tabi tutulur. Bu tür işlemler pahalıdır ancak kalıp ömrünü önemli ölçüde uzatabilir.
Nitratlama Maliyetleri: Nitratlama, kalıp yüzeyinde sertleştirilmiş bir tabaka oluşturarak aşınma direncini ve yorulma direncini artırır. Nispeten düşük maliyetlidir ve bir yüzey işleme yöntemi olarak iyi bir maliyet-performans oranı sunar.
Montaj ve Hata Ayıklama Maliyetleri
Kalıp işleme tamamlandıktan sonra kalıbın normal şekilde çalıştığından ve üretim gereksinimlerini karşıladığından emin olmak için montaj, hata ayıklama ve işlevsel testler gerekir.
Montaj Maliyetleri: Kalıp montajı, bileşenlerin kurulumunu, kılavuz direklerin ve manşonların hizalanmasını ve ejektör mekanizmalarının ayarlanmasını içerir. Montaj maliyetleri kalıp yapısının karmaşıklığıyla yakından ilgilidir.
Hata Ayıklama Maliyetleri: Kalıp hata ayıklaması, test ve denemeler yoluyla kalıbın işlevselliğini ve performansını doğrular. Hata ayıklama süreci birden fazla ayarlama ve onarım gerektirebilir, bu da işçilik ve ekipman kullanım maliyetlerini artırabilir.
Maliyet Etkisi: Test sırasında tüketilen hammadde, elektrik ve teknisyen işgücü maliyetleri, hata ayıklama maliyetlerine dahildir; Bir kalıpta ne kadar çok sorun varsa, hata ayıklama maliyetleri de o kadar yüksek olur.
Kalıp ömrü ve bakım maliyetleri, enjeksiyon kalıplarının toplam maliyetine yapılan uzun vadeli yatırımlardır ve kalıp kullanım verimliliğini ve üretim maliyetlerini doğrudan etkiler. Kalıp kullanımı sırasında makul değerlendirme, bakım ve onarım planları, kalıbın ömrünü uzatmak ve üretim kesintisi risklerini azaltmak için gereklidir. Aşağıda kalıp ömrü ve bakım maliyetleri çeşitli yönlerden analiz edilmektedir.
Kalıp Ömrü Beklentisi Değerlendirmesi
Kalıp ömrü genellikle kalıp malzemesine, tasarım kalitesine, işleme hassasiyetine ve kullanım koşullarına bağlı olarak tamamlayabileceği döngü sayısıyla ölçülür.
Kullanım Ömrü ve Malzeme İlişkisi: Kalıp çeliği seçiminin kullanım ömrü üzerinde belirleyici bir etkisi vardır. Örneğin, P20 çeliğinden yapılan kalıplar tipik olarak 300.000 ila 500.000 döngüye kadar dayanabilirken, 718 veya H13 çeliğinden yapılan kalıplar 500.000 ila 1.000.000 döngüye kadar veya daha fazla dayanabilir. Yüksek performanslı malzemelerin başlangıç maliyetleri daha yüksektir, ancak aşınma ve yorulma dirençleri kalıp ömrünü önemli ölçüde uzatabilir.
Ömür ve Tasarım Arasındaki İlişki: Makul kalıp tasarımı, stres konsantrasyonunu ve aşınmayı azaltarak kalıbın ömrünü uzatabilir. Ek olarak, soğutma ve yağlama sistemlerinin tasarımının optimize edilmesi, kalıp çalışması sırasında termal yorgunluğu ve sürtünme kaybını azaltabilir.
Ömür Değerlendirmesinin Önemi: Bir kalıbın beklenen ömrünün doğru bir şekilde değerlendirilmesi, makul üretim planlarının ve bakım döngülerinin geliştirilmesine yardımcı olur ve böylece kalıbın genel işletme maliyetlerini azaltır.
Düzenli Bakım Maliyetleri
Düzenli bakım kalıp ömrünü uzatmak için önemli bir önlemdir. Günlük temizlik, yağlama ve inceleme yoluyla kalıpların aşırı aşınma veya kazara hasar nedeniyle erken hurdaya çıkması önlenebilir.
Bakım İçeriği: Kalıp boşluklarının ve maçaların düzenli olarak temizlenmesi, kılavuz direkleri ve manşonların aşınmasının incelenmesi, yağlayıcıların ve soğutucuların zamanında değiştirilmesi ve tüm kalıp bileşenlerinin normal şekilde çalışmasının sağlanması.
Bakım Döngüsü: Bakım döngüsü, kalıbın kullanım sıklığına ve üretim koşullarına göre belirlenmelidir. Örneğin, yüksek yoğunluklu üretim ortamlarındaki kalıplar daha sık denetim ve bakım gerektirir.
Bakım Maliyetleri: Bakım giderleri esas olarak işçilik maliyetlerini, yağlayıcı ve temizleyici tüketimini ve ekipman kullanım ücretlerini içerir. Bakım maliyetleri kısa vadeli harcamaları artırsa da planlanmamış arıza sürelerini ve onarım maliyetlerini önemli ölçüde azaltarak uzun vadede gerekli ve ekonomik bir yatırım haline getirir.
Kalıp Tamir ve Yenileme Maliyetleri
Kullanım sırasında kalıpların aşınma, deformasyon veya kazara hasar görmesi nedeniyle tamir veya yenilenmesi gerekebilir. Onarım maliyeti, hasarın derecesine ve onarım sürecine bağlıdır.
Ortak Onarım Çalışması: Bu, boşluk yüzeylerinin parlatılmasını, kılavuz direklerinin değiştirilmesini, ejektör pimlerinin onarılmasını ve kaynak onarımlarını içerir. Küçük aşınma, basit cilalama veya ayarlamalarla giderilebilirken ciddi hasarlar, yeniden işleme veya parça değişimi gerektirebilir.
Onarım ve Yenileme Maliyetleri:
Küçük onarımlar (örneğin cilalama, yağlama): Nispeten düşük maliyet, genellikle bakım bütçesi dahilinde.
Büyük onarımlar (örneğin kaynak onarımları, parça değişimi): Özellikle özel ekipman ve teknisyen gerektiren yüksek hassasiyetli parçalar için daha yüksek maliyetler.
Yenileme Maliyetleri: Bir kalıp kullanım ömrünün sonuna ulaştığında veya ciddi şekilde hasar gördüğünde, yeniden imalat yerine yenileme tercih edilebilir. Yenileme maliyetleri genellikle yeni bir kalıbın üretim maliyetinin %30-50'si arasında değişir ancak bazı işlevleri ve kullanım ömrünü geri kazandırabilir ve bu da onu ekonomik bir seçim haline getirir.
Yedek Parça Stok Yatırımı
Kalıp hasarından kaynaklanan aksama süresini azaltmak için şirketler genellikle kılavuz direkleri, kılavuz manşonları, ejektör pimleri ve yaylar gibi gerekli yedek parçaları rezerve eder.
Yedek Parça Çeşitleri:
Standart Parçalar: Örneğin kılavuz direkler, manşonlar, yaylar vb. bu bileşenler aşınmaya eğilimlidir ve daha düşük maliyetlerle sık sık değiştirilir, bu da onları önceden rezervasyona uygun hale getirir.
Özelleştirilmiş Parçalar: Özel boşluk bileşenleri veya karmaşık soğutma sistemi parçaları gibi bu bileşenler, daha uzun işlem süreleri ve daha yüksek maliyetler gerektirir; genellikle gerçek talebe göre partiler halinde rezerve edilmesi gerekir.
Envanter Maliyetleri: Yedek parça stok maliyetleri, satın alma maliyetlerini ve stok yönetimi giderlerini içerir. Envanter maliyetleri şirketin sermaye kullanımını artırsa da yedek parça eksikliğinden kaynaklanan kayıpları etkili bir şekilde azaltır.
Enjeksiyon kalıplarının imalatında açık maliyetlerin (hammadde ve işleme maliyetleri gibi) yanı sıra birçok gizli maliyet de bulunmaktadır. Bu gizli maliyetlerin doğrudan ölçülmesi genellikle zordur ancak işletmenin genel maliyetleri ve proje faydaları üzerinde derin bir etkisi olabilir. Enjeksiyon kalıplarında yaygın olarak görülen gizli maliyetlerin bir analizi:
Kalıp Tasarımı Değişikliklerinden Kaynaklanan Ek Maliyetler
Kalıp tasarımı değişiklikleri, kalıp üretim sürecinde sıklıkla müşteri gereksinimlerindeki ayarlamalar, tasarım kusurları veya zayıf iletişimden kaynaklanan gizli maliyetlerin yaygın bir kaynağıdır.
Nedenleri:
Ürün yapısındaki ayarlamalar veya eklenen işlevler gibi müşteri gereksinimlerindeki değişiklikler.
İlk tasarım kusurlarının zamanında tespit edilememesi, kalıp tasarımında daha sonra ayarlamalar yapılmasını gerektirir.
Tasarımcıların müşteri ihtiyaçlarını yeterince anlamaması, beklentileri karşılamayan planların ortaya çıkması.
Gizli Maliyetlerin Belirtileri:
Kalıp tasarımı değişiklikleri, 3D modellemenin, kalıp akışı analizinin yeniden yapılmasını ve hatta işleme planında ayarlamalar yapılmasını gerektirebilir, bu da tasarım süresini ve işçilik maliyetlerini artırır.
Tamamlanan işlenmiş parçalar hurdaya dönüşebilir, malzeme ve işçilik israfına neden olabilir.
Çözümler: Tasarım aşamasında müşterilerle iletişimi güçlendirin, tasarım planlarını titizlikle inceleyin ve olası sorunları erken tespit etmek için simülasyon analiz araçlarını (Moldflow gibi) kullanarak tasarım değişikliklerinin sıklığını azaltın.
Teslimat Gecikmelerinden Kaynaklanan Maliyetler
Kalıp üretim döngüsündeki gecikmeler yalnızca müşterinin üretim programını etkilemekle kalmaz, aynı zamanda işletme için ek ekonomik kayıplara da yol açabilir.
Nedenleri:
Tasarım ve işleme aşamaları arasında yetersiz koordinasyon, zaman çizelgelerinin uzamasına yol açıyor.
Tedarik zinciri sorunları (örneğin, hammadde varışındaki gecikmeler).
Başarısız denemeler veya uzun süren kalıp onarımları.
Gizli Maliyetlerin Belirtileri:
Müşterinin üretim programının bozulması, tazminat taleplerine veya sipariş iptallerine yol açabilir.
Boşta kalan ekipman nedeniyle artan işletme maliyetleriyle birlikte işletmenin üretim kaynaklarının kullanımının azalması.
Uzun vadede müşteri güveninin azalması gelecekteki işbirliği fırsatlarını etkileyebilir.
Çözümler: Kapsamlı bir proje yönetim sistemi kurun, üretim planlamasını optimize edin, tedarik zinciri istikrarını sağlayın ve teslimat için bir ara süre bırakın.
Kalite Sorunlarından Kaynaklanan Yeniden İşleme Maliyetleri
Kalıplarla ilgili kalite sorunları, kalıpların kendisindeki kusurların yanı sıra kalıp sorunlarından kaynaklanan ürün kalitesi sorunları da dahil olmak üzere önemli bir gizli maliyet kaynağıdır.
Nedenleri:
Yetersiz işleme doğruluğu, kalıpların tasarım gereksinimlerini karşılayamamasına neden olur.
Test sırasında kalıptaki parlama, büzülme, çarpıklık vb. kusurların keşfedilmesi.
Kullanım sırasında kalıpların erken aşınması veya hasar görmesi, ürün kalitesini etkiler.
Gizli Maliyetlerin Belirtileri:
Kalıpların onarılması ek iş gücü, ekipman ve malzeme yatırımı gerektirir.
Uygun olmayan ürünlere yol açan kalıp sorunları, üretim hatlarını durdurabilir veya yeniden üretim gerektirebilir.
Kuruluşun itibarının zedelenmesi, müşterinin güveninin kaybolmasıyla sonuçlanabilir.
Çözümler: Kalıp üretim hassasiyetini ve kalite kontrol standartlarını iyileştirin, yeniden işleme şansını azaltmak için her aşamada denetim süreçlerini sıkı bir şekilde uygulayın.
Fikri Mülkiyet Koruma Maliyetleri
Kalıp imalatı önemli miktarda teknoloji ve tasarım planı içerir ve fikri mülkiyet korumasıyla ilgili maliyetler sıklıkla gözden kaçırılan bir başka gizli maliyettir.
Nedenleri:
Şirketlerin kalıp tasarımlarını, süreç akışlarını ve teknolojik yeniliklerini rakipler tarafından kopyalanmaktan veya çalınmaktan korumaları gerekiyor.
Müşteriler, şirketlere maliyet getiren, kişiye özel kalıpların patentli tasarımları için koruma talep edebilir.
Gizli Maliyetlerin Ortaya Çıkışı:
Fikri mülkiyetin korunması, patent başvurusunu, ticari marka tescilini veya gizlilik anlaşmalarının imzalanmasını gerektirir; bunların tümü yasal ücretler ve zaman maliyetleri içerir.
Fikri mülkiyetin yetersiz korunması teknoloji sızıntılarına yol açarak şirketleri rekabet tehditlerine maruz bırakabilir.
Çözümler:
Fikri mülkiyet bilincini güçlendirin, müşterilerle gizlilik anlaşmaları imzalayın ve gerektiğinde patent koruması için başvuruda bulunun. Ayrıca tasarım belgelerinin ve teknik malzemelerin iç yönetim güvenliğini sağlayın.
maliyetleri Enjeksiyon kalıpları yapılarına, işlevlerine ve uygulama senaryolarına göre önemli ölçüde farklılık gösterir. Tek gözlü kalıplar, çok gözlü kalıplar, sıcak yolluklu kalıplar, soğuk yolluklu kalıplar, hassas kalıpların yanı sıra büyük veya küçük kalıpların her biri farklı maliyet bileşimlerine ve uygun uygulamalara sahiptir. Aşağıda çeşitli enjeksiyon kalıpları arasındaki maliyet farklılıklarının ayrıntılı bir analizi bulunmaktadır:
Kalıp Tipi |
Maliyet Kompozisyonu |
Fiyat Karşılaştırması |
Uygulanabilir Senaryolar |
Avantajları ve Dezavantajları |
Vaka Verileri |
Tek Boşluklu |
• Düşük başlangıç maliyeti (basit yapı) |
Fiyat: 50.000-150.000 |
Küçük parti (<100.000 adet) |
Artıları: Hızlı gelişme, düşük yatırım Eksileri: Düşük verimlilik, yüksek birim maliyet |
Günlük ihtiyaçlar kalıbı (tek boşluklu): - Başlangıç maliyeti: 80.000 - Birim başına maliyet: 0,5 yuan/pc |
Çok Boşluklu |
• Yüksek başlangıç maliyeti (çoklu boşluk işleme) |
Fiyatı: 200.000-1.000.000 |
Büyük parti (>500.000 adet) |
Artıları: Yüksek seri üretim verimliliği Eksileri: Karmaşık tasarım, uzun hata ayıklama döngüsü |
Şişe kapağı kalıbı (32 boşluktan 1'i): - Başlangıç maliyeti: 650.000 - Birim başına maliyet: 0,03 yuan/pc |
Sıcak Yolluk |
• Yüksek kalıp maliyeti (karmaşık sistem) • Yüksek bakım maliyeti |
Soğuk koşucuya göre %40-%80 daha yüksek |
Yüksek katma değerli, uzun çevrimli üretim |
Artıları: Malzeme israfı yok, hızlı şekilleniyor Eksileri: Sıkı sıcaklık kontrolü gerekli |
Otomotiv abajur kalıbı: - Sıcak yolluk sistemi maliyeti: 120.000 - Yıllık malzeme maliyeti tasarrufu: 180.000 |
Soğuk Yolluk |
• Düşük kalıp maliyeti • Yüksek malzeme israfı (malzeme israfı oranı %15-%30) |
%30-%60 daha düşük fiyat |
Kısa vadeli siparişler, düşük maliyetli ürünler |
Artıları: Basit yapı, kolay bakım Eksileri: Yüksek atık, uzun döngü |
Oyuncak kalıbı (soğuk yolluk): - Başlangıç maliyeti: 100.000 - Malzeme atık maliyet oranı: %22 |
Basit Kalıp |
• Düşük malzeme maliyeti (alüminyum/yumuşak çelik) • Düşük işleme maliyeti (temel olarak kaba işleme) |
Fiyat: 30.000-150.000 |
Numune doğrulama/küçük seri deneme üretimi |
Artıları: Hızlı teslimat (7-15 gün) Eksileri: Kısa kullanım ömrü (<50.000 döngü) |
Cihaz deneme kalıbı (alüminyum kalıp): - Maliyet: 60.000 - Ömrü: 20.000 döngü |
Hassas Kalıp |
• Yüksek malzeme maliyeti (sert alaşım) • İşleme maliyeti %60'ı oluşturur (ayna EDM/5 eksenli işleme) |
Fiyat: 300.000-3.000.000 |
Yüksek hassasiyetli parçalar (±0,005mm) |
Artıları: Uzun kullanım ömrü (>1.000.000 döngü) Eksileri: Uzun geliştirme döngüsü (3-6 ay) |
Bağlayıcı kalıbı: - Maliyet: 1.200.000 - Ömrü: 1.500.000 döngü |
Büyük Kalıp |
• Yüksek malzeme oranı (>%50) • Büyük işleme ekipmanı gerektirir |
Fiyat: 500.000-5.000.000 |
Otomotiv/ev aletleri bileşenleri |
Artıları: Geniş tek şekillendirme alanı Eksileri: Yüksek hata ayıklama riski (onarım maliyetleri %30'a ulaşabilir) |
Otomotiv tampon kalıbı: - Boyut: 2,5m×1,2m - Malzeme maliyet oranı: %58 |
Küçük Kalıp |
• Yüksek işlem maliyeti oranı (>%65) • Kompakt kalıp yapısı |
Fiyat: 50.000-500.000 |
Elektronik bileşenler/hassas parçalar |
Artıları: Çok boşluklu tasarıma esnek adaptasyon Eksileri: Yüksek hassasiyet gereksinimleri (zaman alıcı işlem) |
Cep telefonu düğmesi kalıbı: - İşleme maliyeti oranı: %72 - Tolerans: ±0,003mm |
Teknolojik gelişmeler ve pazar değişiklikleriyle birlikte enjeksiyon kalıp endüstrisi derin dönüşümlerden geçiyor. Bu eğilimleri anlamak, şirketlerin ileriye dönük maliyet yönetimi stratejileri oluşturmasına yardımcı olur.
Yeni Teknolojilerin Kalıp Maliyetlerine Etkisi
Kalıp İmalatında 3D Baskı Teknolojisinin Uygulaması ve Maliyeti: 3D baskı teknolojisi, özellikle karmaşık soğutma kanallarının üretimi ve boşluk şekillerinin hızlı prototiplenmesi için kalıp imalatında giderek daha fazla uygulanmaktadır. 3D baskı ekipmanı ve malzemelerinin mevcut maliyetleri yüksek olmasına rağmen, geliştirme döngülerinin kısaltılması ve soğutma sistemlerinin optimize edilmesindeki avantajları oldukça önemlidir ve karmaşık kalıplar için üretim süresinden %15-30 tasarruf etme potansiyeli vardır.
Dijital Üretimin Kalıp Maliyetlerine Etkisi: Dijital üretim, kalıbın çalışma koşullarını gerçek zamanlı olarak izleyerek ve bakım ihtiyaçlarını tahmin ederek kalıp kullanım verimliliğini ve ömrünü önemli ölçüde artırır. Dijital dönüşüme yapılan ilk yatırım önemli olsa da, arıza süresinin azaltılması ve kalıp ömrünün uzatılması sayesinde uzun vadeli ekonomik faydalar da kayda değerdir.
Küresel Tedarik Zinciri Değişikliklerinin Kalıp Maliyetleri Üzerindeki Etkisi: Küresel tedarik zincirlerinin yeniden yapılandırılması, kalıp üretiminin manzarasını değiştiriyor. Bir yandan, imalatın gelişmiş ülkelere dönmesi, üst düzey kalıplara olan talebi artırıyor. Öte yandan, gelişmekte olan pazarlarda yerel üretim kapasitesinin arttırılması, orta ve düşük kaliteli kalıplara yönelik rekabeti yoğunlaştırıyor. Şirketler, maliyet yapılarını optimize etmek için satın alma ve üretim stratejilerini konumlarına göre ayarlamalıdır.
Enjeksiyon kalıpları için maliyet yönetimi, tasarım, malzeme, üretim ve bakım dahil olmak üzere birçok hususu içeren sistematik bir projedir. Günümüzün giderek daha rekabetçi hale gelen pazarında, şirketlerin kalıp maliyet yapılarını kapsamlı bir şekilde gözden geçirmeleri ve kaliteyi sağlarken ve rekabet gücünü artırırken maliyetleri kontrol etmek için kapsamlı optimizasyon stratejileri benimsemeleri gerekiyor. İleriye bakıldığında, yeni teknolojiler sürekli olarak uygulandıkça ve endüstri dinamikleri değiştikçe kalıp maliyet yönetimi yeni zorluklar ve fırsatlarla karşı karşıya kalacaktır. Şirketler keskin pazar öngörülerini sürdürmeli, maliyet stratejilerini sürekli ayarlamalı ve optimize etmeli ve dönüşümün ortasında gelişim fırsatlarını yakalamalıdır.
