Допуски литьевой формы являются одним из наиболее важных факторов, гарантирующих, что пластиковые детали подходят, функционируют и работают по назначению. Независимо от того, производите ли вы одиночный прототип или крупносерийную сборку, даже небольшое отклонение в размерах может поставить под угрозу функциональность детали, вызвать проблемы при сборке или увеличить процент брака.
В этом руководстве мы рассмотрим все: от стандартных допусков при литье под давлением до стратегий литья под давлением с жесткими допусками, в том числе о том, как выбор материала, конструкция пресс-формы и средства контроля процесса влияют на конечные размеры.
Оглавление
| 1. Каковы допуски при литье под давлением? |
| 2. Типы допусков при литье под давлением |
3. Факторы, влияющие на допуски литьевых форм, и их решения. |
| 4. Стандарты допусков и рекомендуемые значения |
| 5. Заключение |
| 6. Часто задаваемые вопросы |
Допуски литьевой формы — это допустимые отклонения между фактическими размерами пластмассовой детали после формования и размерами, указанными в конструктивных чертежах. Например, если по чертежу требуется размер 50 мм с допуском ±0,1 мм, то готовая деталь обычно приемлема в диапазоне 49,9–50,1 мм. На допуски при литье под давлением влияют такие факторы, как усадка материала, точность пресс-формы, структура детали, толщина стенки, система охлаждения и параметры обработки.
Контроль Допуски при литье пластмасс под давлением очень важны, поскольку они напрямую влияют на посадку сборки, функциональную стабильность и качество поверхности. Для таких применений, как электронные корпуса, автомобильные компоненты, медицинские приборы или прецизионные конструкционные детали, плохой контроль допусков может привести к чрезмерным зазорам при сборке, незакрепленным защелкам, деформации, утечкам, дребезжанию или непоследовательному массовому производству. Поэтому важно управлять допусками при литье под давлением на ранних стадиях посредством анализа DFM, оптимизации структуры пресс-формы и стабильных процессов литья под давлением, чтобы гарантировать, что все критические размеры соответствуют требуемым спецификациям.
Определение:
Под размерными допусками понимают допустимое отклонение между фактическими размерами пластмассовой детали и размерами, указанными в конструктивных чертежах. Сюда входят длина, ширина, высота, диаметр отверстия, диаметр бобышки, ширина паза, толщина стенки и другие основные характеристики.
Цель:
Размерные допуски в основном используются для контроля базовой точности размеров детали, гарантируя, что компоненты могут быть правильно собраны и функционируют по назначению. Например, в корпусах электронных устройств выравнивание верхней и нижней крышек, положения защелкивания, диаметры винтовых штифтов и размеры монтажных отверстий требуют надлежащего контроля допусков на размеры.
Примеры:
Если для пластикового корпуса указана длина 100 мм с допуском ±0,10 мм, то готовая деталь обычно приемлема в пределах 99,90–100,10 мм.
Если указано, что бобышка винта имеет размер 3,00 мм с допуском ±0,05 мм, диаметр необходимо контролировать в пределах 2,95–3,05 мм, чтобы обеспечить правильную сборку винтов или металлических вставок.
Определение:
Геометрические допуски относятся к допустимым отклонениям формы, ориентации и положения пластиковой детали, включая плоскостность, прямолинейность, округлость, перпендикулярность, параллельность и концентричность.
Цель:
Геометрические допуски в основном используются для обеспечения структурной устойчивости и точности сборки. Они особенно важны для пластиковых компонентов, которые требуют точного позиционирования, вращения, герметизации или сопряжения.
Примеры:
Пластиковые шестерни, уплотнения, разъемы и электронные конструктивные компоненты требуют надлежащего контроля геометрических допусков. Если не соблюдать геометрические допуски, может возникнуть несоосность сборки, неравномерное движение, плохая герметизация или функциональный сбой.
Определение:
Допуски формы относятся к допустимому отклонению отдельной поверхности или самой конструкции, например, искривлена ли плоская поверхность, деформировано круглое отверстие или изогнутая поверхность соответствует проектным требованиям.
Цель:
Допуски формы в основном используются для контроля внешнего вида и структурной функции детали. Большие пластиковые панели, крышки корпуса, прозрачные детали или декоративные компоненты требуют надлежащего контроля допусков формы, чтобы предотвратить коробление, деформацию, неравномерную сборку или плохой внешний вид.
Примеры:
Большая пластиковая панель электронного устройства должна оставаться плоской в пределах допуска, чтобы обеспечить правильную сборку с другими компонентами и избежать видимых зазоров.
Прозрачная крышка датчика или дисплея должна сохранять точную кривизну и плоскостность, чтобы обеспечить оптическую четкость и правильное выравнивание.
Декоративные детали, такие как пластиковая отделка или лицевые панели, должны сохранять однородную форму поверхности, чтобы избежать искажений, которые могут повлиять на эстетику и посадку.
Определение:
Допуски сборки относятся к допустимым отклонениям размеров, положения и зазоров между связанными конструкциями, когда пластиковая деталь объединяется с другими компонентами. Сюда входят положения отверстий, защелки, установочные стойки, винтовые стойки и зазоры между верхней и нижней крышками.
Цель:
Допуски сборки гарантируют плавность сборки деталей и сохранение стабильной функциональности. Плохой контроль допусков при сборке может привести к смещению отверстий для винтов, неправильным зацеплению защелок, чрезмерным зазорам между крышками, чрезмерной затяжке сборок, дребезжанию или проблемам с уплотнением.
Примеры:
В корпусах электронных устройств, если положения защелкивания верхней и нижней крышек слишком сильно отклоняются, крышки могут не зафиксироваться.
Неравномерные зазоры между крышками могут привести к неплотной сборке, перекосу или неудовлетворительному внешнему виду.
Допуск деталей, отлитых под давлением, определяется не только точностью пресс-формы. Усадка материала, геометрия детали и конструкция формы влияют на то, как расплавленный пластик заполняет полость, затвердевает и выбрасывается, а параметры литья под давлением влияют на стабильность размеров каждой отлитой детали.
Чтобы обеспечить одинаковые размеры деталей и плавную сборку, необходимо контролировать допуски пресс-формы с различных аспектов, включая выбор материала, проектирование деталей, изготовление пресс-форм и процесс литья под давлением. В следующих разделах обсуждаются основные факторы, влияющие на допуски литья под давлением, и соответствующие решения для получения стабильных и высококачественных пластиковых деталей.
Свойства материала являются фундаментальным фактором, влияющим на допуски пресс-форм. Различные пластмассовые материалы имеют разную степень усадки, характеристики текучести и тепловое расширение во время охлаждения, что напрямую влияет на стабильность размеров конечной детали. Как правило, аморфные материалы, такие как АБС, ПК и ПС, имеют относительно низкую усадку, обычно в пределах от 0,3% до 0,8%, тогда как полукристаллические материалы, такие как ПП, ПА, ПОМ и ПЭЭК, обычно демонстрируют более высокую усадку, иногда достигающую 1,0–2,5%, что усложняет контроль допуска.
Ключевые факторы:
Изменение скорости усадки: разные материалы сжимаются по-разному после охлаждения, что может привести к тому, что детали будут немного больше или меньше, чем предполагалось.
Варианты партий материалов. Один и тот же тип материала разных марок, марок или производственных партий может иметь разную степень усадки.
Характеристики текучести: Плохая текучесть материала может привести к неравномерному заполнению, что повлияет на локальную стабильность размеров.
Эффект армирования: стекловолокно или минеральные наполнители могут уменьшить общую усадку, но могут вызвать анизотропную усадку в разных направлениях.
Содержание влаги в материале. Недостаточно высушенные гигроскопичные материалы, такие как ПА, ПК или ПБТ, могут повлиять как на размеры детали, так и на ее характеристики.
Меры контроля:
Обеспечьте правильную компенсацию усадки во время проектирования пресс-формы на основе технических характеристик материалов и практического опыта формования.
Для материалов с высокой усадкой, таких как ПП, ПА или ПОМ, заранее оцените потенциальные отклонения размеров и риски коробления.
Во время массового производства стандартизируйте марку, сорт и партию материала, чтобы свести к минимуму отклонения в размерах, вызванные различиями в материалах.
Для стеклонаполненных материалов оцените направленную усадку на основе ориентации потока и соответствующим образом оптимизируйте конструкцию литника и детали.
Полностью высушите гигроскопичные материалы перед формованием, следуя рекомендациям поставщика — например, ПА, ПК и ПБТ требуют особых условий сушки для поддержания точности размеров.
Конструкция детали напрямую влияет на усадку, охлаждение и деформацию деталей, отлитых под давлением. Даже если пресс-форма обработана с высокой точностью, необоснованная структура детали все равно может привести к усадке, короблению, перекосу отверстий или проблемам со сборкой. В общем, толщина стенок должна быть как можно более однородной, в идеале отклонения должны ограничиваться 15–25%. Толщина ребер обычно рекомендуется составлять 40–60 % от толщины основной стенки, чтобы снизить риск усадки.
Ключевые факторы:
Неравномерная толщина стенок. Большая разница в толщине приводит к неравномерному охлаждению, что приводит к дифференциальной усадке и короблению.
Чрезмерно толстые локальные конструкции: слишком толстые винтовые стойки, ребра и бобышки могут привести к усадке и отклонениям размеров.
Сложная геометрия: глубокие ребра, выточки и тонкостенные секции влияют на поток материала и устойчивость при извлечении из формы.
Неопределенные критические размеры: неспособность различать критические и некритические размеры может привести к неправильному назначению допусков.
Большой размер детали: более крупные компоненты испытывают большую общую усадку, что затрудняет соблюдение точных допусков при литье под давлением.
Меры контроля:
Выполните анализ DFM на этапе проектирования, чтобы выявить потенциальные риски усадки, коробления, демонтажа и сборки.
Поддерживайте одинаковую толщину стенок и избегайте резких изменений толщины или локального скопления материала.
Контролируйте толщину ребер на уровне 40–60 % от основной стенки, чтобы минимизировать усадку задней стенки.
Добавьте скругления и соответствующие углы уклона (обычно 0,5–2°) к винтовым стойкам, защелкам и бобышкам, чтобы облегчить извлечение из формы.
Четко определите размеры, критичные к качеству (CTQ), отдавая приоритет функциям, влияющим на сборку и функциональность.
По возможности ослабьте допуски для некритических размеров, чтобы избежать ненужного увеличения сложности пресс-формы и производственных затрат.

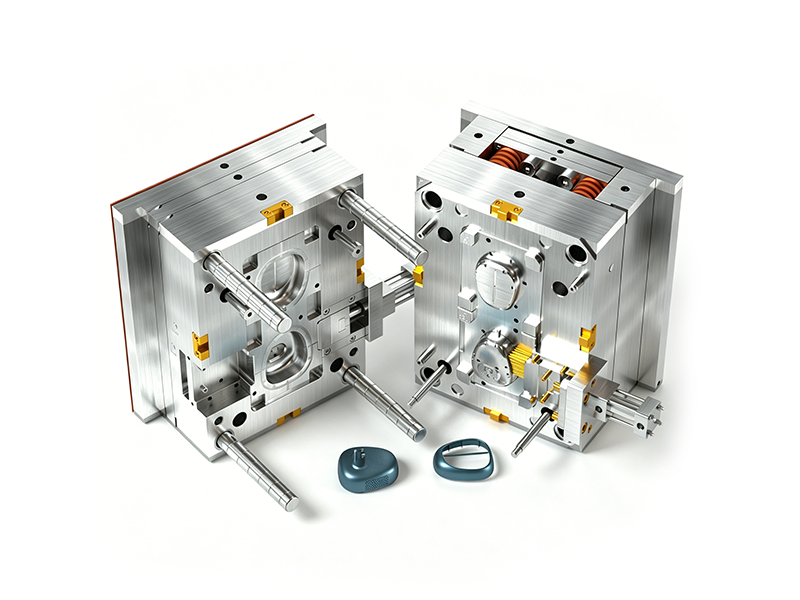

Проектирование и изготовление пресс-форм составляют основу для контроля допусков литьевых форм. Полости пресс-формы, стержни, вставки, ползуны, боковые выступы, литники, охлаждающие каналы и механизмы выброса — все это влияет на размеры детали. Для прецизионных деталей, отлитых под давлением, ключевые функции пресс-формы обычно требуют точности обработки от ± 0,01 мм до ± 0,05 мм. Для стандартных пластиковых деталей допуски на обработку пресс-форм могут быть уменьшены в зависимости от требований к деталям и спецификаций сборки.
Ключевые факторы:
Точность обработки пресс-формы. Отклонения в полостях, стержнях, отверстиях или вставках напрямую влияют на размеры детали.
Точность сборки пресс-формы. Несоосность ползунков, боковых выступов, вставок или направляющих конструкций может повлиять на положение отверстий, защелки и точность сопрягаемых поверхностей.
Конструкция ворот и направляющих. Неправильное расположение ворот или расположение направляющих могут привести к несбалансированному заполнению и неравномерной усадке.
Конструкция системы охлаждения. Неравномерное охлаждение приводит к дифференциальной усадке, короблению или изменению размеров детали.
Конструкция механизма выталкивания: неравномерные силы выталкивания могут деформировать деталь, вызвать царапины или изменить местные размеры.
Износ пресс-формы. Во время длительного массового производства износ ползунков, разделительных поверхностей, вставок и отверстий для выталкивающих штифтов может снизить стабильность допусков.
Меры контроля:
Выполните анализ DFM и Moldflow перед проектированием пресс-формы, чтобы оптимизировать компоновку ворот, желобов, систем охлаждения и выброса.
Используйте высокоточные методы обработки, такие как ЧПУ, электроэрозионная обработка и резка проволокой, чтобы обеспечить точность полостей, стержней и важных элементов пресс-формы.
Проверьте критические размеры, отверстия, сопрягаемые поверхности и конструкции сборки с помощью КИМ или инструментов для измерения проекций.

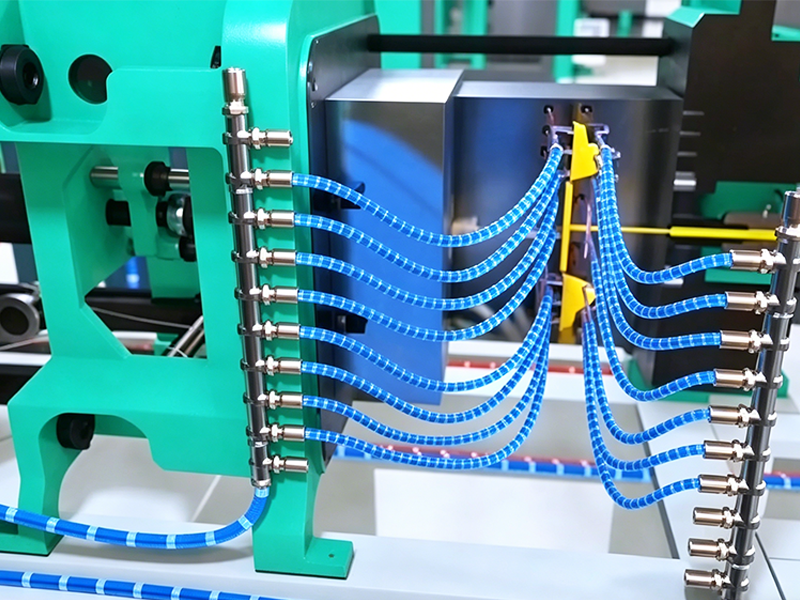

Оптимизируйте расположение каналов охлаждения, чтобы свести к минимуму локальные перепады температур и неравномерную усадку.
Спроектируйте выталкивающие штифты, съемные пластины и боковые действия так, чтобы обеспечить равномерное усилие извлечения из формы.
Убедитесь, что движущиеся части, такие как ползуны, боковые направляющие и вставки, расположены правильно и устойчивы к износу, чтобы со временем уменьшить зазоры и отклонения.
Для пресс-форм большого объема установите график регулярного технического обслуживания для проверки разделяющих поверхностей, ползунов, вставок, выталкивающих штифтов и каналов охлаждения в соответствии с производственными циклами.
Параметры процесса литья под давлением определяют повторяемость размеров деталей при массовом производстве. Даже если конструкция детали и точность пресс-формы точны, непостоянное давление впрыска, упаковка, температура или время охлаждения все равно могут вызвать отклонения в размерах, усадку, коробление или проблемы со сборкой. Для прецизионных деталей, отлитых под давлением, отклонения критических размеров во время производства обычно контролируются в пределах от ±0,05 мм до ±0,10 мм, в зависимости от материала и требований к чертежам заказчика.
Ключевые факторы:

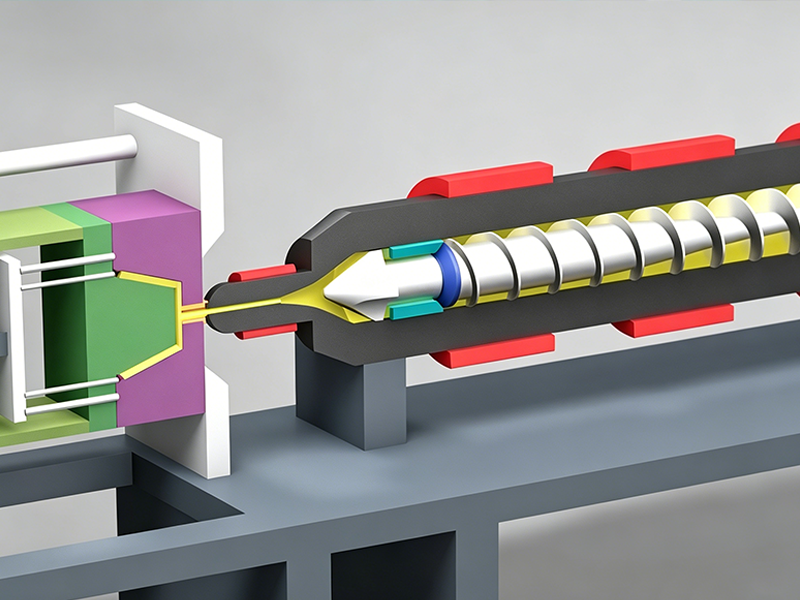

Давление и скорость впрыска. Недостаточное давление может привести к неполному заполнению, а чрезмерная скорость может увеличить внутреннее напряжение или вызвать вспышку.
Давление и время упаковки. Недостаточная упаковка приводит к усадке или уменьшению размеров, а чрезмерная упаковка может создать внутреннее напряжение или трудности при извлечении из формы.
Температура материала и формы. Колебания температуры влияют на текучесть и усадку материала, влияя на стабильность размеров.
Время охлаждения: недостаточное охлаждение может привести к продолжению усадки или деформации после выталкивания, а чрезмерное охлаждение снижает эффективность производства.
Изменение времени цикла. Непостоянное время цикла при массовом производстве может привести к колебаниям размеров деталей.
Меры контроля:
Во время пробных запусков установите стабильное окно процесса формования, подтвердив оптимальное давление, скорость, температуру, упаковку и время охлаждения.
Исправьте критические параметры процесса во время массового производства, чтобы предотвратить нестабильность размеров, вызванную частыми корректировками.
Проводите проверки первых изделий и текущий мониторинг ключевых параметров для быстрого выявления отклонений.
Поддерживайте постоянную температуру материала и формы, а также стабильное время охлаждения, чтобы свести к минимуму колебания усадки.
Для деталей, склонных к усадке или короблению, сосредоточьтесь на оптимизации давления упаковки, времени упаковки и условий охлаждения.
Записывайте полные параметры процесса для прецизионных деталей, чтобы облегчить отслеживание, анализ и будущую оптимизацию процесса.
Установление четких стандартов допусков для литья под давлением обеспечивает стабильное качество деталей, надежную сборку и предсказуемое производство. Эти стандарты помогают проектировщикам и формовщикам определять допустимые отклонения размеров в зависимости от материала, размера детали и критических характеристик.
При литье под давлением обычно используются несколько мировых стандартов:
ISO 20457:2018 – Обеспечивает общие допуски на размеры формованных пластиковых деталей в зависимости от размера и сложности детали.
ISO 20461 – Предлагает более подробные рекомендации по линейным размерам.
DIN 16901 – классифицирует допуски по уровням точности: грубые, средние, тонкие и очень тонкие.
ISO 8062-1 – Геометрические спецификации продукции (GPS), относящиеся к формованным деталям, подвергаемым последующей механической обработке.
Более жесткие классы допусков требуют более высокой точности пресс-форм, более контролируемых процессов, а иногда и этапов последующей обработки, что увеличивает производственные затраты. Меньшие классы допусков снижают стоимость, но могут не подходить для критических размеров.
Диапазоны допусков варьируются в зависимости от материала, размера элемента и требований применения. Типичные отраслевые ссылки следующие:
Особенность/Материал |
Коммерческая толерантность |
Тонкий/жесткий допуск |
Типичные применения |
Маленькие отверстия (≤10 мм) |
±0,1 мм |
±0,025 мм |
Крепежи, соединители |
Средние черты (10–50 мм) |
±0,15 мм |
±0,03–0,05 мм |
Электронные корпуса, механическая арматура |
Крупные детали (>50 мм) |
±0,2 мм |
±0,05 мм |
Крышки, конструктивные элементы |
Равномерность толщины стенки |
±5% |
±2–3% |
Предотвращает коробление и появление следов |
Геометрические особенности |
±0,1–0,2 мм |
±0,025–0,05 мм |
Прямолинейность, плоскостность, концентричность |
Коммерческие допуски подходят для деталей, небольшие отклонения которых не влияют на функционирование, тогда как точные допуски необходимы для медицинских устройств, электронных компонентов и прецизионных механических узлов. Критическим элементам всегда следует назначать самые жесткие допуски, чтобы обеспечить функциональность и соответствие сборки.
Пластическая усадка является ключевым фактором при определении окончательных размеров детали. Полости пресс-формы обрабатываются немного большего размера, чтобы учесть ожидаемую усадку, которая зависит от типа смолы и геометрии детали.
Материал |
Типичная линейная усадка (%) |
Приложения |
АБС |
0,7–1,6 |
Потребительские товары, корпуса для электроники |
ПК/АБС |
0,5–0,7 |
Прозрачные или ударопрочные корпуса |
ПОМ (ацеталь) |
1,8–2,5 |
Механические детали, шестерни, крепежные детали |
ПА ГФ 30% |
0.5 |
Стеклонаполненный нейлон для прочности и стабильности размеров. |
ПП |
1–3 |
Бутылки, живые петли |
ЧП |
1,5–4 |
Упаковка, ящики, контейнеры |
ПЭК |
1,2–1,5 |
Высокопроизводительный, медицинский, аэрокосмический |
Конструкторы и формовщики должны учитывать усадку при определении размеров полости и ожидаемых допусков. Армированные или полукристаллические смолы часто ведут себя по-разному в зависимости от геометрии, поэтому необходимо тщательно оценивать усадку на предмет критических характеристик.
Понимание и контроль допусков литьевых форм имеет важное значение для производства высококачественных пластиковых деталей, которые подходят, функционируют и работают надежно. Тщательно учитывая свойства материала, конструкцию деталей, конструкцию пресс-формы и параметры процесса, производители могут добиться постоянной точности размеров и минимизировать дефекты как в прототипах, так и в массовом производстве.
Alpine Mold специализируется на высокоточных Производство литьевых форм и услуги литьевого формования с полным собственным проектированием и производственными возможностями. От анализа DFM, проектирования пресс-форм и прецизионной обработки до испытаний пресс-форм и серийного производства — каждый этап выполняется внутри компании под строгим контролем качества. Если ваша продукция требует высокой точности размеров, надежной сборки или превосходного качества поверхности, Alpine Mold может предоставить надежные решения для пресс-форм и литья под давлением, которые помогут вам производить пластиковые детали одинаковых размеров, плавной сборки и одинакового качества.
Средний допуск при литье под давлением зависит от размера детали, материала и требований применения. Для стандартных пластиковых деталей типичные допуски варьируются от ±0,1 мм для коммерческих деталей до ±0,025–0,05 мм для критических размеров. Более жесткие допуски достижимы для небольших высокоточных компонентов, таких как медицинские приборы или корпуса электроники, если тщательно контролировать форму, материал и процесс.
Срок службы литьевой формы зависит от ее конструкции, материала и обслуживания. Стандартные стальные формы могут производить от десятков тысяч до нескольких сотен тысяч выстрелов, а высококачественные формы из закаленной стали при правильном уходе могут прослужить более миллиона циклов. Использование пресс-формы также зависит от сложности детали, абразивности материала и параметров цикла. Регулярное техническое обслуживание и осмотр необходимы для поддержания постоянства размеров и достижения надежных допусков литьевой формы на протяжении всего срока службы формы.
Допуск формы относится к точности, с которой обрабатываются полость формы и стержень. Типичные допуски на обработку пресс-форм варьируются от ±0,05 мм для стандартных форм до ±0,01 мм для форм с жесткими допусками. Точная обработка пресс-формы имеет решающее значение, поскольку любые отклонения напрямую передаются на отлитую деталь. Такие факторы, как точность обработки на станке с ЧПУ, электроэрозионная обработка и выравнивание сборки пресс-формы, влияют на окончательный допуск детали.
