La deformazione nello stampaggio a iniezione è un difetto comune che influisce sull'aspetto della parte, sulla precisione dimensionale e sulle prestazioni dell'assemblaggio. Spesso è causato da un raffreddamento non uniforme, da una progettazione inadeguata delle parti, dal ritiro del materiale o da uno scarso controllo del processo. Questo articolo spiega le principali cause della deformazione dello stampaggio a iniezione e come prevenirla in modo efficace.

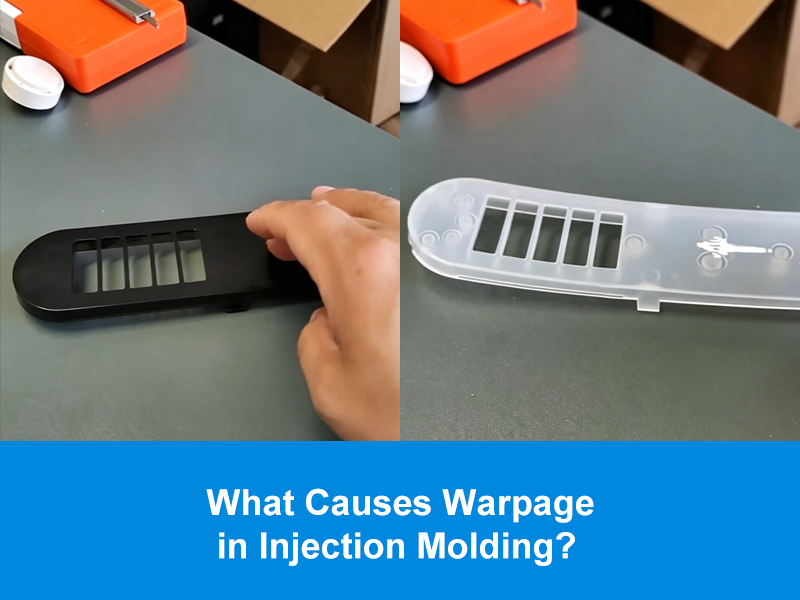

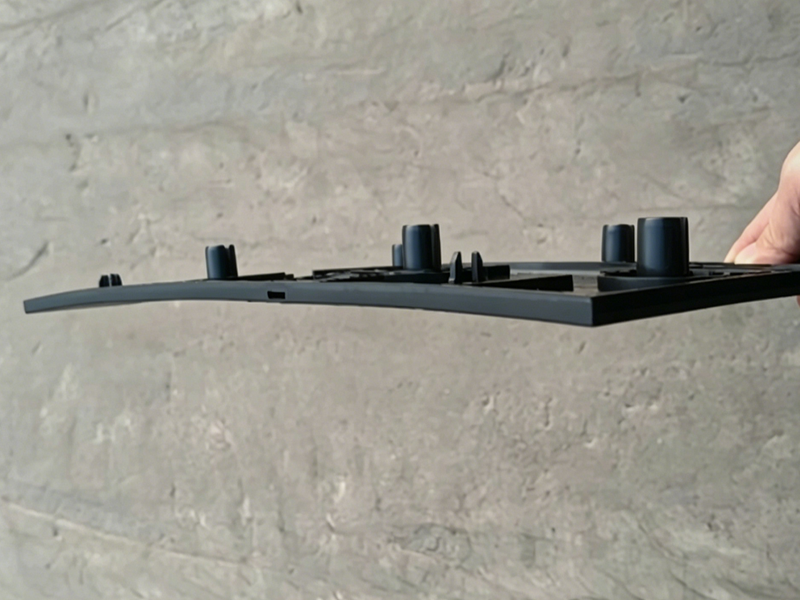

Cos'è la deformazione nello stampaggio a iniezione? Si riferisce alla piegatura, torsione o deformazione indesiderata di una parte in plastica dopo che è stata stampata e raffreddata. Una parte può sembrare normale quando lascia lo stampo, ma in seguito mostra superfici irregolari, bordi sollevati o un assemblaggio inadeguato a causa di stress interni o ritiro irregolare.
La deformazione nello stampaggio a iniezione non è solo un problema estetico. Può influire sulla precisione dimensionale, sulla funzione del prodotto e sulle prestazioni dell'assemblaggio finale. Per parti quali alloggiamenti elettronici, componenti automobilistici, involucri di dispositivi medici o raccordi in plastica di precisione, anche una piccola deformazione può comportare un rifiuto della qualità.
Il difetto di deformazione nello stampaggio a iniezione si verifica solitamente quando diverse aree della parte si restringono a velocità diverse. Ciò significa che le cause della deformazione nello stampaggio a iniezione sono spesso legate alla progettazione della parte, alla selezione dei materiali, al raffreddamento dello stampo, alla posizione del punto di iniezione e alle condizioni di lavorazione. Per risolvere efficacemente questo problema, è importante capire da dove proviene la deformazione prima di regolare lo stampo o i parametri di stampaggio.
La causa principale della deformazione nello stampaggio a iniezione è solitamente un ritiro non uniforme. Durante il raffreddamento, le parti in plastica si restringono naturalmente. Se un'area della parte si restringe più di un'altra area, verrà creata una tensione interna. Dopo che la parte è stata espulsa dallo stampo, questa tensione può essere rilasciata e causare piegature, torsioni o deformazioni.
Questo è il motivo per cui il difetto di deformazione nello stampaggio a iniezione si riscontra spesso in parti piatte di grandi dimensioni, alloggiamenti a pareti sottili, parti lunghe a forma di striscia e prodotti con spessore delle pareti irregolare. La parte può sembrare accettabile durante l'apertura dello stampo, ma la deformazione può diventare più evidente dopo il raffreddamento a temperatura ambiente.
La maggior parte del ritiro avviene mentre la parte si raffredda all'interno dello stampo e una piccola quantità di ritiro può continuare dopo l'espulsione quando la temperatura della parte e le condizioni di umidità diventano stabili. Pertanto, il controllo del bilancio del ritiro è il primo passo per ridurre la deformazione nello stampaggio a iniezione.
La progettazione delle parti è una delle cause più comuni di deformazione nello stampaggio a iniezione. Se lo spessore della parete non è uniforme, le aree spesse si raffreddano più lentamente mentre le aree sottili si raffreddano più velocemente. Questa differenza crea un restringimento irregolare e rende la parte più facile da deformare.
Per la maggior parte dei pezzi stampati a iniezione, mantenere uniforme lo spessore delle pareti è più importante che semplicemente aumentare lo spessore del pezzo. Un'area molto spessa può sembrare più resistente, ma può causare tempi di raffreddamento più lunghi, segni di avvallamento, stress interno e deformazioni. Ad esempio, molte parti comuni in plastica sono progettate con uno spessore di parete compreso tra 1,5 e 3,0 mm, a seconda del materiale e della funzione del prodotto. Dovrebbero essere evitati cambiamenti improvvisi da sezioni sottili a sezioni spesse, oppure dovrebbero essere collegati con transizioni graduali.
Anche le grandi superfici piane necessitano di particolare attenzione. Senza nervature, curve o supporto strutturale adeguati, le aree piatte possono facilmente piegarsi dopo il raffreddamento. Tuttavia, le costole non dovrebbero essere troppo spesse. In molti progetti, lo spessore della nervatura viene solitamente controllato a circa il 40%–60% dello spessore della parete principale per ridurre i segni di avvallamento e lo squilibrio da ritiro.
Il design dello stampo influisce direttamente sulla capacità della parte in plastica di raffreddarsi e restringersi in modo uniforme. Una disposizione di raffreddamento inadeguata è una delle ragioni principali della deformazione nello stampaggio a iniezione. Se un lato della parte è vicino ai canali di raffreddamento mentre l'altro lato ha un raffreddamento scarso, la differenza di temperatura può creare un restringimento non uniforme.
Anche la posizione del cancello è importante. Se il cancello viene posizionato in una posizione inadeguata, il flusso del materiale fuso potrebbe essere sbilanciato, causando pressioni e ritiri diversi nelle diverse aree. Per pezzi lunghi o di grandi dimensioni, il riempimento sbilanciato può facilmente portare alla torsione o al sollevamento dei bordi.
Una buona progettazione dello stampo dovrebbe considerare contemporaneamente il bilanciamento del raffreddamento, la posizione del punto di iniezione, la disposizione dei canali, la ventilazione e la stabilità dell'espulsione. In alcuni prodotti complessi, l'analisi Moldflow può aiutare a prevedere il bilanciamento del riempimento, le differenze di raffreddamento, la tendenza al ritiro e i possibili rischi di deformazione prima che inizi la produzione dello stampo.
Anche se la progettazione del pezzo e dello stampo sono ragionevoli, impostazioni inadeguate del processo possono comunque causare un difetto di deformazione nello stampaggio a iniezione. La temperatura del fuso, la temperatura dello stampo, la pressione di mantenimento, il tempo di mantenimento, il tempo di raffreddamento e la velocità di iniezione influiscono tutti sul ritiro e sullo stress interno.
Ad esempio, se il tempo di raffreddamento è troppo breve, la parte potrebbe essere espulsa prima che si sia completamente solidificata. In questo momento, la parte è ancora morbida e può facilmente deformarsi sotto la forza di espulsione o per la sua stessa sollecitazione interna. Se la pressione di mantenimento è troppo bassa, la parte potrebbe restringersi troppo. Se la pressione di mantenimento è troppo alta o troppo lunga, potrebbe creare uno stress interno eccessivo in alcune aree.
Anche il controllo della temperatura dello stampo è fondamentale. Una grande differenza di temperatura tra il lato della cavità e il lato del nucleo può far restringere una superficie in modo diverso dall'altra. Questo è il motivo per cui una temperatura stabile dello stampo e un tempo di raffreddamento sufficiente sono importanti per ridurre la deformazione dello stampaggio a iniezione durante la produzione di massa.
Anche la selezione del materiale gioca un ruolo importante nella deformazione nello stampaggio a iniezione. Materie plastiche diverse hanno tassi di restringimento diversi. In generale, i materiali amorfi come ABS e PC solitamente hanno un ritiro inferiore e più stabile, mentre i materiali semicristallini come PP, PA, POM e PBT hanno spesso un ritiro maggiore e sono più sensibili alle condizioni di raffreddamento.
Ad esempio, il PC/ABS può avere un intervallo di ritiro tipico di circa lo 0,3%–0,7%, mentre il PA6 può raggiungere circa l'1,0%–2,2% a seconda della direzione del flusso e della qualità del materiale. Il POM può essere intorno al 2,0%–2,2%, il che significa che il controllo dimensionale e la prevenzione della deformazione diventano più impegnativi per i materiali ad alto ritiro.
I materiali riempiti di vetro richiedono un'attenzione speciale. L'aggiunta di fibra di vetro può ridurre il restringimento complessivo, ma può anche creare un restringimento diverso nella direzione del flusso e nella direzione trasversale. Ad esempio, PA6 con il 30% di fibra di vetro può ritirarsi di circa lo 0,3% nella direzione del flusso e di circa l'1,0% nella direzione trasversale. Questo restringimento direzionale può causare flessioni o torsioni se la posizione del punto di iniezione e la direzione del flusso non sono ben controllate.
La prevenzione della deformazione nello stampaggio a iniezione dovrebbe iniziare prima della produzione dello stampo. Una volta terminato lo stampo, correggere la deformazione spesso diventa più difficile e più costoso. L'approccio migliore è controllare i rischi di deformazione durante la fase iniziale di progettazione, in particolare a livello della struttura del prodotto e della progettazione dello stampo. Un design ben bilanciato può ridurre il restringimento irregolare, lo stress interno e l'instabilità dimensionale durante la produzione di massa.
Zona |
Punto chiave |
Come aiuta a prevenire la deformazione |
Spessore della parete |
Mantenere lo spessore uniforme |
Riduce il raffreddamento e il restringimento irregolari |
Costolette |
Utilizzare lo spessore corretto delle costole |
Migliora la rigidità senza causare segni di avvallamento |
Angoli e transizioni |
Aggiungi raggi e transizioni fluide |
Riduce la concentrazione dello stress |
Sistema di raffreddamento |
Bilanciare la temperatura della cavità e del nucleo |
Impedisce che un lato si restringa più velocemente |
Posizione del cancello |
Garantire un riempimento equilibrato |
Riduce la pressione irregolare e il restringimento |
Sistema di espulsione |
Utilizzare un'espulsione stabile e uniforme |
Evita la deformazione durante la sformatura |
Una buona progettazione delle parti è il primo passo per prevenire la deformazione nello stampaggio a iniezione. La regola più importante è mantenere lo spessore della parete il più uniforme possibile. Quando un'area è molto più spessa di un'altra, la sezione spessa si raffredda più lentamente e si restringe in modo diverso, il che può facilmente portare alla deformazione. Per molte parti in plastica, viene comunemente utilizzato uno spessore della parete compreso tra 1,5 e 3,0 mm, a seconda dei requisiti di materiale, funzione e resistenza.
Anche le grandi superfici piane dovrebbero essere progettate con attenzione. Aree completamente piatte e ampie hanno maggiori probabilità di piegarsi dopo il raffreddamento. L'aggiunta di nervature, curve o strutture di rinforzo adeguate può migliorare la rigidità e ridurre la deformazione. Tuttavia, le costole non dovrebbero essere troppo spesse. In molti casi, lo spessore della nervatura è solitamente progettato a circa il 40%–60% dello spessore della parete principale per ridurre i segni di avvallamento e lo squilibrio da ritiro.
Evitare spigoli vivi e cambi di spessore improvvisi. Transizioni fluide, raggi adeguati e angoli di sformo ragionevoli possono aiutare il flusso del materiale fuso in modo più uniforme e ridurre la concentrazione dello stress. Per le parti con requisiti dimensionali elevati, è meglio rivedere la struttura tramite l'analisi DFM prima della realizzazione dello stampo. Ciò aiuta a identificare tempestivamente i possibili rischi di deformazione ed evitare costose modifiche allo stampo in un secondo momento.
Anche la progettazione dello stampo svolge un ruolo chiave nel prevenire la deformazione nello stampaggio a iniezione. Anche se la progettazione del pezzo è ragionevole, uno scarso raffreddamento dello stampo o un riempimento sbilanciato possono comunque causare deformazioni. Il sistema di raffreddamento deve essere progettato per mantenere la temperatura interna e della cavità quanto più equilibrate possibile. Se un lato della parte si raffredda più velocemente dell'altro, potrebbe verificarsi un restringimento non uniforme che potrebbe causare piegature o torsioni.
La posizione del cancello è un altro fattore importante. Una posizione inadeguata del punto di iniezione può causare un flusso sbilanciato, una distribuzione non uniforme della pressione e un restringimento diverso nelle diverse aree della parte. Per pezzi lunghi, pezzi di grandi dimensioni o parti strutturali complesse, il punto di iniezione deve essere posizionato in un punto in cui il materiale fuso possa riempire agevolmente la cavità e mantenere un migliore equilibrio di pressione.
Dovrebbe essere presa in considerazione anche la progettazione dell'espulsione. Se la parte viene espulsa in modo non uniforme o espulsa prima che si sia completamente raffreddata, potrebbe verificarsi una deformazione durante la sformatura. La corretta disposizione dei perni di espulsione, un'area di espulsione sufficiente e un'azione di sformatura stabile possono aiutare a proteggere la forma della parte.
Per i prodotti complessi, l'analisi Moldflow è altamente consigliata prima della produzione dello stampo. Può aiutare a prevedere il bilanciamento del riempimento, l'efficienza del raffreddamento, la tendenza al ritiro e le possibili aree di deformazione. Ottimizzando la progettazione dello stampo prima del taglio dell'acciaio, i produttori possono ridurre i tempi di prova, abbassare i costi di modifica e migliorare la stabilità della produzione.
Quando si verifica un difetto di deformazione nello stampaggio a iniezione durante la prova o la produzione di massa, il primo passo è identificare il modello di deformazione prima di modificare i parametri del processo. La deformazione può derivare da squilibrio di raffreddamento, imballaggio non uniforme, stress interno, forza di espulsione o ritiro del materiale. Pertanto, ogni regolazione dovrebbe essere testata passo dopo passo invece di modificare contemporaneamente temperatura, pressione e tempo di raffreddamento.
Prima di correggere la deformazione nello stampaggio a iniezione, gli ingegneri dovrebbero innanzitutto verificare dove e come la parte si deforma. Ad esempio, se una copertura piana si piega verso un lato, potrebbe indicare che il lato opposto si raffredda più lentamente e si restringe maggiormente. Se si solleva solo un angolo, il problema potrebbe essere legato a un riempimento non uniforme, a una scarsa pressione di impaccamento o a una differenza di raffreddamento locale.
Questo passaggio aiuta il team a comprendere le reali cause della deformazione nello stampaggio a iniezione invece di trattare tutti i problemi di deformazione allo stesso modo. Una chiara registrazione delle deformazioni, come foto, rapporti sulle dimensioni e controlli delle condizioni di raffreddamento, può rendere più accurate le modifiche successive.
Il raffreddamento è uno dei fattori più importanti quando si ripara la deformazione nello stampaggio a iniezione durante la produzione. Se la parte viene espulsa troppo presto, potrebbe essere ancora morbida e instabile. Dopo l'espulsione, la tensione interna continua a rilasciarsi, provocando piegature o torsioni.
In molti cicli di stampaggio a iniezione, il tempo di raffreddamento può rappresentare oltre il 50% del tempo totale del ciclo. Per parti piane di grandi dimensioni, aree con pareti spesse o materiali ad alto ritiro, aumentare il tempo di raffreddamento di alcuni secondi può migliorare la stabilità dimensionale. Tuttavia, il tempo di raffreddamento non dovrebbe essere prolungato ciecamente, poiché influisce direttamente sull’efficienza produttiva.
Anche il bilanciamento della temperatura dello stampo è fondamentale. Se il lato della cavità e il lato del nucleo presentano una grande differenza di temperatura, un lato della parte potrebbe restringersi più velocemente dell'altro. Ad esempio, quando un lato di un involucro di plastica è circa 10–15°C più caldo rispetto al lato opposto, dopo il raffreddamento potrebbe verificarsi una piegatura visibile. In questo caso, controllare il flusso dell'acqua di raffreddamento, i canali di raffreddamento bloccati e la temperatura effettiva della superficie dello stampo è più utile della semplice regolazione della pressione di mantenimento.
La pressione di mantenimento viene utilizzata per compensare il ritiro plastico dopo il riempimento. Se la pressione di tenuta è troppo bassa, la parte potrebbe restringersi troppo in alcune aree. Se la pressione di mantenimento è troppo elevata o mantenuta troppo a lungo, all'interno del pezzo può rimanere uno stress interno eccessivo, che può anche portare a un difetto di deformazione nello stampaggio a iniezione.
Un metodo pratico consiste nel regolare gradualmente la pressione di mantenimento, ad esempio del 5%–10% ogni volta, e confrontare il peso, le dimensioni e la deformazione della parte. Se il peso della parte non aumenta più dopo un certo tempo di tenuta, un tempo di tenuta più lungo potrebbe non migliorare il risultato e potrebbe solo aumentare lo stress.

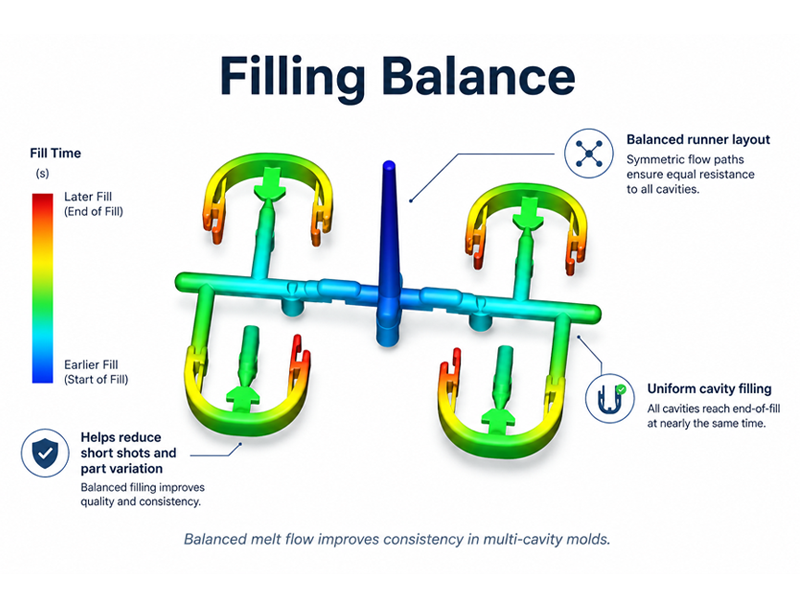

Anche la velocità di iniezione e il bilanciamento del riempimento sono importanti. Per parti lunghe, telai, coperture e parti con nervature, un riempimento sbilanciato può causare una distribuzione non uniforme della pressione e tassi di ritiro diversi. Per i materiali riempiti di vetro, la direzione del flusso è particolarmente importante perché l'orientamento delle fibre può creare un restringimento diverso in direzioni diverse, aumentando il rischio di deformazione nello stampaggio a iniezione.
A volte il pezzo non si deforma gravemente all'interno dello stampo, ma si deforma durante l'espulsione. Ciò accade spesso quando i perni di espulsione non sono bilanciati, la resistenza alla sformatura è troppo elevata o la parte viene espulsa prima che abbia raggiunto la resistenza sufficiente.
Per ridurre questo problema, gli ingegneri dovrebbero controllare la disposizione del perno di espulsione, l'angolo di sformo, l'adesione del nucleo e la resistenza locale alla sformatura. Per le parti con nervature profonde, sporgenze o superfici strutturate, la forza di espulsione potrebbe essere superiore al previsto. Se la forza è concentrata in un'area, la parte può piegarsi o deformarsi durante la sformatura.
Per alcune parti grandi o leggermente deformate, è possibile utilizzare un dispositivo di raffreddamento dopo l'espulsione per aiutare a controllare la forma finale. Ad esempio, un lungo telaio in plastica può essere inserito in un dispositivo di modellatura immediatamente dopo la sformatura finché la temperatura non diventa stabile. Tuttavia, gli infissi dovrebbero essere solo una soluzione di supporto. Se il prodotto dipende fortemente dalle attrezzature, la causa principale potrebbe comunque derivare dalla progettazione del pezzo, dal raffreddamento dello stampo o dalla disposizione dei punti di iniezione.
In breve, la correzione della deformazione nello stampaggio a iniezione durante la produzione richiede un metodo sistematico. Iniziare dalla direzione di deformazione, quindi controllare il raffreddamento, la temperatura dello stampo, la pressione di mantenimento, il bilanciamento del riempimento e la stabilità dell'espulsione. Se la regolazione del processo non riesce a risolvere il problema, potrebbe essere necessario rivedere nuovamente la progettazione dello stampo o del pezzo.
La deformazione nello stampaggio a iniezione non è solo un difetto di stampaggio, ma anche un segnale che potrebbe essere necessario migliorare la progettazione della parte, la progettazione dello stampo, la selezione dei materiali o il controllo del processo. Per ridurre la deformazione, la chiave è trovare la vera causa prima della produzione e controllare ogni dettaglio fin dalle prime fasi di progettazione.
Noi di Alpine Mold aiutiamo i clienti a ridurre il rischio di deformazioni nello stampaggio a iniezione attraverso l'analisi DFM, l'analisi Moldflow, la progettazione professionale di stampi, la lavorazione CNC ed EDM di precisione, la prova dello stampo e una produzione stabile di stampaggio a iniezione. Il nostro team di ingegneri può rivedere la struttura del tuo prodotto, ottimizzare la soluzione di stampo e supportare il tuo progetto dalla progettazione alla produzione di massa.
Se stai sviluppando una parte in plastica e desideri evitare difetti di deformazione, non esitare a inviarci il tuo disegno 3D. Aiuteremo a valutare la struttura dello stampo e forniremo un preventivo adeguato per il vostro progetto.
SÌ. Le parti in plastica di grandi dimensioni sono generalmente più sensibili alla deformazione perché hanno percorsi di flusso più lunghi, aree di raffreddamento più grandi e requisiti di stabilità dimensionale più elevati. Le coperture piane di grandi dimensioni, i pannelli automobilistici, gli alloggiamenti degli elettrodomestici e le parti strutturali lunghe hanno maggiori probabilità di mostrare piegature o sollevamenti dei bordi dopo il raffreddamento. Per queste parti, il bilanciamento del raffreddamento dello stampo e la progettazione della struttura del prodotto sono particolarmente importanti.
SÌ. Alcune parti possono sembrare accettabili subito dopo lo stampaggio, ma la deformazione può verificarsi in seguito poiché la parte continua a raffreddarsi, a rilasciare stress interno o ad assorbire umidità dall'ambiente. Ecco perché il controllo dimensionale non dovrebbe essere effettuato solo subito dopo lo stampaggio. Per i pezzi di precisione è meglio ricontrollare il pezzo dopo che si è stabilizzato per un certo periodo.
Non sempre. Un tempo di raffreddamento più lungo può aiutare la parte a diventare più stabile prima dell'espulsione, ma non può risolvere tutti i problemi di deformazione. Se il problema principale deriva da uno scarso equilibrio di raffreddamento, da una cattiva posizione del punto di iniezione, da uno spessore non uniforme delle pareti o da una differenza di ritiro del materiale, il semplice aumento del tempo di raffreddamento può solo migliorare leggermente il problema. La vera soluzione dovrebbe concentrarsi su un restringimento equilibrato e un controllo stabile del processo.
Ciò può accadere quando le condizioni di produzione sono diverse dalle condizioni di prova dello stampo. Ad esempio, la temperatura dello stampo, il flusso dell'acqua di raffreddamento, l'essiccazione del materiale, la stabilità della macchina, la durata del ciclo e la pressione dell'imballaggio possono cambiare durante la produzione di massa. Una piccola modifica potrebbe non influire su uno o due campioni, ma può causare una deformazione visibile nello stampaggio a iniezione dopo la produzione continua.
Alcune parti deformate possono essere corrette con fissaggi, termofissaggio o modellatura secondaria, ma questa di solito non è la migliore soluzione a lungo termine. La correzione post-stampaggio aggiunge costi aggiuntivi e potrebbe non garantire dimensioni stabili. Se il difetto di deformazione nello stampaggio a iniezione influisce sull'assemblaggio o sul funzionamento, è meglio trovare la causa principale e migliorare lo stampo, la progettazione del prodotto o il processo di stampaggio.
