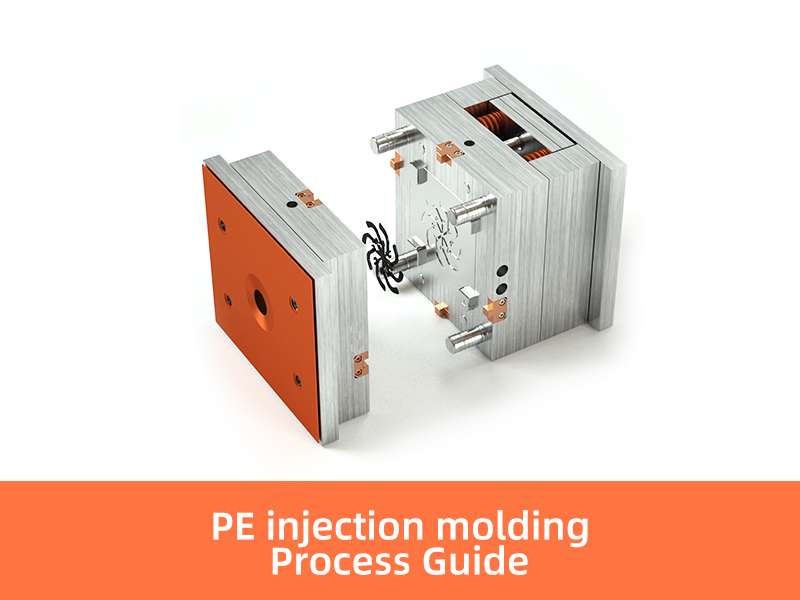

Guide du processus de moulage par injection PE |
1.Introduction |
2.Qu'est-ce que le polyéthylène |
3. Propriétés du polyéthylène dans le moulage par injection |
4.Types de polyéthylène utilisés dans le moulage par injection |
5. Processus de moulage par injection PE et paramètres clés |
6. Considérations sur la conception des moules pour le PE |
7.Avantages et applications du moulage par injection PE |
8.Conclusion |
Le polyéthylène (PE) est l'un des matériaux thermoplastiques les plus utilisés dans fabrication de moulage par injection , appréciée pour son excellent équilibre entre flexibilité, résistance chimique et rentabilité. En tant que polymère léger dérivé de monomères d'éthylène, le PE présente une résistance mécanique et une aptitude au traitement supérieures, ce qui le rend idéal pour les pièces en plastique moulées par injection simples et complexes.
Il existe plusieurs types de polyéthylène utilisés dans le moulage par injection de PE, principalement le LDPE (polyéthylène basse densité), le HDPE (polyéthylène haute densité) et le LLDPE (polyéthylène linéaire basse densité). Le LDPE est souple, flexible et résistant aux chocs, ce qui le rend idéal pour les composants à paroi mince ou flexibles. Le PEHD, quant à lui, offre une rigidité et une résistance élevée à la traction, adaptées aux produits structurels nécessitant de la durabilité. Le LLDPE offre un équilibre entre flexibilité et résistance, offrant une meilleure résistance aux fissures sous contrainte et une meilleure ténacité que le LDPE. Ces variations permettent aux ingénieurs de sélectionner le matériau le plus approprié pour chaque projet, en fonction des exigences mécaniques de la pièce et des conditions de fonctionnement.
L'utilisation répandue du PE dans le moulage par injection plastique découle de sa polyvalence et de ses caractéristiques de facilité de transformation. Il fond uniformément, s'écoule en douceur dans des géométries de moules complexes et se solidifie sans retrait ni déformation significatifs. Comparé à d'autres thermoplastiques tels que le polypropylène (PP) et l'acrylonitrile butadiène styrène (ABS), le polyéthylène offre une excellente combinaison de durabilité, de solidité et de prix abordable, ce qui en fait le choix privilégié pour la production en grand volume de pièces en plastique fonctionnelles.
Grâce à leur équilibre entre performances et économie, les produits moulés par injection PE se retrouvent dans presque toutes les industries. Les applications courantes incluent les bouchons et fermetures de bouteilles, les conteneurs et les emballages, les raccords de tuyauterie et les composants de plomberie, l'isolation des câbles et les pièces intérieures automobiles. La capacité d’adapter le PE à diverses formes, finitions de surface et niveaux de résistance en a fait l’un des matériaux les plus importants dans la production moderne de moulage par injection.
Le polyéthylène (PE) présente une combinaison unique de propriétés mécaniques, thermiques et chimiques qui le rendent parfaitement adapté aux applications de moulage par injection. Ses caractéristiques physiques varient en fonction du poids moléculaire et de la structure de ramification, qui différencient le LDPE, le HDPE et le LLDPE en termes de performances et de comportement du processus.
D'un point de vue mécanique, le PE offre une excellente résistance aux chocs, une flexibilité et une durabilité à la traction, même à basse température. Le moulage par injection HDPE offre rigidité et intégrité structurelle aux composants porteurs, tandis que le LDPE et le LLDPE sont choisis pour leur ductilité et leur douceur supérieures, idéales pour les emballages à paroi mince ou les raccords flexibles. Cet équilibre entre ténacité et élasticité permet aux ingénieurs de concevoir des produits capables de résister à des contraintes répétées sans fissuration ni déformation.
En termes de résistance chimique, le polyéthylène se démarque parmi les thermoplastiques. Il n'est pratiquement pas affecté par les acides, les bases et la plupart des solvants, ce qui en fait le matériau préféré pour les conteneurs de produits chimiques, les tuyaux et les composants isolants. Contrairement aux matériaux tels que l'ABS ou le polycarbonate, le PE n'absorbe pas l'humidité, garantissant une précision de moulage stable et une précision dimensionnelle même dans des environnements humides.
Sur le plan thermique, le PE présente une plage de températures de fusion relativement basse (environ 110 à 135 °C pour le PEHD et 105 à 115 °C pour le LDPE). Cela contribue à ses excellentes caractéristiques d'écoulement pendant le processus de moulage par injection, permettant un remplissage facile de géométries de moules complexes et des temps de cycle efficaces. Cependant, son taux de retrait relativement élevé (généralement de 1,5 à 3 %) nécessite une optimisation précise de la conception du moule pour obtenir des dimensions de pièce constantes.
Les propriétés électriques constituent un autre avantage clé : le polyéthylène est un excellent isolant électrique, ce qui le rend parfaitement adapté aux revêtements de fils, aux gaines de câbles et aux boîtiers électroniques. Sa faible perte diélectrique et ses fortes capacités d'isolation garantissent des performances fiables dans les applications exigeantes.
Le polyéthylène (PE) se décline en plusieurs variantes, chacune avec sa propre structure moléculaire et son propre comportement mécanique qui influencent ses performances pendant le processus de moulage par injection. Les trois types les plus courants – LDPE, HDPE et LLDPE – offrent aux mouleurs une large gamme d'options de traitement et une flexibilité de conception. Comprendre leurs caractéristiques individuelles est essentiel pour sélectionner la nuance appropriée pour un projet spécifique de moulage par injection plastique.
Le moulage par injection LDPE est largement utilisé pour produire des composants flexibles et légers. Le LDPE a un niveau élevé de ramification dans sa structure moléculaire, ce qui lui confère une faible densité et une excellente ductilité. Il offre une bonne résistance aux chocs, une clarté optique et une stabilité chimique, ce qui le rend idéal pour les produits à paroi mince tels que les conteneurs flexibles, les flacons souples et les joints. Cependant, en raison de sa douceur et de sa faible résistance à la traction, le LDPE ne convient pas aux applications nécessitant une rigidité ou une résistance à la chaleur élevée.
Du point de vue du traitement, le LDPE présente d'excellentes caractéristiques d'écoulement, permettant un remplissage en douceur de moules complexes, même à de faibles pressions d'injection. Cette propriété contribue à réduire l’usure des outils et permet des cycles de production plus rapides – un avantage majeur pour la fabrication en grand volume.
Le moulage par injection HDPE est privilégié pour produire des pièces solides et rigides qui doivent résister aux contraintes mécaniques. Le PEHD a une structure moléculaire linéaire avec une ramification minimale, ce qui lui confère une densité plus élevée et une plus grande résistance à la traction que le LDPE. Il présente également une résistance supérieure aux produits chimiques, à l'humidité et à l'exposition aux UV, ce qui le rend idéal pour les conteneurs industriels, les réservoirs de carburant automobiles, les raccords de tuyauterie et les composants d'appareils électroménagers.
L'indice de fluidité à chaud (MFI) relativement faible du PEHD signifie qu'il nécessite une pression d'injection et une température plus élevées pendant le moulage, mais les pièces obtenues offrent une rigidité et une stabilité dimensionnelle exceptionnelles. Sa faible perméabilité à l’humidité et aux gaz en fait également le matériau de choix pour l’emballage et le stockage de produits chimiques.
Le moulage par injection LLDPE comble le fossé entre le LDPE et le HDPE, offrant une combinaison de ténacité, de flexibilité et de résistance. Sa chaîne moléculaire linéaire aux branches courtes et contrôlées offre une meilleure résistance aux fissures sous contrainte et des performances de traction supérieures à celles du LDPE, tout en conservant une bonne flexibilité. Le LLDPE est largement utilisé pour les composants qui nécessitent une résistance aux chocs et une durabilité, tels que les gaines de câbles, les films étirables et les capots de protection mécanique.
En termes de transformabilité, le LLDPE se comporte de manière similaire au LDPE mais présente une viscosité légèrement plus élevée. Les mouleurs ajustent souvent la température de fusion, le temps de refroidissement et la pression de compactage pour optimiser le débit et minimiser le gauchissement dans les géométries de moules complexes.
Le processus de moulage par injection de PE suit les mêmes principes fondamentaux que les autres méthodes de moulage de thermoplastiques, mais nécessite des ajustements spécifiques pour obtenir des résultats optimaux en raison du taux de retrait élevé et de la viscosité variable du polyéthylène. Comprendre la séquence correcte du processus et contrôler les paramètres de moulage clés sont essentiels pour garantir la qualité des pièces, la précision dimensionnelle et l'efficacité de la production.
Le processus commence par la préparation du matériau, au cours de laquelle des granulés de polyéthylène sont introduits dans la machine de moulage par injection. Étant donné que le PE absorbe très peu d’humidité, le séchage est généralement inutile, ce qui simplifie le flux de production et réduit la consommation d’énergie. Les pellets sont chauffés à l'intérieur du fût jusqu'à ce qu'ils atteignent la température de fusion appropriée, généralement entre 180°C et 260°C, selon la qualité du PE.
Une fois que le polymère fondu atteint une viscosité uniforme, il est injecté dans la cavité du moule sous une pression et une vitesse d'injection contrôlées. Un contrôle approprié de ces paramètres garantit que le PE fondu remplit même les géométries complexes sans vides ni traces d'écoulement. Lors de la phase de refroidissement, le plastique se solidifie et prend la forme définitive de la cavité du moule. La vitesse de refroidissement affecte directement le retrait et le gauchissement de la pièce finale : un refroidissement plus lent se traduit souvent par une meilleure stabilité dimensionnelle.
Après refroidissement, le moule s'ouvre et la pièce est éjectée à l'aide d'éjecteurs ou de systèmes de dégagement d'air. Après éjection, le composant moulé peut subir une inspection visuelle, des mesures dimensionnelles ou des tests de contrainte pour vérifier sa qualité et sa conformité aux spécifications.
Le contrôle des paramètres du processus est essentiel pour maintenir une qualité constante des pièces. Voici les variables les plus critiques que les ingénieurs doivent surveiller pendant la production :
Paramètre |
Gamme recommandée |
Description et remarques |
Température de fusion |
180-260°C |
Détermine le flux de matériaux et la fusion. Inférieur pour le LDPE, supérieur pour le HDPE. |
Température du moule |
20–70°C |
Affecte le retrait, le temps de cycle et la finition de surface. |
Pression d'injection |
500 à 1 000 bars |
Doit être suffisamment haut pour remplir les cavités mais suffisamment bas pour éviter les solins. |
Vitesse d'injection |
Modéré à élevé |
Optimise l’emballage des pièces et réduit les marques d’écoulement. |
Temps de refroidissement |
10 à 30 secondes |
Cela dépend de l'épaisseur de la paroi et de la température du moule. |
Contre-pression |
5 à 15 barres |
Stabilise la densité de fusion et améliore la cohérence des pièces. |
La conception de moules pour le moulage par injection de PE nécessite une compréhension approfondie des caractéristiques d'écoulement du matériau, de son comportement au retrait et des exigences de refroidissement. Étant donné que le polyéthylène (en particulier le PEHD et le PELD) a tendance à présenter un retrait élevé et une excellente fluidité, les concepteurs de moules doivent soigneusement équilibrer la disposition des cavités, la ventilation et le contrôle de la température pour garantir la précision des pièces et la stabilité dimensionnelle.
La sélection des portes joue un rôle crucial pour obtenir un écoulement uniforme et minimiser la concentration des contraintes. Pour les moules en polyéthylène, les portes sous-marines, les portes à broches ou les portes de bord sont les plus couramment utilisées. Une porte bien positionnée permet au PE fondu de remplir la cavité en douceur et uniformément, évitant ainsi les lignes de soudure et les vides. La taille de la porte doit être suffisamment grande pour gérer la viscosité fondue relativement élevée du PE tout en garantissant une pression de compactage appropriée pour réduire le retrait. Les moules multi-empreintes peuvent nécessiter des systèmes de canaux équilibrés pour maintenir un remplissage constant dans toutes les cavités.
Les matériaux PE étant très fluides, une ventilation adéquate est essentielle pour éviter le piégeage de gaz, ce qui peut entraîner des marques de brûlure ou un remplissage incomplet. Des évents de 0,02 à 0,04 mm de profondeur sont généralement recommandés pour les moules à injection HDPE et LDPE. Des outils de simulation de flux tels que l'analyse Moldflow peuvent être utilisés pour évaluer la façon dont le PE fondu se déplace dans la cavité du moule, aidant ainsi les ingénieurs à optimiser l'emplacement des portes, l'épaisseur des parois et les canaux de ventilation avant le début de la découpe de l'acier. Cela garantit un remplissage équilibré et un refroidissement uniforme, améliorant à la fois la finition de surface et la qualité de la pièce.
La cristallinité élevée du PE signifie qu'il nécessite une conception précise du système de refroidissement pour éviter la déformation et les variations dimensionnelles. Un refroidissement uniforme dans toutes les zones du moule garantit que les pièces se solidifient uniformément et se libèrent en douceur pendant l'éjection. Les canaux d'eau doivent être placés aussi près que possible de la surface de la cavité sans compromettre l'intégrité structurelle. Pour les géométries complexes, des systèmes de refroidissement à chicanes ou en spirale peuvent être mis en œuvre pour maintenir une température constante dans tout le moule.
Le choix des matériaux pour le moule dépend du volume de production et des exigences de surface.
Pour les prototypes ou la production en petit volume, l'aluminium ou les aciers pré-trempés comme le P20 offrent une bonne usinabilité et un délai d'exécution rapide.
Pour la production en grand volume, les aciers à outils trempés tels que H13, 1.2316 ou S136 sont recommandés en raison de leur résistance à l'usure et de leur stabilité thermique supérieures.
Ces aciers offrent également une excellente résistance à la corrosion lors du moulage de matériaux PE contenant des additifs ou des colorants.
Le polyéthylène (PE) est l'un des matériaux les plus polyvalents et les plus largement utilisés dans la fabrication du moulage par injection plastique. Sa combinaison de durabilité mécanique, de résistance chimique et de rentabilité en fait un excellent choix pour une large gamme d’applications industrielles et grand public. Qu'il soit utilisé pour des emballages produits en série ou pour des pièces techniques de précision, le moulage par injection PE offre des performances et des avantages économiques distincts.
La polyvalence du moulage par injection de polyéthylène lui permet de servir de nombreuses industries, des biens de consommation à la fabrication automobile et industrielle. Certaines des applications les plus courantes incluent :
Emballages et contenants : bouchons, couvercles, bouteilles et fermetures qui nécessitent durabilité, flexibilité et résistance chimique.
Composants industriels : raccords de tuyauterie, vannes et réservoirs de produits chimiques conçus pour manipuler des matériaux corrosifs.
Électricité et électronique : isolation des câbles, revêtements de fils et boîtiers de protection bénéficiant des fortes propriétés diélectriques du PE.
Pièces automobiles : réservoirs de carburant, réservoirs de liquide et composants intérieurs légers pour une efficacité énergétique améliorée.
Produits de consommation : articles ménagers, jouets, ustensiles de cuisine et équipements sportifs nécessitant des finitions lisses et une utilisation à long terme.
En raison de son adaptabilité, le moulage par injection PE continue d'être la pierre angulaire de la fabrication moderne de plastique, répondant aux divers besoins des industries mondiales qui exigent fiabilité, précision et rentabilité.
Le moulage par injection de PE continue de jouer un rôle essentiel dans la fabrication mondiale de plastique, offrant une combinaison imbattable de durabilité, de résistance chimique et de rentabilité. Qu'il s'agisse de composants industriels, de produits d'emballage ou de pièces de précision, le polyéthylène reste l'un des thermoplastiques les plus fiables pour la production à grande échelle.
En comprenant le comportement unique du matériau et en optimisant les paramètres du processus de moulage par injection, les fabricants peuvent obtenir des pièces de qualité supérieure, une durée de vie plus longue des moules et des coûts de production réduits. De la sélection de la bonne qualité de PE à la conception de structures de moules efficaces, chaque décision contribue à atteindre la cohérence, les performances et la durabilité.
