Alpine Mold propose des solutions de moulage par injection robustes pour vos pièces personnalisées, prenant en charge votre projet depuis le DFM et le développement de moules jusqu'à la production à grande échelle.
Plus de 30 machines de moulage par injection | 50 à 800 tonnes de support technique dédié pour chaque projet IQC, IPQC et FQC tout au long de la production Certifié ISO 9001:2015 et IATF 16949
Marques internationales avec lesquelles nous collaborons
Votre fabricant de moulage par injection de confiance en Chine
Le moulage par injection personnalisé est un processus de fabrication utilisé pour produire des pièces en plastique personnalisées avec des conceptions complexes, une qualité constante et des résultats reproductibles. Si vous avez besoin d’une production en grand volume, ce procédé constitue un choix pratique et rentable. Pour de très petites quantités ou des échantillons de concepts précoces, le prototypage rapide est généralement plus adapté. Avant de vous approvisionner, vous devez confirmer vos fichiers 3D, votre matière plastique et le volume de production attendu.
Alpine Mold fournit des services de moulage par injection en fonction des exigences de votre projet. Nous gérons le développement, la production et le post-traitement des moules sous un même toit, vous aidant ainsi à réduire les risques liés au projet et à obtenir des pièces moulées par injection personnalisées stables et reproductibles. Que vous ayez besoin de moulage par injection de petits ou grands volumes, nous proposons une production flexible, une qualité constante et un meilleur contrôle des coûts. Contactez-nous pour obtenir un devis gratuit dès aujourd'hui !
Nos services de moulage par injection
Moulage par injection
Produisez vos pièces en plastique personnalisées avec une qualité constante, des géométries complexes et une répétabilité fiable, que vous ayez besoin de petits volumes ou d'une production en grand volume.

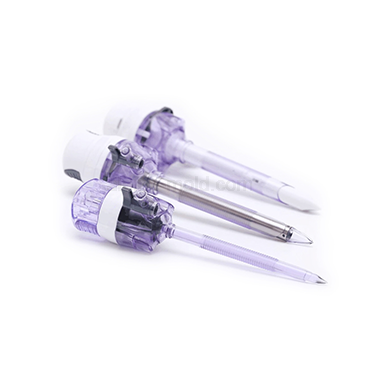

Intégrez des inserts métalliques ou d'autres composants directement dans vos pièces en plastique moulées pour améliorer la résistance, réduire les étapes d'assemblage et augmenter la durabilité à long terme.
Combinez des matériaux rigides et souples dans vos pièces moulées pour améliorer l'adhérence, l'étanchéité, la protection et les performances globales tout en réduisant le travail d'assemblage supplémentaire.

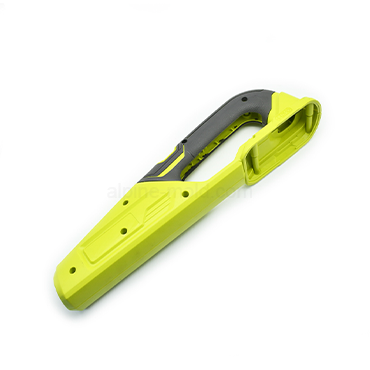

Créez vos pièces multi-matériaux ou multicolores en un seul cycle de moulage pour améliorer la liaison, réduire le travail d'assemblage et obtenir une conception de produit plus intégrée.
Avec une sélection de plus de 200 matériaux, notamment des résines de base et techniques, nous vous aidons à trouver le bon équilibre entre performances et coûts, en identifiant des options de matériaux alternatifs pour vous aider à réduire les coûts de production globaux.
◆ Caractéristiques détaillées
Du texte imprimé aux surfaces cosmétiques ou texturées, en passant par la décoration moulée, les ajustements à pression, les charnières flexibles et les options de dureté variées, nous nous concentrons sur l'amélioration de l'attrait esthétique et de la fonctionnalité de vos produits.
◆ Haute efficacité
Nos ingénieurs qualifiés et les membres de notre équipe se spécialisent dans l’optimisation du processus de fabrication afin d’éliminer les coûts inutiles dans la production de pièces et d’outillage, garantissant ainsi un cycle de production rationalisé et rentable.
◆ Améliorer les performances
Notre équipe se consacre à comprendre la fonction prévue de vos pièces. En tirant parti de la science des matériaux, des principes de conception, des outils analytiques et des contrôles de processus rigoureux, nous visons à améliorer les performances de vos produits pour atteindre les objectifs clés.
Alpine Mold Série de moulage par injection personnalisée

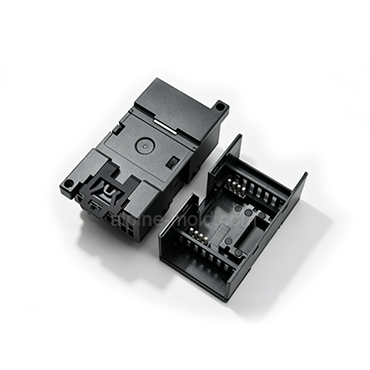

Moulage par injection électronique
Produisez des boîtiers de capteurs, des boîtiers de relais, des boîtiers électriques muraux, etc., avec des dimensions stables et des surfaces propres pour un assemblage fiable et une production électronique cohérente.

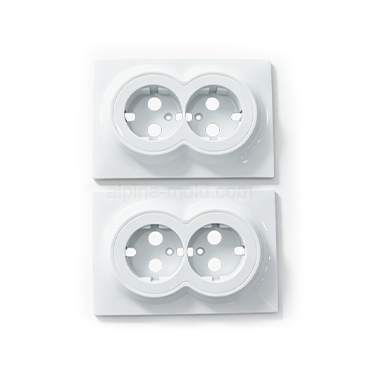

Fabriquez des panneaux d'interrupteurs muraux, des boîtiers de sonnette intelligente, des boîtiers de purificateur d'eau, etc., avec un ajustement précis et une apparence cohérente pour les appareils domestiques connectés et les systèmes de contrôle.

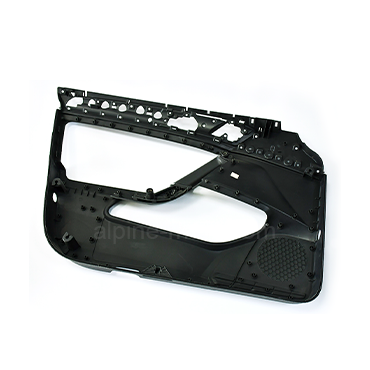

Produisez des pièces de toit ouvrant, des pièces de rétroviseurs, des panneaux de commande automobiles, etc., avec des matériaux durables et des dimensions stables pour les applications automobiles exigeantes et la production à long terme.

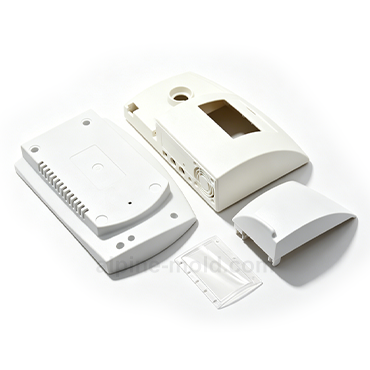

Fabriquez des housses pour analyseurs de glycémie, des accessoires de ponction laparoscopique jetables, des pièces de cathéter veineux central, etc., avec des dimensions contrôlées et une qualité constante pour les applications médicales.

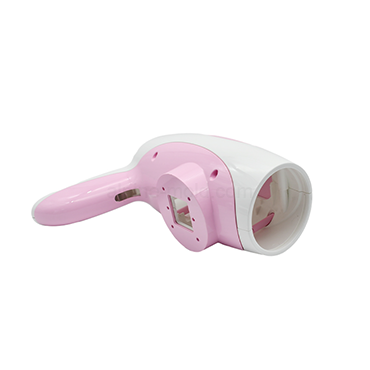

Produisez des boîtiers de purificateur d'eau, des grilles de climatiseur, des boîtiers d'aspirateur robot, etc., avec un ajustement fiable et une apparence cohérente pour la production d'appareils ménagers et commerciaux.

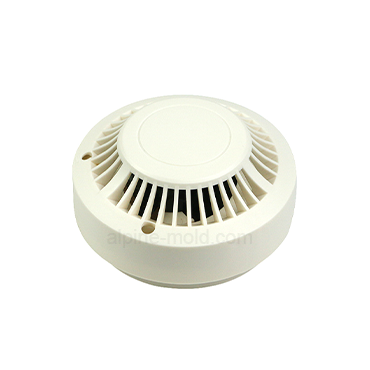

Fabriquez des boîtiers d'alarme incendie, des boîtiers de détecteurs de fumée et des boîtiers de caméra, etc., avec des matériaux durables et des dimensions stables pour des applications de sécurité et de sûreté fiables.

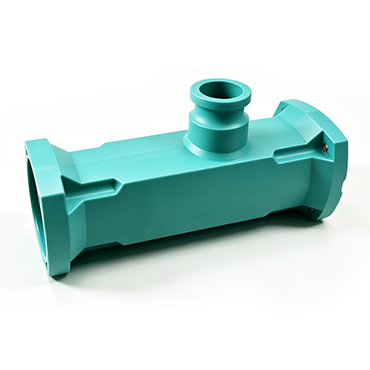

Produisez des corps de pompe, des connecteurs industriels, des raccords de conduites d'eau, etc., avec des matériaux durables et des dimensions stables pour les machines utilisées dans des environnements industriels exigeants.

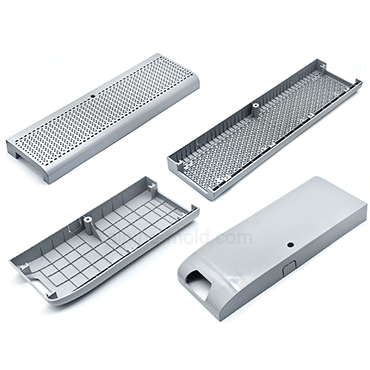

Fabriquez des boîtiers de chargeur EV, des boîtiers muraux, des boîtiers de connecteurs de charge, etc., avec des matériaux durables et un ajustement fiable pour les applications de charge intérieures et extérieures.
Comment fonctionne votre projet de moulage par injection
1. Obtenez un devis
Envoyez-nous vos dessins 3D, vos besoins en matériaux, votre volume de production et les détails du projet pour recevoir un devis précis.

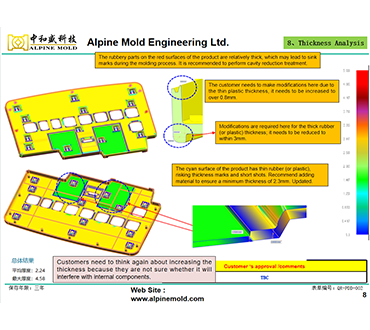

2. Rapport DFM
Nous examinons la conception de votre pièce et effectuons des analyses DFM et Moldflow pour identifier les problèmes de moulage potentiels avant le début de l'outillage.

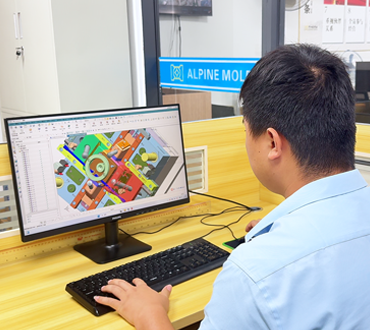

3. Conception du moule
Nos ingénieurs conçoivent votre moule en fonction de la structure de votre pièce, de votre matériau, de votre volume de production et de vos exigences de moulage.

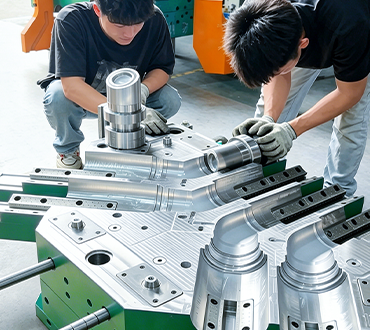

4. Fabrication de moules
Votre moule est fabriqué, usiné, assemblé et inspecté en interne pour garantir la précision et la fiabilité des performances.

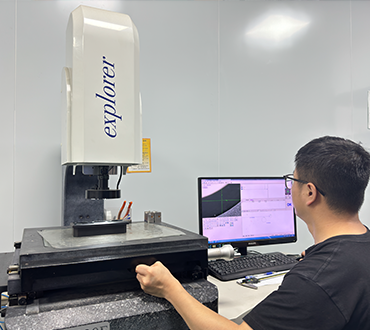

5. Échantillons T1 Confirmer
Vous recevez des échantillons T1 pour un examen dimensionnel, esthétique et fonctionnel avant d'approuver le moule pour la production.
6. Début de la production
Une fois que vous avez approuvé les échantillons, nous commençons la production en série en fonction de vos exigences confirmées.

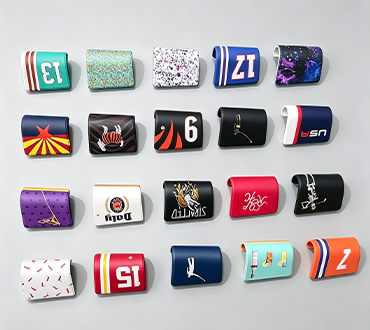

7. Post-traitement
Vos pièces peuvent subir une impression, une peinture, un assemblage ou d'autres opérations secondaires en fonction des exigences de votre projet.

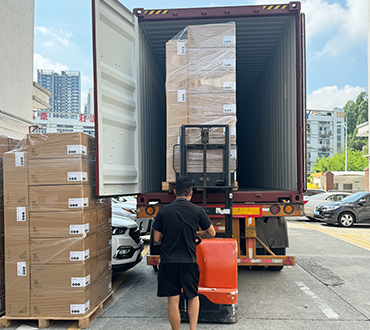

8. Livraison finale
Après l'inspection finale et l'emballage, vos pièces finies sont préparées et expédiées vers la destination spécifiée.
Pourquoi choisir Alpine Mold pour le moulage par injection personnalisé
Alpine Mold est spécialisé dans les services de moulage par injection plastique, combinant une expérience de production mondiale, de solides capacités internes et une gestion de projet dédiée pour assurer le bon déroulement de votre projet, de la production à la livraison.
Des millions de pièces livrées
Nous avons livré des millions de pièces moulées sur mesure en Europe, aux États-Unis, au Canada et sur d'autres marchés mondiaux, vous donnant confiance dans notre capacité à répondre aux différentes normes de qualité et exigences des projets.
Plus de 30 machines de moulage par injection
Nos plus de 30 machines de moulage par injection, allant de 50 à 800 tonnes et comprenant des équipements Fanuc, Toshiba et haïtiens, vous offrent une plus grande flexibilité pour différentes tailles de pièces et volumes de production.
Support de production interne
Vous bénéficiez d'une coordination étroite en interne de l'outillage, du moulage, de l'inspection et du post-traitement, ce qui réduit les transferts et améliore le contrôle de la qualité, de la communication et de l'avancement de la production.
Gestion de projet dédiée
Vous travaillez avec un chef de projet dédié qui comprend l'ingénierie, maintient une communication claire et fournit des mises à jour en temps opportun tout au long de votre projet.
Contrôle qualité du moulage par injection de Alpine Mold
Alpine Mold applique un contrôle de qualité strict tout au long du processus de moulage par injection pour garantir des processus stables et une qualité constante des pièces.
IQC – Contrôle qualité entrant
Nous vérifions les matières premières avant la production pour garantir la cohérence et la traçabilité des matériaux.
Qualités de résine, certificats et vérification de la documentation du fournisseur
Spécifications des matériaux et contrôle de la traçabilité des lots
Confirmation des conditions de séchage pour les matériaux sensibles à l'humidité
IPQC – Contrôle qualité en cours de processus
Nous surveillons les processus de moulage pendant la production pour maintenir une production stable et éviter les problèmes de qualité.
Surveillance des paramètres d'injection, notamment la température, la pression et le refroidissement
Inspection en cours de processus des dimensions, de l'apparence et des caractéristiques critiques

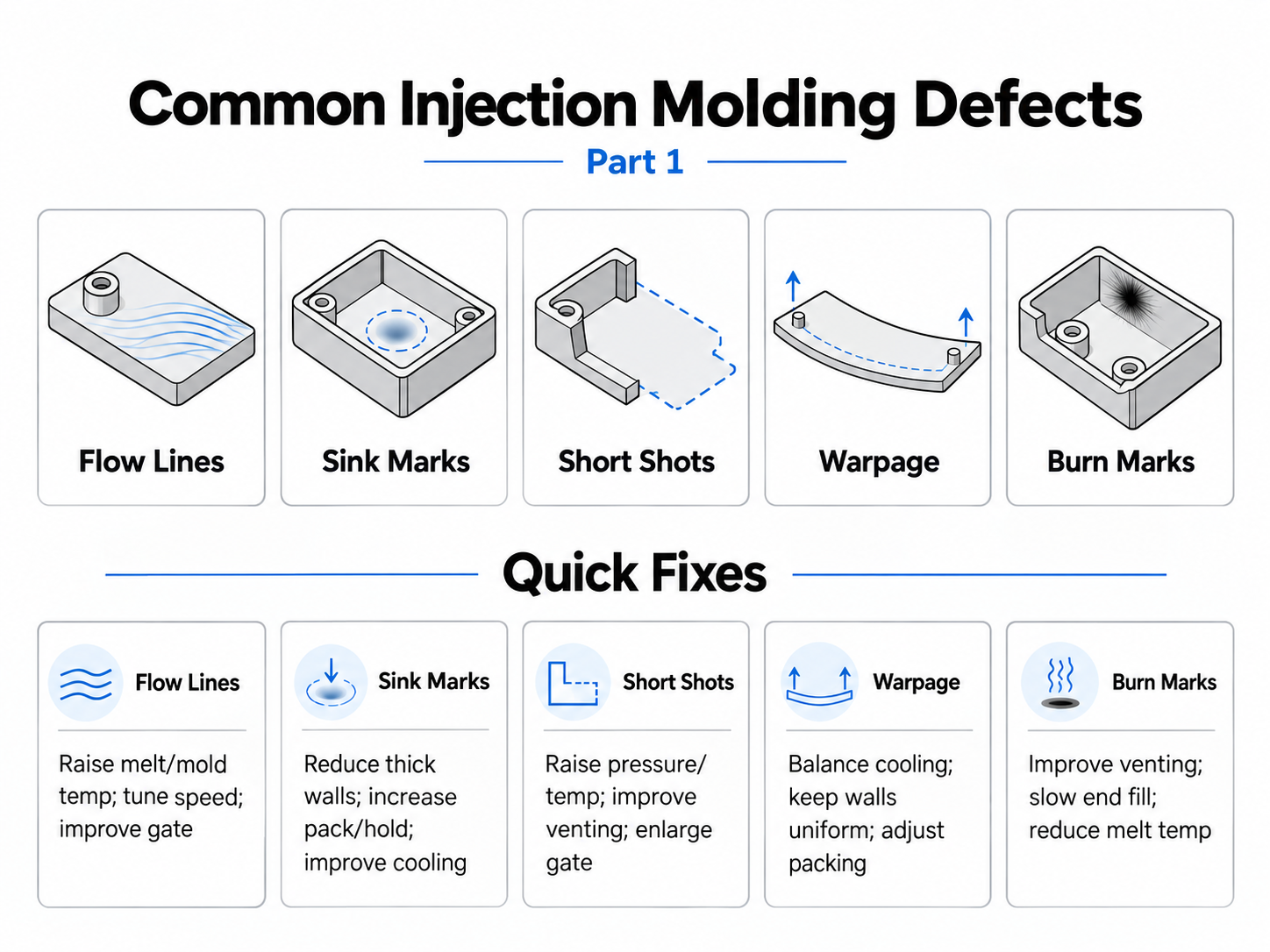

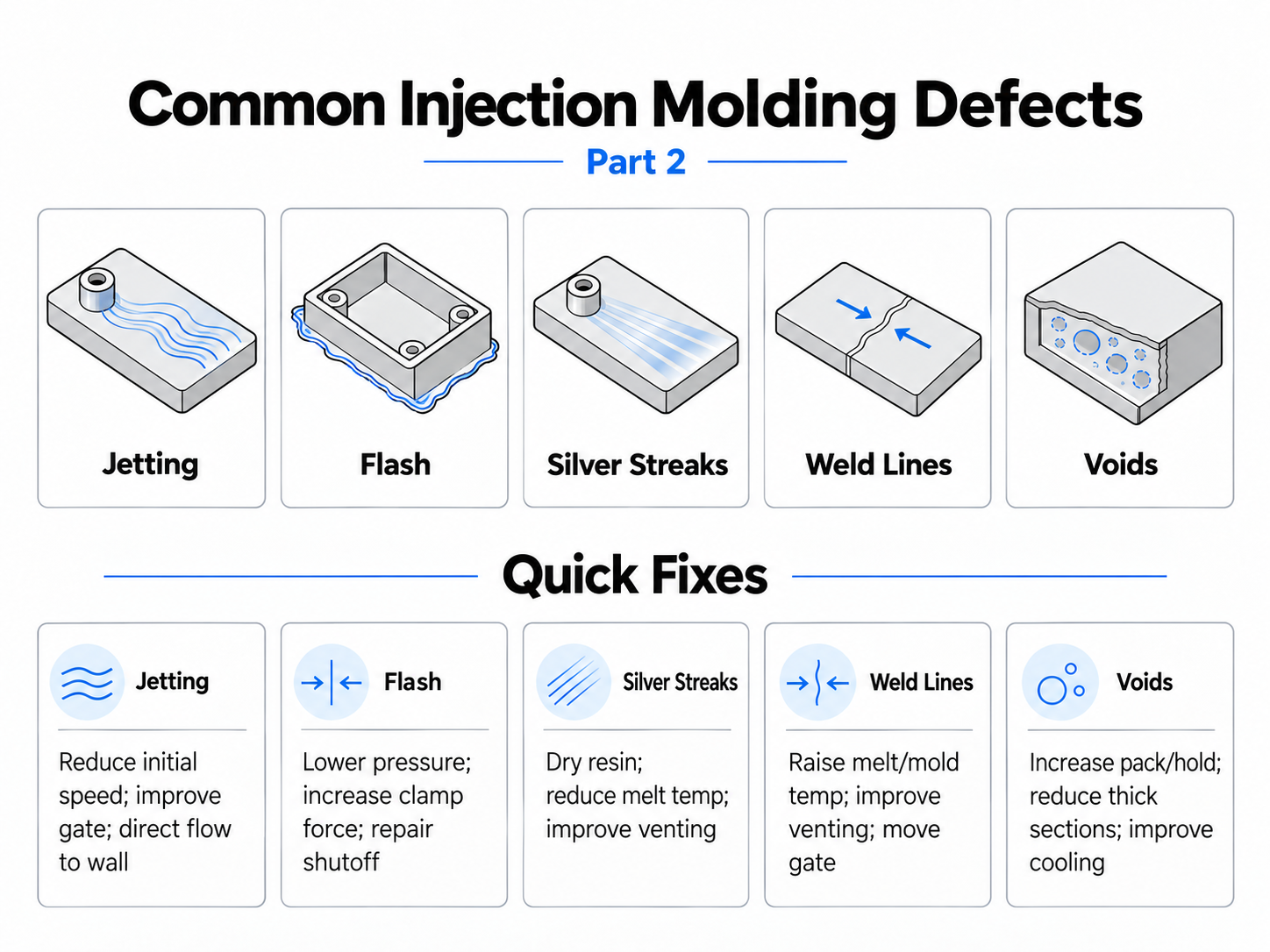

Contrôle des défauts courants tels que les marques d'enfoncement, la déformation et les éclairs
FQC – Contrôle Qualité Final
Nous effectuons des inspections finales avant expédition pour garantir que les pièces finies répondent à vos exigences.

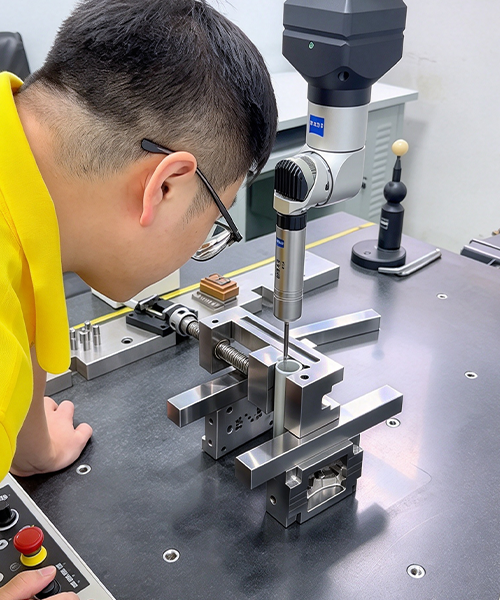

Contrôle dimensionnel avec MMT, scan 3D et équipement de mesure
Contrôles d'apparence, de finition de surface, de couleur et d'assemblage
Rapports d'inspection et dossiers de qualité fournis selon vos besoins
L'ABS offre un bon équilibre entre résistance aux chocs, stabilité dimensionnelle et qualité de surface. Il est largement utilisé pour les pièces moulées qui nécessitent une bonne apparence, une durabilité et une production rentable.
Le polypropylène est léger, résistant aux produits chimiques et économique. Sa bonne résistance à la fatigue le rend également adapté aux produits à mouvements répétés ou aux conceptions de charnières vivantes.
Applications courantes : produits ménagers, pièces automobiles, conteneurs, etc.
Le polycarbonate offre une excellente résistance aux chocs, à la chaleur et à la stabilité dimensionnelle. Des qualités transparentes sont également disponibles pour les pièces qui nécessitent à la fois durabilité et clarté optique.
Applications courantes : capots de protection, boîtiers électroniques, composants transparents, etc.
Le PC/ABS combine la robustesse et la résistance à la chaleur du PC avec la transformabilité et la qualité de surface de l'ABS, ce qui le rend adapté aux pièces fonctionnelles axées sur l'apparence.
Applications courantes : boîtiers électroniques, intérieurs automobiles, composants d'appareils électroménagers, etc.
Le POM offre un faible frottement, une bonne résistance à l’usure et une excellente stabilité dimensionnelle. Il est largement utilisé pour les pièces mécaniques de précision qui nécessitent un mouvement fluide et des performances fiables.
Applications courantes : engrenages, bagues, composants mécaniques, etc.
Le PA6 offre une bonne résistance, ténacité et résistance à l’usure. Il fonctionne bien pour les pièces fonctionnelles exposées à des charges mécaniques, des frottements ou des mouvements répétés.
Applications courantes : Clips, pièces mécaniques, composants industriels, etc.
Le PA66 offre une rigidité, une résistance mécanique et une résistance thermique élevées. Il convient aux pièces structurelles qui fonctionnent sous des charges plus élevées ou des températures élevées.
Applications courantes : connecteurs, pièces automobiles, composants structurels, etc.
Le PMMA offre une excellente transparence, résistance aux intempéries et aspect de surface. Il est généralement sélectionné lorsque la clarté optique et l’apparence à long terme sont importantes.
Applications courantes : caches d'affichage, panneaux transparents, guides de lumière, etc.
Le PBT offre une bonne stabilité dimensionnelle, une bonne isolation électrique et une bonne résistance à la chaleur. Il est largement utilisé dans les applications électriques et automobiles nécessitant des performances fiables.
Applications courantes : connecteurs électriques, boîtiers de capteurs, pièces automobiles, etc.
Le TPU combine flexibilité avec une excellente résistance à l’abrasion et durabilité. Différents degrés de dureté le rendent adapté aux composants moulés doux au toucher et flexibles.
Applications courantes : Grips, capots de protection, composants flexibles, etc.
Le TPE offre une flexibilité semblable à celle du caoutchouc tout en restant adapté au traitement des thermoplastiques. Il est couramment utilisé lorsqu'une douceur, des performances d'étanchéité ou une adhérence améliorée sont requises.
Applications courantes : Joints, grips soft-touch, pièces surmoulées, etc.
L'ASA combine de bonnes propriétés mécaniques avec une excellente résistance aux UV et aux intempéries. Il est particulièrement adapté aux produits exposés au soleil et aux environnements extérieurs.
Le PVC offre une bonne résistance chimique, une bonne durabilité et une bonne isolation électrique. Différentes formulations peuvent fournir des propriétés rigides ou flexibles en fonction des exigences du produit.
Applications courantes : composants électriques, raccords, pièces de protection, etc.
Le polystyrène est léger, facile à traiter et économique. Il est couramment utilisé lorsque l’apparence et la précision dimensionnelle sont plus importantes qu’une résistance élevée aux chocs.
Applications courantes : produits de consommation, pièces d'appareils électroménagers, composants d'emballage, etc.
HIPS offre une meilleure résistance aux chocs que le PS standard tout en conservant une bonne aptitude au traitement et un bon aspect de surface. Cela fonctionne bien pour les boîtiers moulés et les pièces en plastique plus grandes.
Applications courantes : boîtiers d'appareils électroménagers, panneaux, produits de consommation, etc.
Le PET offre une bonne résistance mécanique, une bonne résistance chimique et une bonne stabilité dimensionnelle. Les qualités de moulage par injection conviennent aux pièces fonctionnelles nécessitant de la rigidité et des performances fiables à long terme.
Applications courantes : pièces électriques, composants d'appareils, pièces mécaniques, etc.
Le PEHD est léger, résistant et très résistant aux produits chimiques et à l’humidité. Il fonctionne bien pour les produits moulés durables utilisés dans les environnements domestiques ou industriels.
Applications courantes : Conteneurs, couvercles d'équipements, pièces de protection, etc.
Le LDPE est plus doux et plus flexible que le HDPE tout en offrant une bonne ténacité et résistance chimique. Il convient aux pièces où la flexibilité est plus importante que la rigidité.
Applications courantes : Housses flexibles, capuchons, composants de protection, etc.
Le polyéthylène est disponible en différentes qualités avec différents niveaux de flexibilité, de ténacité et de résistance chimique, ce qui le rend adapté à une large gamme de produits moulés.
Applications courantes : Conteneurs, couvercles, pièces à usage général, etc.
Le PEEK est un plastique technique haute performance offrant une excellente résistance à la chaleur, une résistance chimique et une résistance mécanique pour les applications exigeantes où les plastiques standards ne suffisent pas.
Applications courantes : composants aérospatiaux, pièces médicales, équipements industriels, etc.
Le PEI offre une excellente résistance à la chaleur, une stabilité dimensionnelle et des performances électriques. Il convient aux composants techniques utilisés dans des environnements thermiques ou électriques exigeants.
Applications courantes : composants électriques, équipements médicaux, pièces industrielles, etc.
Le PPS offre une excellente résistance chimique, des performances à haute température et une stabilité dimensionnelle. Il est couramment utilisé pour les pièces de précision exposées à des conditions de fonctionnement exigeantes.
Applications courantes : pièces automobiles, composants électriques, équipements industriels, etc.
Le LCP offre un excellent écoulement, une excellente stabilité dimensionnelle et une excellente résistance à la chaleur. Il est particulièrement adapté aux petites pièces moulées avec précision et à paroi mince présentant des caractéristiques détaillées.
Applications courantes : Microconnecteurs, composants électroniques, pièces de précision, etc.
Le PPSU combine une résistance élevée à la chaleur avec une excellente ténacité et résistance à l’hydrolyse. Il fonctionne bien dans les applications nécessitant une exposition répétée à l’eau chaude ou à la vapeur.
Applications courantes : Équipements médicaux, composants fluides, boîtiers techniques, etc.
Le PSU est un thermoplastique rigide haute température offrant une bonne stabilité dimensionnelle et de bonnes performances électriques. Il convient aux pièces nécessitant des performances fiables à long terme à des températures élevées.
Applications courantes : pièces électriques, composants médicaux, boîtiers industriels, etc.
Le PCTG offre une excellente transparence, résistance aux chocs et résistance chimique. Il est largement utilisé pour les pièces moulées qui nécessitent une bonne clarté, ténacité et durabilité.
Applications courantes : boîtiers transparents, emballages cosmétiques, composants de dispositifs médicaux, etc.
Le TPV offre une bonne élasticité, résistance aux intempéries et résistance chimique. Il est largement utilisé pour les pièces moulées flexibles qui nécessitent durabilité, performances d’étanchéité et stabilité à long terme.
Applications courantes : joints automobiles, joints, capots de protection, composants flexibles, etc.
SAN offre une bonne transparence, rigidité et stabilité dimensionnelle. Il est largement utilisé pour les pièces moulées qui nécessitent un aspect clair, une dureté de surface et une résistance chimique.
PC+ASA combine une bonne résistance aux chocs, une résistance à la chaleur et une excellente résistance aux intempéries. Il est largement utilisé pour les pièces moulées qui nécessitent une durabilité en extérieur, une stabilité dimensionnelle et une résistance aux UV.
Les matériaux modifiés, notamment les plastiques chargés de verre, ignifuges et renforcés, offrent une résistance, une rigidité, une résistance à la chaleur et d'autres propriétés spécifiques améliorées pour répondre aux exigences des applications exigeantes. Les options courantes incluent PP+GF30 %, PA6+GF30 %, PA66+GF30 %, PBT+GF30 %, ABS+FR et PC/ABS+FR.
Applications courantes : composants structurels automobiles, boîtiers électriques, composants de recharge de véhicules électriques, pièces d'équipement industriel, etc.
Alpine Mold prend en charge une large gamme de thermoplastiques pour répondre à différentes exigences de performances et d'applications. Si vous avez besoin d'un matériau non répertorié ci-dessus, notre équipe d'ingénieurs peut vous aider à évaluer son adéquation à votre projet de moulage par injection.
Vous cherchez une autre matière plastique ? Contactez-nous pour discuter de vos exigences spécifiques en matière de résine et des besoins de votre projet.
Spécifications techniques du moulage par injection
Catégorie
Détails
Gamme de tailles de pièces
Env. 5 × 5 × 5 mm à 1 200 × 1 000 × 500 mm, prenant en charge de petites pièces de précision dans de grands boîtiers en plastique.
Gamme de machines
Machines de moulage par injection de 50 à 800 tonnes prenant en charge différentes tailles de pièces et exigences de production.
Tolérances et précision
Précision d'usinage du moule jusqu'à ±0,01 mm ; qualité des pièces stable soutenue par une inspection de précision.

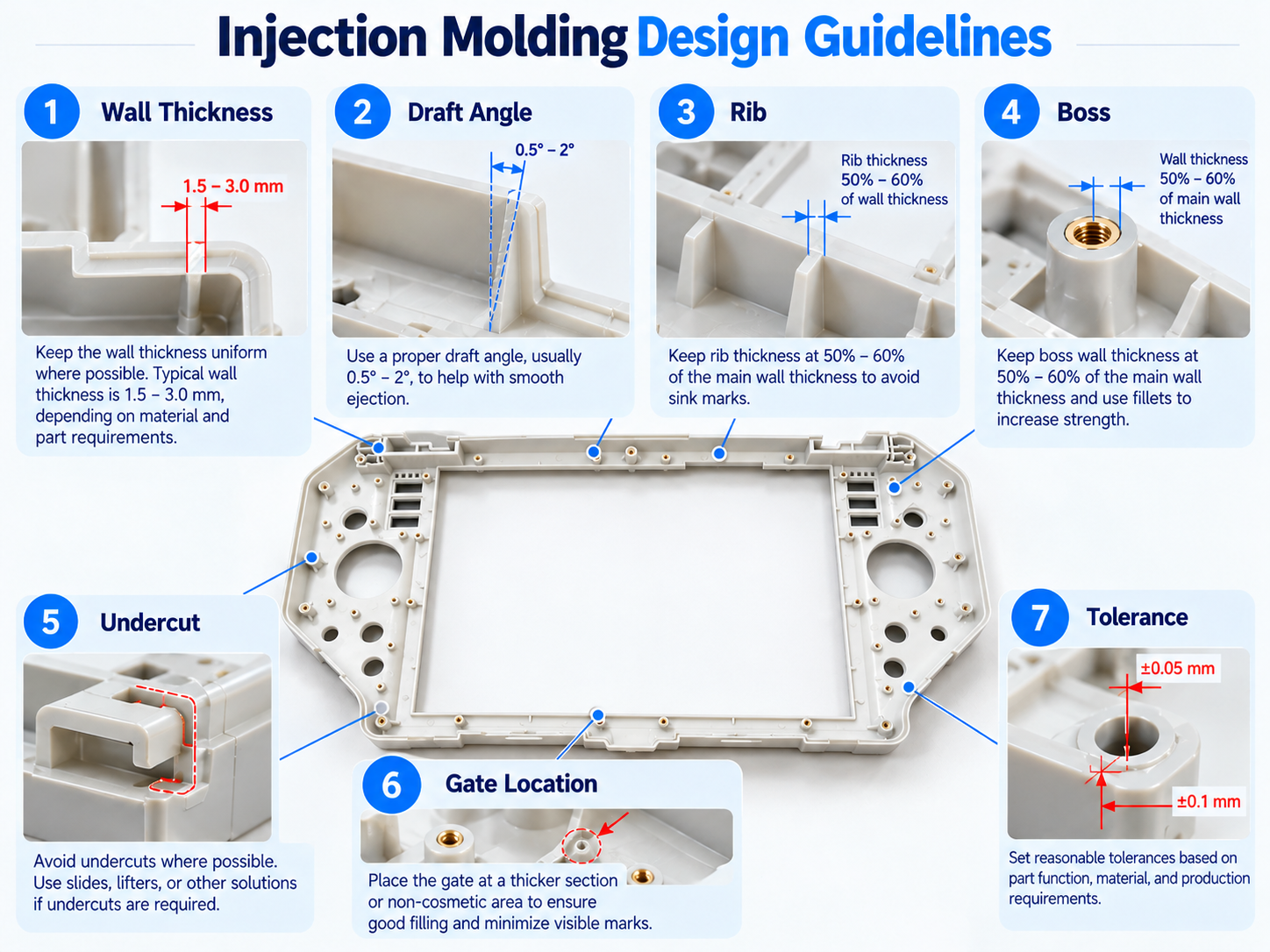

Épaisseur et caractéristiques des parois
Parois de 0,5 mm à 5 mm ; Angles de dépouille de 0,5° à 2° ; nervures, bossages, contre-dépouilles, curseurs et géométries complexes.
Types de moules
Moules mono-empreinte, moules multi-empreintes, moules familiaux, moules à insert, moules de surmoulage et moules à deux injections.
Volumes de production
Production de prototypes, de petits et grands volumes, de la validation initiale à la fabrication en série.
Finition de surface du moule
Finition SPI, texture VDI, Mold-Tech, Yick Sang et texture laser
Généralement 4 à 8 semaines entre la confirmation de la conception et le T1, en fonction de la complexité du moule
Délai de production
Généralement 1 à 2 semaines après l'approbation de l'échantillon, en fonction des exigences de quantité commandée
Ce que disent nos clients internationaux
Nous avons travaillé avec Alpine Mold sur plusieurs projets de moulage par injection. Leur équipe a fourni un solide soutien technique depuis l’examen DFM jusqu’au développement et à la production de moules. La communication a été efficace et les pièces finales ont répondu à nos attentes en matière de qualité. Alpine Mold s'est avéré être un partenaire fiable en matière de moulage par injection.
Ingénieur de conception de produits
Alpine Mold nous a soutenu dans plusieurs projets de moulage et de moulage par injection. Leur équipe a fait preuve d’excellentes connaissances techniques, d’une réponse rapide et d’une solide gestion de projet tout au long de la coopération. Nous apprécions leur service professionnel et attendons avec impatience une future collaboration.
Directeur des Achats
Pour nos composants automobiles en plastique, nous exigeons des normes élevées en matière de précision des moules, de qualité des pièces et de fiabilité des livraisons. Alpine Mold a démontré de solides capacités en matière d'outillage complexe, de contrôle qualité et de support de production, ce qui en fait un partenaire de fabrication de confiance.
Ingénieur outillage
Voir Alpine Mold Le moulage par injection en action
Dans l'atelier de moulage par injection de Alpine Mold
Moulage par injection personnalisé pour diverses industries
Moulage par injection de précision pour les produits d'éclairage d'incendie
Moulage par injection de boîtier de contrôleur industriel PC/ABS
Moulage par injection de boîtier électronique en plastique
Support d'abat-jour Moulage par injection
Moulage par injection plastique de boîtier de cloche de porte
Moulage par injection pour supports de montage sur panneau
Produits connexes

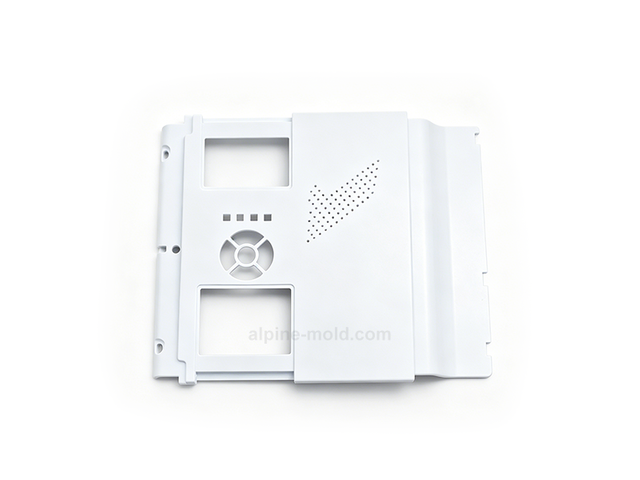

Moulage par injection ABS

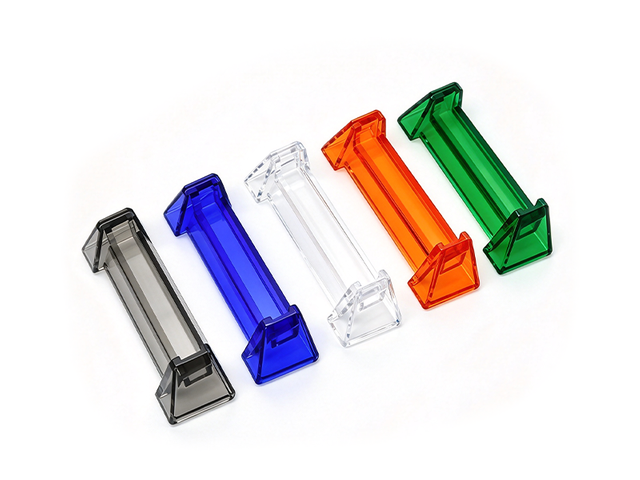

Moulage par injection PMMA

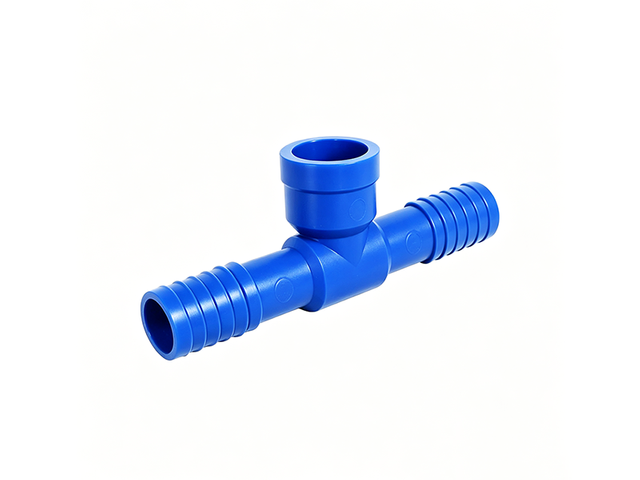

Moulage par injection PP

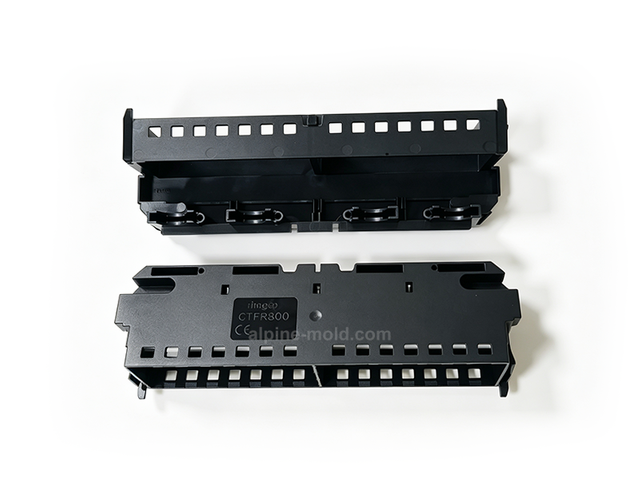

Moulage par injection d'ABS de PC

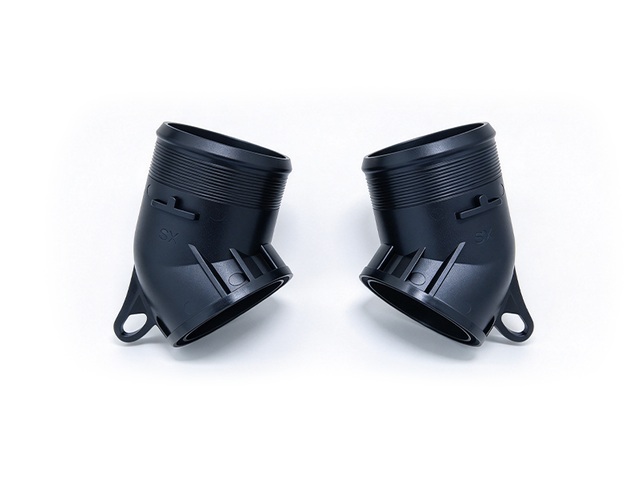

Moulage par injection de nylon

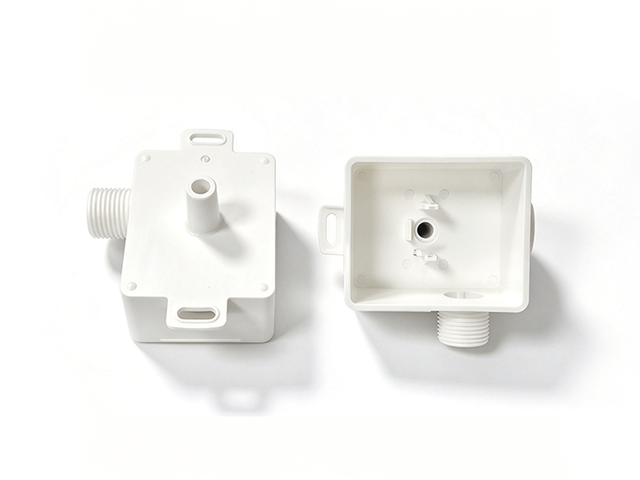

Moulage par injection PC
Qu’est-ce que le moulage par injection ?
Le moulage par injection est un processus de fabrication utilisé pour produire des pièces en plastique personnalisées en injectant du plastique fondu dans une cavité de moule, où il refroidit et se solidifie pour prendre la forme souhaitée. Il est bien adapté à la production de produits en plastique présentant des géométries complexes, des exigences dimensionnelles strictes et une production répétée.
Une fois le moule et le processus entièrement validés, le même outil peut prendre en charge la production de quelques milliers à des millions de pièces moulées par injection tout en conservant des dimensions, une apparence et des performances constantes. Bien que les moules à injection nécessitent un investissement initial plus élevé, le coût de l’outillage est réparti sur un volume de production plus important à mesure que les quantités augmentent, ce qui contribue à réduire le coût par pièce. En raison de ces avantages, le moulage par injection est largement utilisé dans des secteurs tels que l’automobile, l’électronique, le médical, les appareils électroménagers, les appareils intelligents et les équipements industriels.

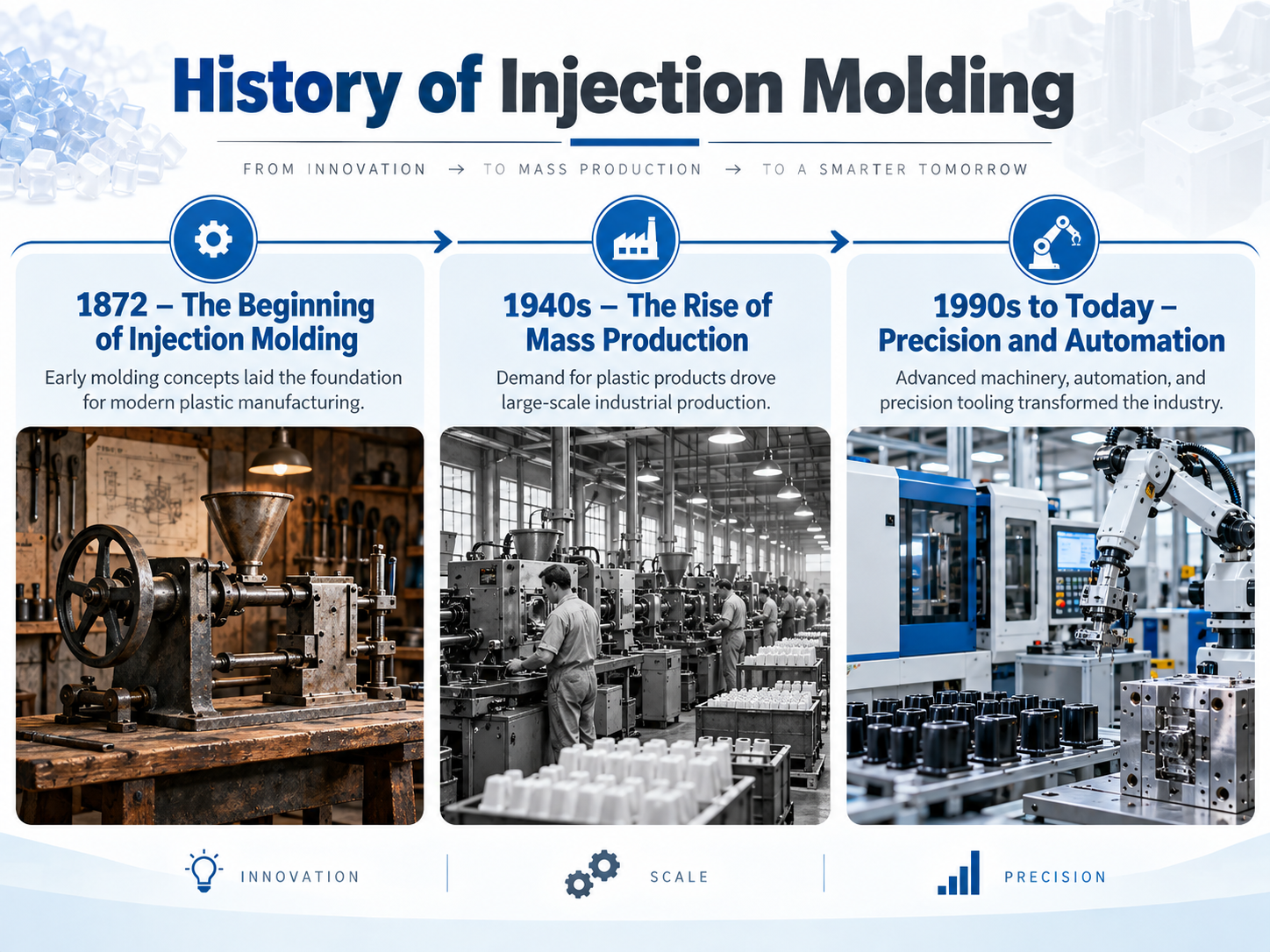

Histoire du moulage par injection
Lorsque l'on examine l'histoire du moulage par injection, son développement peut être divisé en plusieurs étapes importantes, depuis le simple équipement de formage du plastique jusqu'aux systèmes de production hautement automatisés d'aujourd'hui.
1872 – Les débuts du moulage par injection
En 1872, John Wesley Hyatt et Isaiah Hyatt ont breveté l'une des premières machines de moulage par injection. La machine utilisait un cylindre chauffé et un piston pour pousser le plastique ramolli dans un moule. À cette époque, on pouvait principalement utiliser ce procédé pour produire des objets simples tels que des boutons, des peignes et des petits produits ménagers.
Années 1940 – L’essor de la production de masse Pendant et après la Seconde Guerre mondiale, la demande de produits en plastique légers et bon marché a augmenté rapidement. Les fabricants ont commencé à utiliser le moulage par injection à une échelle beaucoup plus grande, car il permettait de produire efficacement de grandes quantités de pièces cohérentes.
1946 – Une avancée technique majeure En 1946, James Watson Hendry développe la machine de moulage par injection à vis. Par rapport aux systèmes à piston antérieurs, la vis permettait une meilleure plastification, un meilleur mélange et un meilleur contrôle du plastique fondu. Ce développement a considérablement amélioré la stabilité du moulage et est devenu la base des machines de moulage par injection modernes.
Des années 1990 à aujourd'hui – Précision et automatisation Avec le développement de l'usinage CNC, de la CAO/FAO, de l'analyse Moldflow, des systèmes à canaux chauds, de la robotique et des machines électriques de moulage par injection, vous avez acquis un contrôle bien plus important sur la conception et la production des moules. Aujourd'hui, le moulage par injection vous permet de fabriquer des pièces en plastique complexes avec une précision, une répétabilité et une efficacité de production élevées dans les applications automobiles, électroniques, médicales, électroménagers et industrielles.

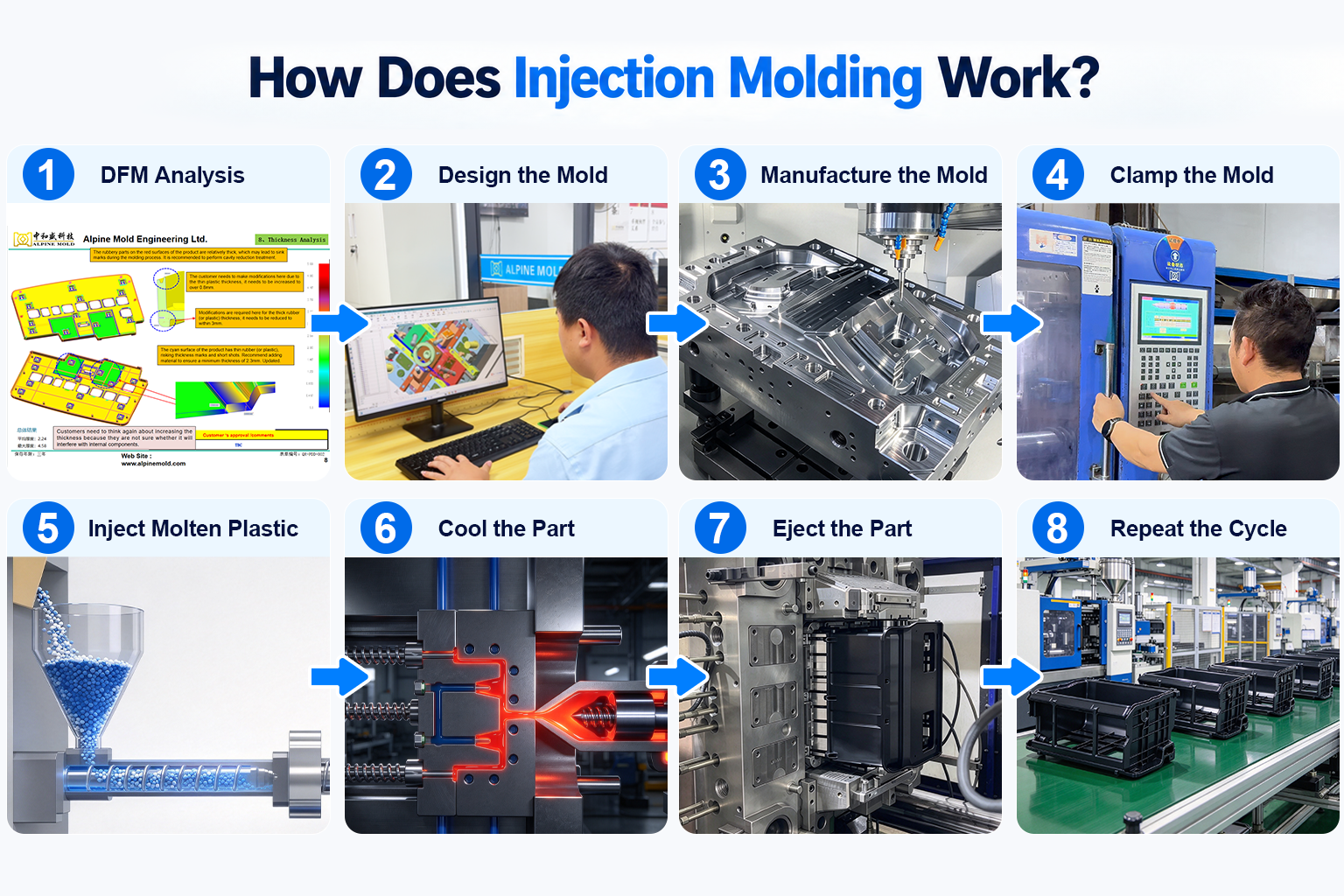

Comment fonctionne le processus de moulage par injection ?
De l’examen de la fabricabilité à la production continue, le processus de moulage par injection peut être divisé en huit étapes principales. Chaque étape joue un rôle important dans la qualité des pièces, les performances du moule et la stabilité de la production.
1. Analyse DFM Avant de commencer la conception du moule, la fabricabilité de la pièce est examinée. Vous vérifiez l'épaisseur des parois, les angles de dépouille, les lignes de joint, les emplacements des portes, les contre-dépouilles, les tolérances et les exigences en matière de matériaux pour identifier rapidement les problèmes de moulage potentiels.
2. Concevoir le moule Une fois la conception de la pièce confirmée, le moule est conçu en fonction de la structure du produit, de la matière plastique, des tolérances dimensionnelles, des exigences de surface et du volume de production attendu. Une bonne conception du moule permet de garantir un remplissage, un refroidissement et une éjection stables.
3. Fabriquer le moule Une fois la conception du moule approuvée, les composants du moule sont produits à l'aide d'usinage CNC, d'électroérosion, de coupe au fil, de meulage et d'autres processus de précision. Le noyau, la cavité, les curseurs, le système d'éjection et le système de refroidissement sont ensuite assemblés et testés.
4. Fixez le moule Le moule terminé est installé sur la machine de moulage par injection et solidement serré. La machine est ensuite réglée avec la force de serrage, la température, la pression d'injection et d'autres paramètres de processus requis.
5. Injecter du plastique fondu Les granulés de plastique sont chauffés et fondus à l'intérieur du canon de la machine. Le plastique fondu est ensuite injecté dans la cavité du moule sous pression et vitesse contrôlées jusqu'à ce que la cavité soit complètement remplie.
6. Refroidir la pièce Après le remplissage, une pression de maintien est appliquée pour compenser le retrait du matériau. Le plastique refroidit ensuite et se solidifie à l'intérieur du moule jusqu'à ce que la pièce soit suffisamment solide pour être éjectée.
7. Éjecter la pièce Une fois la pièce refroidie, le moule s'ouvre et le système d'éjection retire la pièce moulée. Pour les produits dotés de curseurs, de élévateurs ou de structures filetées, les actions requises de traction ou de dévissage du noyau ont lieu avant l'éjection.
8. Répétez le cycle Une fois la pièce retirée, le moule se referme et le même processus d'injection, de refroidissement et d'éjection se répète. Une fois les paramètres de moulage stables, la machine peut continuer à produire des pièces selon des cycles cohérents.
Comprendre les types de moulage par injection
Différents processus de moulage par injection sont adaptés à différentes conceptions de pièces, combinaisons de matériaux et exigences de production. Vous trouverez ci-dessous quelques-uns des types de moulage par injection les plus courants.
Taper
Idéal pour
Considérations de conception
Moulage par injection standard
Convient à la plupart des pièces en plastique conventionnelles et à la production de volumes moyens à élevés.
La sélection des matériaux, l'épaisseur de la paroi, les angles de dépouille, le retrait et la géométrie de la pièce doivent être pris en compte pour un moulage et une éjection fiables.
Convient aux pièces combinant deux couleurs, des matériaux souples et rigides ou des fonctions multiples.
La compatibilité des matériaux, les différences de retrait, la disposition des pièces et le positionnement du deuxième coup doivent être soigneusement planifiés.
Moulage par injection assisté par gaz
Convient aux pièces qui nécessitent une réduction de poids, une réduction des marques d'évier dans les sections épaisses ou un moulage amélioré de composants plus grands.
La conception des canaux de gaz, l'épaisseur des parois et l'emplacement d'entrée du gaz sont importants pour contrôler les sections creuses et minimiser le gauchissement.
Moulage par micro-injection
Couramment utilisé pour les très petites pièces de haute précision dans les applications médicales, électroniques et autres applications de précision.
La précision du moule, le flux de matériaux, la conception des portes et un contrôle strict du processus sont particulièrement importants pour des pièces cohérentes à micro-échelle.
Moulage par injection à paroi mince
Convient aux pièces en plastique légères avec des sections de paroi minces et des exigences élevées en matière d'efficacité de production.
Un bon flux de matière, une vitesse et une pression d'injection plus élevées, ainsi que des portes et des systèmes de refroidissement bien conçus sont importants pour un remplissage complet et une stabilité dimensionnelle.
Directives de conception pour le moulage par injection
Lorsque vous concevez une pièce en plastique pour le moulage par injection, de petites décisions de conception peuvent avoir un impact majeur sur la complexité du moule, la qualité de la pièce, la durée du cycle et le coût de production. Avant de finaliser la pièce, vous devez examiner les principales caractéristiques qui affectent le remplissage, le refroidissement, l'éjection et la stabilité dimensionnelle. Les sept points de conception suivants sont particulièrement importants pour améliorer la fabricabilité et réduire les problèmes de moulage.
1. Épaisseur de paroi
L'épaisseur de paroi joue un rôle important à la fois dans la qualité des pièces et dans les performances de moulage. Les sections épaisses peuvent provoquer des marques d'enfoncement et des temps de refroidissement plus longs, tandis que les sections très fines peuvent rendre la pièce plus difficile à remplir.
Dans la plupart des cas, maintenir une épaisseur de paroi aussi constante que possible permet d'obtenir un moulage plus stable et une meilleure qualité de pièce. Étant donné que l'épaisseur idéale varie selon le matériau, le tableau ci-dessous fournit une référence générale pour les plastiques couramment utilisés.
Résine
dans
1mm
ABS
0,045 à 0,140
1.1–3.6
PP
0,025 à 0,150
0,6 à 3,8
PC
0,040-0,150
1,0 à 3,8
PC+ABS
0,040-0,140
1,0 à 3,6
Nylon
0,030-0,115
0,8 à 2,9
POM
0,030-0,120
0,8 à 3,0
PBT
0,080-0,250
2,0 à 6,4
PMMA
0,025 à 0,150
0,6 à 3,8
TPU
0,025 à 0,125
0,6–3,2
TPE
0,025 à 0,125
0,6–3,2
PE
0,030-0,200
0,8 à 5,1
PS
0,025 à 0,150
0,6 à 3,8
COUP D'OEIL
0,020-0,200
0,5 à 5,1
2. Angle de dépouille
L'angle de dépouille a un impact direct sur la facilité avec laquelle une pièce peut être démoulée. Si l'angle est trop petit, la pièce peut coller, se rayer ou présenter des marques de traînée lors du démoulage, ce qui peut affecter à la fois l'apparence et l'efficacité de la production. Différentes surfaces, caractéristiques et matériaux nécessitent généralement des angles de dépouille différents :
Surfaces lisses : généralement 0,5°–1°
Surfaces texturées : généralement 1°–3° ou plus
Caractéristiques profondes ou hautes : nécessitent généralement un angle de dépouille plus grand
Matériaux souples tels que le TPE et le TPU : utilisent souvent un angle de dépouille plus petit
Si votre pièce a des exigences esthétiques, notamment des surfaces texturées, des cavités profondes ou des parois latérales hautes, il est préférable de définir l'angle de dépouille dès le stade de la conception pour éviter des modifications coûteuses de pièce ou de moule par la suite.
3. Conception des côtes
Les nervures peuvent améliorer la rigidité et le support d'une pièce en plastique sans augmenter significativement l'épaisseur de la paroi ou l'utilisation de matériau. Cependant, des nervures trop épaisses ou trop hautes peuvent entraîner des marques d'enfoncement, des déformations et d'autres problèmes de moulage.
Les directives de conception typiques comprennent :
Épaisseur des nervures : généralement 50 à 60 % de l'épaisseur de la paroi principale
Hauteur des nervures : généralement maintenue entre 2,5 et 3 fois l'épaisseur de la paroi principale
Angle de dépouille : généralement au moins 0,5 ° par côté
Rayon de base : généralement 25 à 50 % de l'épaisseur de la paroi principale (0,25 T à 0,5 T)
Si votre pièce a besoin de plus de rigidité, il est généralement préférable d'utiliser plusieurs nervures plus fines que d'ajouter une nervure épaisse ou haute. Cela peut aider à améliorer la stabilité du moulage et à réduire les marques d’évier.
4. Conception du patron
Les bossages sont couramment utilisés pour les vis, les broches de positionnement et d'autres éléments d'assemblage. Un bossage bien conçu peut améliorer la résistance de l'assemblage, tandis qu'un bossage mal conçu peut augmenter le risque d'enfoncement ou de fissures autour de la zone du bossage.
Lors de la conception des patrons, vous devez considérer :
Épaisseur de la paroi du bossage : généralement 50 à 60 % de l'épaisseur de la paroi principale
Taille du trou : laissez suffisamment d’espace pour le retrait du matériau et l’ajustement final de l’assemblage
Support : utilisez des nervures pour renforcer le bossage au lieu de simplement le rendre plus épais
Rayon de base : généralement 25 à 50 % de l'épaisseur de la paroi principale (0,25 T à 0,5 T)
Si votre pièce a des exigences esthétiques, évitez de placer des bossages épais directement derrière des surfaces visibles, car cela pourrait créer des marques d'enfoncement visibles.
5. Conception en contre-dépouille
Les contre-dépouilles peuvent rendre l'éjection des pièces plus difficile et ajoutent souvent de la complexité au moule. Si votre conception comprend des contre-dépouilles multiples ou profondes, le moule peut nécessiter des curseurs, des élévateurs ou d'autres mécanismes à action latérale, ce qui peut augmenter le coût de l'outillage et la maintenance.
Lors de la révision de votre conception :
Supprimez les contre-dépouilles inutiles autant que possible. Simplifiez la géométrie de la pièce si la même fonction peut être obtenue sans contre-dépouille. Pour les contre-dépouilles inévitables, confirmez la méthode de dégagement avant le début de l'outillage. Des contre-dépouilles plus grandes ou plus profondes nécessitent généralement des actions de moulage plus complexes.
Il n’existe pas de taille de contre-dépouille standard qui fonctionne pour chaque pièce. La bonne solution dépend de votre matériau, de la géométrie de la pièce et de la méthode de démoulage.
6. Emplacement de la porte
L'emplacement de la porte affecte la façon dont le plastique remplit le moule et peut influencer l'apparence, les lignes de soudure, les marques d'évier et la qualité globale de la pièce. Si votre pièce a des exigences esthétiques strictes ou est de grande taille, le placement du portail doit être envisagé dès le début.
Les considérations typiques incluent :
Placez la porte dans une section plus épaisse lorsque cela est possible. Éloignez les marques de porte des surfaces cosmétiques primaires. Évitez les lignes de soudure dans les zones à forte contrainte ou très visibles. Les pièces volumineuses ou les longs chemins d'écoulement peuvent nécessiter plusieurs portes pour un remplissage équilibré.
La taille et l'emplacement finals de la porte doivent être sélectionnés en fonction de votre matériau, de la taille de la pièce, de l'épaisseur de la paroi et des exigences de débit.
7. Tolérance
Les tolérances affectent l’ajustement des pièces, l’assemblage et la cohérence dimensionnelle en production. Rendre chaque dimension inutilement serrée peut augmenter les coûts d’outillage et de production sans améliorer le produit final.
Pour les pièces moulées par injection courantes, ces plages peuvent être utilisées comme référence générale : Dimensions générales : environ ±0,1 à 0,3 mm Dimensions critiques d'accouplement : environ ±0,05 à 0,1 mm Caractéristiques de haute précision : inférieures à ±0,05 mm nécessitent généralement un outillage et un contrôle de processus plus stricts. Pièces plus grandes : les tolérances serrées deviennent plus difficiles à maintenir à mesure que la taille des pièces augmente.
Si votre produit nécessite un assemblage, une étanchéité ou un ajustement précis, concentrez-vous sur des tolérances plus strictes sur les dimensions qui affectent réellement le fonctionnement.
10 défauts courants de moulage par injection et comment les corriger
Lors du moulage par injection, vous pouvez rencontrer toute une série de défauts de moulage. Ces problèmes sont souvent liés à l’état des matériaux, à la conception des pièces, à la conception des moules ou aux paramètres de traitement. Certains défauts affectent principalement l’apparence, tandis que d’autres peuvent influencer davantage la stabilité dimensionnelle, les performances d’assemblage ou la résistance des pièces. Vous trouverez ci-dessous 10 défauts courants de moulage par injection, ainsi que leurs principales causes et solutions pratiques.
1. Lignes de flux
Définition : Les lignes d'écoulement sont des stries, des vagues ou des variations de couleur visibles qui suivent la direction de l'écoulement du plastique sur la surface moulée. Causes principales : Faible température de fusion ou de moule, vitesse d'injection inappropriée, portes sous-dimensionnées ou mal positionnées, ou changements brusques de l'épaisseur de la paroi. Solutions : Augmentez la température de la fonte ou du moule, le cas échéant, optimisez la vitesse d'injection, améliorez la taille et l'emplacement des portes et maintenez l'épaisseur de la paroi aussi uniforme que possible.
2. Marques d'évier
Définition : Les marques d'évier sont des dépressions localisées sur la surface de la pièce, que l'on trouve généralement à proximité de sections épaisses, de nervures, de bossages ou d'autres zones présentant une accumulation excessive de matière. Causes principales : épaisseur de paroi excessive, pression d'emballage insuffisante, temps de maintien court ou refroidissement irrégulier qui empêche une compensation adéquate du retrait du matériau. Solutions : Réduisez les sections épaisses, optimisez la conception des nervures et des bossages, augmentez la pression de compactage ou le temps de maintien et améliorez le refroidissement autour des zones plus épaisses.
3. Plans courts
Définition : Un tir court se produit lorsque le plastique fondu ne remplit pas complètement la cavité du moule, laissant une partie du composant moulé incomplète. Causes principales : pression ou vitesse d'injection insuffisante, température de fusion basse, portes ou canaux restreints, mauvaise ventilation ou longueur d'écoulement excessive. Solutions : augmentez la pression d'injection ou la température de fusion selon les besoins, optimisez la vitesse d'injection, vérifiez les dimensions des portes et des canaux, améliorez la ventilation et examinez la relation entre l'épaisseur de la paroi et la longueur du flux.
4. Déformation
Définition : Le gauchissement se produit lorsqu'une pièce moulée se plie, se tord ou se déforme après éjection ou refroidissement, ce qui entraîne un écart de sa forme finale par rapport à la conception. Causes principales : refroidissement irrégulier, épaisseur de paroi incohérente, retrait déséquilibré, emballage inégal ou contrainte résiduelle excessive dans la pièce moulée. Solutions : Améliorez l'équilibre de refroidissement, maintenez une épaisseur de paroi plus uniforme, optimisez l'emplacement des portes et l'équilibre de remplissage, et ajustez les conditions de conditionnement et de refroidissement.
5. Marques de brûlure
Définition : Les marques de brûlure sont des zones brunes, noires ou brûlées qui apparaissent généralement près de l'extrémité du trajet d'écoulement, des côtes profondes ou des endroits où l'air est emprisonné. Causes principales : air emprisonné comprimé à grande vitesse, ventilation inadéquate du moule, vitesse d'injection excessive ou température de fusion trop élevée. Solutions : améliorez la ventilation du moule, réduisez la vitesse d'injection vers la fin du remplissage, contrôlez la température de fusion et identifiez les zones où l'air est susceptible d'être emprisonné.
6. Jet
Définition : Les jets apparaissent sous la forme de marques en forme de serpent, de corde ou ondulées sur la surface moulée, causées par un écoulement de fusion instable lorsque le plastique pénètre dans la cavité. Causes principales : vitesse d'injection initiale excessive, porte trop petite, mauvais emplacement de la porte ou plastique fondu pénétrant directement dans une grande cavité ouverte. Solutions : réduisez la vitesse d'injection initiale, optimisez la taille et la position des portes et dirigez la matière fondue vers une paroi ou un noyau de cavité afin qu'elle se propage plus uniformément.
7. Flasher
Définition : La bavure est un excès de plastique qui s'échappe par la ligne de joint, les inserts, les curseurs, les zones d'éjection ou d'autres espaces du moule. Causes principales : pression d'injection excessive, force de serrage insuffisante, surfaces de joint usées, jeu excessif du moule ou fermeture incomplète du moule. Solutions : Réduisez la pression d'injection excessive, vérifiez que la force de serrage est suffisante, inspectez les conditions de fermeture du moule et réparez les surfaces du moule usées ou mal ajustées.
8. Stries d'argent
Définition : Les stries argentées sont des lignes blanches ou argentées qui apparaissent dans la direction de l'écoulement de la matière fondue et sont particulièrement visibles sur les surfaces cosmétiques. Causes principales : humidité dans la résine, dégradation du matériau dans le fût, température de fusion excessive, temps de séjour long ou mauvaise ventilation. Solutions : Séchez la résine en fonction des exigences du matériau, contrôlez la température du fût et de la fonte, évitez un temps de séjour excessif et améliorez la ventilation du moule.
9. Lignes de soudure
Définition : Des lignes de soudure se forment à l'endroit où deux ou plusieurs fronts de fusion se rencontrent après s'être écoulés autour de trous, de noyaux ou d'autres éléments, laissant une ligne visible sur la pièce moulée. Causes principales : Faible température de fusion au point de convergence, vitesse d'écoulement insuffisante, mauvais emplacement de la vanne, longs trajets d'écoulement ou ventilation inadéquate. Solutions : Augmentez la température de la matière fondue ou du moule le cas échéant, optimisez l'emplacement de la porte et le chemin d'écoulement, améliorez la ventilation et ajustez la vitesse d'injection pour aider les fronts de fusion à fusionner plus efficacement.
10. Vides
Définition : Les vides sont des cavités internes ou des espaces vides à l'intérieur d'une pièce moulée. La surface extérieure peut paraître normale même si la structure interne contient des espaces. Causes principales : épaisseur de paroi locale excessive, compactage insuffisant, gel précoce de la porte, retrait du matériau interne ou refroidissement inégal. Solutions : Augmentez la pression de compactage ou le temps de maintien, optimisez la taille du seuil, réduisez les sections solides trop épaisses et améliorez le refroidissement local afin que la pièce puisse être emballée plus efficacement pendant le retrait.
Le bon matériau dépend de l'application de votre pièce, des exigences de résistance, de la résistance à la température, de l'état de surface et de l'objectif de coût. Différents plastiques, tels que l'ABS, le PP, le PC, le PA et le POM, offrent différents avantages pour des applications spécifiques. Nous pouvons vous aider à évaluer vos besoins et à sélectionner le matériau le plus adapté à votre projet.
Le coût d'un moule à injection varie généralement de 2 000 $ à plus de 50 000 $ , selon la taille du moule, sa complexité, le nombre d'empreintes, le matériau en acier et les exigences de production.
Moule prototype ( 2 000 à 5 000 $) : pour les tests de conception et la production en faible volume. Moule de production ( 5 000 à 20 000 $) : convient aux projets de production réguliers avec des structures de moule standard. Moule multi-empreintes ou complexe ( de 20 000 à 50 000 $ et plus) : pour la production en grand volume et les pièces complexes nécessitant des conceptions de moules avancées.
Le coût final dépend de la conception de votre pièce, de la sélection des matériaux, de l'état de surface, des exigences de tolérance et du volume de production attendu.
Le coût des pièces moulées par injection est généralement d'environ $ à 50,1 $ et plus par pièce , selon la taille de la pièce, le matériau, la complexité de la conception, le volume de production et les processus supplémentaires. .
Petites pièces en plastique : 0,1 $ à 1 $/pièce Convient aux petits composants avec des structures simples et une production en grand volume, tels que des clips, des couvercles et de petites pièces électroniques. Pièces de taille moyenne : 1 $ à 3 $/pièce. Commun pour les boîtiers, les composants industriels et les produits de consommation de taille et de complexité modérées. Pièces de grande taille ou complexes : 3 $ à 5 $ et plus / pièce Convient aux grands boîtiers, aux composants automobiles ou aux pièces nécessitant des matériaux spéciaux, des structures complexes ou des tolérances plus strictes.
Le coût unitaire est également affecté par des facteurs tels que la sélection des matériaux, le temps de cycle, la conception du moule et la quantité de production. Des volumes de production plus élevés réduisent généralement le coût par pièce car l’investissement initial en moule est réparti sur un plus grand nombre d’unités.
Vous pouvez réduire les coûts de moulage par injection en optimisant la conception de vos pièces, la structure de votre moule, la sélection des matériaux et votre processus de production.
Simplifiez la conception des pièces : réduisez les nervures inutiles, les contre-dépouilles, les caractéristiques complexes et les tolérances serrées pour réduire la complexité des moules et les coûts d'usinage. Optimisez la conception des moules : utilisez un nombre d'empreintes approprié, des composants de moule standard et des conceptions de refroidissement efficaces pour réduire le temps de cycle et améliorer l'efficacité de la production. Sélectionnez le bon matériau : choisissez des matériaux qui répondent à vos exigences de performance sans utiliser inutilement des plastiques plus coûteux. Augmenter le volume de production : des quantités de production plus importantes aident à répartir le coût du moule et à réduire le coût par pièce. Effectuez une analyse DFM dès le début : examinez l'épaisseur des parois, les angles de dépouille, l'emplacement des portes et la structure du moule avant l'outillage pour éviter des modifications coûteuses ultérieurement. Choisissez un fabricant expérimenté : un fournisseur qualifié peut améliorer la fiabilité des moules, réduire les essais et éviter les problèmes de qualité lors de la production de masse..
Cela dépend de votre volume de production et des exigences du projet.
1–1 00 pièces : l’impression 3D est généralement plus rentable car elle ne nécessite aucun investissement en matière de moule. 100 à 1 000 pièces : l'impression 3D ou un prototype de moule peut convenir en fonction de la complexité de la pièce. 1 000 à 10 000 pièces : le moulage par injection devient plus économique en raison de la baisse des coûts unitaires. 10 000+ pièces : le moulage par injection est généralement le meilleur choix pour la production de masse.
Dans l’ensemble, l’impression 3D est idéale pour les prototypes et les petits lots, tandis que le moulage par injection est plus rentable pour la production en volume moyen et élevé.
